Oscyloskop DSO5102BM 2x100MHz + generator DDS
Polecamy

Oscyloskop DSO5102BM 2x100MHz + generator DDS

Dostępność: Dostępny

Czas wysyłki: 24 godziny

Koszt wysyłki: od 15,00 zł Dostępne formy wysyłki dla oglądanego produktu:Kurier - 15,00 zł
Odbiór osobisty - 0,00 zł

Numer katalogowy: DSO5102BM + generator DDS

Stan magazynowy:

Cena: 1 499,00 zł

Ilość: szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)

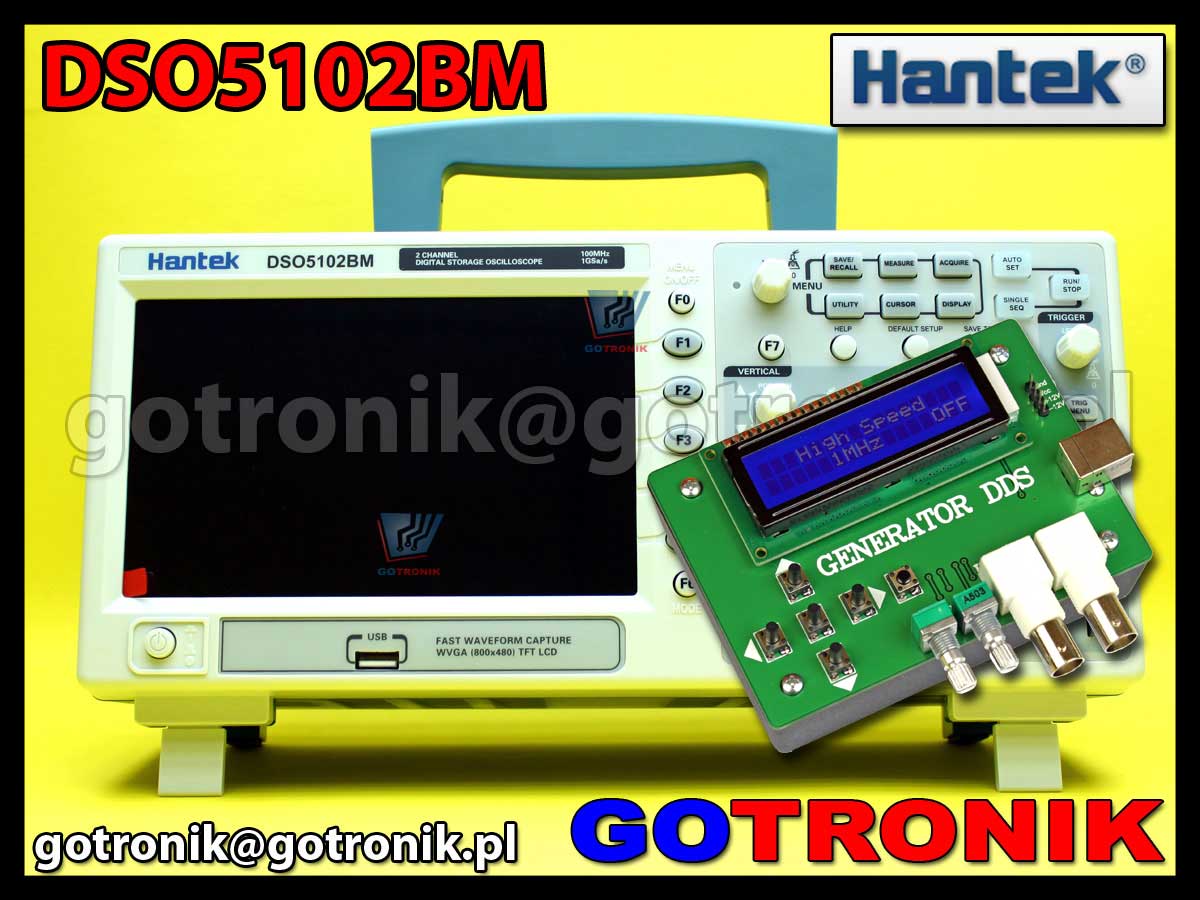

Oscyloskop cyfrowy DSO5102BM Hantek 2x100MHz
!!! zestaw PROMOCYJNY !!!
z generatorem DDS

Oscyloskop cyfrowy DSO5102BM Hantek 100MHz

Generator sygnałowy funkcyjny DDSGenerator sygnałowy funkcyjny DDSGenerator sygnałowy funkcyjny DDS

Oscyloskop DSO5102BM produkcji Hantek charakteryzuje się bardzo dobrymi parametrami w przystępnej cenie. Oscyloskopy posiadają przetwornik A/C z próbkowanie w czasie rzeczywistym 1GSa/s. Długość pamięci rekordu została zwiększona do 2MB w stosunku do starej serii. Najbardziej charakterystyczną cechą oscyloskopu z serii DSO5102BM jest duży wyświetlacz LCD wysokiej jakości o rozdzielczości WVGA 800x480. Konkurencyjne oscyloskopy z tej półki cenowej posiadają ekrany o mniejszej rozdzielczości.



Oscyloskop cyfrowy DSO5102BM Hantek 100MHz  Oscyloskop cyfrowy DSO5102BM Hantek 100MHz  Oscyloskop cyfrowy DSO5102BM Hantek 100MHz


Jeszcze nie przekonałeś się do zakupu oscyloskopu Hantek DSO5102BM? Zapraszamy do przeczytania:

porównanie z podobnym modelem: http://gotronik.com/2016/11/04/oscyloskop-dso5102bm-hantek-vs-sds1102cml-siglent/

zapis i przywoływanie w oscyloskopie DSO5102BM: gotronik.com/2017/03/14/zapisywanie-i-przywolywanie/

  1. Praktyczna instrukcja użytkowania oscyloskopu DSO510BM
  2. Podstawowy opis panelu czołowego i funkcji wyświetlanych na ekranie oscyloskopu DSO5102BM
  3. Układ odchylania pionowego – czułość napięciowa
  4. Układ odchylania poziomego – podstawa czasu
  5. Układ wyzwalania
  6. Układ akwizycji – zapisywania przebiegów
  7. Komunikacja oscyloskopu DSO5102BM z komputerem
  8. Pomiary automatyczne
  9. Pomiary przy pomocy kursorów


poniżej zdjęcia z prezentacji DSO5102BM wraz z generatorem DDS z zestawu promocyjnego:

 Oscyloskop DSO5102BM Hantek 2x100MHz
Oscyloskop DSO5102BM Hantek 2x100MHz


Prezentacja DSO5102BM Hantek + generator DDS:



Wybrane parametry oscyloskopu DSO5102BM Hantek:

  • liczba kanałów: 2
  • szerokość pasma: 100MHz
  • próbkowanie w czasie rzeczywistym: 1GSa/s Real Time sample rate
  • długość rekordu do: 2MB
  • duży 7,0 calowy kolorowy wyświetlacz WVGA o rozdzielczości 800x480 (64k kolorów matryca TFT)
  • funkcje matematyczne, oraz FFT
  • wiele funkcji wyzwalania: edge/pulse width/line selectable video/slop/overtime
  • złącze EXT do zewnętrznego wyzwalania
  • automatyczne pomiary podstawowych parametrów przebiegu
  • możliwość zmian kolorystyki menu
  • USB Host, oraz komunikacja z komputerem poprzez USB



Wybrane parametry generatora DDS z zestawu promocyjnego:

  • generator DDS x1szt.
  • INSTRUKCJA OBSŁUGI generatora --> link
  • generator DDS oparty na układzie AVR
  • generowane przebiegi: sinus, prostokąt, piła, piła odwrócona, trójkąt, ECG (ekg) i szum
  • DDS OUT - sygnał o zmiennej amplitudzie i częstotliwości
  • HS OUT - wyjście wysokiej częstotliwości (hig speed) 1MHz, 2MHz, 4MHz, 8MHz
  • wbudowana przetwornica napięcia symetrycznego +/-12V/100mA
  • wyświetlacz LCD 2x16 z niebieskim podświetleniem (białe znaki)
  • intuicyjna w obsłudze klawiatura 6 przyciskowa
  • możliwa regulacja częstotliwości wyjściowej ze skokiem: 1, 10, 100, 1000, 10000Hz
  • zakres częstotliwości wynosi od 1Hz do 65534Hz
  • użytkowy zakres częstotliwości dla pasma akustycznego czyli do ok. 20kHz
  • potencjometr do regulacji amplitudy wyjściowej
  • potencjometr do regulacji offset (przesunięcia wykresu)
  • zasilanie: port USB +5V


Oscyloskop cyfrowy DSO5102BM Hantek 100MHz  Oscyloskop cyfrowy DSO5102BM Hantek 100MHz  Oscyloskop cyfrowy DSO5102BM Hantek 100MHz

Oscyloskop cyfrowy DSO5000BM HantekOscyloskop cyfrowy DSO5000BM HantekOscyloskop cyfrowy DSO5000BM Hantek
Oscyloskop cyfrowy DSO5000BM HantekOscyloskop cyfrowy DSO5000BM HantekOscyloskop cyfrowy DSO5000BM Hantek
Oscyloskop cyfrowy DSO5000BM HantekOscyloskop cyfrowy DSO5000BM HantekOscyloskop cyfrowy DSO5000BM Hantek



Karta katalogowa z opisem i danymi technicznymi oscyloskopu:

Karta katalogowa Hantek oscyloskopy z serii
DSO5000BM



Ekran – wyświetlacz oscyloskopu:

Dość ważnym elementem przy wyborze oscyloskopu cyfrowego jest wielkość i rozdzielczość ekranu na którym wyświetlane są przebiegi. Parametr ten znacząco wpływa komfort i jakość pracy z oscyloskopem. Oscyloskopy z serii DSO5000BM produkcji Hantek wyposażone są matrycę TFT o przekątnej 7 cali64k kolorów, oraz rozdzielczości 800 x 480 pikseli. Bardzo dobre parametry wyświetlacza stawiają ten model w czołówce tej klasy przyrządów – oscyloskopów cyfrowych.

Hantek DSO5000BM ekran WVGA



oscyloskop posiada funkcję ukrywania bocznego menu:



Oscyloskop DSO5000BM Hantek menu

Oscyloskop DSO5000BM Hantek menu
 Oscyloskop DSO5000BM Hantek menu Oscyloskop DSO5000BM Hantek menu



możliwość zmiany kolorystyki menu:



Kolorowe menu DSO5000BM Hantek

Oscyloskop DSO5000BM Hantek menu  Oscyloskop DSO5000BM Hantek menu  Oscyloskop DSO5000BM Hantek menu  Oscyloskop DSO5000BM Hantek menu



DSO5000BM Hantek oscyloskopy cyfroweDSO5000BM Hantek oscyloskopy cyfrowe
DSO5000BM Hantek oscyloskopy cyfroweDSO5000BM Hantek oscyloskopy cyfrowe
DSO5000BM Hantek oscyloskopy cyfroweDSO5000BM Hantek oscyloskopy cyfrowe
DSO5000BM Hantek oscyloskopy cyfroweDSO5000BM Hantek oscyloskopy cyfrowe
DSO5000BM Hantek oscyloskopy cyfroweDSO5000BM Hantek oscyloskopy cyfrowe



Wyposażenie - zestaw zawiera:

  • oscyloskop cyfrowy DSO5102BM x1szt.
  • sonda oscyloskopowa x2szt.
  • przewód USB x1szt.
  • przewód zasilający x1szt.
  • płyta z CD z oprogramowaniem x1szt.
  • generator funkcyjny DDS x1szt.

oscyloskop dso5000bm hantek wyposażenieoscyloskop dso5000bm hantek wyposażenieoscyloskop dso5000bm hantek wyposażenie
oscyloskop dso5000bm hantek wyposażenieoscyloskop dso5000bm hantek wyposażenieoscyloskop dso5000bm hantek wyposażenie



gwarancja:

  • oscyloskop objęty jest 24 miesięcznym okresem gwarancyjnym



zdjęcia:





Oscyloskop cyfrowy DSO5102BM Hantek 100MHz  Oscyloskop cyfrowy DSO5102BM Hantek 100MHz  Oscyloskop cyfrowy DSO5102BM Hantek 100MHz


Oscyloskop cyfrowy DSO5102BM Hantek 100MHz

Oscyloskop cyfrowy DSO5102BM Hantek 100MHz

Oscyloskop cyfrowy DSO5102BM Hantek 100MHz

Oscyloskop cyfrowy DSO5102BM Hantek 100MHz

Oscyloskop cyfrowy DSO5102BM Hantek 100MHz

Oscyloskop cyfrowy DSO5102BM Hantek 100MHz

Oscyloskop cyfrowy DSO5102BM Hantek 100MHz

Oscyloskop cyfrowy DSO5102BM Hantek 100MHz

Oscyloskop cyfrowy DSO5102BM Hantek 100MHz
