Witamy w kompleksowym przewodniku zakupu oscyloskopów mieszanych sygnałów (MSO) firmy UNI-T. Niezależnie od tego, czy jesteś doświadczonym inżynierem elektrykiem, czy dopiero zaczynasz, nasz przewodnik pomoże Ci zgłębić świat MSO. UNI-T oferuje szeroką gamę oscyloskopów o pasmach przenoszenia od 100 MHz do 2 GHz, wyposażonych w dwa lub cztery analogowe wejścia sygnałowe, funkcję analizatora logicznego z 16 cyfrowymi wejściami kanałowymi, a wybrane modele posiadają również wyjście dwukanałowego generatora funkcyjnego o częstotliwości 50 MHz lub 60 MHz. Przyjrzyjmy się kluczowym funkcjom, wyjaśnijmy podstawowe pojęcia i wskażmy praktyczne zastosowania, aby pomóc w wyborze idealnego MSO UNI-T dla Twoich projektów.

Kluczowe funkcje do rozważenia

• Pasmoprzenoszenia (bandwidth)
  Wybór odpowiedniego pasma przenoszenia jest kluczowy. Oscyloskopy UNI-T o pasmach od 100 MHz do 2 GHz zapewniają możliwość precyzyjnego przechwytywania sygnałów o różnych częstotliwościach. Wyższe pasma, szczególnie do 2 GHz, są idealne do przechwytywania szybkich i złożonych sygnałów, co sprawia, że te oscyloskopy są doskonałe do zaawansowanych zastosowań, takich jak szybka komunikacja cyfrowa i analiza sygnałów RF.
• Analogowe wejścia kanałowe
  Oscyloskopy UNI-T oferują dwa lub cztery analogowe wejścia kanałowe, umożliwiające jednoczesne monitorowanie wielu sygnałów analogowych. Wybierz konfigurację odpowiednią do złożoności Twojego projektu.
• Funkcja analizatora logicznego
  Oscyloskopy UNI-T są wyposażone w funkcję analizatora logicznego, umożliwiającą obserwację i analizę sygnałów cyfrowych. Nasze modele oferują co najmniej 16 cyfrowych wejść kanałowych, zapewniając kompleksowe debugowanie.
• Wyjście generatora funkcyjnego
  Niektóre oscyloskopy UNI-T mają wbudowany dwukanałowy generator funkcyjny o częstotliwości 50 MHz lub 60 MHz, co jest cenną funkcją do generowania i testowania różnych przebiegów. Jeśli ta funkcja jest kluczowa w Twojej pracy, warto wybrać te modele.
• Częstotliwość próbkowania i głębokość pamięci
  Oscyloskopy UNI-T oferują wysokie częstotliwości próbkowania i dużą głębokość pamięci, co zapewnia możliwość przechwytywania i analizowania zdarzeń przejściowych oraz długich sekwencji danych z dużą precyzją.
• Opcje wyzwalania
  Oscyloskopy UNI-T oferują zaawansowane funkcje wyzwalania, w tym wyzwalanie zboczem, szerokością impulsu oraz na magistralach szeregowych, co umożliwia izolowanie konkretnych zdarzeń w sygnałach.
• Oprogramowanie i łączność
  Oscyloskopy UNI-T zostały zaprojektowane z myślą o łatwej integracji z Twoim środowiskiem pracy. Upewnij się, że wybrany model jest kompatybilny z preferowanym oprogramowaniem, umożliwia łatwy transfer danych i oferuje opcje łączności sieciowej.
• Jakość wykonania i forma
  UNI-T jest dumne z jakości wykonania swoich oscyloskopów. Oferujemy zarówno modele przenośne, jak i stacjonarne, które są dostosowane do różnych wymagań przestrzennych, zapewniając długotrwałe użytkowanie.





Czynnik X: Jedno urządzenie, wiele możliwości

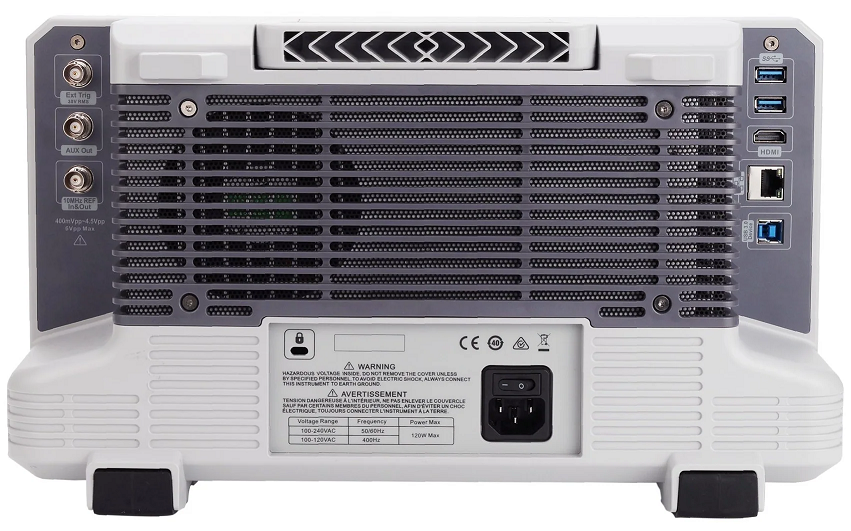

Oscyloskopy z serii MSO2000X, MSO3000X i MSO7000X to część linii X-Factor, które łączą funkcjonalność aż dziewięciu urządzeń w jednym, kompaktowym urządzeniu. Te modele mogą zastąpić:

• Oscyloskop
• Analizator logiczny
• Generator funkcyjny
• Analizator jittera i oka
• Analizator mocy
• Analizator widma
• Analizator protokołów
• Licznik/czasomierz
• Analizator Bodego
• Multimetr cyfrowy

To połączenie eliminuje potrzebę posiadania wielu oddzielnych narzędzi, upraszcza przestrzeń roboczą i obniża koszty. Dzięki jednemu potężnemu urządzeniu możesz wykonywać zadania, które zwykle wymagałyby kilku instrumentów, oszczędzając czas i pieniądze oraz zwiększając efektywność diagnostyki i analizy sygnałów.




Wyjaśnienie podstawowych terminów

• Pasmoprzenoszenia: zakres częstotliwości, które oscyloskop może dokładnie zmierzyć.
• Częstotliwość próbkowania: liczba punktów danych przechwytywanych przez oscyloskop na sekundę.
• Głębokość pamięci: ilość danych, które oscyloskop może przechować do analizy.
• Wyzwalanie: ustawienie warunków przechwytywania określonych zdarzeń sygnałowych.
• Wyzwalanie na magistralach szeregowych: wyzwalanie na podstawie określonych protokołów komunikacji szeregowej, takich jak SPI, I2C czy UART.
• Generator przebiegów: funkcja generująca różne przebiegi do testowania i kalibracji.



Praktyczne zastosowania oscyloskopów UNI-T

• 100 MHz: idealny dla początkujących i hobbystów. Obsługuje podstawowe układy elektroniczne, sygnały audio, wolnoprędkościową komunikację cyfrową i monitorowanie czujników.
• 300 MHz: wszechstronne narzędzie dla inżynierów zajmujących się projektowaniem cyfrowym, elektroniką mocy i średnioprędkościową komunikacją cyfrową.
• 350 MHz: doskonały do szybkiej komunikacji cyfrowej i zaawansowanego projektowania elektroniki. Umożliwia rozwiązywanie problemów w złożonych układach i zapewnia integralność sygnału.
• 500 MHz: precyzyjne narzędzie do zaawansowanych projektów z zakresu obwodów RF, przetwarzania sygnałów i szybkiej komunikacji danych.
• 1 GHz: idealny dla inżynierów zajmujących się szybką komunikacją danych, systemami motoryzacyjnymi i złożonymi systemami wbudowanymi. Doskonale przechwytuje szybkie, przejściowe zdarzenia.
• 2 GHz: najlepszy wybór do najbardziej wymagających środowisk, takich jak projektowanie RF wysokiej częstotliwości, zaawansowana komunikacja danych i najnowocześniejsze systemy cyfrowe. Zastępuje do dziewięciu instrumentów, zapewniając najwyższą precyzję i wydajność.
