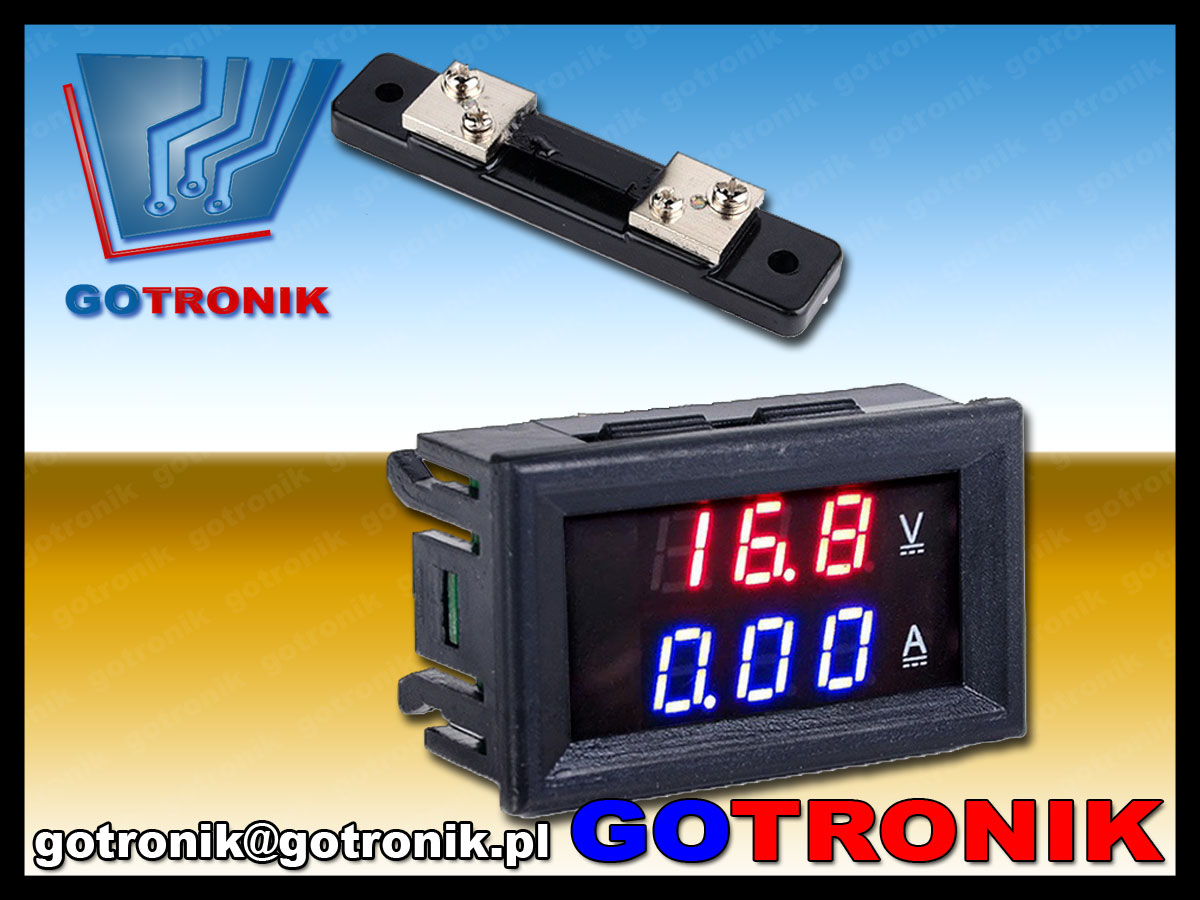

Panelowy miernik napięcia 100V DC z bocznikiem 50A
panelowy miernik woltomierz 100V dc amperomierz bocznik 50A led BTE-417

Panelowy miernik napięcia i prądu stałego DC . Woltomierz i amperomierz posiadają osobne wyświetlacze siedmiosegmentowe LED w kolorach czerwonym i niebieskim. Miernik wymaga zewnętrznego źródła zasilania przez co mamy możliwość pomiaru napięcia od 0V do 100V, a pomiar prądu 50A dokonywany jest poprzez bocznik prądowy wpinany w szereg.
panelowy miernik woltomierz 100V dc amperomierz bocznik 50A led BTE-417

dane techniczne - parametry:
  • panelowy miernik napięcia i prądu stałego DC
  • podwójny wyświetlacze  LED w rozmiarze 0,28"
    kolor czerwony i zielony
  • pomiar napięcia stałego DC : od 0V do 100V
  • pomiar napięcia z rozdzielczością 0,1V
  • pomiar prądu stałego DC: od 0 A do 50,0A
  • pomiar prądu przy pomocy zewnętrznego bocznika 50A
    (jest w zestawie)
  • pomiar z dokładnością +/- 1% + 1 cyfry
  • napięcie zasilania miernika: 4,5 - 30Vdc
  • wymiary całkowite: 48mm x 29mm x 21mm
  • temperatura pracy: -10°C ~ 65°C
panelowy miernik woltomierz 100V dc amperomierz bocznik 50A led BTE-417

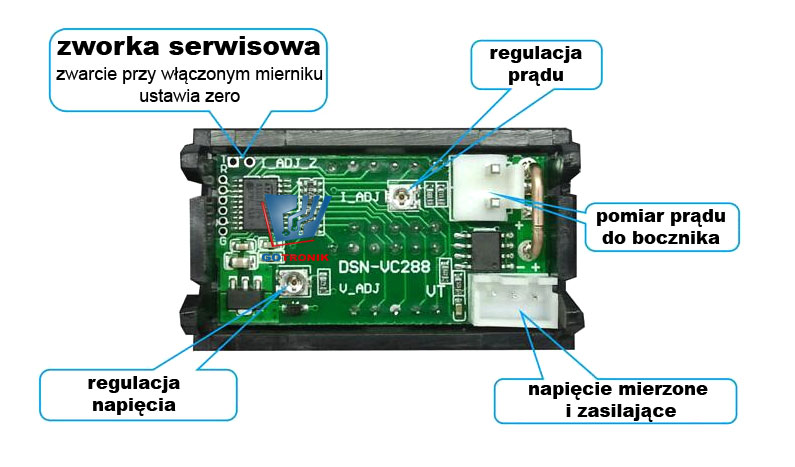

sposób podłączenia:
panelowy miernik woltomierz 100V dc amperomierz bocznik 50A led BTE-417

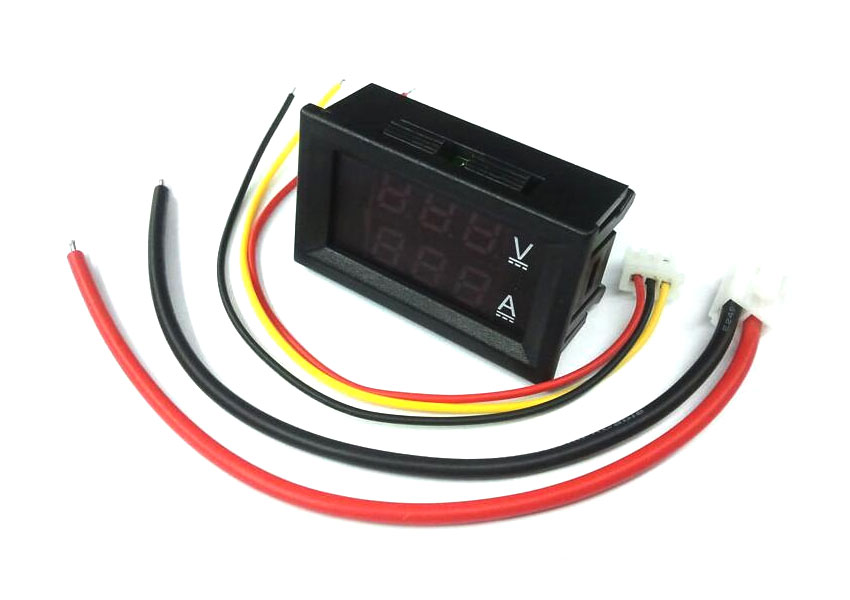

Miernik wymaga zasilania stałym napięciem od 4V do 28Vdc. Jeśli mierzone źródło napięcia nie przekracza 28V to możemy wykorzystać mierzone napięcie do zasilenia miernika. Zasilanie miernika (+) cieńszy przewód w kolorze czerwony. Czarny przewód masa GND. Żółty przewód to wejście sygnału napięcia mierzonego do 100V.
podłączenie bocznia prądowego: Dwa grubsze przewody czerwony i czarny podłączamy równolegle do bocznika prądowego zgodnie z polaryzacją płynącego prądu. Bocznik wpinamy w szereg z płynącym prądem.


wymiary:

panelowy miernik woltomierz 100V dc amperomierz bocznik 50A led BTE-417

zestaw zawiera:
  • regulator temperatury MH1210W,
  • czujnik temperatury NTC,


zdjęcia:

panelowy miernik woltomierz 100V dc amperomierz bocznik 50A led BTE-417


panelowy miernik woltomierz 100V dc amperomierz bocznik 50A led BTE-417
panelowy miernik woltomierz 100V dc amperomierz bocznik 50A led BTE-417
panelowy miernik woltomierz 100V dc amperomierz bocznik 50A led BTE-417
Autor recenzji: Grzegorz Ocena produktu: Ocena produktu 3/5 Data napisania recenzji: 01-09-2018
Kanał prądowy musi widzieć rezystancję mniejszą niż około 1koma. Nie ma to znaczenia przy połączeniu go na bocznik na potencjale masy (tu 1,5 moma). Natomiast zastosowanie do pomiaru na "plusie" zasilania i zastosowanie "źródeł prądowych" np. INA 138 komplikuje sytuację. Tu do masy połączony jest rezystor min 5 kom (wymóg INA 138). Wówczas należy stosować jako bufor wzmacniacz operacyjny aby wejście prądowe miernika widziało jak najmniejszą rezystancję. Oczywiście nadal wejście prądowe miernika sterujemy napięciami 0-75mV co odpowiada 0-50A. Warto dodać również, że zakres prądowy przełącza się automatycznie; poniżej kilku A jest X.XX (rozdzielczość 10mA), powyżej XX.X (rozdzielczość 100mA).
