Panelowy miernik napięcia prądu mocy energii elektrycznej DC

Panelowy miernik napięcia prądu mocy energii elektrycznej DC

mini moduły

Czas wysyłki: 24 godziny

Koszt wysyłki: od 11,99 zł

Numer katalogowy: BTE-418

Stan magazynowy:

Stan produktu: Nowy

Cena brutto: 90,00 zł

Cena netto: 73,17 zł

Ilość: szt.

Dodaj do koszyka

dodaj do schowka

Zapytaj o produkt Poleć znajomemu Specyfikacja PDF

Opis produktu
Recenzje produktu (0)

Panelowy miernik napięcia prądu mocy energii elektrycznej DC

panelowy miernik napięcia 100V stałego DC prądu 100A energii elektrycznej licznik mocy W kWh wyświetlacz LCD cyfrowy BTE-418

Panelowy miernik wyposażony w cyfrowy wyświetlacz LCD z podświetleniem. Umożliwia pomiar 4 najważniejszych parametrów w obwodach napięcia stałego DC: pomiar napięcia, pomiar prądu, pomiar mocy, oraz licznik energii elektrycznej. Miernik zasilany jest bezpośrednio z mierzonego źródła. Konstrukcja mechaniczna pozwala go zamontować w otworze na panelu czołowym budowanego urządzenia. Łatwa obsługa i sposób podłączenia. Przykładowe zastosowania: do paneli solarnych, baterii słonecznych, obwodów pradu stałego, kąpieli galwanicznych - kontrola procesu itp. Wymaga dokupienia dodatkowego bocznika prądowego 50A lub 100A.

dane techniczne - parametry:

wielofunkcyjny miernik panelowy z cyfrowym wyświetlaczem LCD
podświetlany ekran w kolorze niebieskim
pomiar napięcia, prądu, mocy i energii dla DC
miernik 4w1
zakres pomiaru mocy: 0 do 10kW
poniżej 1kW wyświetlana rozdzielczość: 0,0 ~ 999,9W
powyżej 1kW wyświetlana rozdzielczość: 1000 ~ 9999W
zakres pomiaru energii elektrycznej: 0 do 9999kWh
zakres pomiaru napięcia stałego DC: 6,5V do 100V
wyświetlana rozdzielczość: 6,50V do 99,99V
zakres pomiaru prądu: 0 do 100A
wyświetlana rozdzielczość: 0,00A do 99,99A
współpracuje z bocznikami 50A/75mV lub 100A/75mV
zasilany bezpośrednio z mierzonego źródła napięcia
możliwość ustawienia alarmu - miganie podświetlenia
(po przekroczeniu ustawionej wartości napięcia)
wymiary zewnętrzne: 89,6 x 44,6 x 24,4mm

Do pomiaru wszystkich wartości napięcia, prądu, mocy i pobieranej energii elektrycznej niezbędny jest zewnętrzny bocznik prądowy. Bocznika prądowego nie ma ww zestawie. Należy go dokupić osobno. Pasujące boczniki prądowe: 50A/75mV lub 100A/75mV.

instrukcja obsługi miernika 4w1 LCD:

podświetlenie: krótkie naciśniecie przycisku włącza lub wyłącza podświetlenie ekranu LCD
kasowanie licznika energii elektrycznej:
1) wciśnij przycisk i przytrzymaj go aż do pojawienia się na wyświetlaczu napisu "CLr". Zwolnij przycisk
2) na wyświetlaczu pole podpisane napisem energy miga. Krótkie naciśnięcie przycisku spowoduje wyzerowanie się (skasowanie) licznika zużytej energii elektrycznej do wartości 0kWh
3) jeśli w ciągu 5 sekund nie zostanie naciśnięty przycisk to miernik energii nie zostanie skasowany
alarm przekroczenia ustawionej wartości napięcia:
1) wciśnij przycisk i przytrzymaj go aż do pojawienia się na wyświetlaczu napisu "SET". Zwolnij przycisk
2) na wyświetlaczu zaczną pulsować kolejne miejsca wartości napięcia i prądu. Krótkie naciśnięcie przycisku spowoduje zwiększenie wyświetlanej wartości o +1. Po 3 sekundach bezczynności położenie kursora regulacji przejdzie na kolejne miejsce.
3) po ustawieniu żądanej wartości napięcia i prądu należy przytrzymać wciśnięty przycisk sterujący aż do momentu pojawienia się komunikatu na wyświetlacz LCD: "PASS"
Przekroczenie ustawionej wartości sygnalizowane jest migającym podświetleniem wyświetlacza LCD.
ustawienie zakresu prądowego - podłączonej wartości bocznika prądowego:
1) wciśnij przycisk i przytrzymaj go aż do pojawienia się na wyświetlaczu napisu "Curr". Zwolnij przycisk
2) pojedyncze naciśnięcie przycisku powoduje zmianę wartości pomiędzy 50A na 100A. W zależności od modelu podłączonego bocznika prądowego ustawiamy taką samą wartość w mierniku. Po 3 sekundach bezczynności miernik automatycznie wyjdzie ze stanu ustawień i przełączy się w tryb pomiaru.

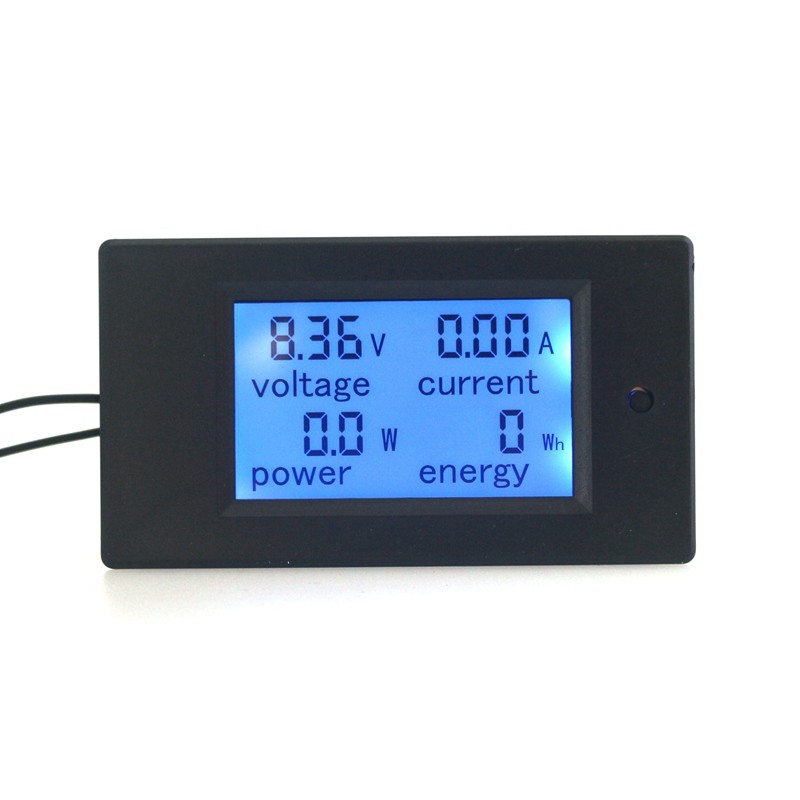

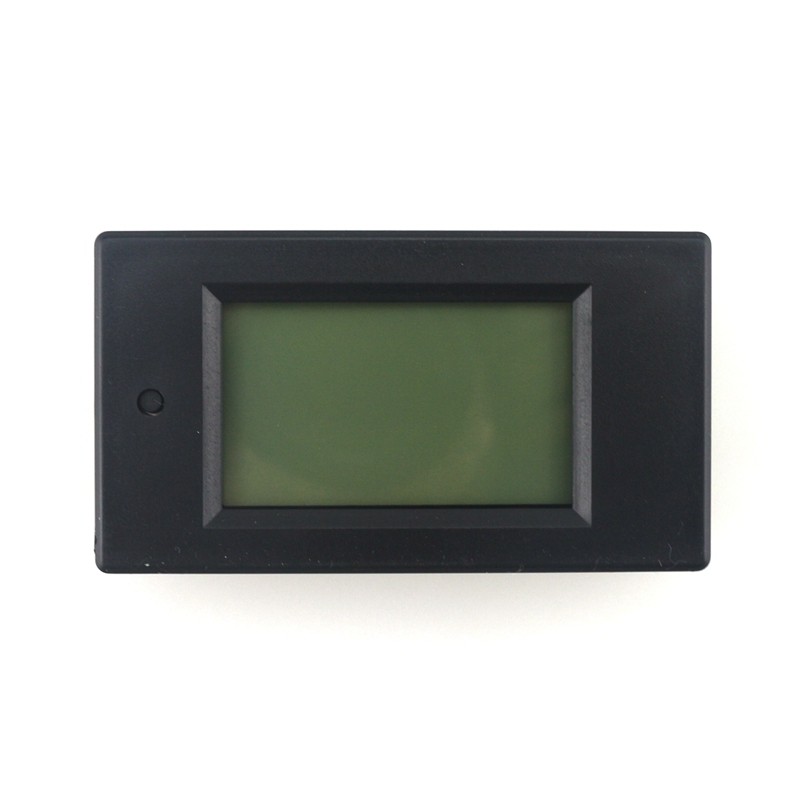

zdjęcia:
