Płytka drukowana TSSOP20/SOP20 na DIP20

Płytka drukowana TSSOP20/SOP20 na DIP20

Czas wysyłki: 24 godziny

Koszt wysyłki: od 11,99 zł

Numer katalogowy: PCB-121

Stan magazynowy:

Stan produktu: Nowy

Cena brutto: 4,71 zł

Cena netto: 3,83 zł

Ilość: szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)
Płytka drukowana TSSOP20/SOP20 na DIP20
PCB-121 Adapter przejściówka TSSOP20/SOP20 na DIP20 0,65mm 1,27mm=50mils


Uniwersalna płytka drukowana pcb do obudów smd SOP20 na DIP lub TSSOP20 na DIP20. Wyprowadzenia sygnałów pod standardowe złącze DIP32 z rastrem 2,54mm. Wystarczy dolutować listwę kołkową typu GOLD-PIN i mamy gotowy adapter służący do zaprogramowania lub odczytu lub do wykorzystania w pracach prototypowych z płytkami stykowymi lub uniwersalnymi. (SIP: single inline package, DIP dual inline package). Płytka drukowaną można wykorzystać do układów w obudowach SMD o liczbie wyprowadzeń mniejszej niż 20pin (niewykorzystane wszystkie pola lutownicze) np. SOP/TSSOP16, SOP/TSSOP14, SO20, SOP20, SOIC20 itd.

PCB-121 Adapter przejściówka TSSOP20/SOP20 na DIP20 0,65mm 1,27mm=50mils

dane techniczne:

  • płytka drukowana adaptera przejściówki z TSSOP20 lub DIP20 lub z SOP20 lub DIP20

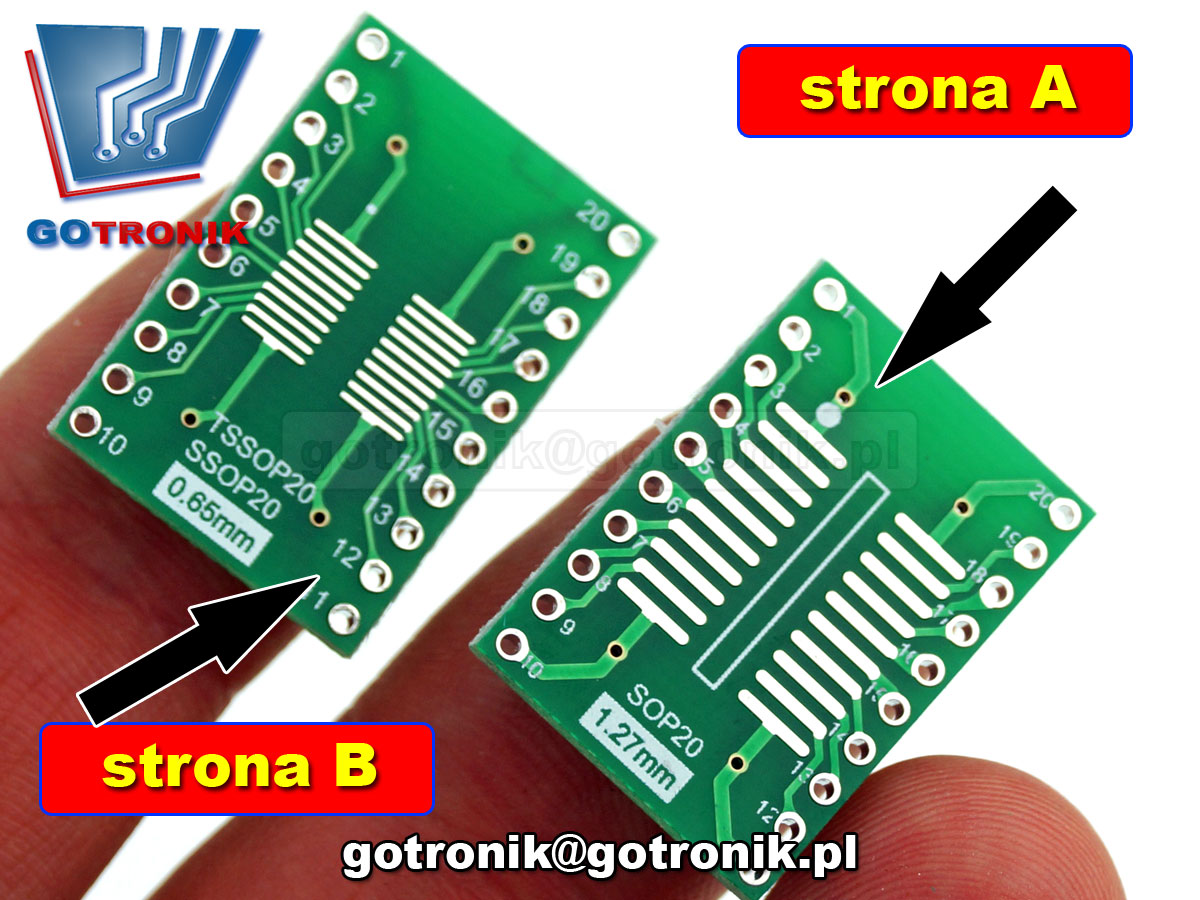

  • strona "A": adapter SOP20pin raster 1,27mm=50mils na DIP20 raster 2,54mm szerokość 15,24mm
  • strona "B": adapter TSSOP20pin raster 0,65mm na DIP20 raster 2,54mm szerokość 15,24mm
  • wyprowadzenia na standardowe złącze DIP32
  • połączenie pinów 1:1
  • wyprowadzenia sygnałów pod listwę GOLD-PIN 2.54mm (standardowy)
  • rozstaw otworów 2,54mm = 100mils
    -->
    pasuje do listw kołkowych GOLD-PIN
  • płytka drukowana PCB dwustronna z metalizacją otworów
  • soldermaska
  • pocynowane pola kontaktowe
  • wymiary: 17,78 x 25,40mm
wymiary płytki drukowanej:
PCB-121 Adapter przejściówka TSSOP20/SOP20 na DIP20 0,65mm 1,27mm=50mils
PCB-121 Adapter przejściówka TSSOP20/SOP20 na DIP20 0,65mm 1,27mm=50mils

Przykładowe poradniki z lutowaniem elementów elektronicznych SMD:




Lutowanie elementów SMD - montaż i demontaż z płytek drukowanych PCB:


Nauka lutowania elementów elektronicznych SMD:





zdjęcia:
PCB-121 Adapter przejściówka TSSOP20/SOP20 na DIP20 0,65mm 1,27mm=50mils
PCB-121 Adapter przejściówka TSSOP20/SOP20 na DIP20 0,65mm 1,27mm=50mils
PCB-121 Adapter przejściówka TSSOP20/SOP20 na DIP20 0,65mm 1,27mm=50mils
