Płyta grzewcza do lutowania lub rozlutowywania diod LED montowanych powierzchniowo (SMD) w paskach świetlnych. Urządzenie może być używane również do podgrzewania płytek drukowanych podczas naprawy szczególnie płytek z podłożem aluminiowym. Można także wykorzystać do układów BGA. Zastosowana grzałka PTC rozgrzewa się do stabilnej temperatury temperatury ok. 250°C. Moduł płytki zasilany jest napięciem sieciowym 230Vac. Moc urządzenia to 400W. Płyta wykonana z wysokiej jakości aluminium, które rozgrzewa się równomiernie na całej powierzchni. Nóżki separują płytę od powierzchni blatu stołu chroniąc ją przed uszkodzeniem. Przewody zasilające do lutowania lub przykręcenia do wtyczki sieciowej.
Płyta grzewcza do płytek drukowanych PCB aluminiowych oraz pasków LED
PTC z ang. Positive Temperature Coefficient - to element grzejny o dodatnim współczynniku temperaturowym
podgrzewacz PCB, preheater PCB, lamp bead desoldering heating plate, lampbeaddesolderingheatingplate, płyta grzewcza do rozlutowywania
prezentacja oferowanego podgrzewacza PTC-400W-A
dane techniczne:
płyta grzewcza umieszczona w profilu z aluminium:
► symbol: PTC-400W-A
grzałka PTC
wymiary płytki:
► powierzchnia 120mm x 70mm
► grubość: 1,6mm / 6,8mm
moc: 400W
napięcie zasilania: 230Vac
temperatura pracy: 250°C
osiągana w ciągu ok. 30 sekund
tolerancja temperatury +/- 10%
nóżki dystansowe - TAK
otwory pod śruby
zestaw zawiera:
płyta grzewcza PTC-400w-A
metalowe nóżki dystansowe - 4szt.
Uwaga:Płytka grzewcza PTC podgrzewacza przeznaczona jest dla elektroników serwisantów dysponującym doświadczeniem i wiedzą techniczną. Napięcie zasilania modułu 230Vac jest niebezpieczne dla ludzkiego życia. Wysoka temperatura nagrzewania się do 250°C może skutkować dotkliwymi poparzeniami skóry lub spowodować pożar w przypadku niewłaściwego stosowania lub pozostawienia włączonego modułu bez nadzoru.
podgrzewacz PTC i przykładowe zastosowanie przy wylucie elementów SMD:
podgrzewacz PTC wylutowanie diody LED SMD z PCB z podłożem aluminiowym:
ogólne cechy i właściwości elementów grzejnych PTC:
szybkie nagrzewanie się elementu PTC
bezpieczeństwo pracy dzięki samoregulacji mocy
brak konieczności stosowania regulacji temperatury i wyłączników termicznych (termostatów)
stabilna temperatura
duża moc na małej powierzchni
kompaktowe wymiary
zwarta aluminiowa obudowa
długa żywotność
przykładowe zastosowania:
preheater PCB - do wstępnego podgrzania płytki drukowanej
prostownice i suszarki do włosów,
suszarki do rąk, ubrań, butów,
klimatyzatory,
ogrzewanie innych powierzchni

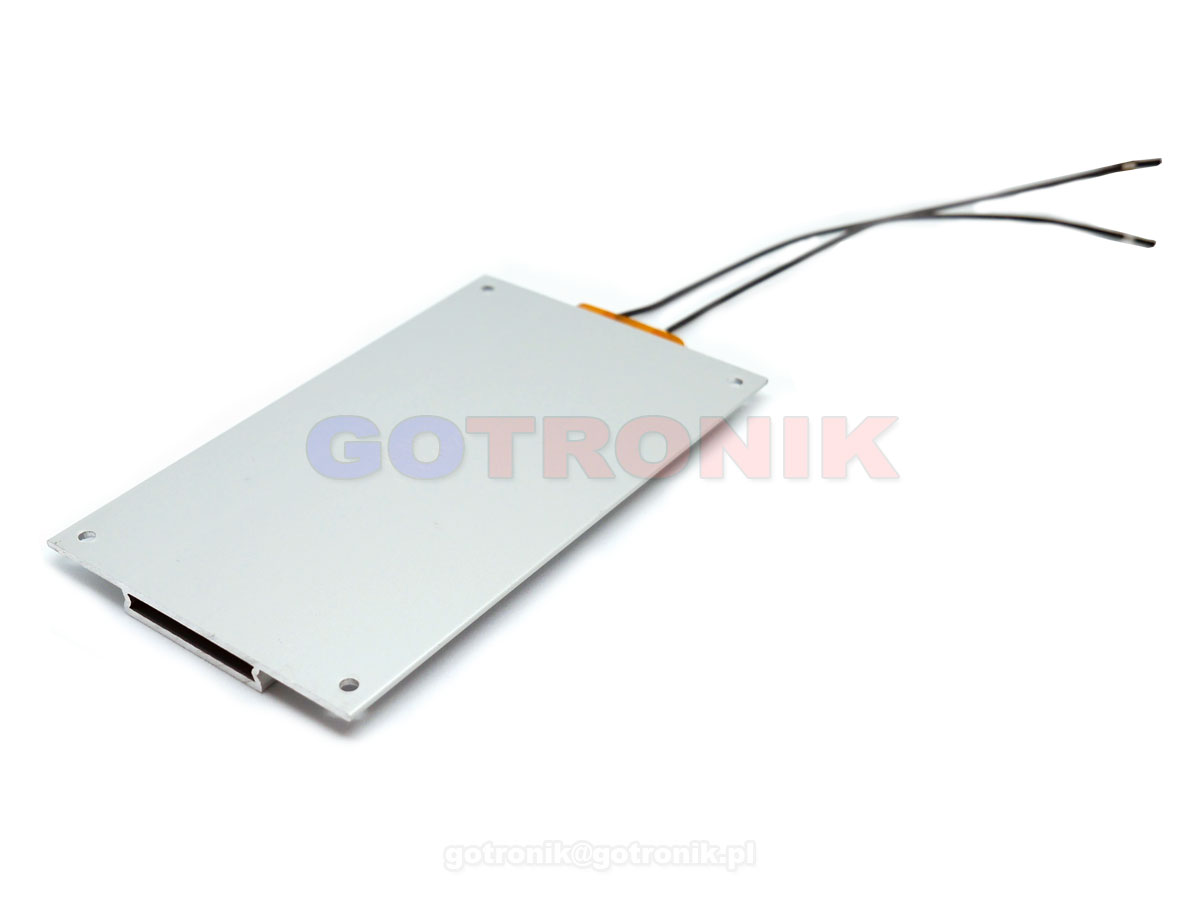

zdjęcia produktu:
