Programator ChipMax2 firmy EETools

Programator ChipMax2 produkcji EETools

|produkcji renomowanej firmy EETools |

ChipMax2 jest to uniwersalny programator dla wymagających użytkowników. Wykorzystuje w pełni możliwość szybkiego interfejsu USB 2.0. Programowanie pamięci 64MBit trwa jedynie 42 sekundy – inne programatory zostawia daleko w tyle. Pomimo obsługi najnowocześniejszych układów będących w ciągłej produkcji programator umożliwia obsługę nawet tych najstarszych pamięci EPROM o napięciu programowania do 25V które ciągle są spotykane we wszelkiego rodzaju urządzeniach.

Dane techniczne:

Zastosowania:

• prace inżynierskie -uruchamianie prototypów, testowanie układów
• produkcja -szybkie programowanie, programowanie seryjne
• serwis samochodowy -chiptunning, liczniki, radiocode, nawigacje GPS, zmiana języków, immobilizer, air-bag
• serwis RTV -programowanie firmware odbiorników TV, MP3, DVD, SAT, drukarek kserokopiarek, zmiana języków
• serwis AGD -programowanie firmware pralek, zmywarek, chłodziarek itp.
• serwis komputerowy -programowanie/uprage BIOS, pamięci w kartach graficznych, sieciowych
• serwis GSM -programowanie pamięci Flash


Proszę pamiętać że podane powyżej zastosowania programatora nie zawężają jego możliwości o programowanie, modyfikację wielu innych urządzeń…

FUNKCJONALNOŚĆ – opcje ułatwiające pracę z programatorem:

Sprawdzanie połączenia między podstawką a układem – programator sprawdza czy układ został poprawnie włożony do podstawki. Sprawdzane jest także połączenie wszystkich pinów podstawki ZIF z wyprowadzeniami programowanego układu. Czasami może się zdarzyć że nóżka układu nie styka – wtedy oprogramowanie wskaże nam które wyprowadzenie nie ma poprawnego kontaktu.

Programowanie seryjne – jeśli mamy do zaprogramowania większą liczbę układów możemy uruchomić programowanie seryjne tzn. raz ładujemy do bufora programu plik, następnie wkładamy układ a programator po zamknięciu wykrywa sam że układ został włożony i sam rozpoczyna programowanie. Następnie wyciągamy układ i wkładamy następny układ, po zamknięciu podstawki programowanie rozpoczyna się automatycznie. Nie musimy nic klikać myszą. Opcja ta diametralnie skraca czas potrzebny do zaprogramowania większej ilości układów.

Wyłącznik zasilania – programatora posiada wyłącznik zasilania dlatego po zakończonej pracy można go wyłączyć tym przełącznikiem, a nie bawiąc się w wyciąganie zasilacza lub wtyczki.

Możliwość tworzenia i zapisywania projektów – zapisywane są ustawienia wybranego układu, bity konfiguracyjne, plik wsadowy itp.

Obsługiwane układy:

• EPROM
• równoległe i szeregowe pamięci EEPROM
• FPGA Configuration Serial PROM
• FLASH Memory
• NVRAM, SPLD
• CPLD, EPLD
• Firmware HUB
• Microcontroller
• MCU
• Standard Logic

• M25Pxx, MX25Lxx, S25LFxx, SST25VFxxx
• 28Fxxx, 29Fxxx, 38Fxxx, 29LVxxx, 26LVxxx, 29GLxxx, 29ALxxx, 29Wxxx, 36xxx, 32HFxxx, 34VFxxx, 37VFxxx, 39SFxxx, 39VFxxx, 45LFxxx, 49LFxxx, 50FWxxx
• 27xxx and 27Cxxx series, from 16 Kbit to 32Mbit with 8-bit/16-bit
• EEPROM 27Exxx, 28xxx , and 28Cxxx series
• 256 Kbit to 32 Mbit 28Fxxx, 29Fxxx, 29Cxxx, 29BVxxx, 29LVxxx, 29Wxxx, 49Fxxx series (1.8, 2.7, 3.3, 5.0, or 12 Volt)
• 24Cxx, 24Fxx, 25Cxx, 59Cxx, EPC1/1213/1648, and 93Cxx
• ispLSI(10/20)xx, ispGAL22V10, ispGDS1(2)x, LC40(41)xx M4Axxx series
• PALCEs, GALs : 16V8, 20V8, 22V10, 20RA10, 26V12 series
• DS12xx, DS13xx, DS15xx, DS16xx series
• PEELs 153, 173, 253, 273, 18CV8, 20CG10 series
• EPLDs PLCxxx, PLSxxx, PLUSxxx, Epxxx, EPCxxx, EPMxxx, PLDxxx, 5Cxxx, 85Cxxx series
• ATF16/20/22Vxx, ATV750/1500/2500
• MACH1xx/2xx/4xx, and xxx-SP series
• MAX5000, MAX7000 series
• 8741, 8742, 8748, 8749 series
• 87C51/52, -FA, -FB, -FC, '528, '652, '654, '54, 89Cxx, 89Sxx, 89LVxx, 89Cxxxx, DCF85xx, 85(87/89)LPCxxx, PXAxx series 87C751/752
• ST62xx, ST7xx, ST9xx, ST10xx series
• XC17Sxxx, 17Vxxx, 72xx, 73xx, XCF01 / 02 / 04 series
• PIC12Cxxx, PIC16xxx, 17xxx, 18xxx series
• MC68705, MC68HC705, MC68HC711, MC68HC908, MC9S08
• Z86Cxx, Z86Exx series

W celu poznania pełnych możliwości programatora ChipMax2 zachęcamy do instalacji i uruchomienia oprogramowania. Pozwoli to Panstwu najlepiej ocenić przydatność produktu do własnych zastosowań.

Instalacja oprogramowania MaxLoader
Uruchomienie programu w trybie DEMO w celu sprawdzenia możliwości programatora

LISTA OBSŁUGIWANYCH UKŁADÓW

Szybkość programowania układów jest dużym atutem oferowanego programatora. W poniższej tabeli zamieszczono czasy programowania wybranych układów.

OPROGRAMOWANIE:


• WINDOWS 98/ME/NT/2000/XP/Vista
• bezpłatne aktualizacje przez Internet
• przejrzyste i łatwe w obsłudze

Oprogramowanie sterujące pracą programatora działa w systemach operacyjnych Windows 98/Me/NT/2000/XP/VISTA/WINDOWS 7/ WINDOWS 8
Częste aktualizacje oprogramowania są kolejnym wielkim atutem programatora - z każdą nową wersją oprogramowania jest rozszeżana lista programowanych układów.

Obsługa programu jest bardzo łatwa i nawet dla osób które nigdy nie miały do czynienia z obsługą programatora nie sprawi większego kłopotu. Rozmieszczenie

strona producenta: http://www.eetools.com/index.cfm?fuseaction=product.display&product_ID=303&ParentCat=17

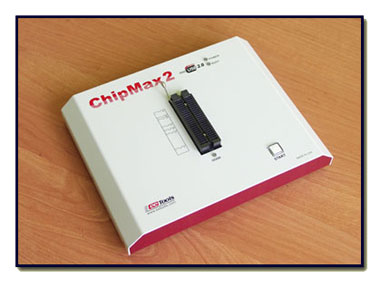

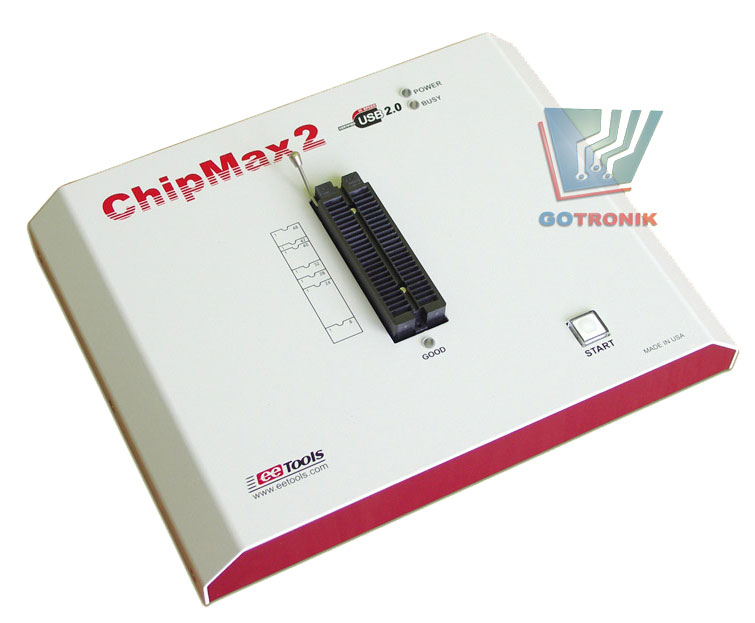

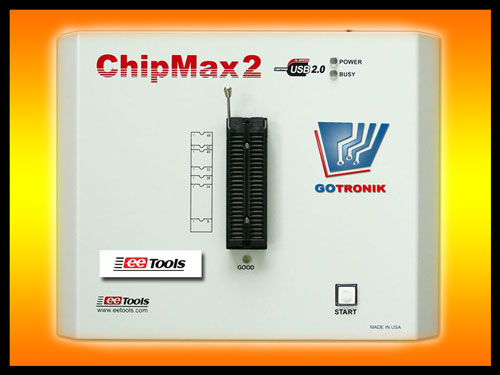

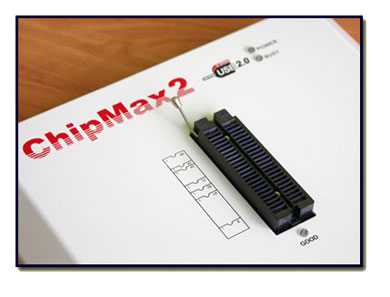

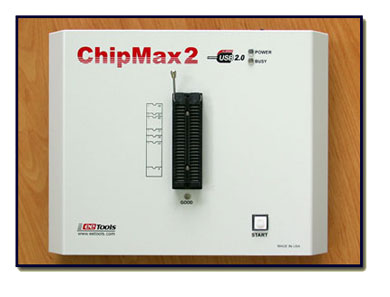

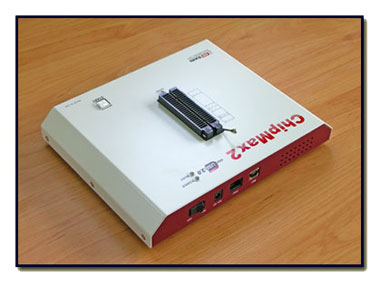

ZDJĘCIA PROGRAMATORA:

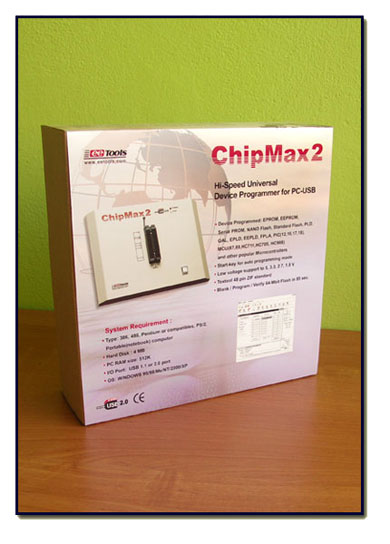

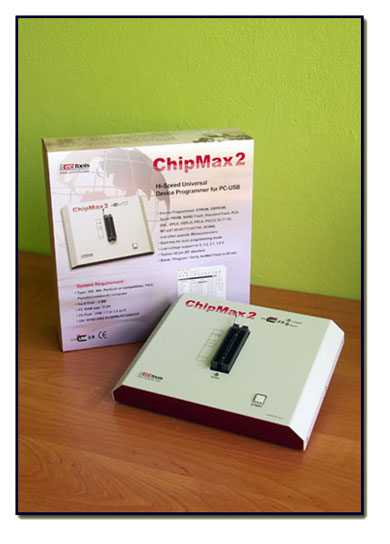

Wyposażenie:

Gwarancja:
24 miesięczny okres gwarancyjny, wsparcie techniczne

Zdjęcia programatora ChipMax2, oraz zastosowania z opcjonalnymi adapterami (które można dokupić w naszej firmie):
