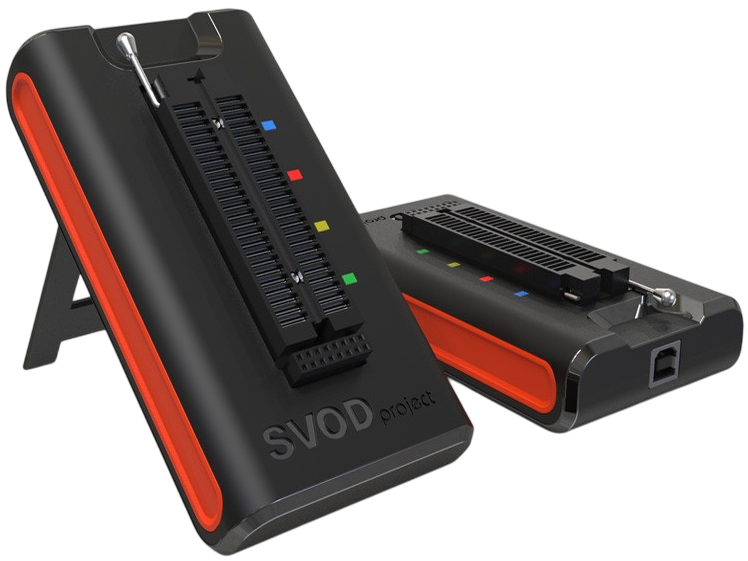

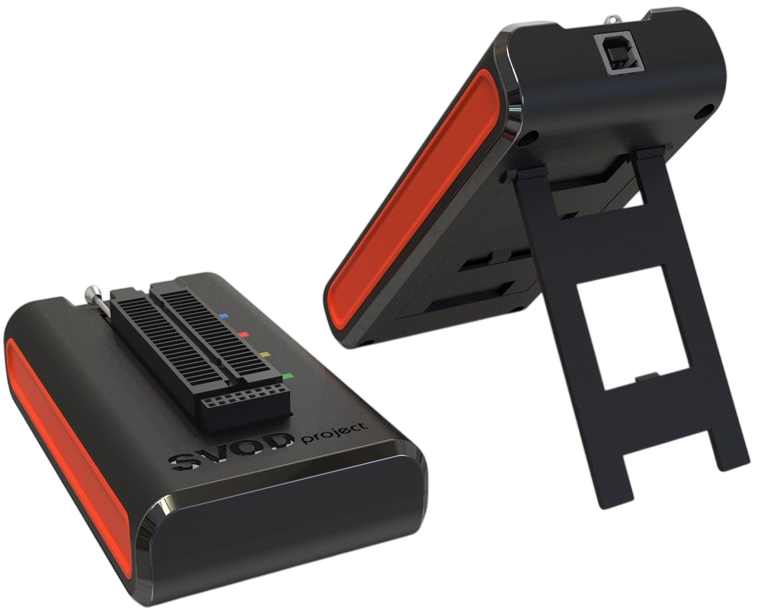

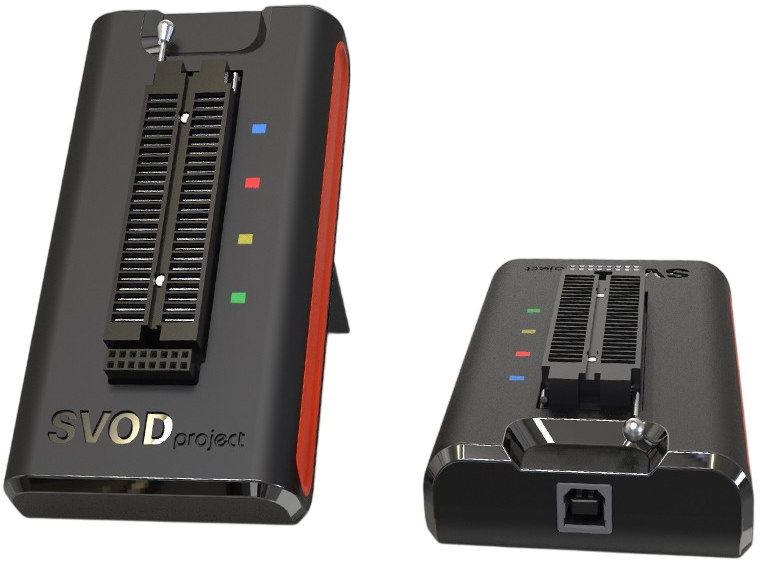

Programator SVOD4 wewnętrznej pamięci flash w układach KBC do ENE ITE Nuvoton MEC

Programator SVOD 4 wewnętrznej pamięci flash w układach KBC do ENE ITE Nuvoton MEC




• interfejs do komputera: USB 2.0 / 3.0 High-Speed
• procesor: ARM7, 480 MHz
• obsługiwane napięcia: 12V, 5V, 3.3V, 2.5V, 1.8V, 1.5V, 1.25V, 1.2V, 0.8V
• liczba pinów GPIO: 48+16
• protokół identyfikacji układów: JEDEC ID (obsługa ID o długości od 3 do 512 bajtów)

• pamięci i interfejsy: SPI, I2C, ONE WIRE, NAND, NAND SPI, NOR, EMMC, JTAG, UART
• mikrokontrolery i KBC: ENE, MEC, ITE, NUVOTON
• pamięci równoległe: protokoły synchroniczne i asynchroniczne
• automatyczna detekcja błędnego kontaktu podczas połączenia z układem

• ITE:

• NUVOTON:

• ENE:

• MEC (SMSC):

• 1x moduł główny programatora SVOD 4
• 1x płytka konwerterowa z podstawką ZIF
• 1x zestaw taśm połączeniowych (14 sztuk) o rozstawach: 1, 0.8, 0.5mm
• 1x kabel USB

Specyfikacja techniczna SVOD 4:

• Kompatybilność:

• Obsługuje układy typu BIOS/UEFI, EC (Embedded Controller), LPC, SPI, I2C, ISP, JTAG i inne.
• Wspiera programowanie i testowanie układów Winbond, MXIC, SST, Atmel, Intel itd.
• Złącza:
• Złącze główne z pinami do bezpośredniego kontaktu z płytą główną.
• Złącza dla adapterów do różnych typów układów (np. SOIC8, DIP, PLCC).
• Obsługa magistrali:
• SPI (Serial Peripheral Interface)
• I2C
• LPC
• JTAG
• EC/KBC

• Zasilanie:

• Zasilany z portu USB komputera (zasilanie 5V)
• Możliwość wyboru napięcia zasilającego układ (np. 1.8V, 3.3V, 5V)

• Sterowniki i oprogramowanie:

• Dedykowane oprogramowanie do Windows
• Automatyczne wykrywanie połączenia
• Możliwość tworzenia własnych skryptów i bibliotek

• Aktualizacje:

• Regularne aktualizacje bazy danych układów i firmware’u

• Wersja sprzętowa:
  Najnowsza wersja to SVOD 4 (następca SVOD 3), z poprawioną kompatybilnością i stabilnością

Przykładowe zastosowania:

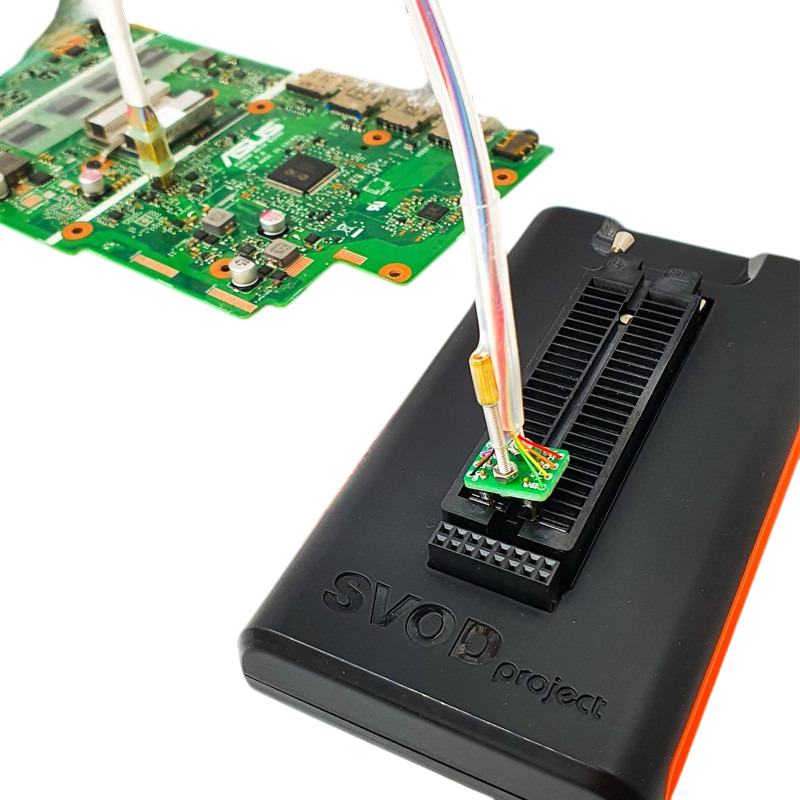

1. Programowanie BIOS-u/UEFI:

   • Bez konieczności wylutowywania kości pamięci

   • Obsługa programowania SPI flash 25xx bezpośrednio na płycie

2. Naprawa laptopów:

   • Diagnozowanie błędów kontrolera EC/KBC

   • Testowanie i programowanie układów kluczowych dla uruchamiania płyty

3. Wsparcie serwisowe:

   • Sprawdzanie stanu układów (czy są poprawnie zasilane, czy odpowiadają na komunikację)

   • Weryfikacja i porównanie zawartości BIOS-u z plikami wsadowymi

4. Edukacja i rozwój:

   • Nauka protokołów komunikacyjnych (SPI, I2C, LPC)

   • Tworzenie własnych adapterów i rozwiązań testowych

5. Kopiowanie i backup danych:

   • Zgrywanie zawartości pamięci flash do pliku

   • Archiwizacja wsadów BIOS i EC
