Przekaźnik 12V zatrzaskowy bistabilny

Czas wysyłki: 24 godziny

Koszt wysyłki: od 11,99 zł

Numer katalogowy: BTE-737

Stan magazynowy:

Stan produktu: Nowy

Cena brutto: 22,47 zł

Cena netto: 18,27 zł

Ilość: szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)
Przekaźnik 12V zatrzaskowy bistabilny
BTE-737 przekaźnik bistabilny zatrzask zatrzaskowy moduł 12V

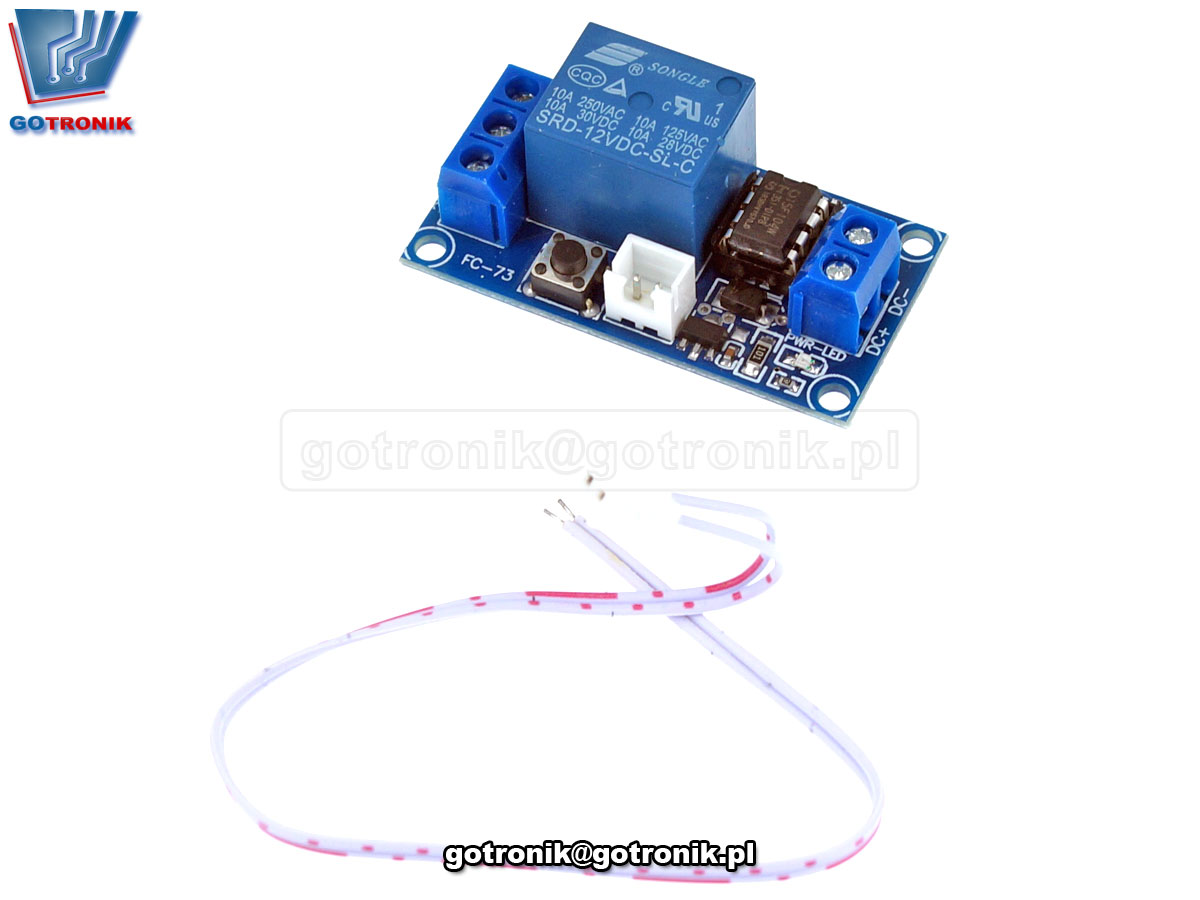

Moduł z przekaźnikiem, który działa jak zatrzask (przekaźnik zatrzaskowy bistabilny). Bistabilna praca oferowanego układu oznacza że ma on dwa możliwe punkty pracy przekaźnika: włączony lub wyłączony. Wyzwalanie czyli przełączanie się pomiędzy stanami pracy następuje poprzez jednokrotne naciśnięcie miniaturowego przycisku na płytce drukowanej modułu. Dodatkowo zostało wyprowadzone złącze wraz z przewodem gdyby zaistniała konieczność umieszczenia przycisku w miejscu oddalonym od modułu np. gdy chcemy umieścić przycisk na panelu czołowym budowanego urządzenia. Zamiast przycisku chwilowego monostabilnego możemy zastosować np. przełącznik krańcowy.
W skrócie jak działa moduł z przekaźnikiem zatrzaskowym bistabilnym: Po podłączeniu zasilania zapala się czerwona dioda PWR-LED sygnalizująca zasilanie. Przekaźnik jest wyłączony. Jednokrotne naciśnięcie przycisku powoduje włączenie się przekaźnika. Włączenie się przekaźnika sygnalizowane jest zaświeceniem się zielonej diody LED opisanej SW-LED. Do momentu następnego naciśnięcia przycisku przekaźnik jest ciągle włączony. Kolejne naciśnięcie powoduje wyłączenie się przekaźnika. Podsumowując każde naciśnięcie przycisku jest sygnałem wyzwalającym i zmienia stan pracy przekaźnika (włącz/wyłącz).
Dzięki zastosowaniu przekaźnika SRD-12VDC-SL-C który ma dwa wyjściowe NC i NO może realizować funkcje włączenia lub wyłączenia obwodu elektrycznego (w zależności od sposobu podłączenia).


BTE-737 przekaźnik bistabilny zatrzask zatrzaskowy moduł 12VBTE-737 przekaźnik bistabilny zatrzask zatrzaskowy moduł 12VBTE-737 przekaźnik bistabilny zatrzask zatrzaskowy moduł 12V

dane techniczne:

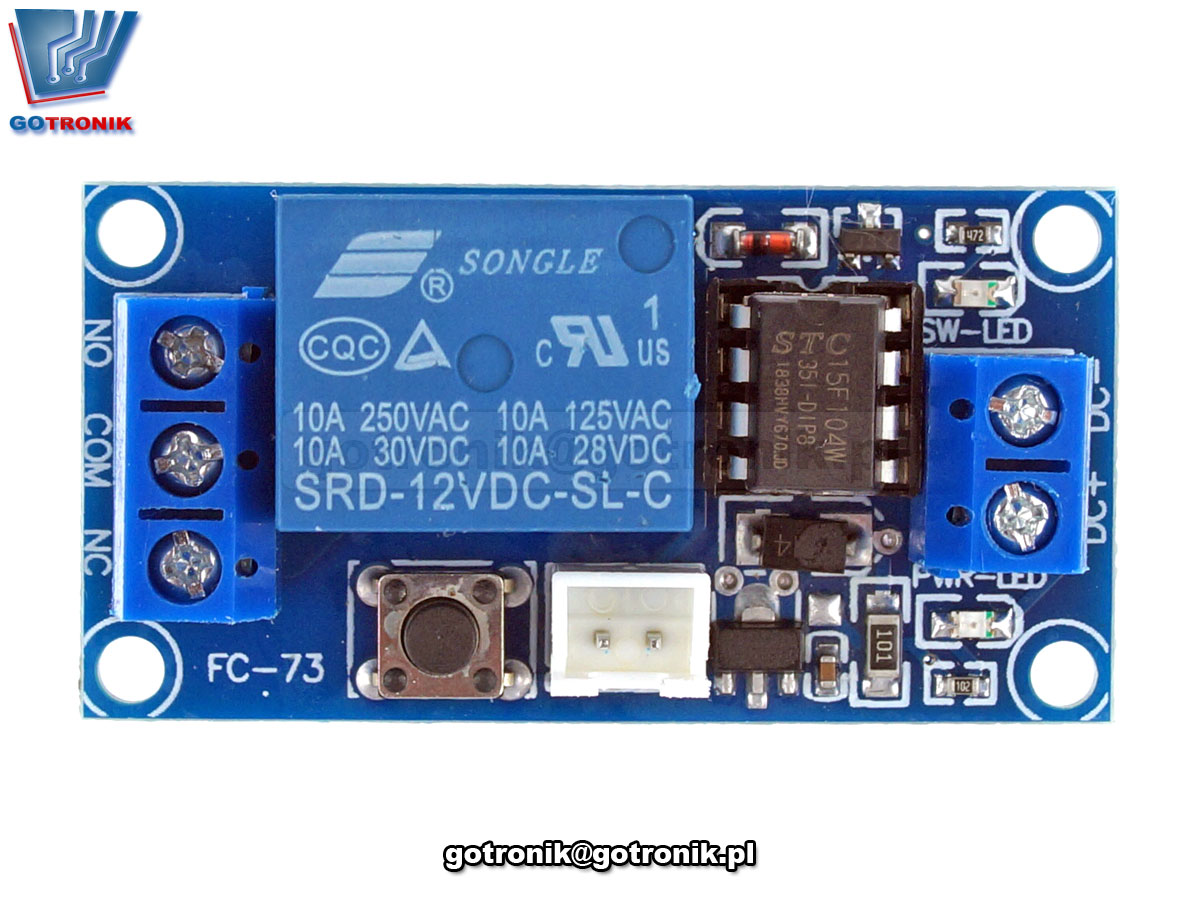

  • moduł FC-73: 1 przekaźnik zatrzaskowy pracujący bistabilnie
  • napięcie zasilania: 12V dc
    ► polecany do motoryzacji, samochody osobowe z instalacją 12V
  • przycisk przełączający typu "micro -switch"
    ► monostabiliny - jedno pozycyjny
  • dodatkowe złącze z przewodem o długości 20cm
    ► do wyzwalania czyli przełączania stanu przekaźnika niskim stanem (zwarciem przewodów)
    ► np. jeśli chcemy umieścić przełącznik w innym miejscu
  • przekaźnik Songle SRD-12VDC-SL-C
  • maksymalne obciążenie styków przekaźnika: 10A/250V AC, 10A/30V DC
    ► maksymalna moc załączania urządzeń zasilanych napięciem sieciowym 10A x 230V = 2300W
         zalecana moc do 2000W
  • dwa obwody wyjściowe przekaźnika (przekaźnik przełączalny):
    ► NC - normal close - obwód normalnie zamknięty
    ► NO - normal open - obwód normalnie otwarty
    w momencie pojawienia się sygnału wyzwalającego następuje przełączenie się styków wyjściowych przekaźnika i tym samym zmiana stanów.
    Tym samym przekaźnik może realizować funkcje włączenia lub wyłączenia obwodu elektryczne (w zależności od sposobu podłączenia)
  • długa żywotność przekaźnika ok.100000 przełączeń

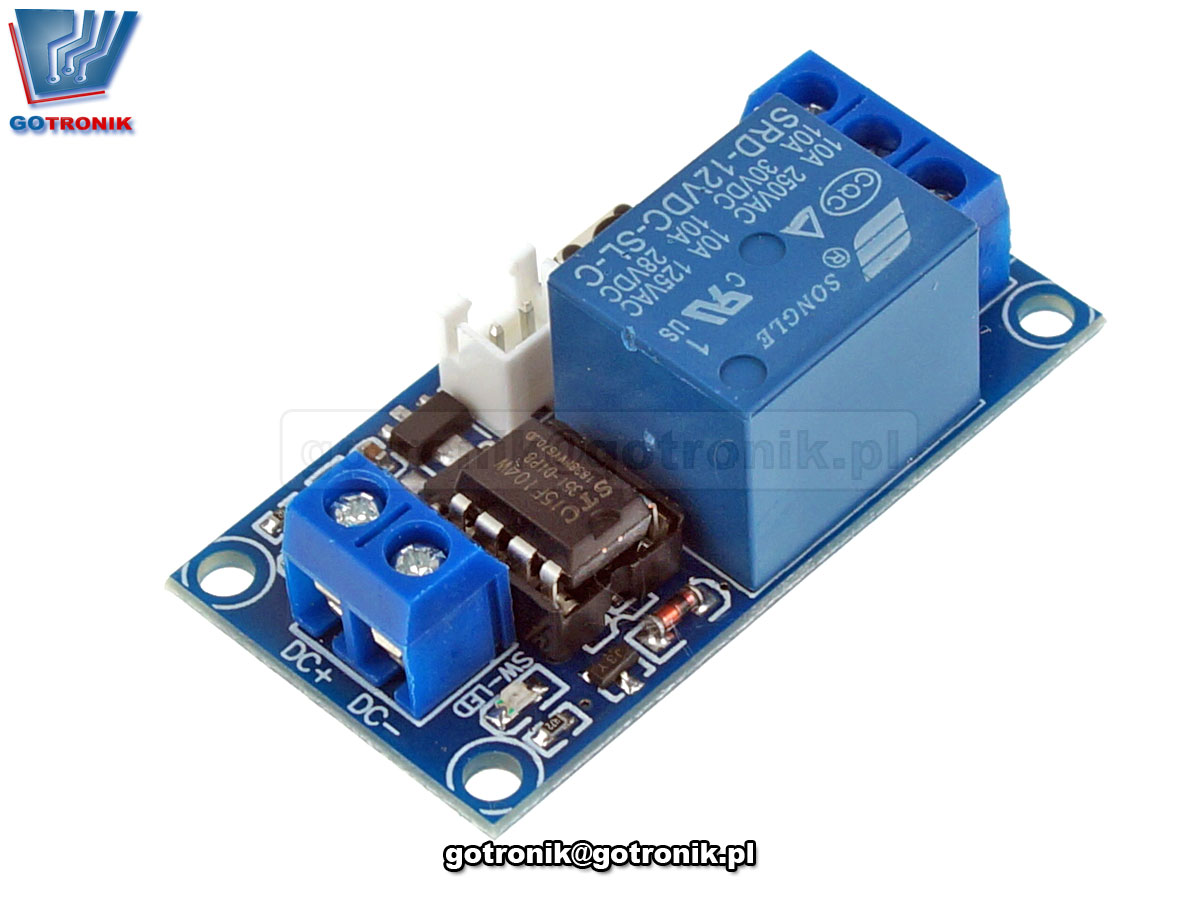

  • złącze wyjściowe przekaźnika: gniazdo terminal block ARK-3 do przykręcenia przewodów
  • złącze zasilania: gniazdo terminal block ARK-2 do przykręcenia przewodów
    ► podłączenie przewodów bez konieczności ich lutowania
  • diody LED sygnalizujące stan pracy modułu:
    ► czerwona dioda LED PWR- sygnalizacja napięcia zasilania
    ► niebieska dioda LED SW - sygnalizacja załączenia przekaźnika
  • płytka drukowana dwustronna z metalizacją otworów
  • otwory montażowe do przykręcenia płytki
  • wymiary: 50mm x 25mm
pdfkarta katalogowa przekaźników SONGLE SRD-XXVDC-SL-X

BTE-737 przekaźnik bistabilny zatrzask zatrzaskowy moduł 12VBTE-737 przekaźnik bistabilny zatrzask zatrzaskowy moduł 12VBTE-737 przekaźnik bistabilny zatrzask zatrzaskowy moduł 12V

sposób podłączenia:
Oferowany moduł z przekaźnikiem służy do sterowania urządzeniami elektrycznymi. Moduł z przekaźnikiem w zależności od wersji jest zasilany stałym napięciem DC o wartości 12V. Napięcie zasilające doprowadzamy przewodami do złącza śrubowego ARK zachowując odpowiednią polaryzacją: Vcc to (+) puls zasilania, a GND to (-) masa zasilania. Należy zachować odpowiednią polaryzację, gdyż niewłaściwe podłączenie zasilania lub przekroczenie napięcia zasilania doprowadzi do uszkodzenia modułu (przepalenia). Zalecamy rozróżniać kolory; czerwony to (+), a czarny to (-).
W momencie podłączenia napięcia zasilającego moduł zaczyna pracować. Sygnalizuje to zaświecenie się czerwonej diody PWR-LED na płytce drukowanej.
W ostatnim kroku połączamy się do wyjść styków przekaźnika. W module zastosowano przekaźnik przełączalny czyli taki, który posiada dwa obwody i trzy styki wyjściowe: COM: zacisk wspólny, NO: obwód normalnie otwarty, NC: obwód normalnie zamknięty. Mamy do dyspozycji dwa obwody wyjściowe które możemy podłączyć w zależności od potrzeby. Gdy sygnał wyzwalający się pojawi (naciśnięcie przycisku) to następuje przełączenie się odwodów: NC zostaje rozwarty (wyłączony), a NO zostaje zwarty. Czyli w praktyce po pojawieniu się sygnału wyzwalającego następuje zwarcie obwodu NO, a rozwarcie NC. Po zaniku sygnału wyzwalającego obwody wyjściowe przekaźnika wracają do poprzedniego stanu.
Orientacyjny pobór prądu przez moduł przekaźnika bistabilnego: przekaźnik wyłączony 17mA, przekaźnik włączony 47mA

BTE-737 przekaźnik bistabilny zatrzask zatrzaskowy moduł 12V

zdjęcia:
BTE-737 przekaźnik bistabilny zatrzask zatrzaskowy moduł 12VBTE-737 przekaźnik bistabilny zatrzask zatrzaskowy moduł 12V BTE-737 przekaźnik bistabilny zatrzask zatrzaskowy moduł 12VBTE-737 przekaźnik bistabilny zatrzask zatrzaskowy moduł 12V
