Przekaźnik bistabilny 6V-24V odwraca polaryzację sterownik silnika obroty prawo/lewo

Czas wysyłki: 24 godziny

Koszt wysyłki: od 15,00 zł Dostępne formy wysyłki dla oglądanego produktu:Kurier GLS - 15,00 zł
Kurier DPD - 15,00 zł
odbiór osobisty: Wrocław ul. Bystrzycka 69C - 0,00 zł

Numer katalogowy: BTE-290

Stan magazynowy:

Stan produktu: Nowy

Cena: 25,00 zł

Ilość: szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)
Przekaźnik bistabilny 6V-24V odwraca polaryzację
sterownik silnika obroty prawo/lewo
Przekaźnik bistabilny 5V-12V odwraca polaryzację sterownik silnika obroty prawo/lewo BTE-290
Moduł bistabilnego przekaźnika umożliwiającego odwrócenie polaryzacji na wyjściu układu. Sygnał wyzwalający może pochodzi z mikrokontrolera AVR, Arduino, STM32 itp. Sterowanie odbywa się niskim poziomem sygnału. Układ umożliwia również odwracanie polaryzacji za pomocą opcjonalnego zewnętrznego przełącznika, który będzie zwierał wejście wyzwalające (T) z masą (G).  Moduł zasilany jest napięciem z zakresu od 6V do 24V. Maksymalne obciążenie styków wyjściowych przekaźnika układu wynosi 2A. W przypadku silników może to być maksymalnie 1A. Układ posiada wskaźnik zasilania oraz przełączenia, odwrócenia polaryzacji na wyjściu  w postaci dwóch diod świecących LED.  Złącza terminal block do przykręcenia przewodów zasilających, oraz wyjściowych. Moduł idealnie nadaje się do zastosowania przy sterowaniu silników prądu stałego za pomocą mikrokontrolera. Do stabilnej i prawidłowej pracy układu wymagane jest doprowadzenie źródła zasilania o napięciu 6V - 24V oraz odpowiedniej wydajności prądowej 2A.

Przekaźnik bistabilny 5V-12V odwraca polaryzację sterownik silnika obroty prawo/lewo BTE-290Przekaźnik bistabilny 5V-12V odwraca polaryzację sterownik silnika obroty prawo/lewo BTE-290Przekaźnik bistabilny 5V-12V odwraca polaryzację sterownik silnika obroty prawo/lewo BTE-290

Bistabilna praca oferowanego układu oznacza że ma on dwa możliwe punkty pracy przekaźnika: włączony lub wyłączony

dane techniczne:
  • moduł elektroniczny przekaźnik bistabilny zatrzaskowy samoblokujący:
    DR55B01 wersja 6V-24V
  • zastosowania:
    ► odwracanie polaryzacji napięcia wejściowego
    ► sterowanie kierunkiem obrotu silnika elektrycznego
  • napięcie zasilania: DC 6V do 24V
  • napięcie zasilania - napięcie wejściowe = napięcie na wyjściu
  • pobór prądu przez moduł:
    ► polaryzacja wyjścia dodatnia przekaźnik rozłączony: 2mA
    ► polaryzacja wyjścia odwrócona przekaźnik załączony: 35mA – 40mA
  • przekaźnik: HK19F-DC5V-SHG
  • maksymalny prąd obciążenia: 2A ( dla silnika <= 1A)
    maksymalne obciążenie styków przekaźnika: 1A/125VAC lub 2A/30VDC
  • diody LED:
    ► PWR - wskaźnik zasilania
    ► DD wskaźnik odwrotnej polaryzacji
  • metoda sterowania:
    ► wyzwalanie niskim stanem
    ► czas trwania impulsu 0,2 do 2s
    ► sygnał sterujące zwarcie pinów T i G lub podanie stanu niskiego z mikroprocesora, Arduino, STM32 itp.
  • złącza:
    ► wejście/wyjście: terminal block ARK do przykręcenia przewodów bez konieczności lutowania
    ► sygnał sterujący doprowadzany do złączy goldpin
  • płytka drukowana PCB dwustronna z metazlizacją otworów
  • wymiary: 43 x 21 x 16 mm
  • waga: 13,5g

opis wyprowadzeń:
► I+ : wejście zasilania +
► I- : wejście zasilania -

► O+ : wyjście modułu (po odwróceniu jest -)
► O- : wyjście modułu (po odwróceniu jest +)

► G : wejście sygnału wyzwalającego – masa
► T : wejście sygnały wyzwalającego (wyzwalanie niskim stanem)

Sposób użycia:
1. Włącz zasilanie. Napięcie wejściowe zasilające I+/I-  = napięcie wyjściowe O+/O-. Naciśnij przycisk wyzwalania (zmiany polaryzacji wyjścia). Polaryzacja została odwrócona. Ponowne naciśnięcie triggera spowoduje ponowne odwrócenie polaryzacji, wtedy wyjście = wejście.
2. Wyłącz zasilanie by wyłączyć wyjście.

 Przekaźnik bistabilny 5V-12V odwraca polaryzację sterownik silnika obroty prawo/lewo BTE-290

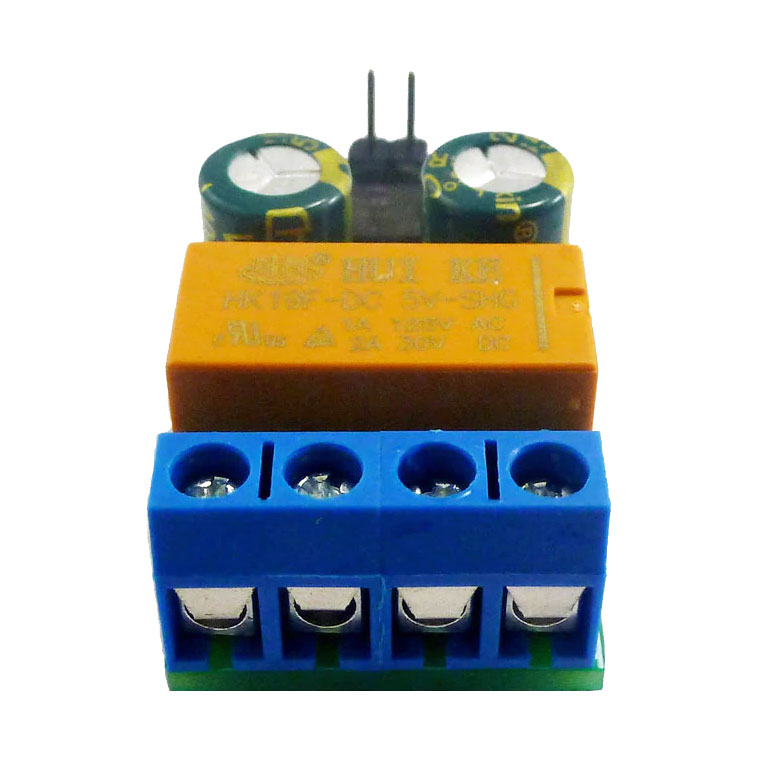

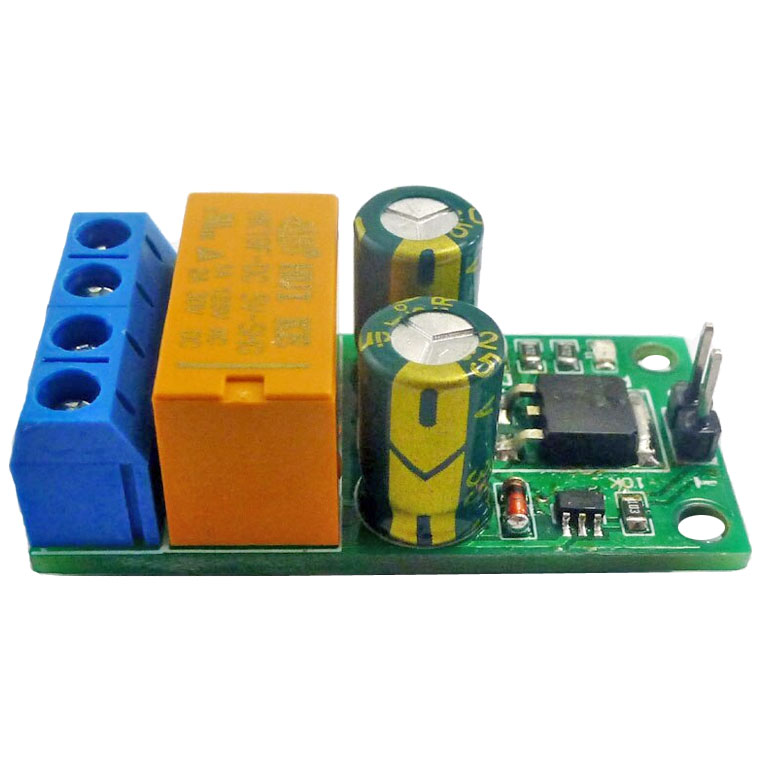

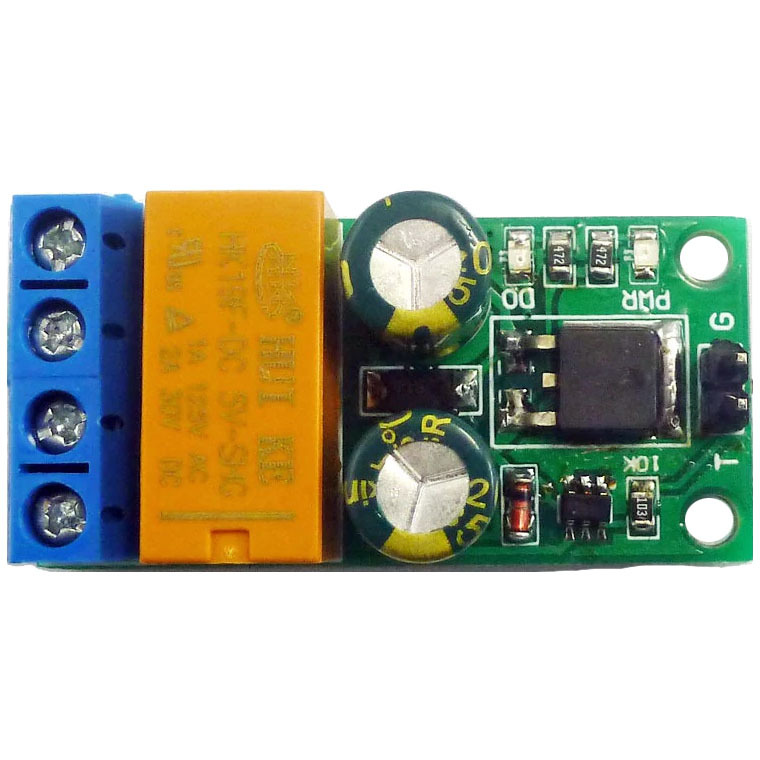

zdjęcia:
