Przekaźnik czasowy TBT7-C1 AC/DC 12-240V na szynę DIN Ferunete

Przekaźnik czasowy Ferunete TBT7-C1 to wysokiej klasy urządzenie sterujące typu jednofunkcyjnego, realizujące funkcję opóźnionego wyłączenia (Off Delay). Model ten znajduje szerokie zastosowanie w układach automatyki, służąc do podtrzymania pracy urządzeń takich jak pompy wodne, wentylatory (przewietrzanie po wyłączeniu), czy systemy oświetleniowe. Kluczową zaletą tego modelu jest uniwersalny zakres napięcia zasilania AC/DC 12-240V, co czyni go niezwykle wszechstronnym rozwiązaniem dla instalatorów, eliminując konieczność doboru różnych modeli pod konkretne napięcie sterownicze. Przekaźnik wyposażony jest w mocny styk wykonawczy o obciążalności 16A (AC1), co pozwala na bezpośrednie sterowanie wieloma odbiornikami niskiej mocy.

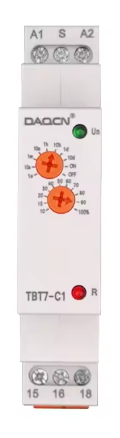

Urządzenie zamknięte jest w kompaktowej obudowie o szerokości zaledwie 18 mm (1 moduł), wykonanej z wytrzymałego tworzywa sztucznego, przystosowanej do montażu na standardowej szynie DIN 35 mm. Na panelu czołowym znajdują się ergonomiczne pokrętła obrotowe, które umożliwiają płynną i precyzyjną nastawę czasu w bardzo szerokim zakresie od 0,1 sekundy do 10 dni. Stan pracy urządzenia jest czytelnie sygnalizowany przez dwie diody LED: zielona informuje o obecności napięcia zasilania, natomiast czerwona wskazuje stan załączenia przekaźnika wyjściowego. Zaciski przyłączeniowe posiadają stopień ochrony IP20, co zapewnia bezpieczeństwo podczas prac montażowych.

Szczegółowa specyfikacja techniczna

• Marka: Ferunete
• Model: TBT7-C1

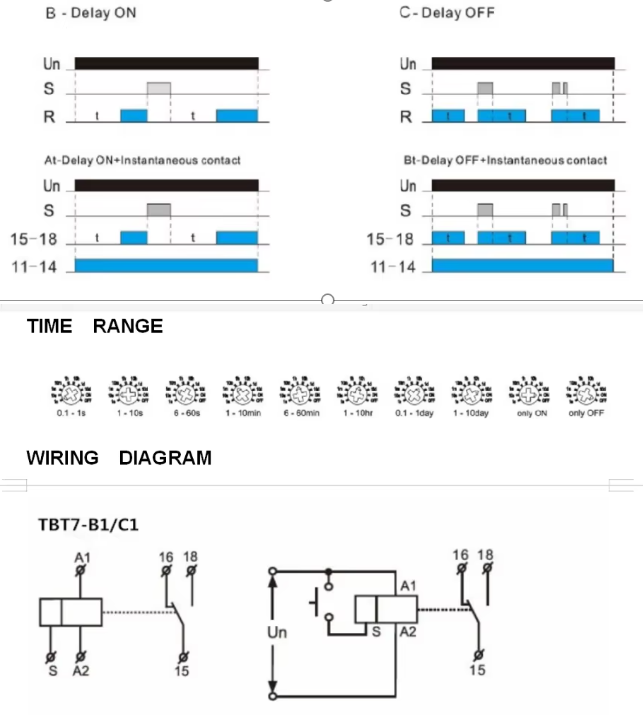

• Funkcja: Opóźnienie wyłączenia (Off Delay) [wymaga sygnału sterującego S]
• Zaciski zasilania: A1-A2
• Zakres napięcia zasilania: AC/DC 12-240V (50-60Hz)
• Pobór mocy (AC): maks. 6VA / 1.3W
• Pobór mocy (DC): maks. 0.05-1.7W
• Tolerancja napięcia zasilania: -15%; +10%
• Sygnalizacja zasilania: Zielona dioda LED
• Zakresy czasowe: 0.1s - 10 dni (podzielone na 10 podzakresów)
• Metoda ustawiania: Potencjometry obrotowe (czas i zakres)
• Dokładność ustawień: 10% (nastawa mechaniczna)
• Dokładność powtarzania: 0.2% (stabilność wartości zadanej)
• Współczynnik temperaturowy: 0.05% / °C (przy 20°C)
• Wyjście: 1 x SPDT (1 zestyk przełączny)
• Prąd znamionowy: 1 x 16A (AC1)
• Napięcie łączeniowe: 250V AC / 24V DC
• Min. zdolność łączeniowa DC: 500mW
• Sygnalizacja wyjścia: Czerwona dioda LED
• Trwałość mechaniczna: 1 x 10^7 cykli
• Trwałość elektryczna (AC1): 1 x 10^5 cykli
• Czas resetu: maks. 200ms
• Temperatura pracy: -20°C do +55°C
• Temperatura przechowywania: -35°C do +75°C
• Montaż: Szyna DIN 35mm (EN/IEC 60715)
• Stopień ochrony: IP40 (panel czołowy) / IP20 (zaciski)
• Pozycja pracy: Dowolna
• Stopień zanieczyszczenia: 2
• Maks. przekrój przewodów: Drut maks. 1x2.5 lub 2x1.5 / Z tulejką maks. 1x2.5 (mm2)

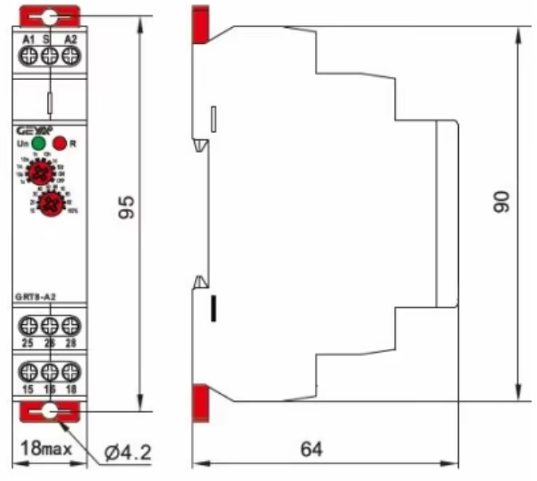

• Wymiary: 90 x 18 x 64 mm
• Waga: W240-60g / A230-59g
• Normy: EN 61812-1, IEC60947-5-1

Zestaw zawiera 1 x Przekaźnik czasowy  1 x Instrukcja obsługi 1 x Oryginalne opakowanie
