Przemysłowa płytka sterująca ESP32-S3-POE-ETH-8DI-8DO Waveshare
Czas wysyłki: 24 godziny
Koszt wysyłki: od 11,99 zł
Numer katalogowy: SKU:32108
Kod producenta: SKU:32108
Stan magazynowy:
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (0)

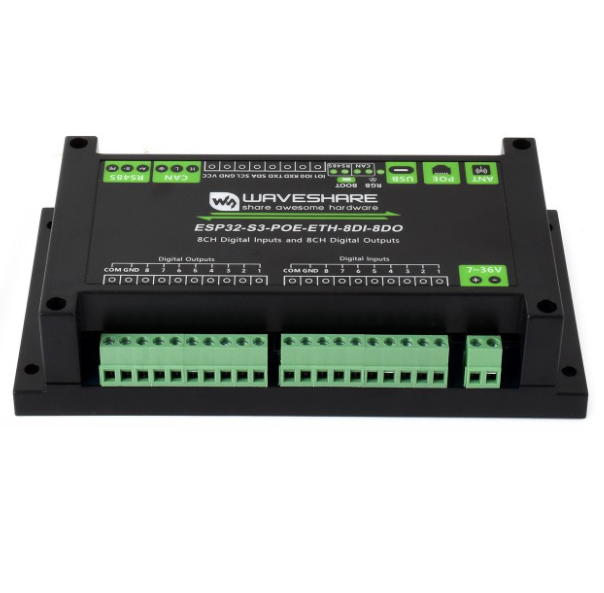

Industrialna automatyka oparta na ESP32-S3 z zasilaniem PoE
ESP32-S3-POE-ETH-8DI-8DO to zaawansowana, przemysłowa płytka sterująca przeznaczona dla rynku AIoT. Bazuje na potężnym mikrokontrolerze ESP32-S3 (dwurdzeniowy Xtensa 32-bit LX7, do 240 MHz), który zapewnia wysoką wydajność obliczeniową. Moduł łączy możliwości bezprzewodowe (Wi-Fi 2.4 GHz, Bluetooth 5.0 LE) z niezawodną komunikacją przewodową dzięki wbudowanemu układowi W5500 Ethernet (10/100 Mbps) oraz obsłudze PoE (Power over Ethernet) zgodnej ze standardem IEEE 802.3af. Idealnie nadaje się do systemów automatyki, wymagających stabilnych połączeń i zasilania pojedynczym kablem.
Pełna izolacja i wszechstronne wejścia/wyjścia cyfrowe
Kluczową cechą modułu jest jego przemysłowa niezawodność, zapewniona przez wielokrotne obwody izolacyjne: izolacja zasilania (unibody), izolacja transoptorowa wyjść oraz cyfrowa izolacja sygnałów. Płytka oferuje 8 kanałów wejść cyfrowych (DI) z dwukierunkową izolacją optyczną, obsługujących wejścia pasywne i aktywne (typu NPN lub PNP). Dodatkowo, dostępnych jest 8 kanałów wyjść cyfrowych (DO) typu Open-drain z izolacją transoptorową, opartych na tranzystorach Darlingtona, zdolnych do prądu sink do 500 mA na kanał. Wbudowane interfejsy komunikacyjne, takie jak izolowany RS485 i izolowany CAN, oba z ochroną TVS/Surge/ESD, czynią ten moduł idealnym centrum sterowania dla systemów Modbus i sieci CAN.
 |
 |
Kluczowa specyfikacja
- ✓ MCU: ESP32-S3 (Xtensa 32-bit LX7 Dual-core, do 240 MHz)
- ✓ Komunikacja Bezprzewodowa: Wi-Fi 2.4 GHz (802.11 b/g/n), Bluetooth 5 (LE)
- ✓ Wejścia Cyfrowe (DI): 8 kanałów, izolacja optyczna, obsługa NPN/PNP (5V~36V)
- ✓ Wyjścia Cyfrowe (DO): 8 kanałów (Open-drain), 500mA max/ch, izolacja optyczna (5V~40V)
- ✓ Sieć Przewodowa: Ethernet 10/100 Mbps (W5500) z obsługą PoE (IEEE 802.3af)
- ✓ Interfejsy Przemysłowe: Izolowany RS485 (z Modbus) i Izolowany CAN
- ✓ Zasilanie: Szeroki zakres 7V ~ 36V DC (zacisk śrubowy) oraz USB Type-C (5V)
- ✓ Dodatkowe Funkcje: Gniazdo karty TF, układ RTC, programowalna dioda RGB LED i brzęczyk
| Szczegółowe parametry techniczne | |
|---|---|
| Mikrokontroler i Łączność | |
| Mikrokontroler / Częstotliwość | ESP32-S3 (Xtensa LX7 Dual-core) / do 240 MHz |
| Komunikacja Bezprzewodowa | 2.4GHz Wi-Fi (802.11 b/g/n), Bluetooth 5 (LE) |
| Interfejs Ethernet | Port Ethernet 10/100 Mbps, Wbudowany moduł PoE (IEEE 802.3af) |
| Wejścia Cyfrowe (DI - 8 kanałów) | |
| Zakres Napięcia Wejściowego | 5V ~ 36V |
| Typ Wejścia | Pasywne / Aktywne (NPN lub PNP) |
| Izolacja | Dwukierunkowa izolacja transoptorowa |
| Wyjścia Cyfrowe (DO - 8 kanałów) | |
| Typ Wyjścia / Obciążalność | Open-drain (tranzystor Darlingtona), Prąd sink do 500 mA na kanał |
| Napięcie Zewnętrzne (Obciążenia) | 5V ~ 40V |
| Izolacja | Izolacja transoptorowa |
| Interfejsy Przemysłowe i Zasilanie | |
| Interfejsy Komunikacyjne | Izolowany RS485, Izolowany CAN (Oba ze złączem śrubowym) |
| Zabezpieczenia Magistrali | Diody TVS, ochrona przepięciowa (Surge) i ESD, rezystor 120Ω (zworka) |
| Zasilanie Główne | Zacisk śrubowy 7V ~ 36V DC |

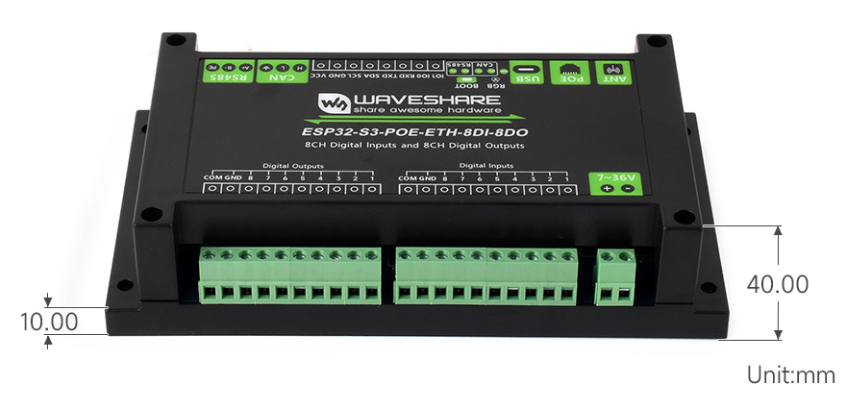

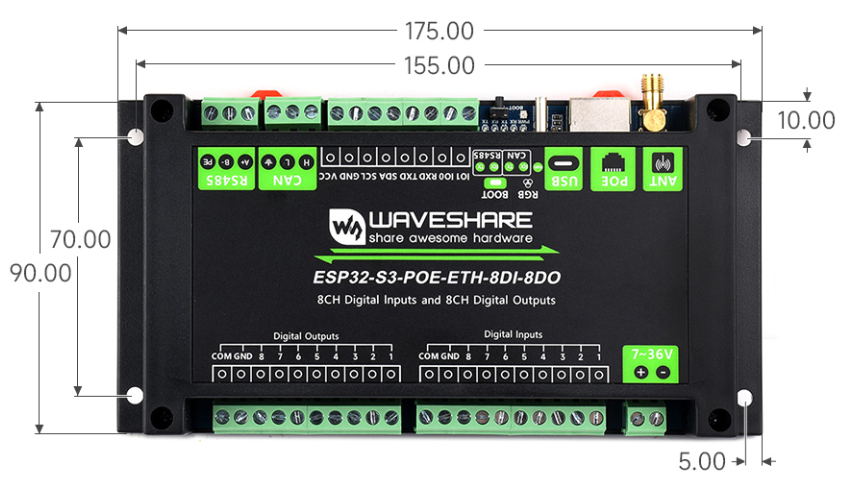

| Obudowa / Wymiary | Obudowa ABS na szynę DIN, 175 × 90 × 40 (mm) |

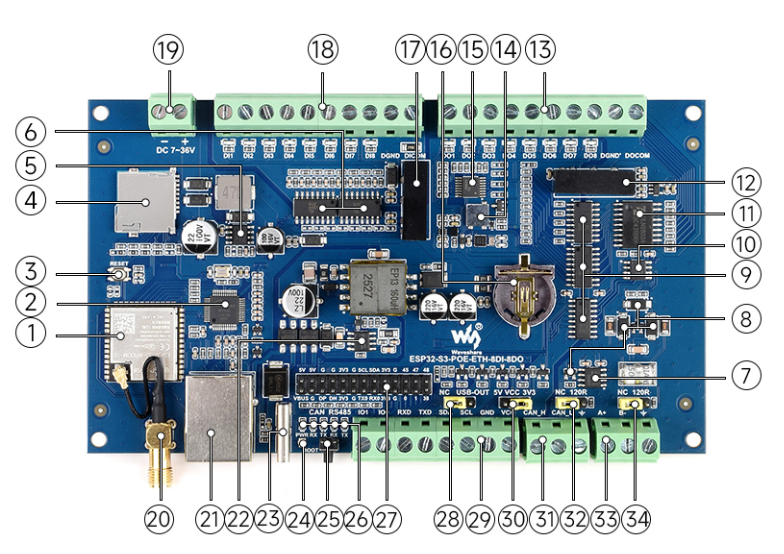

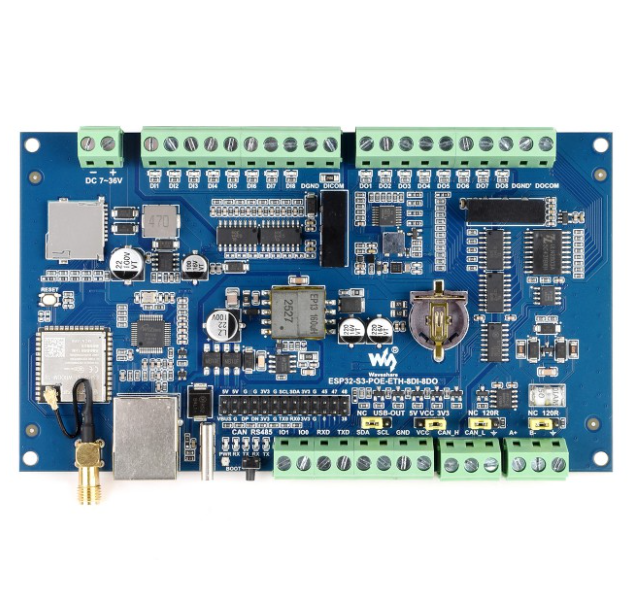

| Elementy na płytce ESP32-S3-POE-ETH-8DI-8DO | ||
|---|---|---|
| Nr | Element (Oryginalna nazwa) | Opis |
| 1 | ESP32-S3-WROOM-1U-N16R8 | Moduł ESP32-S3 z dwurdzeniowym procesorem Xtensa 32-bit LX7, wbudowaną 16MB Flash i 8MB PSRAM. |
| 2 | W5500 | Układ rozszerzający interfejs Ethernet 10/100 Mbps przez SPI. |
| 3 | RESET Button | Przycisk resetujący. |
| 4 | TF Card Slot | Gniazdo karty TF do zewnętrznego przechowywania obrazów i plików. |
| 5 | Power Module | Moduł zasilania. |
| 6 | Bi-directional Optocoupler Isolation | Dwukierunkowa izolacja transoptorowa (dla wejść cyfrowych). |
| 7 | CAN Transceiver Chip | Układ nadawczo-odbiorczy CAN. |
| 8 | Onboard TVS (Transient Voltage Suppressor) | Dioda TVS, skutecznie tłumiąca napięcia udarowe i przejściowe skoki w obwodzie. |
| 9 | Optocoupler & Digital Isolation | Izolacja transoptorowa i cyfrowa zapobiegająca zakłóceniom sygnału zewnętrznego. |
| 10 | RS485 Transceiver Chip | Układ nadawczo-odbiorczy RS485. |
| 11 | Darlington Transistor | Tranzystor Darlingtona, prąd sink do 500mA, z wbudowaną ochroną diody zwrotnej. |
| 12 | Power Isolation | Izolacja zasilania zapewniająca stabilne, izolowane napięcie (nie wymaga dodatkowego zasilania dla terminala izolowanego). |
| 13 | Digital Output Screw Terminals | Zaciski śrubowe dla 8 wyjść cyfrowych (DO). |
| 14 | Buzzer | Wbudowany brzęczyk. |
| 15 | TCA9554PWR | Ekspander I/O do sterowania wyjściami cyfrowymi. |
| 16 | RTC Battery Holder | Uchwyt na baterię RTC (zegar czasu rzeczywistego), umożliwiający planowanie zadań. |
| 17 | Power Isolation | Zapewnia stabilne, izolowane napięcie, bez potrzeby dodatkowego zasilania dla izolowanego terminala. |
| 18 | Digital Input Screw Terminals | Zaciski śrubowe dla 8 wejść cyfrowych (DI). |
| 19 | Power Supply Screw Terminal | Zacisk śrubowy zasilania, obsługujący szeroki zakres 7~36V DC. |
| 20 | External Antenna Connector | Złącze SMA żeńskie dla komunikacji Wi-Fi i Bluetooth. |
| 21 | Ethernet Port | Port Ethernet. |
| 22 | PoE Module | Moduł Power over Ethernet (zgodny z IEEE 802.3af). |
| 23 | USB Type-C Port | Port USB Type-C do zasilania modułu, pobierania firmware i komunikacji USB. |
| 24 | WS2812 RGB LED | Programowalna kolorowa dioda LED RGB. |
| 25 | BOOT Button | Przycisk BOOT (tryb ładowania oprogramowania układowego). |
| 26 | LED Indicators | Wskaźniki LED: PWR (zasilanie), RXD (RS485 / CAN RX), TXD (RS485 / CAN TX). |
| 27 | Pin Header | Złącze pinowe do podłączania innych urządzeń peryferyjnych. |
| 28 | USB Type-C Power Output Header | Złącze wyjściowe zasilania, zapewniające zewnętrzne zasilanie z portu USB Type-C. |
| 29 | Multi-Function Terminal | Wielofunkcyjny terminal. |
| 30 | Voltage Level Selection for Multi-Function Terminal | Selekcja poziomu napięcia dla terminala wielofunkcyjnego (przełączanie poziomu logicznego komunikacji i napięcia wyjściowego). |
| 31 | CAN Terminal | Terminal do podłączania zewnętrznych urządzeń CAN. |
| 32 | CAN Matching Resistor | Wbudowany rezerwowy rezystor dopasowujący 120Ω dla CAN, aktywowany za pomocą zworki. |
| 33 | RS485 Terminal | Terminal do podłączania zewnętrznych urządzeń RS485. |
| 34 | RS485 Matching Resistor | Wbudowany rezerwowy rezystor dopasowujący 120Ω dla RS485, aktywowany za pomocą zworki. |
 |
 |
Zawartość Zestawu
- 1 x Moduł Waveshare ESP32-S3-POE-ETH-8DI-8DO
- 1 x Antena 2.4G 4DB SMA
- 1 x Śrubokręt
- oryginalne opakowanie
