Przemysłowa płytka sterująca ESP32-S3 z RS485 i CAN (Wi-Fi/BT)
Czas wysyłki: 24 godziny
Koszt wysyłki: od 11,99 zł
Numer katalogowy: SKU:32154
Kod producenta: SKU:32154
Stan magazynowy:
Kod EAN: 5902186330269
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (0)
Wydajność ESP32-S3 i Bezpieczeństwo Przemysłowe
Moduł ESP32-S3-RS485-CAN to przemysłowa platforma sterująca, oparta na potężnym mikrokontrolerze ESP32-S3. Łączy w sobie wiodącą komunikację bezprzewodową (Wi-Fi / Bluetooth 5) z kluczowymi interfejsami przemysłowymi: izolowanym RS485 i izolowanym CAN. Jest to idealne rozwiązanie do zastosowań AIoT i automatyki, gdzie wymagana jest niezawodność. Urządzenie zapewnia maksymalne bezpieczeństwo dzięki wbudowanym obwodom izolacji zasilania, izolacji cyfrowej oraz ochronie przeciwprzepięciowej (TVS/ESD). Całość zamknięta jest w kompaktowej obudowie montowanej na szynę DIN, co ułatwia instalację w szafach sterowniczych.
Potężna Architektura i Rozszerzenia Komunikacyjne
Sercem modułu jest mikrokontroler ESP32-S3 wyposażony w dwurdzeniowy procesor Xtensa 32-bit LX7, taktowany zegarem do 240 MHz. Posiada wbudowaną pamięć 16MB Flash. Moduł wspiera bezprzewodową łączność Wi-Fi i Bluetooth 5 (LE). Zawiera izolowane interfejsy magistrali RS485 i CAN, z możliwością aktywacji wbudowanych rezystorów dopasowujących 120R za pomocą zworek. Płytka posiada również zintegrowany chip RTC (PCF85063) do zadań czasowych oraz 20-pinowe złącze do podłączania modułów zewnętrznych. Programowanie jest w pełni wspierane przez środowisko Arduino oraz kompleksowe SDK.
 |
.png) |
Kluczowa Specyfikacja ESP32-S3-RS485-CAN
- ✓ MCU: ESP32-S3 (Dual-core LX7, 240 MHz)
- ✓ Pamięć: 16MB Flash
- ✓ Łączność Bezprzewodowa: Wi-Fi (802.11 b/g/n), Bluetooth 5 (LE)
- ✓ Interfejsy Przemysłowe: Izolowany RS485, Izolowany CAN
- ✓ Zasilanie: 7V ~ 36V DC (złącze śrubowe) lub USB Type-C (5V)
- ✓ Zegar RTC: Wbudowany chip PCF85063
- ✓ Ochrona: Izolacja zasilania, Izolacja cyfrowa, Dioda TVS/ESD

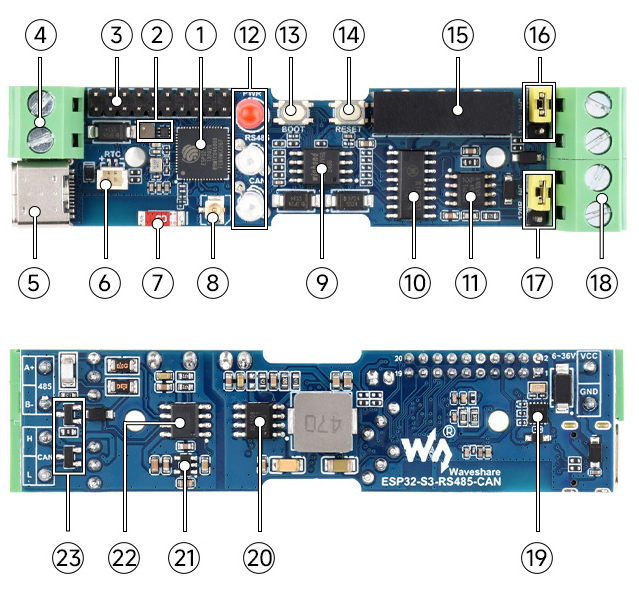

| Elementy na Płytce: ESP32-S3-RS485-CAN | |
|---|---|
| 1. ESP32-S3 | Do 240MHz, z 2.4GHz WiFi i BLE. |
| 2. Moduł zasilania DC-DC | Obsługuje wyjście 3.3V 2A. |
| 3. Złącze pinowe (header 2.0mm pitch) | Do podłączania innych modułów funkcjonalnych. |
| 4. Zacisk śrubowy zasilania | Obsługuje szeroki zakres napięcia wejściowego DC 7V~36V. |
| 5. Port USB Type-C | Do zasilania modułu, pobierania oprogramowania i komunikacji USB. |
| 6. Złącze baterii RTC (SH1.0) | Do podłączenia akumulatora podtrzymującego RTC. |
| 7. Antena ceramiczna na płytce | Zintegrowana antena. |
| 8. Złącze IPEX 1 | Do podłączenia anteny zewnętrznej, włączane przez przelutowanie rezystora. |
| 9. 16MB Flash | Wbudowana pamięć flash. |
| 10. Izolacja cyfrowa | Zapobiega zakłóceniom z sygnału zewnętrznego. |
| 11. Chip transceivera CAN | Izolowany układ do komunikacji CAN. |
| 12. Wskaźniki LED | PWR (zasilanie), RS485 (TX/RX), CAN (transmisja danych). |
| 13. Przycisk BOOT (ESP32) | Przycisk trybu programowania. |
| 14. Przycisk RESET (ESP32) | Przycisk restartu mikrokontrolera. |
| 15. Izolacja zasilania | Zapewnia stabilne izolowane napięcie (nie jest wymagane dodatkowe zasilanie dla izolowanego terminala). |
| 16. Rezystor dopasowujący RS485 | Wbudowany rezystor 120R, aktywowany za pomocą zworki. |
| 17. Rezystor dopasowujący CAN | Wbudowany rezystor 120R, aktywowany za pomocą zworki. |
| 18. Zacisk komunikacyjny RS485 & CAN | Zarezerwowany terminal do podłączania zewnętrznych urządzeń RS485 i CAN. |
| 19. Chip RTC (PCF85063) | Zegar czasu rzeczywistego. |
| 20. Chip zasilania DC-DC | Stabilizator napięcia. |
| 21. Regulator LDO ME6217C33M5G | Regulator niskiego spadku napięcia (Low dropout regulator), wyjście 800mA (maks.). |
| 22. Chip transceivera RS485 | Izolowany układ do komunikacji RS485. |
| 23. Dioda TVS | Skutecznie tłumi przepięcia i stany przejściowe w obwodzie. |
| Parametry Techniczne: ESP32-S3-RS485-CAN | |
|---|---|
| Mikrokontroler | ESP32-S3 (Dual-core LX7, 240 MHz) |
| Łączność bezprzewodowa | 2.4GHz Wi-Fi (802.11 b/g/n), Bluetooth 5 (LE) |
| Złącze USB | USB Type-C (5V) |
| Kanały Przekaźników | Brak |
| Interfejsy Przemysłowe | Izolowany RS485, Izolowany CAN |
| Rezystor RS485/CAN | Wbudowany 120R (aktywacja zworką) |
| Zegar RTC | Chip PCF85063 |
| Interfejs Rozszerzeń | 20-pinowy header (2.0mm pitch) |
| Zakres Zasilania DC | 7V ~ 36V (Zacisk śrubowy) |

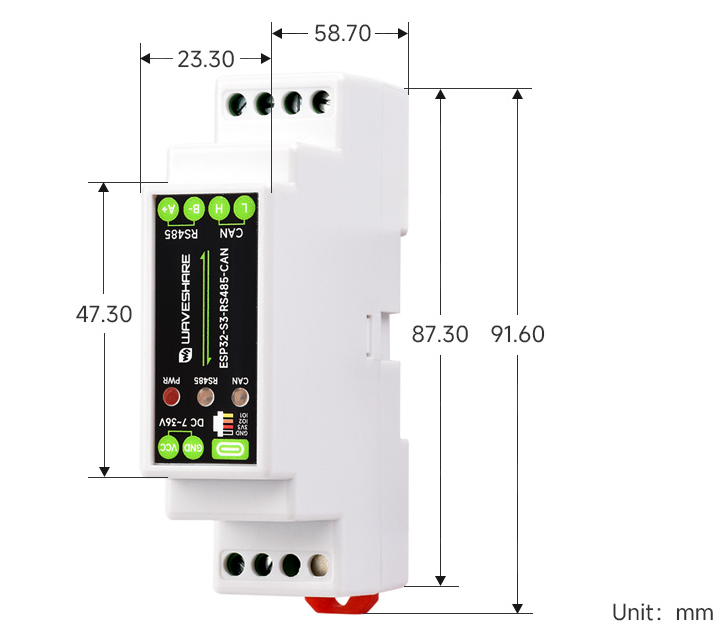

| Obudowa / Wymiary | Rail-mount (91.6 × 23.3 × 58.7 mm) |
 |
 |
| Terminal | Opis Pinów | |
|---|---|---|
| ZACISK ZASILANIA | Power positive | DC 7V ~ 36V |
| Power negative | Ujemny biegun zasilania. | |
| USB TYPE-C | Do zasilania, pobierania oprogramowania (firmware) i komunikacji USB. | |
| ZŁĄCZE SH1.0 | GND | Masa (Ground) |
| 3V3 | Wyjście zasilania 3.3V | |
| GPIO2 | Pin I/O ESP32-S3 | |
| GPIO1 | Pin I/O ESP32-S3 | |
| TERMINAL RS485 | A+ signal pin | Dodatni pin sygnałowy magistrali RS485 |
| B- signal pin | Ujemny pin sygnałowy magistrali RS485 | |
| TERMINAL CAN | H signal pin | Pin sygnałowy CAN High (CAN-H) |
| L signal pin | Pin sygnałowy CAN Low (CAN-L) | |
Zestaw zawiera:
- 1 x ESP32-S3-RS485-CAN
- 1 x Kabel SH1.0 4PIN (~150mm)
- 1 x śrubokręt
- 1 X oryginalne opakowanie
