Przetwornica napięcia DC to AC moc 500W

Przetwornica napięcia DC to AC moc 500W

Czas wysyłki: 24 godziny

Koszt wysyłki: od 11,99 zł

Numer katalogowy: BTE-430

Stan magazynowy:

Stan produktu: Nowy

Cena: 132,30 zł

Ilość: szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)
Przetwornica napięcia DC to AC moc 500W
BTE-430 przetwornica napięcia DC to AC 12V to 220V inwerter

Moduł inwertera - przetwornicy impulsowej napięcia stałego DC na zmienne (przemienne) AC zbudowanego w oparciu o układ scalony SG3525A. Na wyjściu tranzystory mocy MOS IRF3205 w obudowach TO-220. Na wyjściu mamy do dyspozycji 4 wartości napięć przemiennych 18V, 160V, 220V, 380V - w zależności do którego złącza przykręcimy przewody wyjściowe. Nie jest to typowa uniwersalna przetwornica napięcia DC na AC do ogólnego zastosowania, ponieważ na wyjściu nie mamy przebiegu snusoidalnego, tylko przebieg prostokątny o częstotliwości 20kHz. Ze względu na to nie wszystkie urządzenia zasilane standardowym napięciem 230V AC / 50Hz będą pracować poprawnie (nie używać do zasilania silników elektrycznych, wentylatorów, transformatorów, cewek itd...). Obwody wejściowe przetwornicy i wyjściowe nie posiadają żadnych zabezpieczeń więc nie można przekraczać maksymalnego napięcia wejściowego zasilania , należy zachować odpowiednią polaryzację. Maksymalna moc wyjściowa to 500W i nie należy podłączać urządzeń o większym poborze mocy, ponieważ spowoduje to uszkodzenie modułu.

dane techniczne:
  • moduł - inwertera przetwornicy z napięcia stałego DC na zmienne AC
  • układ sterujący: SG3525A DIP16
  • tranzystory MOS: IRF3205 w obudowie TO-220
  • otwory WEJŚCIOWE do przylutowania przewodów
  • WYJŚCIE złącza - listwy zaciskowe do przykręcenia przewodów
  • moduł posiada wbudowany transformator wyjściowy
  • maksymalna moc wyjściowa: do 500W
  • napięcia wyjściowe AC: 0-160V-220V-380V i 18V
  • częstotliwość wyjściowa: ok. 20kHz
  • napięcie wejściowe: 12V dc
  • prąd statyczny pobierany ze źródła zasilania: 0,35A
    (bez podłączonego obciążenia na wyjściu)
  • profesjonalnie wykonana płytka drukowana o wymiarach: 75mm x80mm
  • płytka drukowana PCB dwustronna z metalizacją otworów

Moduł przeznaczony tylko dla profesjonalistów posiadających doświadczenie w pracy z wysokim napięciem. Przy montażu urządzenia i w trakcie jego normalnej pracy operujemy z napięciami zagrażającemu porażeniem napięciem, które może skutkować poparzeniami lub utratą życia.

zdjęcia:

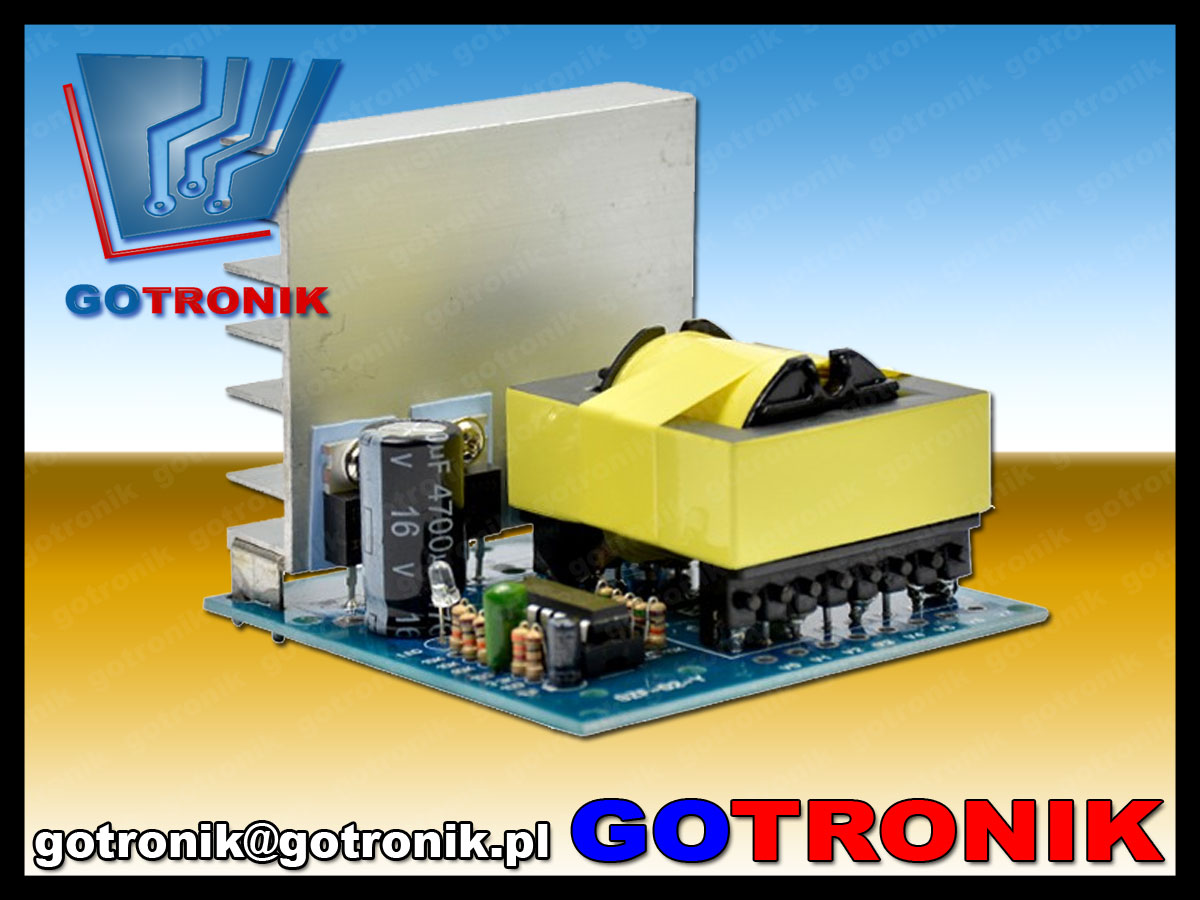

BTE-430 przetwornica napięcia DC to AC 12V to 220V inwerter
