Przetwornica napięcia symetrycznego ±24V

Czas wysyłki: 24 godziny

Koszt wysyłki: od 15,00 zł Dostępne formy wysyłki dla oglądanego produktu:firma kurierska GLS - 15,00 zł
odbiór osobisty: Wrocław ul. Bystrzycka 69C - 0,00 zł

Numer katalogowy: BTE-946

Stan magazynowy:

Stan produktu: Nowy

Cena: 40,00 zł

Ilość: szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)
Przetwornica napięcia symetrycznego ±24V
przetwornica napięcia symetrycznego, napięcie symetryczne, napięcie ujemne, przetwornica buck boost, impulsowa przetwornica napięcia, przetwornica xl6007, bte-946
Impulsowa przetwornica napięcia DC-DC typu buck boost oparta na układzie XL6007. Doprowadzając na wejście przetwornicy stałe napięcie DC z przedziału od 3V do 24V na wyjściu otrzymujemy podwójne - symetryczne napięcie wyjściowe o wartości +24V dla wyjścia dodatniego i -24V dla wyjścia ujemnego. Czyli w praktyce z pojedynczego napięcia wejściowego otrzymujemy podwójne - symetryczne napięcie wyjściowe.
przetwornica napięcia symetrycznego, napięcie symetryczne, napięcie ujemne, przetwornica buck boost, impulsowa przetwornica napięcia, przetwornica xl6007, bte-946przetwornica napięcia symetrycznego, napięcie symetryczne, napięcie ujemne, przetwornica buck boost, impulsowa przetwornica napięcia, przetwornica xl6007, bte-946przetwornica napięcia symetrycznego, napięcie symetryczne, napięcie ujemne, przetwornica buck boost, impulsowa przetwornica napięcia, przetwornica xl6007, bte-946
impulsowa przetwornica napięcia symetrycznego buck boost, napięcie dodatnie i ujemne,

dane techniczne:
  • impulsowa przetwornica napięcia DC-DC
  • przetwornica typu Buck-Boost
  • układ przetwornicy: XL6007
  • symetryczne napięcie wyjściowe: +24V i -24V
  • zakres napięcia wejściowego: 3V do 24V
  • maksymalna moc wyjściowa: do 8W
  • prąd spoczynkowy: ok. 4mA
  • maksymalny prąd wyjściowy: do 250mA 0,25A
  • częstotliwość pracy przetwornicy: 400kHz
  • sprawność: 70% do 90%
  • dokładność napięcia wyjściowego:
    wyjście dodatnie: ±3%
    wyjście ujemne: ±5%
  • wyjście przetwornicy musi być koniecznie obciążenie symetrycznie lub tylko wyjście dodatnie
  • brak możliwości obciążenia tylko wyjścia ujemnego
  • brak zabezpieczeń przed niewłaściwą polaryzacją lub przekroczeniem dopuszczalnego napięcia i prądu
  • złącza zasilania i wyjściowe:
      otwory do przylutowania przewodów lub listwy stykowej gold-pin 2,54mm (100 mils)
  • płytka PCB dwustronna z metalizacją otworów
  • solder maska w kolorze zielonym
  • nadruk na płytce PCB: eletechsup DD1912PA
  • wymiary: 42 x 24 x 15mm

prezentacja działania:



propozycja modyfikacji w celu regulacji wyjściowego napięcia symetrycznego:

sposób podłączenia:
  • napięcie wejściowe Vin (+) i Gnd stałe DC o wartości od 3V do 24V
  • napięcie wyjściowe: V+ dodatnie, V- ujemne, Gnd masa wspólna
przetwornica napięcia symetrycznego, napięcie symetryczne, napięcie ujemne, przetwornica buck boost, impulsowa przetwornica napięcia, przetwornica xl6007, bte-946

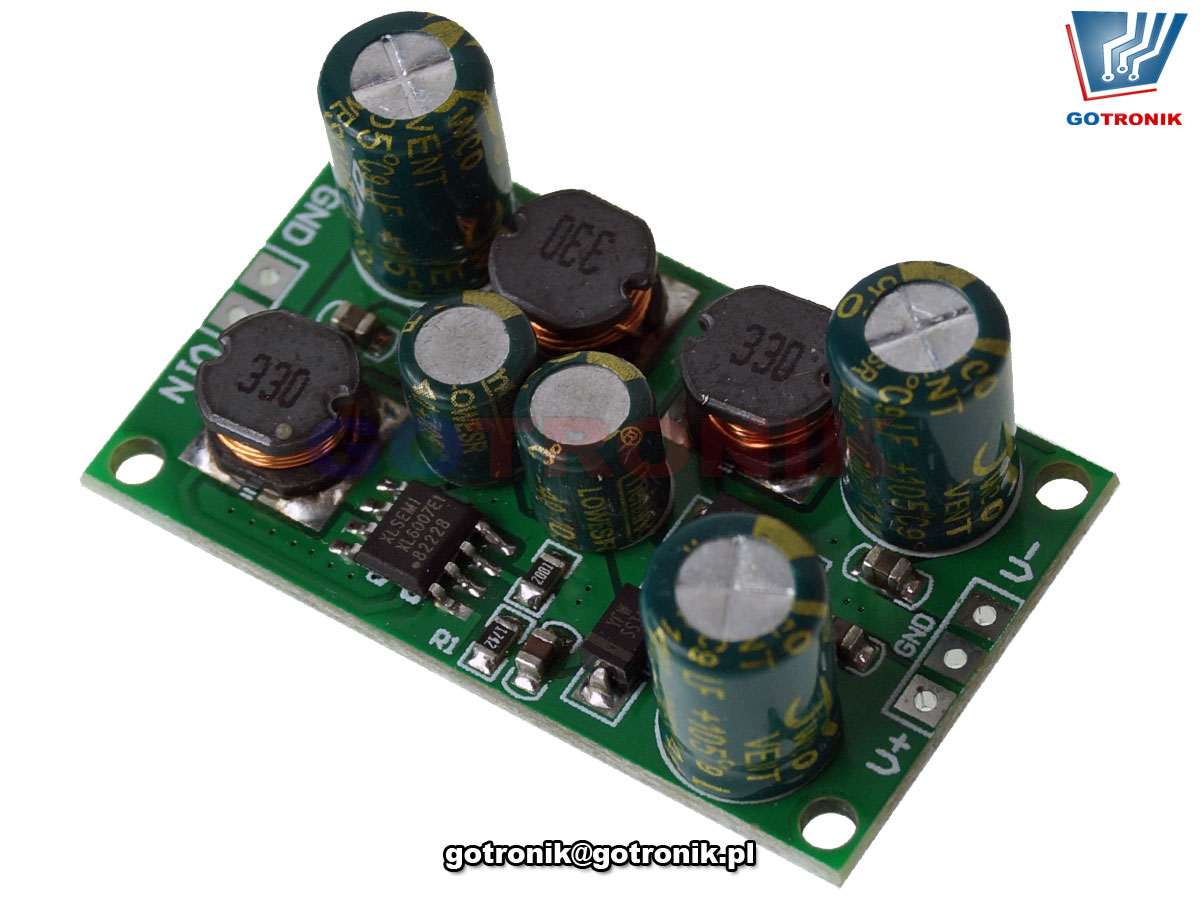

zdjęcia:
przetwornica napięcia symetrycznego, napięcie symetryczne, napięcie ujemne, przetwornica buck boost, impulsowa przetwornica napięcia, przetwornica xl6007, bte-946przetwornica napięcia symetrycznego, napięcie symetryczne, napięcie ujemne, przetwornica buck boost, impulsowa przetwornica napięcia, przetwornica xl6007, bte-946przetwornica napięcia symetrycznego, napięcie symetryczne, napięcie ujemne, przetwornica buck boost, impulsowa przetwornica napięcia, przetwornica xl6007, bte-946przetwornica napięcia symetrycznego, napięcie symetryczne, napięcie ujemne, przetwornica buck boost, impulsowa przetwornica napięcia, przetwornica xl6007, bte-946
