Przetwornica napięcia symetrycznego regulowana ±3V do ±30V
XL6019 impulsowa przetwornica napięcia symetrycznego buck boost, napięcie dodatnie i ujemne, napięcie symetryczne, BTE-940 regulowana
Impulsowa przetwornica napięcia DC-DC typu buck boost oparta na układzie XL6019. Doprowadzając na wejście przetwornicy stałe napięcie DC z przedziału od 3,6V do 30V na wyjściu otrzymujemy podwójne - symetryczne napięcie wyjściowe o regulowanej płynie wartości przy pomocy potencjometru. Użytkownik może ustawić dowolną wartość napięcia symetrycznego z przedziału od ±3 do ±30V dla wyjścia dodatniego i dla wyjścia ujemnego. Czyli w praktyce z pojedynczego napięcia wejściowego otrzymujemy podwójne - symetryczne napięcie wyjściowe regulowane płynnie wg. potrzeby.

XL6019 impulsowa przetwornica napięcia symetrycznego buck boost, napięcie dodatnie i ujemne, napięcie symetryczne, BTE-940 regulowanaXL6019 impulsowa przetwornica napięcia symetrycznego buck boost, napięcie dodatnie i ujemne, napięcie symetryczne, BTE-940 regulowanaXL6019 impulsowa przetwornica napięcia symetrycznego buck boost, napięcie dodatnie i ujemne, napięcie symetryczne, BTE-940 regulowana
XL6019 impulsowa przetwornica napięcia symetrycznego buck boost, napięcie dodatnie i ujemne, napięcie symetryczne, BTE-940

dane techniczne:
  • impulsowa przetwornica napięcia DC-DC
  • przetwornica typu Buck-Boost
  • układ przetwornicy: XL6019E
    ▶  XLSEMI
  • symetryczne napięcie wyjściowe:
    ▶  płynnie regulowane w zakresie: od 3V do 30V
    czyli w praktyce można ustawić wartość np.
    +9V i -9V
    +12V i -12V
    +24V i -24V
    +30V i -30V
  • potencjometr do płynnej regulacji napięcia wyjściowego
  • zasilanie - zakres napięcia wejściowego: 3,6V do 30V
  • maksymalna moc wyjściowa: do 20W
  • prąd spoczynkowy: ok. 4mA
  • częstotliwość pracy przetwornicy: 180kHz
  • sprawność: 69% do 89%
  • wyjście przetwornicy musi być koniecznie obciążenie symetrycznie lub tylko wyjście dodatnie
  • brak możliwości obciążenia tylko wyjścia ujemnego
  • brak zabezpieczeń przed niewłaściwą polaryzacją lub przekroczeniem dopuszczalnego napięcia i prądu
  • złącza zasilania i wyjściowe:
    ▶  terminal block ARK do przykręcenie przewodów
  • płytka PCB dwustronna z metalizacją otworów
  • solder maska w kolorze zielonym
  • nadruk na płytce PCB: eletechsup DD39AJPA
  • wymiary: 60 x 34 x 15mm

praktyczne warunki wykorzystania oferowanej przetwornicy napięcia symetrycznego:
  1. Nie można używać (obciążać) tylko wyjścia ujemnego. Konieczne jest równoczesne obciążenie wyjścia dodatniego i ujemnego
  2. Nie wolna przekraczać dopuszczalnych wartości, szczególnie napięcia wejściowego, oraz maksymalnego obciążenia 20W - tabela obciążeń
  3. W celu uzyskania stabilnego napięcia wyjściowego zaleca się obciążenie prądem większym niż 15mA
  4. Prąd rozruchowy modułu jest 2,5-3 razy większy od prądu roboczego. Dodanie kondensatora z zakresu 1uF-10uF mlcc zmniejsza prąd rozruchowy: rysunek
XL6019 impulsowa przetwornica napięcia symetrycznego buck boost, napięcie dodatnie i ujemne, napięcie symetryczne, BTE-940 regulowanaXL6019 impulsowa przetwornica napięcia symetrycznego buck boost, napięcie dodatnie i ujemne, napięcie symetryczne, BTE-940 regulowana

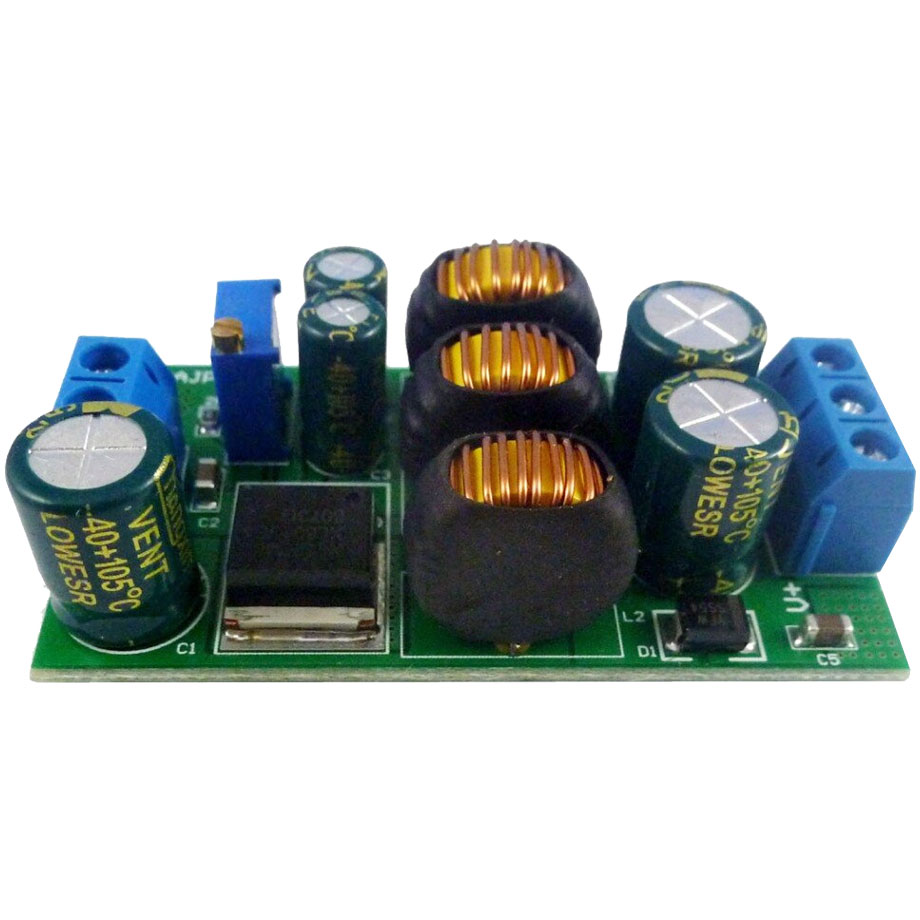

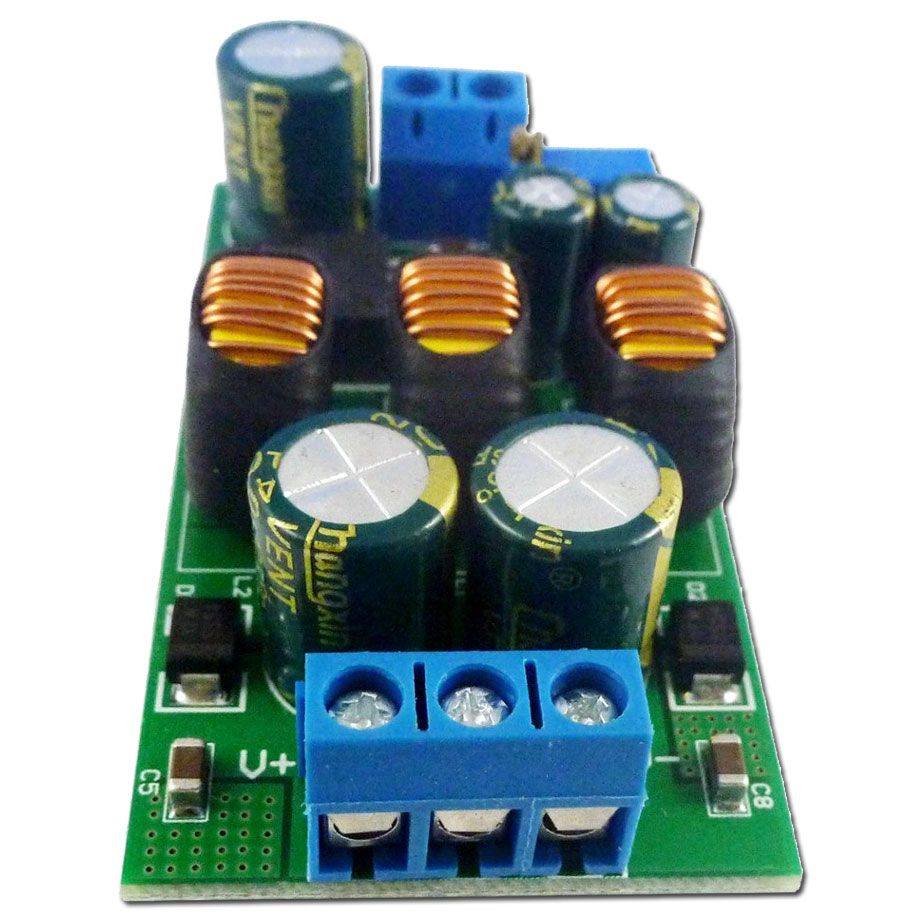

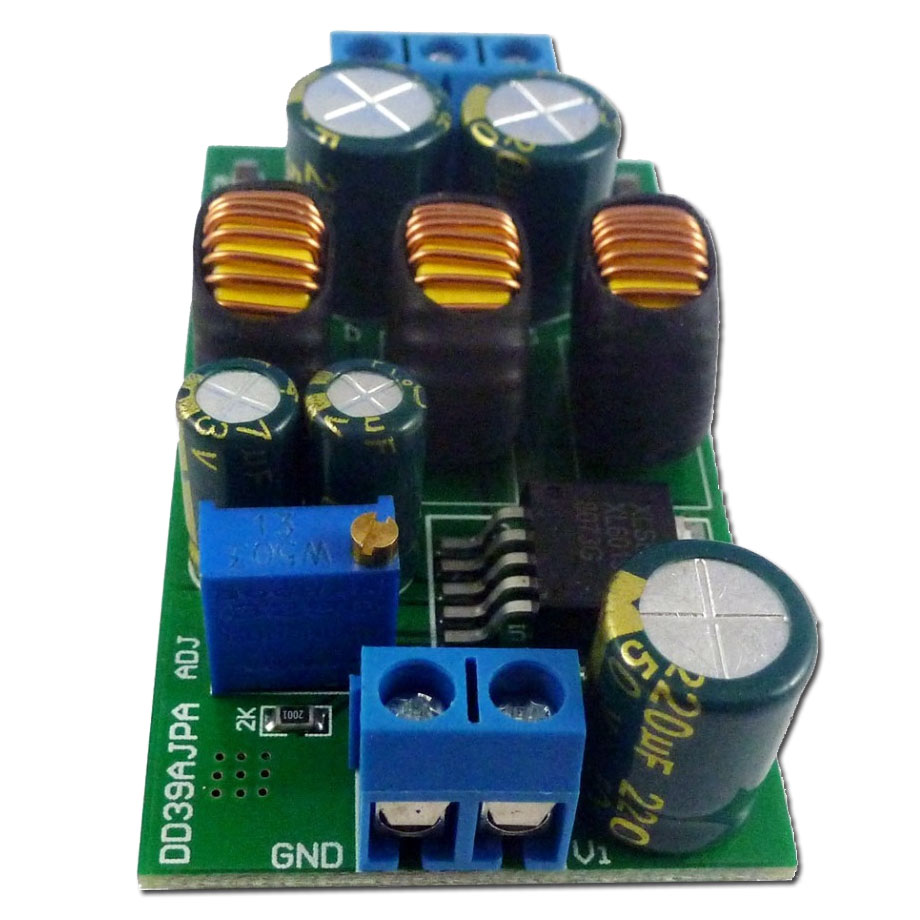

zdjęcia produktu:
XL6019 impulsowa przetwornica napięcia symetrycznego buck boost, napięcie dodatnie i ujemne, napięcie symetryczne, BTE-940 regulowana
XL6019 impulsowa przetwornica napięcia symetrycznego buck boost, napięcie dodatnie i ujemne, napięcie symetryczne, BTE-940 regulowanaXL6019 impulsowa przetwornica napięcia symetrycznego buck boost, napięcie dodatnie i ujemne, napięcie symetryczne, BTE-940 regulowana XL6019 impulsowa przetwornica napięcia symetrycznego buck boost, napięcie dodatnie i ujemne, napięcie symetryczne, BTE-940 regulowanaXL6019 impulsowa przetwornica napięcia symetrycznego buck boost, napięcie dodatnie i ujemne, napięcie symetryczne, BTE-940 regulowana
