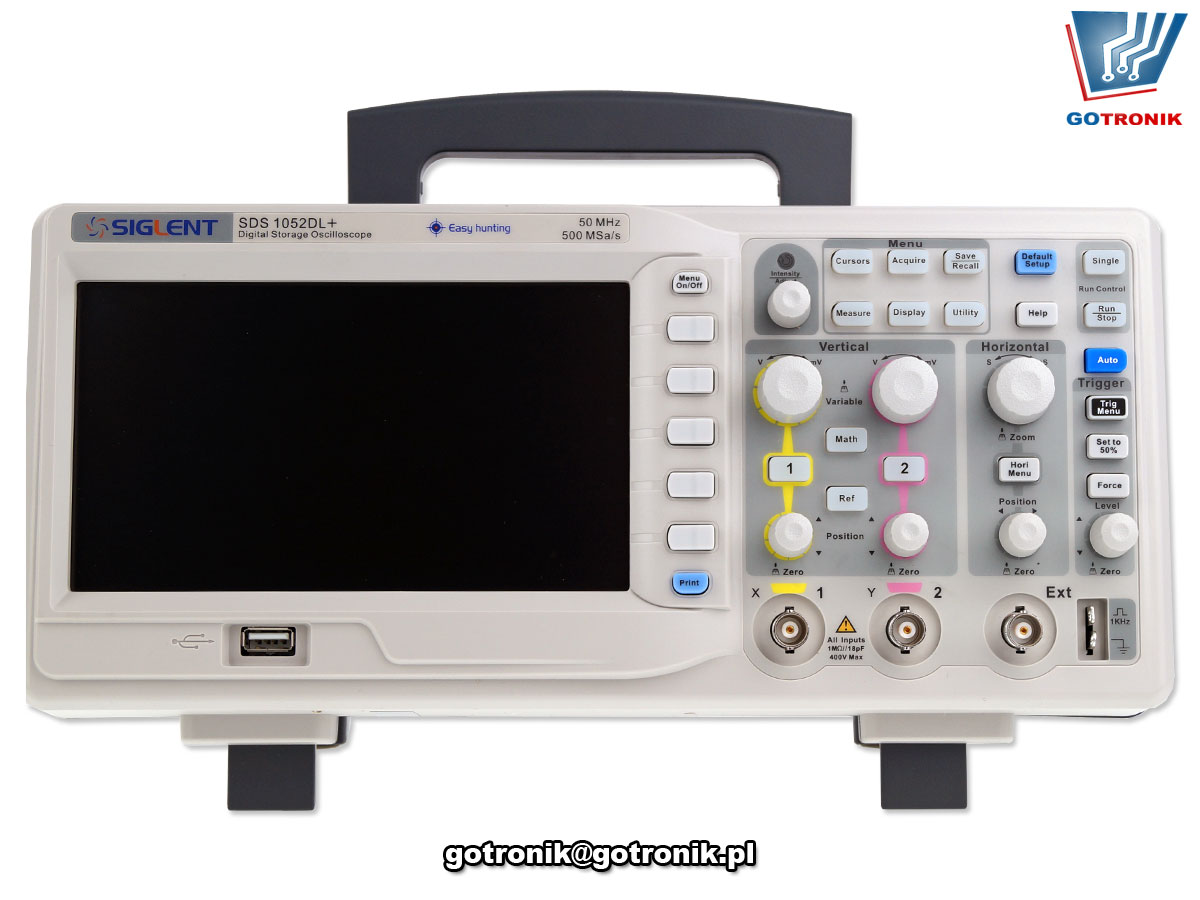

SDS1052DL+ oscyloskop cyfrowy 2x50MHz
SDS1052DL+ oscyloskop cyfrowy 2 x 50MHz produkcji Siglent
SDS1052DL+ to dwukanałowy uniwersalny oscyloskop cyfrowy produkcji Siglent. Każdy z dwóch kanałów wejściowych CH1 i CH2 ma szerokość pasma  po 50MHz. Próbkowanie przetwornika ADC w czasie rzeczywistym wynosi 500MS na sekundę, obsługiwany jest także tryb próbkowania ekwiwalentnego 50GSa/s dla przebiegów okresowych. Obserwowane przebiegi elektryczne - oscylogramy prezentowane są na dużym kolorowym wyświetlacz LCD typu TFT; 7 calowy wyświetlacz w oscyloskopie SDS1052DL+ charakteryzuje sie dużą rozdzielczością 800x480 i 24 bitową paletą barw.  W cyfrowym oscyloskopie SDS1052DL+ początkujący elektronicy docenią funkcję AutoSet czyli samonastawę (samoustwaienie) jednym przyciskiem, czyli o jej wywołaniu oscyloskop sam automatycznie dobierze czułość napięciową, podstawę czasu, rodzaj wyzwalania tak aby doprowadzony sygnał elektryczny do jednego z dwóch wejść oscyloskopu był widoczny na ekranie. 32 funkcje automatycznych pomiarów, funkcje automatyczne jak dodawanie, odejmowanie, mnożenie, dzielenie, analiza widmowa FFT, tryb X-Y do rysowania krzywych Lissajous. Możliwość pomiarów kursorami czasowymi lub napięciowymi w sposób ręczny i automatyczny (śledzenie kursora). W oscyloskopie SDS1052DL+ dodatkowe funkcje rekordera przebiegów, pass/fail (tzw. masek). Cechą szczególną, którą z pewnością docenią początkujący użytkownicy jest POLSKIE MENU w oscyloskopie SDS1052DL+.
Oscyloskop cyfrowy Siglent SDS1052DL+ produkowany jest w oparciu o najnowocześniejsze technologie. SDS1052DL+ posiada nowoczesny wygląd jest łatwy w obsłudze, a parametry zaspokoją potrzeby nawet wymagających użytkowników. Oscyloskop Siglent SDS1052DL+ jest to oscyloskop o uniwersalnym zastosowaniu przeznaczony jest dla profesjonalistów jak i hobbystów. Idealnie sprawdza się w  laboratoriach szkolnych, do pomiarów w serwisowych, oraz szeroko pojętej elektronice.

SDS1052DL+ oscyloskop cyfrowy dwukanałowy 50MHz Siglent uniwersalny LCD z kolorowym ekranemSDS1052DL+ oscyloskop cyfrowy dwukanałowy 50MHz Siglent uniwersalny LCD z kolorowym ekranemSDS1052DL+ oscyloskop cyfrowy dwukanałowy 50MHz Siglent uniwersalny LCD z kolorowym ekranem


prezentacje VIDEO oscyloskopów Siglent z serii SDS1000:






dane techniczne:
  • oscyloskop cyfrowy SDS1052DL+ produkcji Siglent
  • dwa kanały wejściowe CH1 i CH2
  • szerokość pasma analogowego: 50MHz
  • próbkowanie przetwornika ADC 8bit
    ► w czasie rzeczywistym: 500MSa/s
    ► ekwiwalentne: 50GSa/s
  • pamięć próbek: 32k punktów
  • POLSKIE MENU
  • funkcja AUTOSET:
    automatyczne ustawianie parametrów wyświetlania (podstawy czasu, wzmocnienia)
  • funkcja Pass/Fail tzw. maski
  • pomiar przy użyciu kursorów ręczny lub automatyczny
  • 32 automatyczne pomiary parametrów
  • praca w trybie X-Y do rysowania krzywych Lissajous
  • rekorder: rejestrowanie przebiegów
  • KOLOROWY wyświetlacz LCD:
    ► typ matrycy TFT
    ► przekątna: 7 cali
    ► rozdzielczość: 800 x 480
    ► paleta barw: 24 bit
  • interfejsy komunikacyjne:
    ► USB Host
    ► USB device
    ► wyjście BNC dla funkcji Pass/Fail
    ► złącze LAN
  • współpraca z komputerem i oprogramowaniem EasyScope
     EasyScopeX for SDS1000CML+/DL+ Series:
    https://www.siglent.eu/Downloads

szczegółowe parametry charakteryzujące oscyloskop cyfrowy SDS1052DL+ dostępne w poniższych plikach:
SDS1052DL+ oscyloskop cyfrowy dwukanałowy 50MHz Siglent uniwersalny LCD z kolorowym ekranemkatalogowa oscyloskopów z serii SDS1000DL+
SDS1052DL+ oscyloskop cyfrowy dwukanałowy 50MHz Siglent uniwersalny LCD z kolorowym ekranemmanual SDS1052DL+

szerokość pasma analogowego: 50MHz
liczba kanałów wejściowych: CH1, CH2 - dwa kanały wejściowe
EXT - wejście zewnętrznego wyzwalania
próbkowanie w czasie rzeczywistym: 500MSa/s
próbkowanie ekwiwalentne: 50GSa/s
długość rekordu pamięci 32kpts / kanał
czas narastania: <14ns
impedancja wejściowa: 1MΩ, 16pF
zakres regulacji podstawy czasu: od 25ns/działkę do 50s/działkę
w trybie rolowania: 100ms/div ~ 50s/div
zakres regulacji czułości napięciowej: 2mV/działkę do 10V/działkę (sekwencja 1-2-5)
rozdzielczość pionowa: przetwornik ADC o rozdzielczości 8bit
rodzaj wyświetlacza kolorowy ekran LCD typu TFT o przekątnej 7"
rozdzielczość 800x480

podział ekranu oscyloskopu: 8 x 16 działek (div)
próbkowanie sygnału: najwyższe próbkowanie wynosi >1000x /s
rodzaje sprzężenia wejścia: DC, AC, GND
maksymalne napięcie wejściowe: 400Vpp
typy wyzwalania: Edge- zboczem
Pulse - szerokością impulsu
Video - video
Slope - zboczem
Alternative - alternatywne (naprzemienne)
tryby wyzwalania: Auto - automatyczne
Normal - normalne
Single – pojedyncze
źródła wyzwalania: CH1, CH2, Ext, Ext/5, AC Line
zapis i przywołanie: dwie grupy przebiegów referencyjnych
10 grup przebiegów zarejestrowanych
20 grup ustawień wewnętrznych funkcji zapis / przywołanie
możliwy zapis / przywołanie z pamięci USB
pomiary automatyczne: Vpp, Vmax, Vmin, Vamp, Vtop, Vbase, Cmean, Mean, Vrms, Crms, ROVShoot, FOVShoot, RPREShoot, FPREShoot, Freq, Period, Rise time, Fall time, +Width, -Width, +Duty, -Duty, BWid, Phase, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
tryby pomiaru kursorami: Manualny, automatyczny, śledzenie
rodzaj próbkowania w czasie rzeczywistym, ekwiwalentne
uśrednianie przebiegu: 4; 16; 32; 64; 128; 256
funkcje matematyczne: dodawanie, odejmowanie, mnożenie, dzielenie
analiza widmowa FFT
rodzaj okna: Hanninga, Hamminga, Blackmana, Prostokątne
Ilość próbek: 1024
tryb X-Y
krzywa Lissajous
dla próbkowania: 5kSa/s~500MSa/s (w sekwencji 1-2-5)
tryb wyświetlania: X-T, X-Y, skanowanie, rollowanie
czas wyświetlania menu: 2s, 5s, 10s, 20s, ciągle
języki menu: POLSKIE MENU, angielski, chiński tradycyjny, chiński uproszczony, arabski, francuski, niemiecki, rosyjski, hiszpański, portugalski, japoński, koreański, włoski
zasilanie sieciowe: 100~240VAC; 45Hz~440Hz; 50VA max
wymiary: 323mm x 135mm x 157mm (szer x głęb x wys)
waga: 2,5kg
interfejsy komunikacyjne: USB Host – współpraca z pamięciami przenośnymi USB Flash
USB Device – zdalne sterowanie funkcjami urządzenia oraz PictBridge (drukowanie)
wyjście BNC -komparator funkcji Pass/Fail
wyjście LAN
wyposażenie: oscyloskop cyfrowy SDS1052DL+
sondy oscyloskopowe z przełączanym dzielnikiem napięcia x1/x10 x2szt.
przewód zasilający
przewód USB
oprogramowanie EasyScope do ściągnięcia ze strony producenta
alt

długość rekordu pamięci do 30k (30 000 punktów)
alt
Long Memory 32 Kpts

Korzystając z trybu długiej pamięci, użytkownicy mogą użyć wyższej częstotliwości próbkowania, aby uchwycić więcej sygnału i szybko powiększyć iskupić się na interesującym obszarze.

32 automatyczne pomiary parametrów i 5 wyświetlanie parametrów w dolnym ekranie
alt
Oscyloskopy z serii SDS1000DL+ umożliwiają automatyczny pomiary 32 różnych parametrów: napięciowych, czasowych i opóźnienia. Wszystkie 32 parametry wyświetlane są równocześnie na ekranie oscyloskopu. Użytkownik ma także możliwość zdefiniowania 5 parametrów wyświetlanych w dolnej części ekranu, poza obszarem oscylogramu.
ZOOM - funkcja powiększania
alt
Funkcja powiększania ZOOM umożliwia częściowe rozszerzenie przebiegu, dając użytkownikowi możliwość szczegółowej obserwacji wycinka przebiegu elektrycznego. Funkcja ZOOM jest wygodnym sposobem lokalizacji określonego fragmentu przebiegu (obserwacji szczegółów).
funkcja Pass / Fail
altFunkcja Pass/Fail monitorująca spełnienie warunku dobry/zły pozwala na stworzenie tzw. maski i monitorowanie zmian sygnałów i wyprowadzanie sygnału „dobry” (pass) lub „zły” (fail) poprzez ocenę czy sygnał wejściowy mieści się w masce wcześniej zdefiniowanej, czy też nie. Funkcja komparacji porównywania porównuje bieżący zmierzony ślad ze śladem maski szablonu dzięki czemu nadaje się do długoterminowego monitorowania sygnału lub zautomatyzowanej produkcji i testowania linii.
funkcje matematyczne
alt
Oscyloskop SDS1052DL+ wyposażony został w 5 funkcji matematycznych pozwalających: dodawać, odejmować, mnożyć i dzielić sygnały z kanałów CH1 i CH2. Piątą funkcją jest analiza widmowa FFT wyświetlana na podzielonym ekranie oscyloskopu.
rejestrator przebiegów REKORDER
alt
Rejestrator przebiegu (tzw. rekorder) może zarejestrować przebieg sygnału wejściowego z kanału 1 i 2,przy maksymalnej długości rekordu 2500 ramek. Tę funkcję rejestracji można też uaktywnić wyprowadzanym sygnałem selekcji „dobry/zły”, co czyni tę funkcję szczególnie przydatną do wychwytywania w długim czasie nietypowych sygnałów, bez potrzeby ich stałego monitorowania. Oscyloskop SDS1052DL+ ma wbudowaną pamięć 7M dla rejestratora i obsługuje także zewnętrzne pamięci USB.
odtwarzanie zapisanych danych
altOdtwarzanie danych do obserwacji i analizy przez użytkownika zapisanych wcześniej funkcją rekordera przebiegów
wbudowana pomoc online
alt
interfejsy w oscyloskopie SDS1052DL+
alt
USB Host (przedni panel) – współpraca z pamięciami przenośnymi USB Flash
USB Device – zdalne sterowanie funkcjami urządzenia oraz PictBridge (drukowanie)
wyjście BNC -komparator funkcji Pass/Fail



SDS1052DL+ oscyloskop cyfrowy dwukanałowy 50MHz Siglent uniwersalny LCD z kolorowym ekranemSDS1052DL+ oscyloskop cyfrowy dwukanałowy 50MHz Siglent uniwersalny LCD z kolorowym ekranemSDS1052DL+ oscyloskop cyfrowy dwukanałowy 50MHz Siglent uniwersalny LCD z kolorowym ekranemSDS1052DL+ oscyloskop cyfrowy dwukanałowy 50MHz Siglent uniwersalny LCD z kolorowym ekranemSDS1052DL+ oscyloskop cyfrowy dwukanałowy 50MHz Siglent uniwersalny LCD z kolorowym ekranemSDS1052DL+ oscyloskop cyfrowy dwukanałowy 50MHz Siglent uniwersalny LCD z kolorowym ekranem
SDS1052DL+ oscyloskop cyfrowy dwukanałowy 50MHz Siglent uniwersalny LCD z kolorowym ekranemzestaw zawiera:
  • oscyloskop cyfrowy SDS1052DL+
  • sondy oscyloskopowe z przełączanym dzielnikiem napięcia x1/x10 x2szt.
  • przewód zasilający
  • przewód USB
  • oprogramowanie EasyScope do ściągnięcia ze strony producenta
  • oryginalny karton z grafiką
Firma Gotronik jest autoryzowanym dystrybutorem Silent na rynku polskim.

gwarancja:
  • 24 miesiące
  • gwarancji nie podlegają elementy naturalnie zużywające się, takie jak elementy grzejne, elementy ruchome, żarówki, filtry, bezpieczniki itp.
SDS1052DL+ oscyloskop cyfrowy dwukanałowy 50MHz Siglent uniwersalny LCD z kolorowym ekranemSDS1052DL+ oscyloskop cyfrowy dwukanałowy 50MHz Siglent uniwersalny LCD z kolorowym ekranemSDS1052DL+ oscyloskop cyfrowy dwukanałowy 50MHz Siglent uniwersalny LCD z kolorowym ekranem
<
Autor recenzji: Bartosz Kaźmierczak Ocena produktu: Ocena produktu 5/5 Data napisania recenzji: 08-12-2014
Od kilku miesięcy korzystam z tego oscyloskopu, głównie przy diagnostyce sprzętu audio i pracy nad drobnymi projektami. Jestem bardzo zadowolony z działania, jak do tej pory jedynym problemem było połączenie z komputerem poprzez port USB. Znalezienie odpowiednich sterowników nie jest takie oczywiste, ale możliwe. Wszystkie pozostałe funkcje działają bez zarzutu. Jak na tą cenę sprzęt wykonany jest bardzo dobrze. Zdecydowanie polecam do podstawowych zastosowań.
