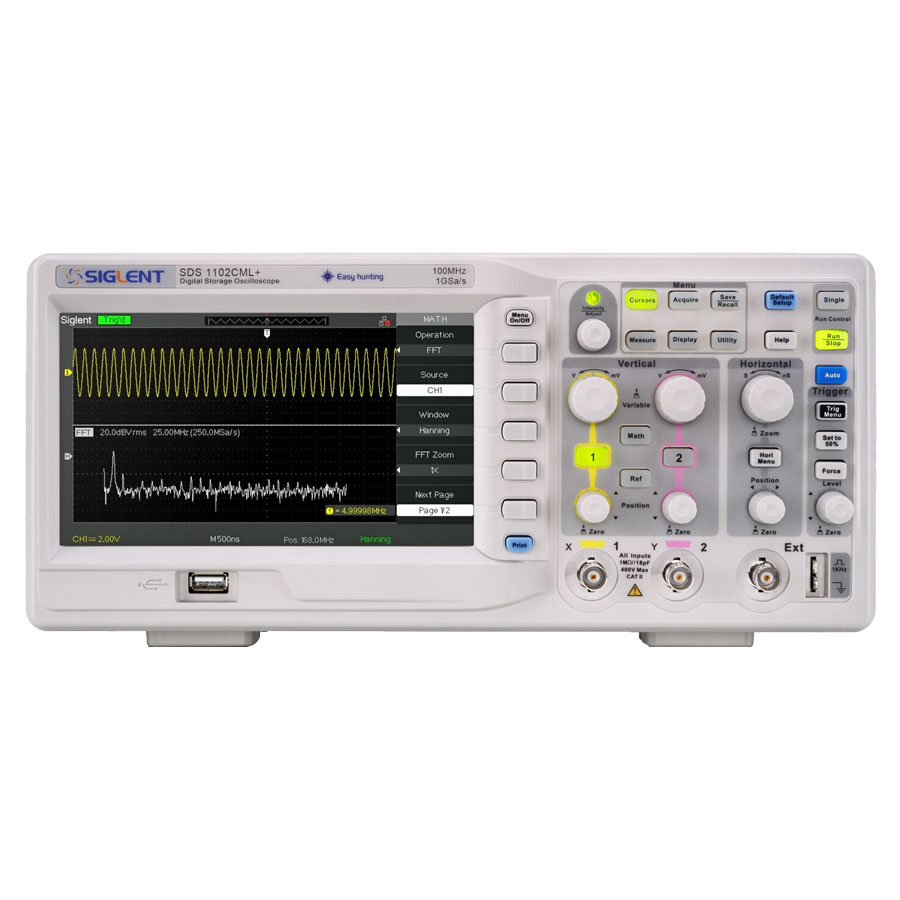

SDS1102CML+ oscyloskop cyfrowy 2x100MHz
sds1102cml+ oscyloskop cyfrowy 2 x 50MHz produkcji Siglent
SDS1102CML+ to dwukanałowy uniwersalny oscyloskop cyfrowy produkcji Siglent. Każdy z dwóch kanałów wejściowych CH1 i CH2 ma szerokość pasma  po 100MHz. Próbkowanie przetwornika ADC w czasie rzeczywistym wynosi 1GSa na sekundę. Obserwowane przebiegi elektryczne - oscylogramy prezentowane są na dużym kolorowym wyświetlaczu LCD typu TFT; 7 calowy wyświetlacz w oscyloskopie SDS1102CML+ charakteryzuje sie dużą rozdzielczością 800x480 i 24 bitową paletą barw.  W cyfrowym oscyloskopie SDS1102CML+ początkujący elektronicy docenią funkcję AutoSet czyli samonastawę (samoustwaienie) jednym przyciskiem, czyli o jej wywołaniu oscyloskop sam automatycznie dobierze czułość napięciową, podstawę czasu, rodzaj wyzwalania tak aby doprowadzony sygnał elektryczny do jednego z dwóch wejść oscyloskopu był widoczny na ekranie. 32 funkcje automatycznych pomiarów, funkcje automatyczne jak dodawanie, odejmowanie, mnożenie, dzielenie, analiza widmowa FFT, tryb X-Y do rysowania krzywych Lissajous. Możliwość pomiarów kursorami czasowymi lub napięciowymi w sposób ręczny i automatyczny (śledzenie kursora). W oscyloskopie SDS1102CML+ dodatkowe funkcje rekordera przebiegów, pass/fail (tzw. masek). Cechą szczególną, którą z pewnością docenią początkujący użytkownicy jest POLSKIE MENU w oscyloskopie SDS1102CML+.
Oscyloskop cyfrowy Siglent SDS1102CML+ produkowany jest w oparciu o najnowocześniejsze technologie. SDS1102CML+ posiada nowoczesny wygląd jest łatwy w obsłudze, a parametry zaspokoją potrzeby nawet wymagających użytkowników. Oscyloskop Siglent SDS1102CML+ jest to oscyloskop o uniwersalnym zastosowaniu przeznaczony jest dla profesjonalistów jak i hobbystów. Idealnie sprawdza się w  laboratoriach szkolnych, do pomiarów w serwisowych, oraz szeroko pojętej elektronice.

OSCYLOSKOP SDS1102CML+ POSIADA MENU W JĘZYKU POLSKIM
SDS1102CML+ oscyloskop cyfrowy dwukanałowy 100MHz Siglent uniwersalny LCD z kolorowym ekranem

dane techniczne:
  • oscyloskop cyfrowy SDS1102CML+ produkcji Siglent
  • dwa kanały wejściowe CH1 i CH2
  • szerokość pasma analogowego: 100MHz
  • przetwornik analogowo-cyfrowy ADC:
    ► w czasie rzeczywistym: 1GSa/s
    ► rozdzielczość pionowa: 8bit
  • pamięć próbek: 2Mpts
    2 miliony próbek
  • POLSKIE MENU
  • funkcja AUTOSET:
    automatyczne ustawianie parametrów wyświetlania (podstawy czasu, wzmocnienia)
  • tryby wyzwalania:
    ► Edge - poziomem
    ► Pulse Width - szerokością impulsu
    ► Video - (PAL, SECAM, NTSC)
    ► Slope - typem zbocza
    - narastającym
    - opadającym
    - narastającym i opadającym
    ► Alternative - naprzemiennie (kanałami CH1 i CH2)
  • funkcja Pass/Fail tzw. maski
  • pomiar przy użyciu kursorów ręczny lub automatyczny
  • 32 automatyczne pomiary parametrów
  • praca w trybie X-Y do rysowania krzywych Lissajous
  • rekorder: rejestrowanie przebiegów
  • KOLOROWY wyświetlacz LCD:
    ► typ matrycy TFT
    ► przekątna: 7 cali
    ► rozdzielczość: 800 x 480
    ► paleta barw: 24 bit
  • interfejsy komunikacyjne:
    ► USB Host
    ► USB device
    ► wyjście BNC dla funkcji komparatora Pass/Fail
    ► złącze LAN
  • współpraca z komputerem i oprogramowaniem EasyScope
     EasyScopeX for SDS1000CML+/DL+ Series:
    https://www.siglent.eu/Downloads
  • obsługa komend SCPI
  • stosunkowo niewielkie wymiary i zgrabna obudowa
    sprzęt zajmuje niewiele miejsca na stole
  • podświetlane niektóre przyciski
SDS1102CML+ oscyloskop cyfrowy dwukanałowy 100MHz Siglent uniwersalny LCD z kolorowym ekranemSDS1102CML+ oscyloskop cyfrowy dwukanałowy 100MHz Siglent uniwersalny LCD z kolorowym ekranemSDS1102CML+ oscyloskop cyfrowy dwukanałowy 100MHz Siglent uniwersalny LCD z kolorowym ekranem
Siglent producent oscyloskopów cyfrowych w miejsce dobrze znanej na rynku serii SDS1000CML wprowadził zmodyfikowaną serię SDS1000CML+. Nowa seria oscyloskopów z "plusem" została wyposażona w nowocześniejszy ekran TFT-LCD o rozdzielczości 800x480 i przekątnej ekranu 7cali (stawa wersja SDS1000CML bez "plus" miała rozdzielczość 480x234). Dodatkowo oscyloskopy SDS1000CML+ wyposażone są w złącze LAN. Pozostałe parametry jak szybkość próbkowania, długość pamięci rekordu pozostały takie same.

szczegółowe parametry charakteryzujące oscyloskop cyfrowy SDS1102CML+ dostępne w poniższych plikach:

SDS1102CML+ oscyloskop cyfrowy dwukanałowy 100MHz Siglent uniwersalny LCD z kolorowym ekranemkatalogowa oscyloskopów z serii SDS1000DL+
SDS1102CML+ oscyloskop cyfrowy dwukanałowy 100MHz Siglent uniwersalny LCD z kolorowym ekranemmanual SDS1102CML+

porównanie parametrów oscyloskopów cyfrowych z serii SDS1000CML+ Siglent
model oscyloskopu SDS1072CML+ SDS1102CML+ SDS152CML+
szerokość pasma 70MHz 100MHz 150MHz
liczba kanałów CH1, CH2 - dwa analogowe kanały wejściowe
EXT - wejście zewnętrznego sygnału wyzwalającego
próbkowanie w czasie rzeczywistym 1GSa/s
długość rekordu 2Mpts
czas narastania: < 5ns < 3.5ns < 2.3ns
impedancja wejściowa: 1MΩ‖17pF
zakres podstawy czasu: 5.0ns/div-50s/div 2.5ns/div-50s/div
Scan: 100ms-50s/div
czułość napięciowa: 2mV-10V/div
rozdzielczość pionowa: 8bit
źródła wyzwalania: CH1, CH2, Ext, Ext/5, AC Line
typy wyzwalania: Edge, Pulse, Video, Slope, Alternative
operacje matematyczne: +, -, ×, ÷, FFT
filtry cyfrowe: High pass, Low pass, Band pass, Band Stop
maksymalne napięcie wejściowe: ±400V (DC+AC Pk-Pk), CAT I, CAT II
wewnętrzna pamięć: dwie grupy przebiegów referencyjnych
10 grup przebiegów zarejestrowanych
20 grup ustawień wewnętrznych funkcji zapis / przywołanie
zewnętrzna pamięć: możliwy zapis / przywołanie z pamięci USB
w formacie bitmapy, pliku CSV, zapis przebiegu, zapis ustawień
obsługiwane języki menu: POLSKIE MENU, English, French, German, Russian, Spanish, Simplified Chinese, Traditional Chinese, Portuguese, Japanese, Korean, Italian, Arabic
interfejsy: USB Host – współpraca z pamięciami przenośnymi USB Flash
USB Device – zdalne sterowanie funkcjami urządzenia oraz PictBridge (drukowanie)
LAN - złącze sieciowe
wyjście BNC -komparator funkcji Pass/Fail
wyświetlacz: kolorowy ekran LCD typu TFT o przekątnej 7"
rozdzielczość 800x480
zasilanie: AC 100-240V, 45Hz-440Hz, 50VA Max

przezentacja przebiegów - oscylogramów zapisanych na pendrive oscyloskopem SDS1102CML+


alt
Normal Memory (40 Kpts)


długość rekordu pamięci do 2M (2 000 000 punktów)
rekord pamięci 2Mpts w oscyloskopie SDS1102CML+
Long Memory 2Mpts

Korzystając z trybu długiej pamięci, użytkownicy mogą użyć wyższej częstotliwości próbkowania, aby uchwycić więcej sygnału i szybko powiększyć iskupić się na interesującym obszarze.
32 automatyczne pomiary parametrów i 5 wyświetlanie parametrów w dolnym ekranie
32 automatyczne pomiary parametrów i 5 wyświetlanie parametrów w dolnym ekranie
Oscyloskopy z serii SDS1000DL+ umożliwiają automatyczny pomiary 32 różnych parametrów: napięciowych, czasowych i opóźnienia. Wszystkie 32 parametry wyświetlane są równocześnie na ekranie oscyloskopu. Użytkownik ma także możliwość zdefiniowania 5 parametrów wyświetlanych w dolnej części ekranu, poza obszarem oscylogramu.
ZOOM - funkcja powiększania
ZOOM - funkcja powiększania w oscyloskopie cyfrowym SDS1102CML+ Siglent
Funkcja powiększania ZOOM umożliwia częściowe rozszerzenie przebiegu, dając użytkownikowi możliwość szczegółowej obserwacji wycinka przebiegu elektrycznego. Funkcja ZOOM jest wygodnym sposobem lokalizacji określonego fragmentu przebiegu (obserwacji szczegółów).
funkcja Pass / Fail
funkcja Pass Fail oscyloskop SDS1102CML+Funkcja Pass/Fail monitorująca spełnienie warunku dobry/zły pozwala na stworzenie tzw. maski i monitorowanie zmian sygnałów i wyprowadzanie sygnału „dobry” (pass) lub „zły” (fail) poprzez ocenę czy sygnał wejściowy mieści się w masce wcześniej zdefiniowanej, czy też nie. Funkcja komparacji porównywania porównuje bieżący zmierzony ślad ze śladem maski szablonu dzięki czemu nadaje się do długoterminowego monitorowania sygnału lub zautomatyzowanej produkcji i testowania linii.
funkcje matematyczne
funkcje matematyczne i analiza widmowa Fouriera SDS1102CML+
Oscyloskop SDS1102CML+ wyposażony został w 5 funkcji matematycznych pozwalających: dodawać, odejmować, mnożyć i dzielić sygnały z kanałów CH1 i CH2. Piątą funkcją jest analiza widmowa FFT wyświetlana na podzielonym ekranie oscyloskopu.
rejestrator przebiegów REKORDER
rejestrator przebiegów REKORDER w oscyloskopie cyfrowym
Rejestrator przebiegu (tzw. rekorder) może zarejestrować przebieg sygnału wejściowego z kanału 1 i 2,przy maksymalnej długości rekordu 2500 ramek. Tę funkcję rejestracji można też uaktywnić wyprowadzanym sygnałem selekcji „dobry/zły”, co czyni tę funkcję szczególnie przydatną do wychwytywania w długim czasie nietypowych sygnałów, bez potrzeby ich stałego monitorowania. Oscyloskop SDS1102CML+ ma wbudowaną pamięć 7M dla rejestratora i obsługuje także zewnętrzne pamięci USB.
odtwarzanie zapisanych danych
odtwarzanie zapisanych danych na ekranie oscyloskopuOdtwarzanie danych do obserwacji i analizy przez użytkownika zapisanych wcześniej funkcją rekordera przebiegów
wbudowana pomoc online
pomoc w obsłudze oscyloskopu
interfejsy w oscyloskopie SDS1102CML+
złacze LAN oscyloskop SDS1102CML+
USB Host (przedni panel) – współpraca z pamięciami przenośnymi USB Flash
USB Device – zdalne sterowanie funkcjami urządzenia oraz PictBridge (drukowanie)
wyjście BNC -komparator funkcji Pass/Fail



SDS1102CML+ oscyloskop cyfrowy dwukanałowy 100MHz Siglent uniwersalny LCD z kolorowym ekranemSDS1102CML+ oscyloskop cyfrowy dwukanałowy 100MHz Siglent uniwersalny LCD z kolorowym ekranemSDS1102CML+ oscyloskop cyfrowy dwukanałowy 100MHz Siglent uniwersalny LCD z kolorowym ekranemSDS1102CML+ oscyloskop cyfrowy dwukanałowy 100MHz Siglent uniwersalny LCD z kolorowym ekranemSDS1102CML+ oscyloskop cyfrowy dwukanałowy 100MHz Siglent uniwersalny LCD z kolorowym ekranemSDS1102CML+ oscyloskop cyfrowy dwukanałowy 100MHz Siglent uniwersalny LCD z kolorowym ekranem
SDS1102CML+ oscyloskop cyfrowy dwukanałowy 100MHz Siglent uniwersalny LCD z kolorowym ekranemzestaw zawiera:
  • oscyloskop cyfrowy SDS1102CML+
  • sondy oscyloskopowe z przełączanym dzielnikiem napięcia x1/x10 x2szt.
  • przewód zasilający
  • przewód USB
  • oprogramowanie EasyScope do ściągnięcia ze strony producenta
  • oryginalny karton z grafiką
Firma Gotronik jest autoryzowanym dystrybutorem Silent na rynku polskim.

gwarancja:
  • 24 miesiące
  • gwarancji nie podlegają elementy naturalnie zużywające się, takie jak elementy grzejne, elementy ruchome, żarówki, filtry, bezpieczniki itp.
