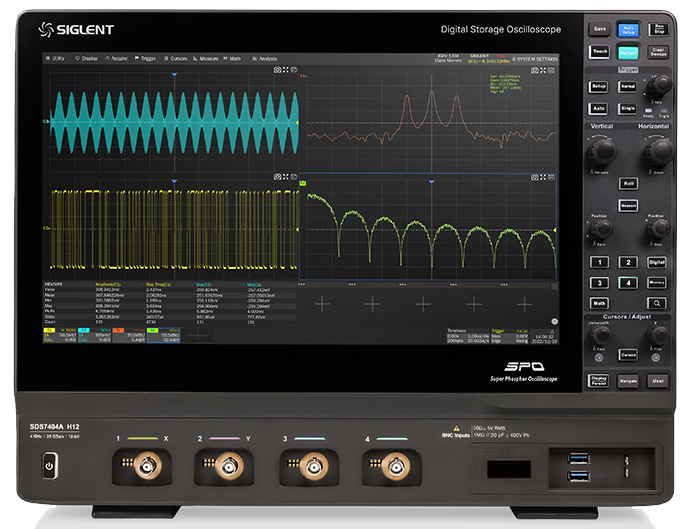

SDS7404A oscyloskop cyfrowy 12 bitowy 4GHz 4 kanały + EXT Siglent

Dane techniczne:
- producent: Siglent
- model: SDS7404A
- pasmo przenoszenia: 4GHz
- liczba kanałów: 4
- częstotliwość próbkowania: max 20 GSa/s (dual-channel), 10GSa/s (3 lub 4 kanały)
- rozdzielczość pionowa: 12-bitowa, z możliwością zwiększenia do 16-bit w trybie ERES
- poziom szumów tła: 260 μVrms @ 6 GHz
- głębokość pamięci: 500 Mpts na kanał, z opcją rozszerzenia do 1 Gpts na kanał
- technologia SPO
- szybkość  przechwytywania przebiegów: do 1 000 000 wfm/s
- obsługa 256-poziomowej gradacji intensywności
- obsługa trybu wyświetlania temperatury barwowej
- cyfrowy system wyzwalania
- 4 ścieżki Math
- tryby wyzwalania: Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Qualified, Nth edge, Setup/hold, Delay and Video
- funkcja Zone Trigger
- protokoły: I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester, , ARINC429, USB 2.0
- funkcje analizy:
▶ nagrywanie historii przebiegów z maksymalną długością do 124 000 klatek
▶ automatyczne pomiary ponad 50 parametrów, z obsługą statystyk, histogramów, trendów oraz bramkowania
▶ cztery ścieżki matematyczne, w tym FFT do 32 Mpts, filtrowanie, operacje arytmetyczne, całkowanie, różniczkowanie itp.
▶ zaawansowane narzędzia analityczne, takie jak wyszukiwanie, nawigacja, skanowanie sygnału, woltomierz cyfrowy, licznik, histogram przebiegu, wykres charakterystyki częstotliwościowej, analiza mocy, analiza oka/jittera oraz testy zgodności
- wyświetlacz: cyfrowy, 15,6", dotykowy, 1920x1080px, obsługuje gesty wielodotykowe
- obsługa zdalnego sterowania przez wbudowany serwer WWW za pośrednictwem sieci LAN
- możliwość podłączenia zewnętrznej myszy i klawiatury
- interfejsy: 4x USB Host 3.1 Gen 1, 2x USB 3.0 Host, USB 2.0 Device Device, 2x 1000M LAN, DVI-D, DP 1.2, HDMI 1.4, Audio, External Triger In, Aux Out (Pass/Fail, Trigger Out )), 10 MHz In, 10 MHz Out



Parametry funkcji statystycznych

Głęboka pamięć FFT

Strefa wyzwalania

Analiza Eye/Jitter

Funkcja historii

Tryb sekwencji

Wyszukiwanie i nawigacja

Długość zapisu

Funkcja High Speed

Kompleksowa łączność


Funkcje wyzwalania

Pomiar różnorodnych parametrów

Dekodowanie magistrali szeregowej

Zaawansowane funkcje matematyczne

Szybka aktualizacja kształtu fali

Zestaw zawiera:
- 1x oscyloskop cyfrowy SDS7304A
- 1x kabel USB
- 1x instrukcja obsługi
- 1x sonda pasywna/kanał
- 1x certyfikat kalibracji
- 1x kabel zasilający
- 1x mysz bezprzewodowa
- 1x osłona
