SHTC3 czujnik temperatury i wilgotności RS485 Modbus obudowa na szynę DIN
Czas wysyłki: 24 godziny
Koszt wysyłki: od 11,99 zł
Numer katalogowy: RBS-155
Kod producenta: SHT20 / SHTC3 / XY-MD02
Stan magazynowy:
Stan produktu: Nowy
- Opis produktu
- Parametry komunikacji RS485 (Modbus RTU)
- Recenzje produktu (0)

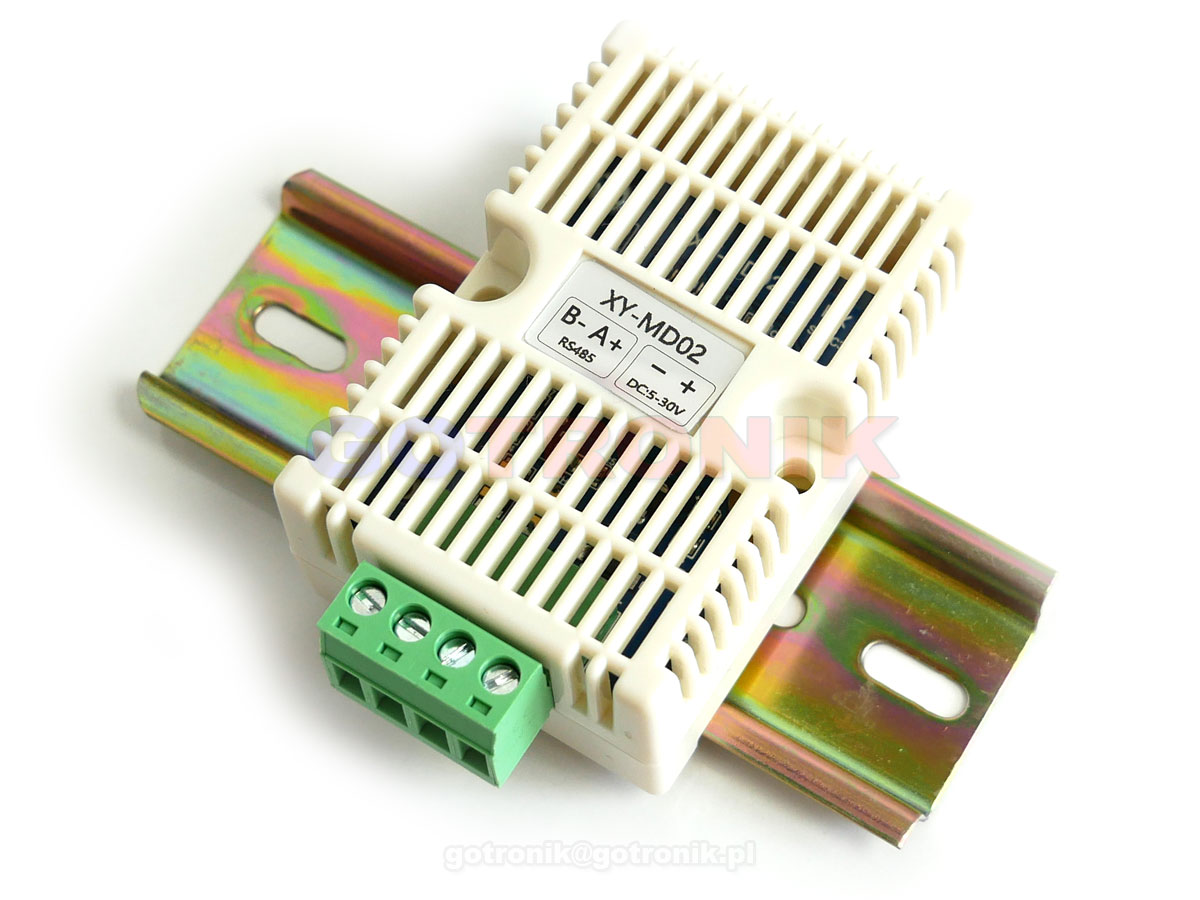

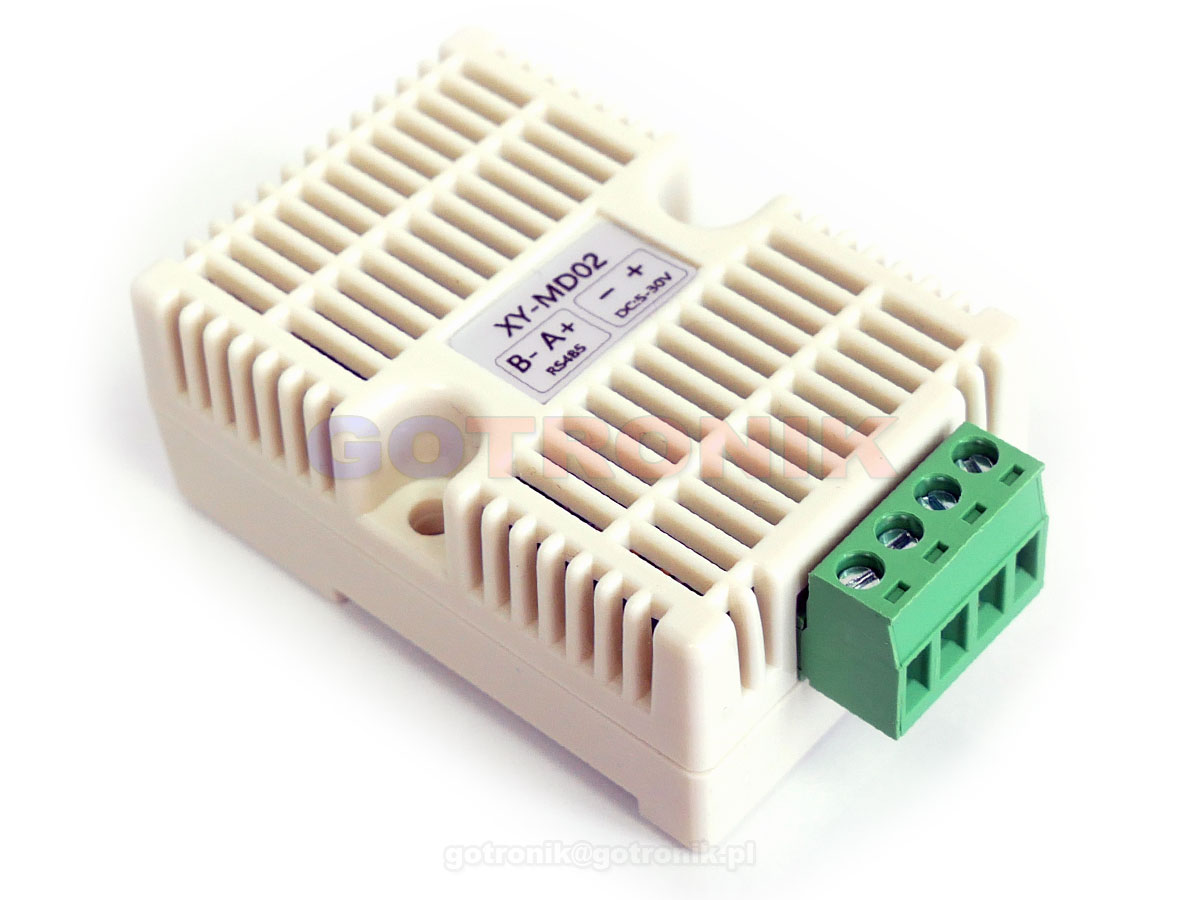

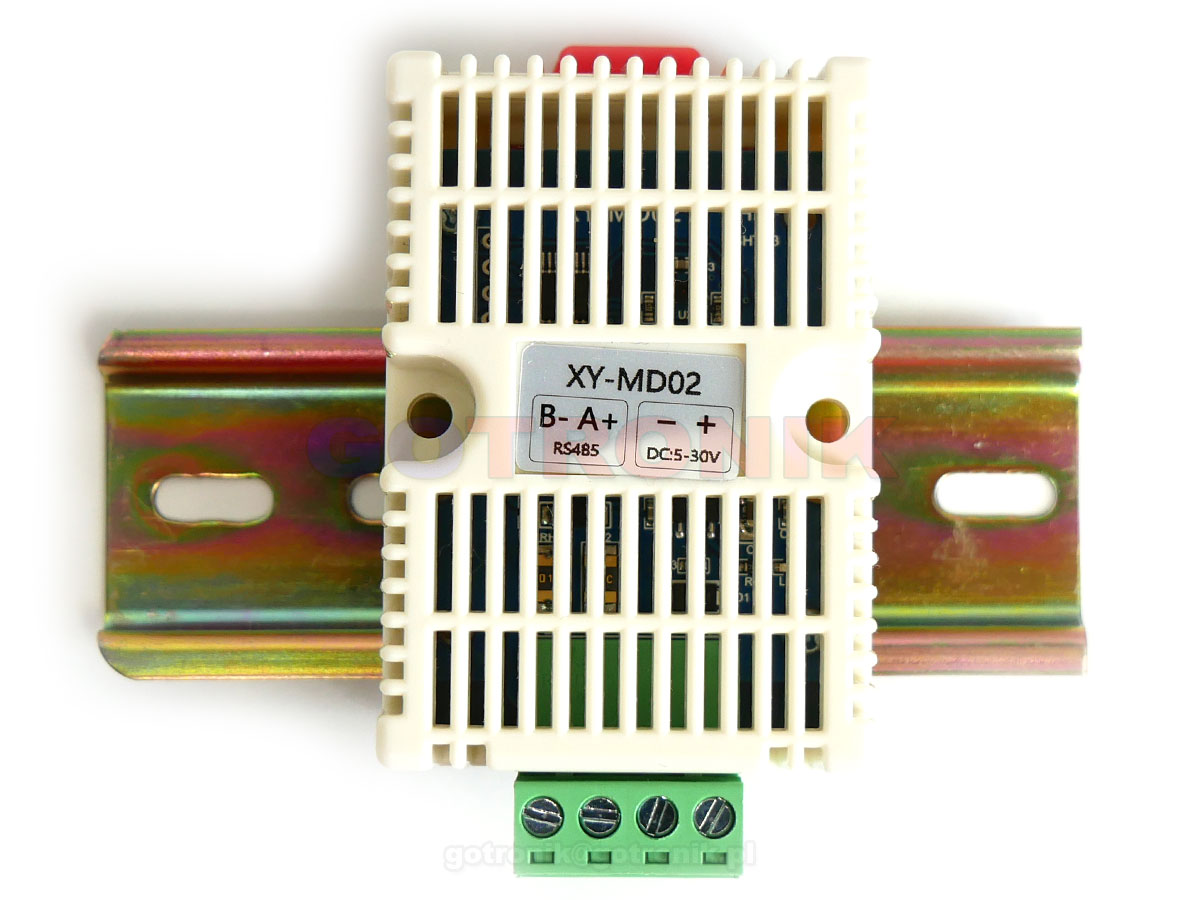

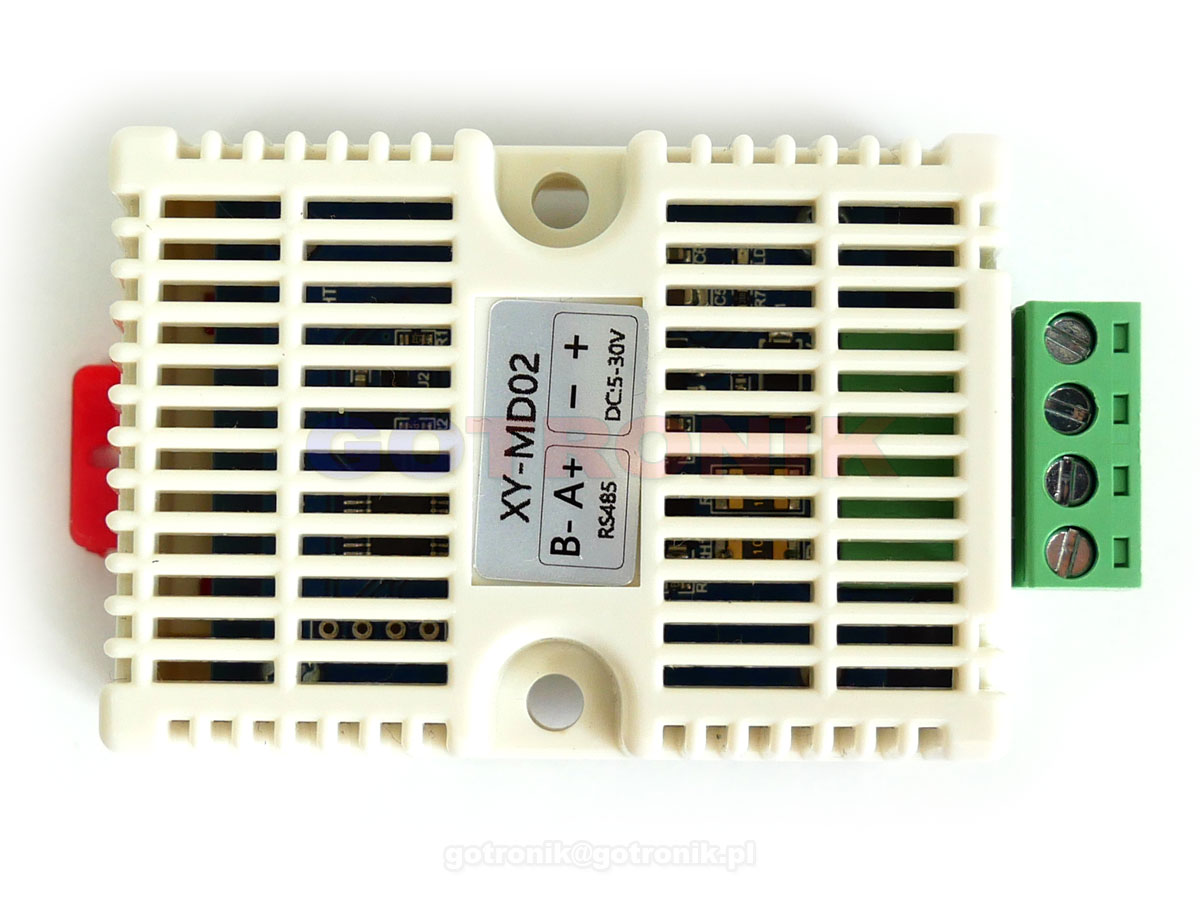

w obudowie na szynę DIN

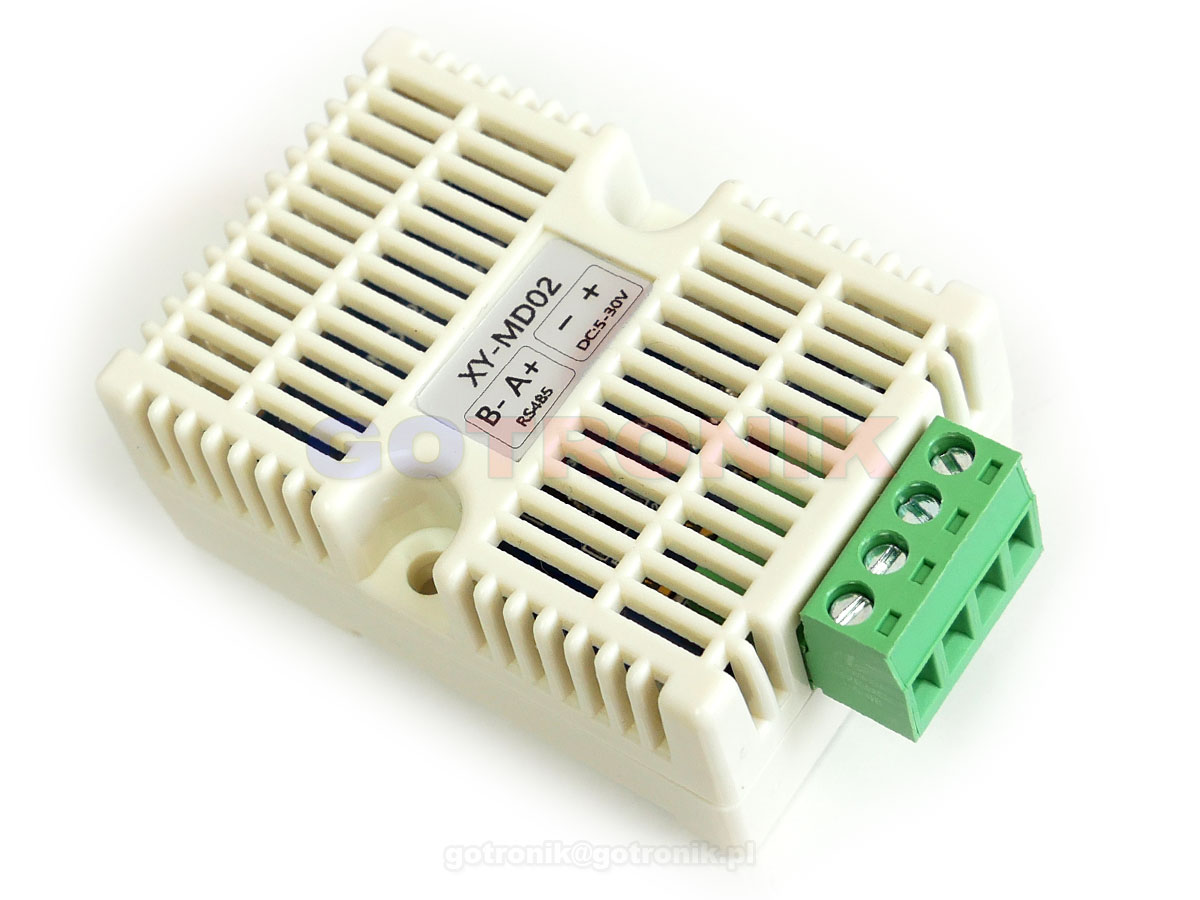

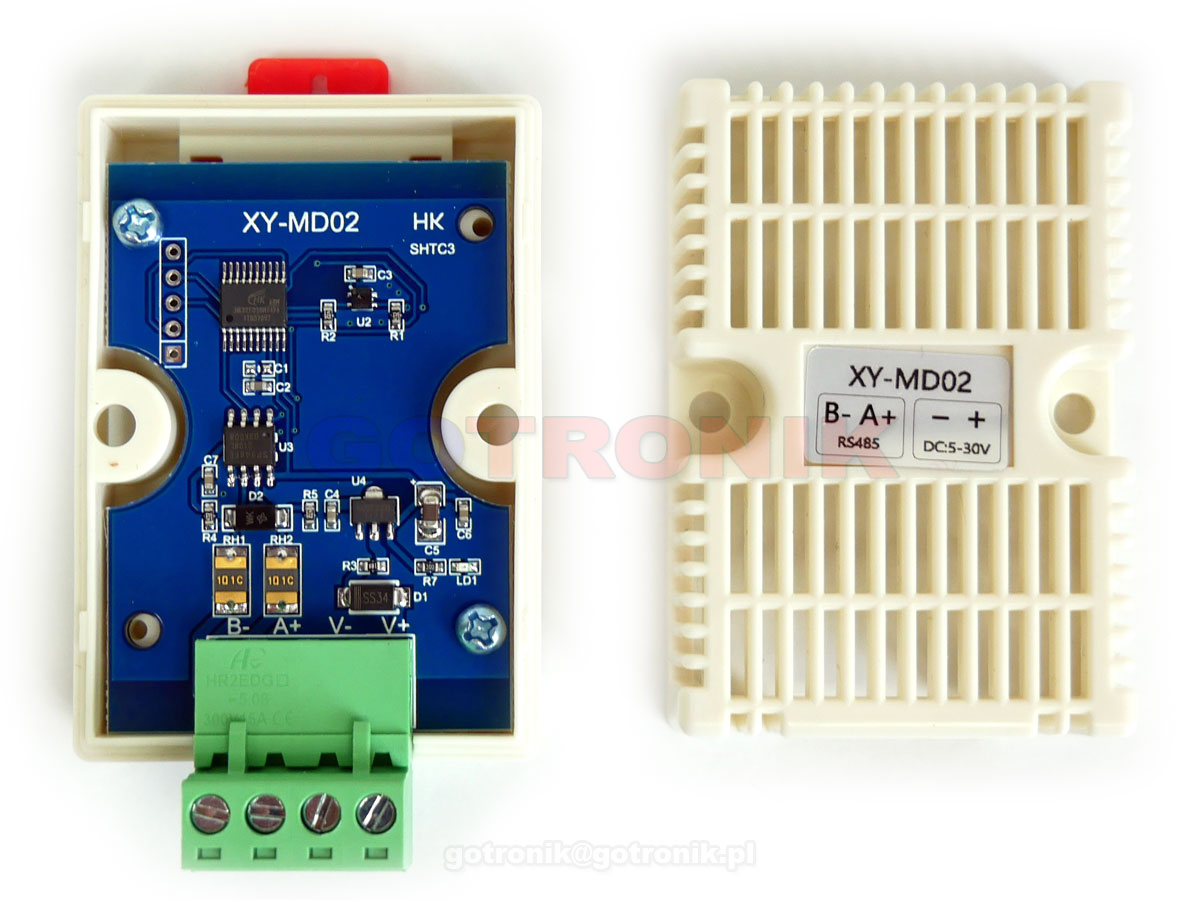

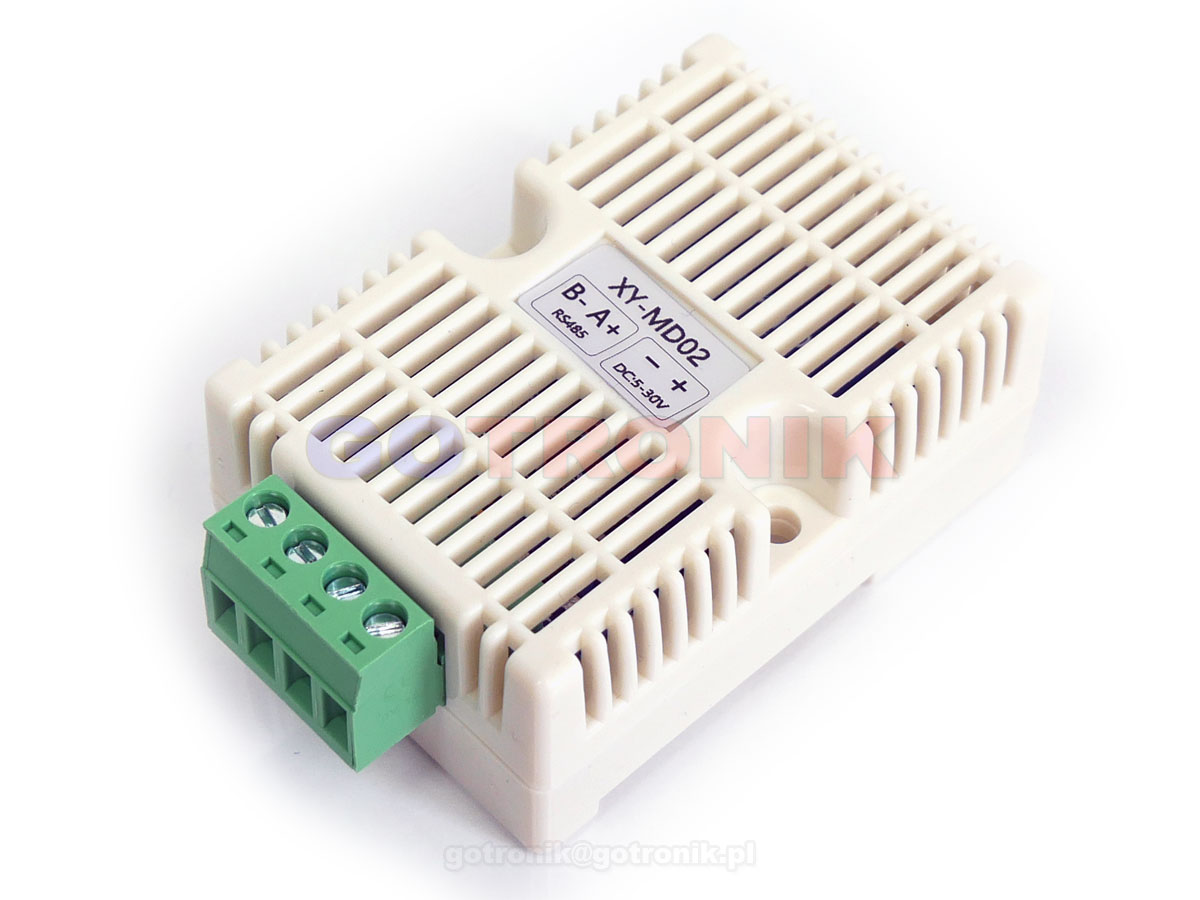

- czujnik SHTC3 / SHT20 w obudowie DIN XY-MD02
wilgotności i temperatury - napięcie zasilania: 5V do 30V
- moc pobierana: 0,2W
- pomiar temperatury: -20°C do 60°C
- wilgotność: 0 – 100%
- dokładność pomiaru temperatury: ±0,3°C
- dokładność pomiaru wilgotności: ±3%RH
- interfejs wyjściowy: RS485
(standard protocol MODBUS) - możliwość zmiany adresu: 1 – 247 domyślnie: 1
- parametry transmisji: 9600, 8 bit, 1 bit stopu, brak sprawdzenia

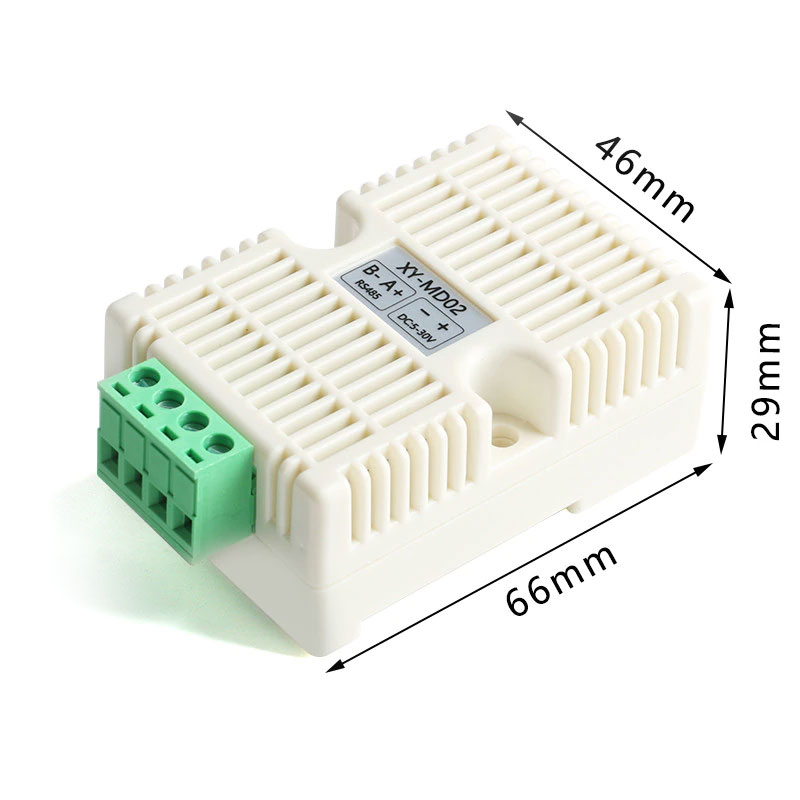

- wymiary: 46 x 29 x 66mm

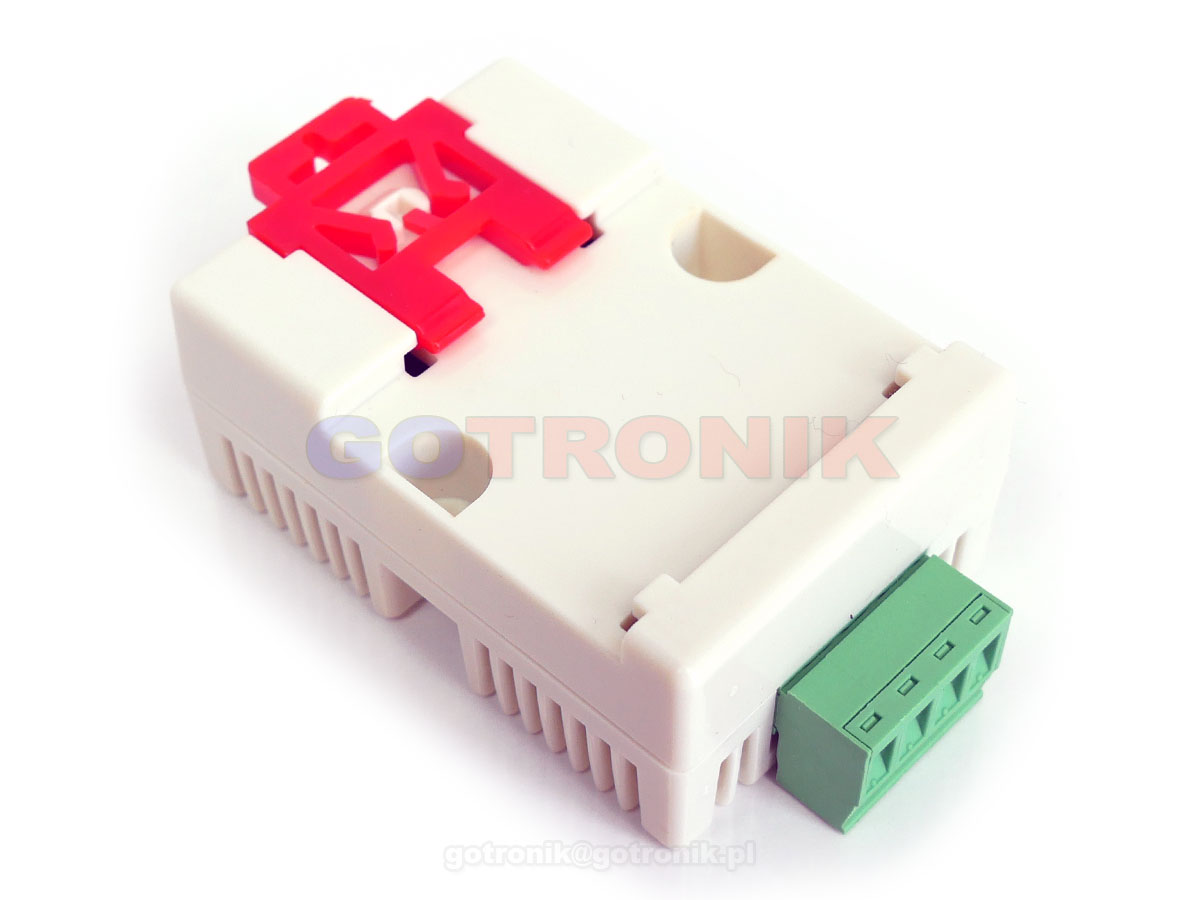

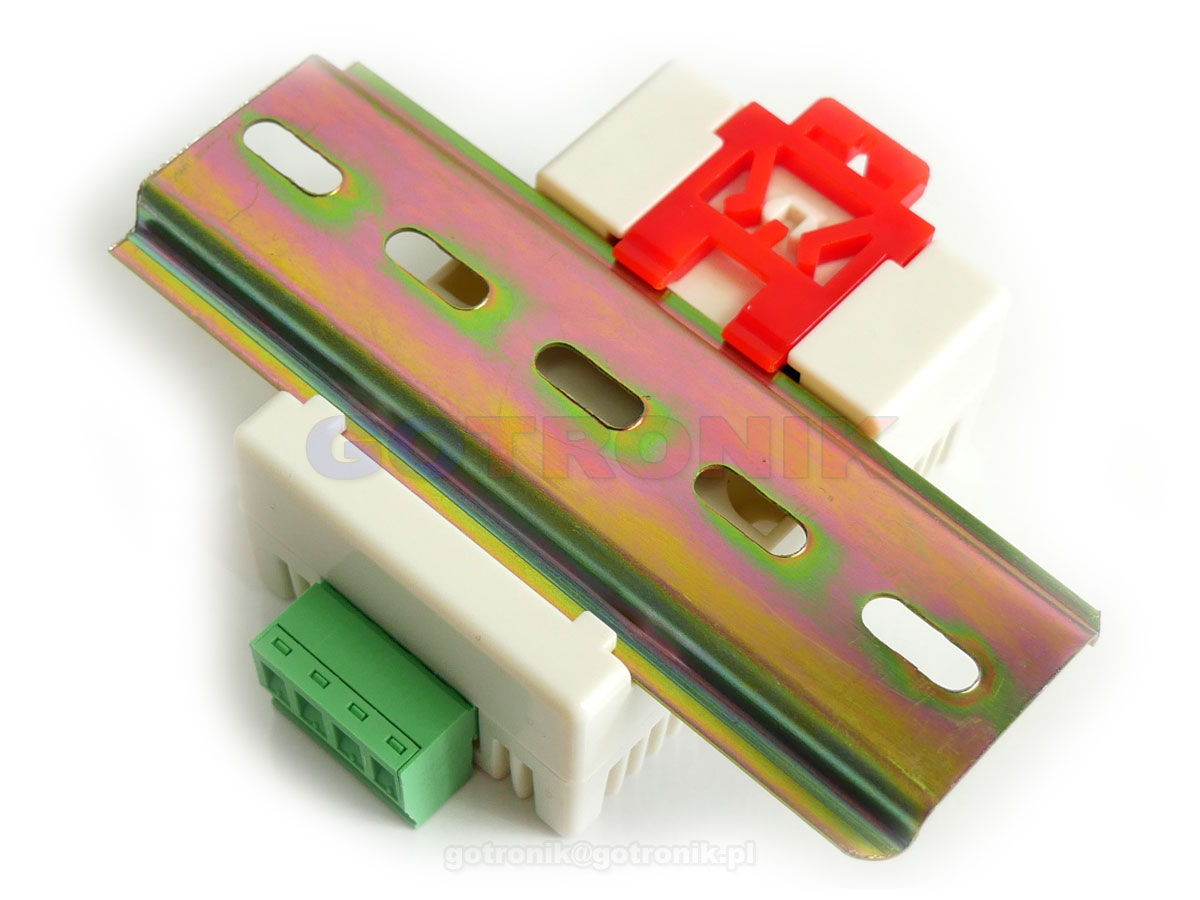

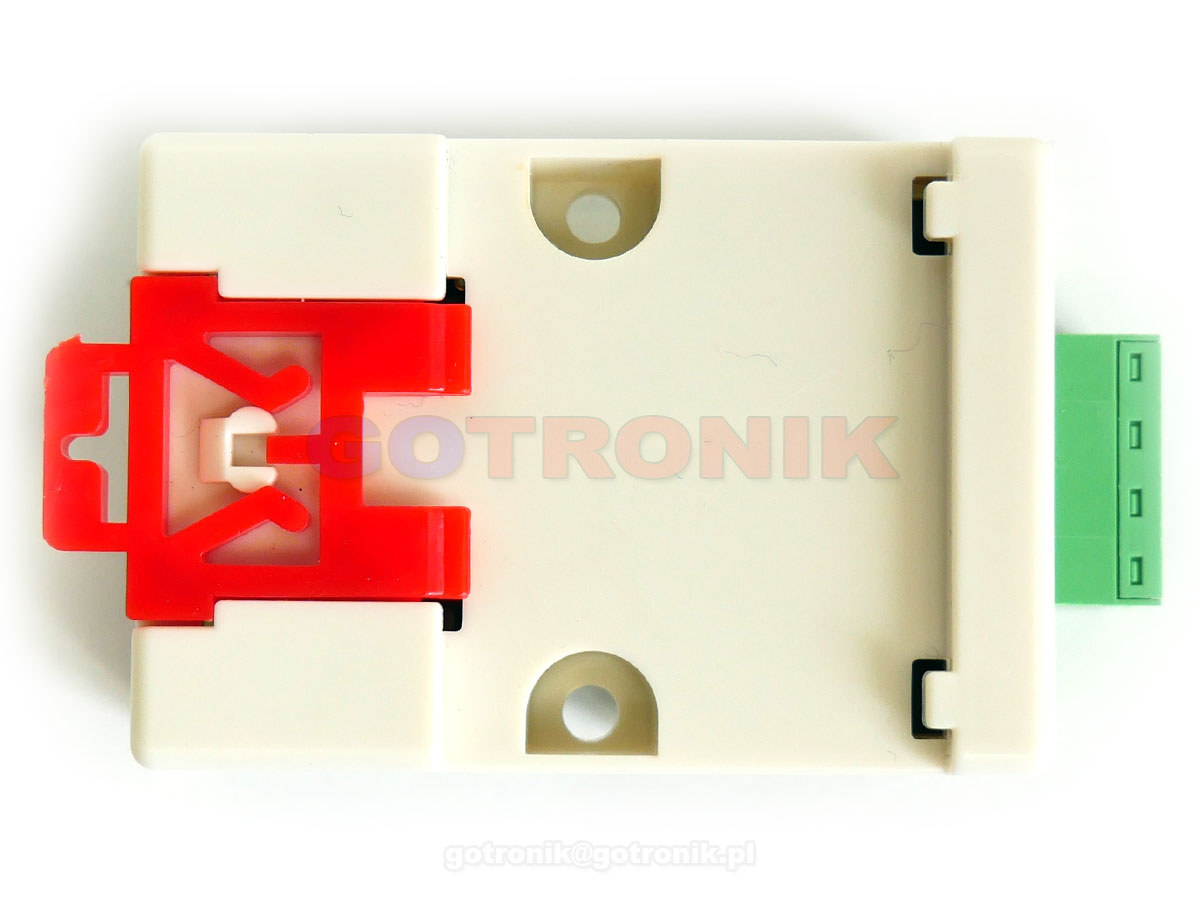

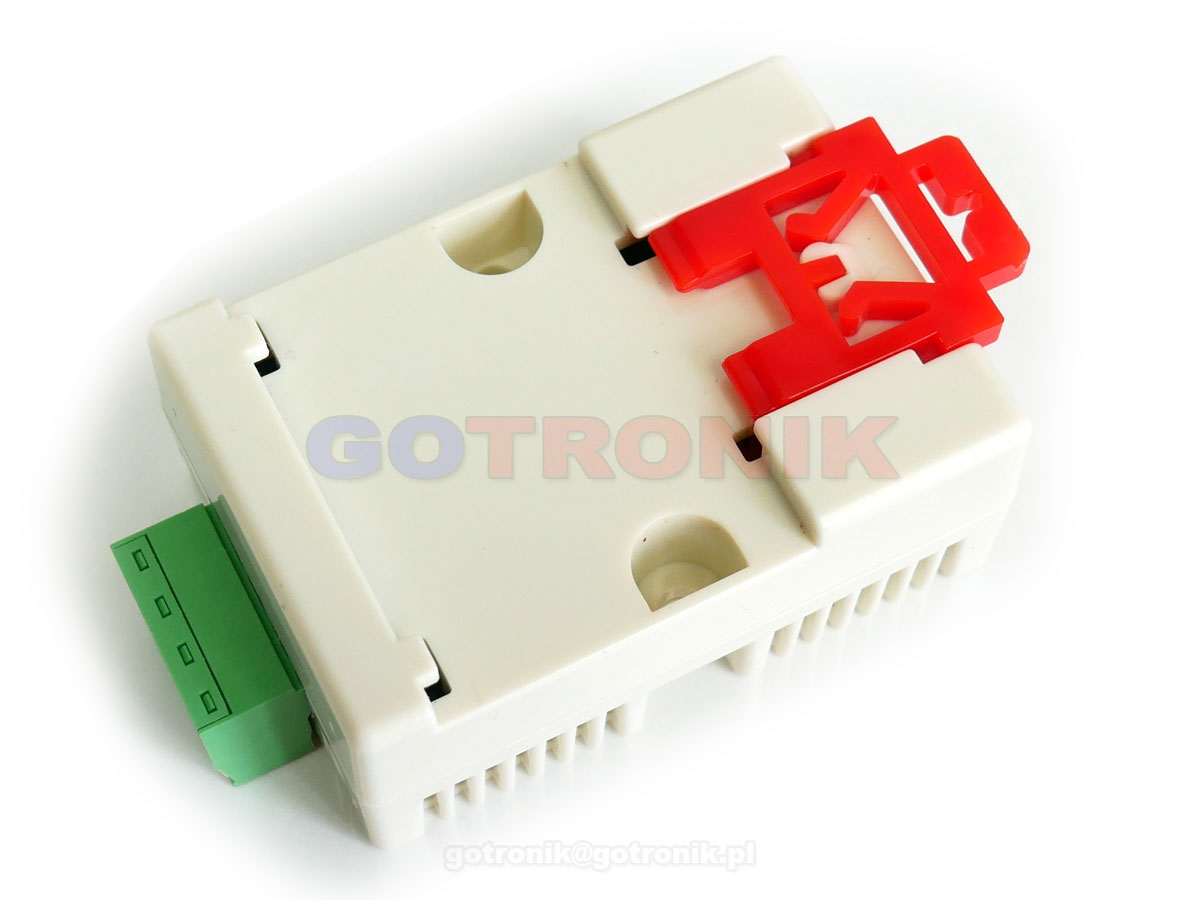

- obudowa plastikowa przeznaczona do montazu na szynie DIN TS35mm
Parametry komunikacji RS485 (Modbus RTU)
-
Typ transmisji: Modbus RTU
-
Domyślny adres urządzenia: 1
-
Domyślna prędkość transmisji: 9600 bps
-
Dostępne prędkości: 4800, 9600, 14400, 19200, 38400, 56000, 57600, 115200 bps
-
Bity danych: 8
-
Bity stopu: 1
-
Parzystość: Brak (None)
-
Zasilanie: DC 5–30 V
Parametry te można zmieniać za pomocą dedykowanego oprogramowania PC dostępnego od producenta.
Mapa rejestrów Modbus
Czujnik udostępnia dane w rejestrach typu Holding Registers (funkcja Modbus 0x03).
Dane pomiarowe (16-bitowe, z jedną cyfrą po przecinku)
|
Adres (hex) |
Opis |
Jednostka |
Przykład odczytu |
|---|---|---|---|
|
0x0000 |
Temperatura |
°C |
250 → 25.0°C |
|
0x0001 |
Wilgotność |
%RH |
500 → 50.0%RH |
Uwaga: Dla temperatur poniżej 0°C stosowana jest konwersja:
css KopiujEdytujJeśli wartość ≥ 10000:Temperatura = -1 × (wartość - 10000) × 0.1
Na przykład, wartość 10250 oznacza -25.0°C.
Dane pomiarowe (32-bitowe float)
|
Adres (hex) |
Opis |
Jednostka |
Uwagi |
|---|---|---|---|
|
0x0002 |
Temperatura (float) |
°C |
32-bit float, adresy 0x0002 i 0x0003 |
|
0x0004 |
Wilgotność (float) |
%RH |
32-bit float, adresy 0x0004 i 0x0005 |
Ustawienia konfiguracyjne
|
Adres (hex) |
Opis |
Zakres wartości |
Domyślna wartość |
|---|---|---|---|
|
0x000A |
Adres RS485 |
1–255 |
1 |
|
0x000B |
Prędkość transmisji |
0–7 |
1 (9600 bps) |
|
0x003D |
Ustawienia parzystości |
0–2 |
0 (brak) |
Uwaga: Zmiany w rejestrach konfiguracyjnych są zapisywane trwale, ale wymagają ponownego uruchomienia urządzenia, aby zaczęły obowiązywać.
Przykład odczytu danych
Aby odczytać temperaturę i wilgotność jako wartości 16-bitowe:
-
Funkcja Modbus: 0x03 (Read Holding Registers)
-
Adres początkowy: 0x0000
-
Liczba rejestrów: 2
Odpowiedź może wyglądać następująco:
yaml KopiujEdytujRejestr 0x0000: 0x00FA → 250 → 25.0°CRejestr 0x0001: 0x01F4 → 500 → 50.0%RH
