Sterownik PWM 3,3V-30V 1Hz-150kHz z wyjściem mocy
Czas wysyłki: 24 godziny
Koszt wysyłki: od 11,99 zł
Numer katalogowy: BTE-1011
Kod producenta: ZK-PP2K PWM
Stan magazynowy:
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (0)
Sterownik PWM 3,3V-30V 1Hz-150kHz z wyjściem mocy
Moduł sterownika - generatora sygnału ZK-PP2K z cyfrowym wyświetlaczem LCD i przyciskami sterującymi. Użytkownik ma możliwość regulacji wartości współczynnika wypełnienia PWM przebiegu prostokątnego, oraz częstotliwości. Wartość ustawionej częstotliwości przebiegu prostokątnego. Generator przebiegu PWM umieszczony jest w modułowej obudowie panelowej i wyposażony w kontrastowy wyświetlacz LCD z podświetleniem. Górna linia wyświetlacza to wartość częstotliwości, natomiast dolna to wartość współczynnika PWM w procentach %. Łatwe sterowanie ustawieniami generatora PWM zrealizowane przy pomocy 6 przycisków funkcyjnych. Obsługa jest łatwa i intuicyjna. Po wyłączeniu (zaniku zasilania) ustawione parametry są zapamiętywane. Wyjście sterownika PWM ma organiczną wydajność prądową do nawet 8A. Sygnał PWM możemy wykorzystać do bardzo sprawnego sterowania wieloma urządzeniami zasilanymi napięciem stałym DC: moc jest regulowana poprzez zmianę współczynnika wypełnienia PWM w zakresie od około 0% do 100%. Regulacja współczynnika wypełnienia PWM najczęściej wykorzystywana jest do regulacji prędkości obrotowej silników elektrycznych prądu stałego. Zaletą takiego sterowania jest duża sprawność regulacji mocy, małe starty cieplne, zachowanie wysokiego momentu obrotowego silnia w dużym zakresie regulacji mocy. Oczywiście regulacje PWM wykorzystuje się do sterowania mocą innych odbiorników prądu stałego np. jasności świecenia diod, modułów LED poprzez regulację mocy itp.
- sterownik - generator przebiegu prostokątnego ZK-PP2K PWM
- obudowa panelowa
- napięcie zasilania: 3,3V do 30V
- regulacja współczynnika wypełnienia: 0 do 100%
- zakres regulacji częstotliwości przebiegu: 1Hz do 150kHz
- dokładność regulacji częstotliwości: 2%
- napięcie wyjście = napięcie zasilania
- prąd wyjściowy: do 8A
- liczba impulsów: 1 do 9999 lub nieskończona
- czas opóźnienia: 0,000s do 9999 sekund
- szerokość impulsu: 0,000 s do 9999 s
- dokładność czasu: 1 ms

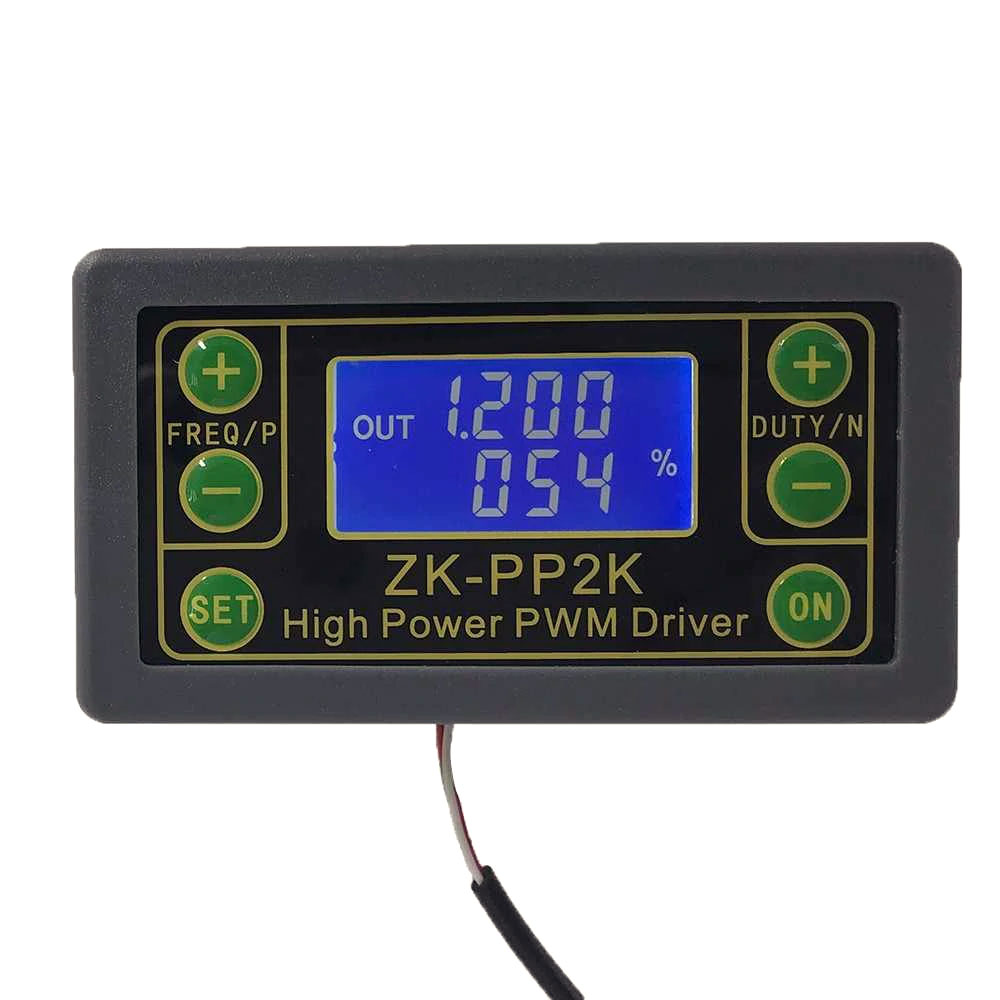

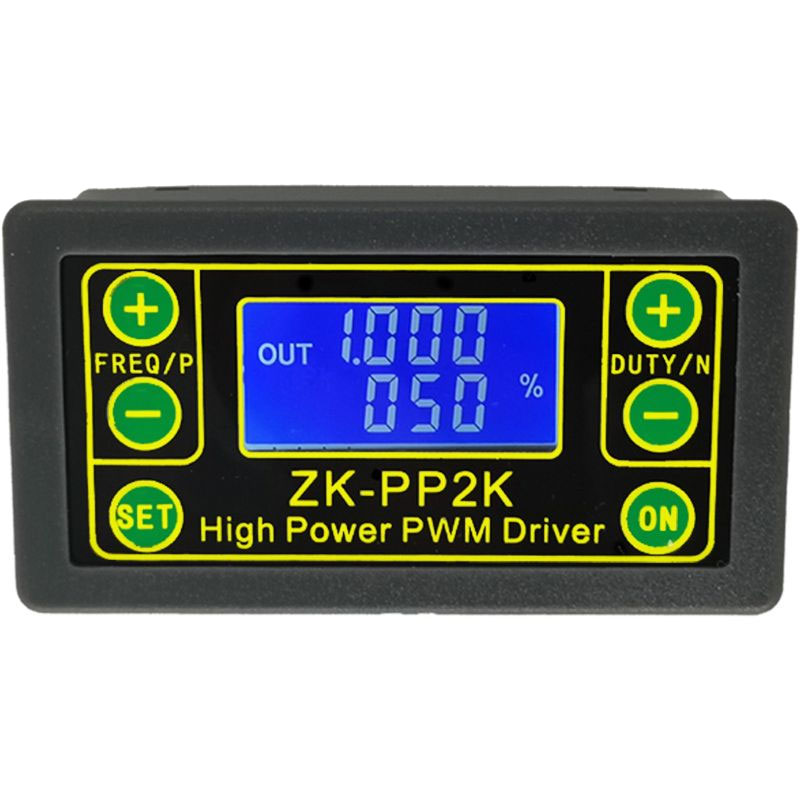

- wyświetlacz LCD z podświetleniem - białe znaki - niebieskie tło:
► górny - częstotliwość przebiegu
► dolny - wartość współczynnika wypełnienia wypełnienia PWM % - 6 przycisków sterujących:
► regulacja częstotliwości + / -
► regulacja współczynnika + / -
► SET/ON - złącza terminal block ARK do przykręcenia przewodów bez potrzeby lutowania:
► napięcie zasilające Vcc i Gnd
► wyjście sygnału PWM
► wyjście na przycisk sterujący STOP - włączenie/wyłączenie wyjścia - temperatura pracy: -20°C ~ 85°C
- wilgotność pracy: 0% ~ 95% RH

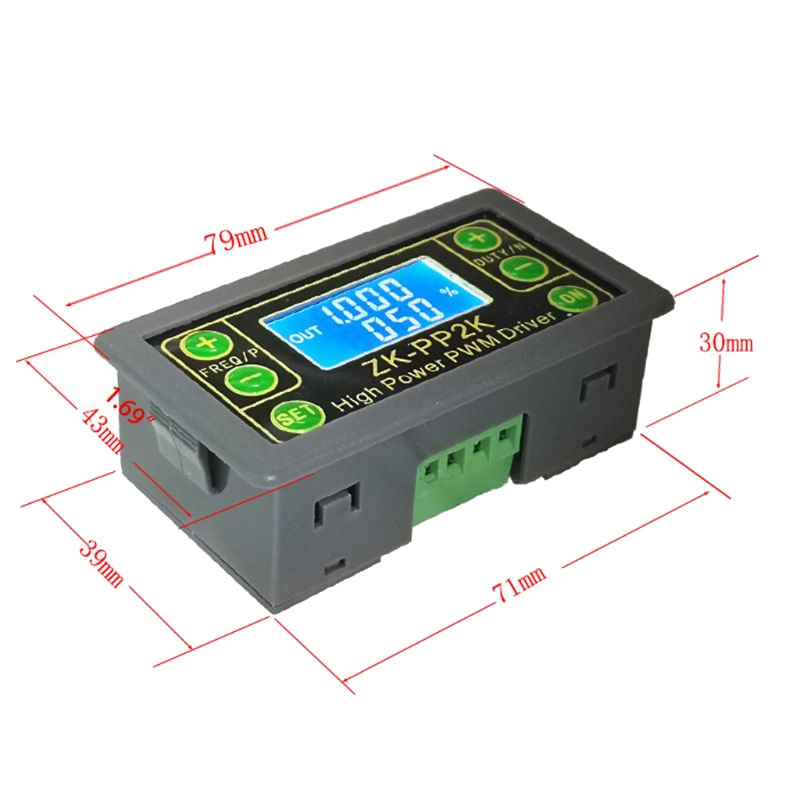

- wymiary: 79 x 43 x 26mm
manual - instrukcja w języku ang. ZK-PP2K PWM
Cechy:
1>. Tryb podwójny: tryb PWM i tryb impulsowy
2>. Wyświetlacz LCD o wysokiej rozdzielczości
3>. Wsparcie regulacji częstotliwości
4>. Wsparcie regulacji cyklu pracy
5> .Wysoka precyzja wykrywania
6>. Obsługuje funkcję wyłączania pamięci
7> .1-kanałowe wyjście sygnału
8>. Wsparcie odwrotnej ochrony
9> .Wsparcie włączone / wyłączone wyjście
10> .Dioda LED napędu bezpośredniego / silnik / zawór elektromagnetyczny
Tryb pracy:
1> .PWM Tryb: częstotliwość, cykl pracy
1.1> .To jest tryb PWM, gdy wyświetlany jest „%”.
1.2>. Domyślnym trybem fabrycznym jest tryb PWM.
1.3>. Przyciski FREQ + i FREQ- służą do ustawiania częstotliwości wyjściowej.Użytkownik może nacisnąć krótko ustawioną wartość w minimalnej jednostce lub przytrzymać, aby ustawić ciągłe ustawienie. Zakres częstotliwości wynosi od 1 Hz do 150 kHz.
1.4> .Przyciski DUTY + i DUTY- służą do ustawiania wyjściowego cyklu pracy dla częstotliwości. Użytkownik może krótko nacisnąć, aby ustawić wartość w minimalnej jednostce lub przytrzymać, aby ustawić ciągłe ustawienie. Zakres cyklu pracy wynosi od 0,00% do 100%.
1.5> .Krótkie naciśnięcie przycisku „ON”, aby włączyć lub wyłączyć wyjście. Jest włączone wyjście, gdy wyświetlany jest symbol „OUT” po lewej stronie. Wyjście jest wyłączone, jeśli nie ma symbolu wyświetlacza „OUT”, a moduł wyprowadza 0V
1.6>. Domyślna częstotliwość fabryczna to 1 KHz, a cykl pracy to 50%.
1.7> .Przełącz tryb pracy: Przytrzymaj przycisk „SET” przez około 6 sekund. Następnie wejdzie w tryb PULSE, jeśli symbol „%” zniknie po prawej stronie.
2> .PULSE Mode: szerokość impulsu, opóźnienie, numer impulsu
2.1> .To jest tryb PWM bez symbolu wyświetlacza „%”.
2.2>. Przyciski P + i P- służą do ustawiania czasu dodatniej szerokości impulsu Wyświetlane w pierwszym wierszu Ustawiony zakres czasu to 0.000 s ~ 9999 s.
2.3>. Przyciski N + i N- służą do ustawiania czasu ujemnej szerokości impulsu. Wyświetlane w drugiej linii. Ustawiony zakres czasu wynosi 0.000 s ~ 9999 s.
2.4>. Krótkie naciśnięcie przycisku „ON”, aby włączyć lub wyłączyć wyjście. Jest to wyjście włączone, gdy wyświetlany jest symbol „OUT” po lewej stronie. Wyjście jest wyłączone, jeśli nie ma symbolu wyświetlacza „OUT”, a moduł wyprowadza 0 V.
2,5>. Domyślna fabryczna dodatnia szerokość impulsu to 0,5 sekundy, a ujemna szerokość impulsu to 0,5 sekundy.
2.6> .Długo naciśnij przycisk „SET” przez 2 sekundy, aby wejść do zestawu liczby impulsów i czasu opóźnienia. Ekran wyświetli symbol „SET” w lewym dolnym rogu. Uwaga: W tym trybie wyjście zostanie wyłączone, a impuls wyjściowy zostanie wyczyszczony.
2.7>. Przyciski P + i P- służą do ustawiania czasu opóźnienia. Zakres czasu wynosi 0.000 s ~ 9999 s.
2.8>. Przyciski N + i N- służą do ustawiania liczby impulsów. Zakres ustawień to 1 ~ 9999 lub Nieskończony.
2.9> .Domyślne ustawienie fabryczne czasu opóźnienia wynosi 0 sekund, a liczba impulsów jest nieskończona (wyświetlacz „----”).
2.10> .Automatyczny powrót do interfejsu impulsowego poprzez naciśnięcie przycisku „SET” przez 2 sekundy.
2.11> .Krótko nacisnąć przycisk „ON”, aby po ustawionym czasie opóźnienia, a następnie rozpocząć wyprowadzanie ustawionej liczby impulsów.
2.12>. Jeśli liczba impulsów zostanie wysłana, automatycznie wyprowadzi 0V. Wyjście zostanie wyłączone i wyczyści numery impulsów, jeśli przycisk „ON” zostanie naciśnięty podczas wyjścia.
2.13>. Liczba ustawionych impulsów jest wysyłana za każdym razem, gdy moduł włącza się, a następnie zatrzymuje wyjście lub należy nacisnąć przycisk „ON” w celu ponownego uruchomienia.
Praktyczne zastosowanie:
1> .PWM wyjście 20 kHz, 60%: Wybierz tryb PWM Ustaw częstotliwość na 20,00 i cykl pracy na 060%.
2> .Wyjście włączone 0,6 s, wyłączone 0,2 s, nieskończona pętla: Wybierz tryb PULS. Ustaw dodatnią szerokość impulsu na 0,600 i ujemną szerokość impulsu na 0,200. Czas opóźnienia na 0.000.Liczba impulsów na „----”.
3>. Opóźnij 5s po włączeniu zasilania lub naciśnij przycisk `` ON '' Następnie wyjście włącz 0,6 s, OFF 0,2 s, nieskończona pętla: Wybierz tryb PULS Ustaw dodatnią szerokość impulsu na 0,600 i ujemną szerokość impulsu na 0,200 Czas opóźnienia na 5.000 Liczba impulsów do „----”.
4>. Opóźnij 5s po włączeniu zasilania lub naciśnij przycisk `` ON '' Następnie wyprowadź 10 ms sygnał wysokiego poziomu, 10 ms sygnał niskiego poziomu, cykl 100 razy: Wybierz tryb PULS Ustaw dodatnią szerokość impulsu na 0,010 i ujemną szerokość impulsu na 0,010. do 5.000.Liczba impulsów do 0100.
5>. Opóźnienie 5s po włączeniu zasilania Następnie zachowaj wyjście: Wybierz tryb PULSU Ustaw dodatnią szerokość impulsu większą niż 0 (dowolna wartość) i ujemną szerokość impulsu
1>. Tryb podwójny: tryb PWM i tryb impulsowy
2>. Wyświetlacz LCD o wysokiej rozdzielczości
3>. Wsparcie regulacji częstotliwości
4>. Wsparcie regulacji cyklu pracy
5> .Wysoka precyzja wykrywania
6>. Obsługuje funkcję wyłączania pamięci
7> .1-kanałowe wyjście sygnału
8>. Wsparcie odwrotnej ochrony
9> .Wsparcie włączone / wyłączone wyjście
10> .Dioda LED napędu bezpośredniego / silnik / zawór elektromagnetyczny
Tryb pracy:
1> .PWM Tryb: częstotliwość, cykl pracy
1.1> .To jest tryb PWM, gdy wyświetlany jest „%”.
1.2>. Domyślnym trybem fabrycznym jest tryb PWM.
1.3>. Przyciski FREQ + i FREQ- służą do ustawiania częstotliwości wyjściowej.Użytkownik może nacisnąć krótko ustawioną wartość w minimalnej jednostce lub przytrzymać, aby ustawić ciągłe ustawienie. Zakres częstotliwości wynosi od 1 Hz do 150 kHz.
1.4> .Przyciski DUTY + i DUTY- służą do ustawiania wyjściowego cyklu pracy dla częstotliwości. Użytkownik może krótko nacisnąć, aby ustawić wartość w minimalnej jednostce lub przytrzymać, aby ustawić ciągłe ustawienie. Zakres cyklu pracy wynosi od 0,00% do 100%.
1.5> .Krótkie naciśnięcie przycisku „ON”, aby włączyć lub wyłączyć wyjście. Jest włączone wyjście, gdy wyświetlany jest symbol „OUT” po lewej stronie. Wyjście jest wyłączone, jeśli nie ma symbolu wyświetlacza „OUT”, a moduł wyprowadza 0V
1.6>. Domyślna częstotliwość fabryczna to 1 KHz, a cykl pracy to 50%.
1.7> .Przełącz tryb pracy: Przytrzymaj przycisk „SET” przez około 6 sekund. Następnie wejdzie w tryb PULSE, jeśli symbol „%” zniknie po prawej stronie.
2> .PULSE Mode: szerokość impulsu, opóźnienie, numer impulsu
2.1> .To jest tryb PWM bez symbolu wyświetlacza „%”.
2.2>. Przyciski P + i P- służą do ustawiania czasu dodatniej szerokości impulsu Wyświetlane w pierwszym wierszu Ustawiony zakres czasu to 0.000 s ~ 9999 s.
2.3>. Przyciski N + i N- służą do ustawiania czasu ujemnej szerokości impulsu. Wyświetlane w drugiej linii. Ustawiony zakres czasu wynosi 0.000 s ~ 9999 s.
2.4>. Krótkie naciśnięcie przycisku „ON”, aby włączyć lub wyłączyć wyjście. Jest to wyjście włączone, gdy wyświetlany jest symbol „OUT” po lewej stronie. Wyjście jest wyłączone, jeśli nie ma symbolu wyświetlacza „OUT”, a moduł wyprowadza 0 V.
2,5>. Domyślna fabryczna dodatnia szerokość impulsu to 0,5 sekundy, a ujemna szerokość impulsu to 0,5 sekundy.
2.6> .Długo naciśnij przycisk „SET” przez 2 sekundy, aby wejść do zestawu liczby impulsów i czasu opóźnienia. Ekran wyświetli symbol „SET” w lewym dolnym rogu. Uwaga: W tym trybie wyjście zostanie wyłączone, a impuls wyjściowy zostanie wyczyszczony.
2.7>. Przyciski P + i P- służą do ustawiania czasu opóźnienia. Zakres czasu wynosi 0.000 s ~ 9999 s.
2.8>. Przyciski N + i N- służą do ustawiania liczby impulsów. Zakres ustawień to 1 ~ 9999 lub Nieskończony.
2.9> .Domyślne ustawienie fabryczne czasu opóźnienia wynosi 0 sekund, a liczba impulsów jest nieskończona (wyświetlacz „----”).
2.10> .Automatyczny powrót do interfejsu impulsowego poprzez naciśnięcie przycisku „SET” przez 2 sekundy.
2.11> .Krótko nacisnąć przycisk „ON”, aby po ustawionym czasie opóźnienia, a następnie rozpocząć wyprowadzanie ustawionej liczby impulsów.
2.12>. Jeśli liczba impulsów zostanie wysłana, automatycznie wyprowadzi 0V. Wyjście zostanie wyłączone i wyczyści numery impulsów, jeśli przycisk „ON” zostanie naciśnięty podczas wyjścia.
2.13>. Liczba ustawionych impulsów jest wysyłana za każdym razem, gdy moduł włącza się, a następnie zatrzymuje wyjście lub należy nacisnąć przycisk „ON” w celu ponownego uruchomienia.
Praktyczne zastosowanie:
1> .PWM wyjście 20 kHz, 60%: Wybierz tryb PWM Ustaw częstotliwość na 20,00 i cykl pracy na 060%.
2> .Wyjście włączone 0,6 s, wyłączone 0,2 s, nieskończona pętla: Wybierz tryb PULS. Ustaw dodatnią szerokość impulsu na 0,600 i ujemną szerokość impulsu na 0,200. Czas opóźnienia na 0.000.Liczba impulsów na „----”.
3>. Opóźnij 5s po włączeniu zasilania lub naciśnij przycisk `` ON '' Następnie wyjście włącz 0,6 s, OFF 0,2 s, nieskończona pętla: Wybierz tryb PULS Ustaw dodatnią szerokość impulsu na 0,600 i ujemną szerokość impulsu na 0,200 Czas opóźnienia na 5.000 Liczba impulsów do „----”.
4>. Opóźnij 5s po włączeniu zasilania lub naciśnij przycisk `` ON '' Następnie wyprowadź 10 ms sygnał wysokiego poziomu, 10 ms sygnał niskiego poziomu, cykl 100 razy: Wybierz tryb PULS Ustaw dodatnią szerokość impulsu na 0,010 i ujemną szerokość impulsu na 0,010. do 5.000.Liczba impulsów do 0100.
5>. Opóźnienie 5s po włączeniu zasilania Następnie zachowaj wyjście: Wybierz tryb PULSU Ustaw dodatnią szerokość impulsu większą niż 0 (dowolna wartość) i ujemną szerokość impulsu
