SV4401A analizator sieci wektorowych VNA 50kHz-4.4GHz z 7" wyświetlaczem dotykowym

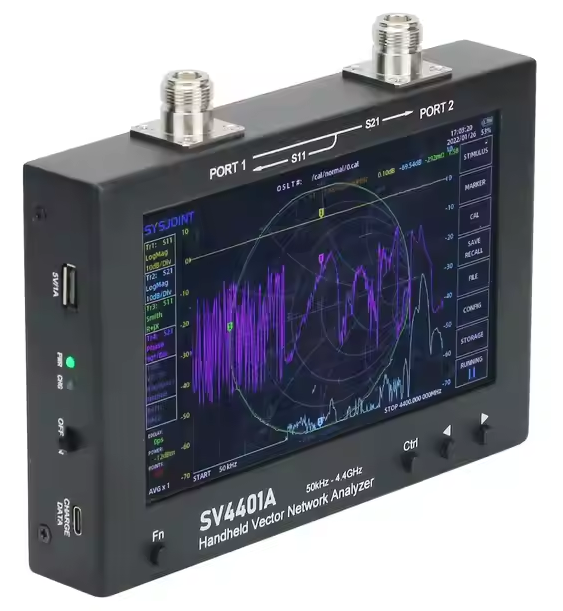

Przenośny wektorowy analizator sieci (VNA) model SV4401A to zaawansowane narzędzie pomiarowe pracujące w szerokim zakresie częstotliwości od 50kHz do 4.4GHz. Urządzenie to zostało stworzone z myślą o strojeniu i testowaniu anten pasm MF/HF/VHF/UHF (w tym anten krótkofalarskich, WiFi, Bluetooth, GPS), a także do precyzyjnych pomiarów filtrów, wzmacniaczy, tłumików, duplekserów i sprzęgaczy. Dzięki imponującej szybkości skanowania wynoszącej 400 punktów/s oraz 7-calowemu, jasnemu ekranowi dotykowemu IPS, SV4401A oferuje komfort pracy porównywalny z urządzeniami stacjonarnymi, zachowując mobilność niezbędną przy pracach terenowych.

Analizator wyróżnia się wytrzymałą, metalową obudową, która nie tylko chroni urządzenie mechanicznie, ale również skutecznie zapobiega zakłóceniom elektromagnetycznym. Interfejs RF oparty jest na stabilnych złączach typu N (żeńskie), co zapewnia znacznie wyższą trwałość niż standardowe złącza SMA. Obsługa odbywa się hybrydowo: poprzez precyzyjny ekran pojemnościowy lub 4 fizyczne przyciski, co ułatwia pracę w rękawicach lub trudnych warunkach. Urządzenie wyposażono w funkcję TDR (Time Domain Reflectometry), niezwykle przydatną do mierzenia długości kabli i wykrywania ich uszkodzeń. Całość zasilana jest przez dwa wbudowane ogniwa 18650 o łącznej pojemności zapewniającej do 4 godzin ciągłej pracy.

	Szeroki zakres częstotliwości: 50k~4,4GHz     Służy do pomiaru elementów RF, takich jak anteny, kable, filtry i dupleksery     7-calowy duży ekran o wysokiej rozdzielczości, w pełni dotykowy
Metalowa obudowa, skutecznie chroniąca przed zakłóceniami elektromagnetycznymi z wbudowaną podstawką Interfejs RF typu N, solidny i trwały Wbudowana bateria litowa zapewnia do 4 godzin ciągłej pracy

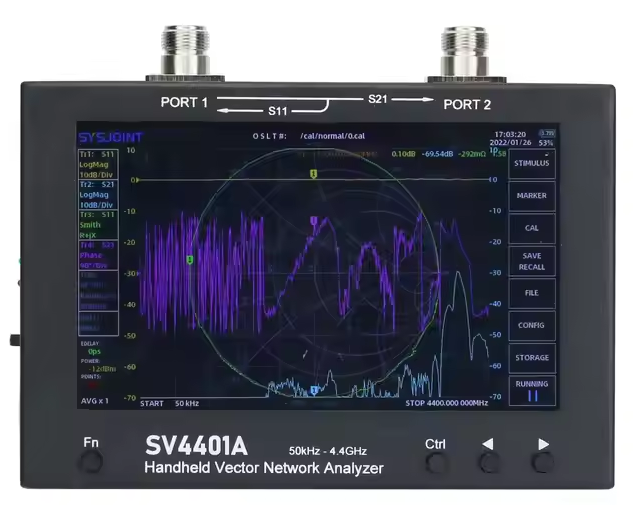

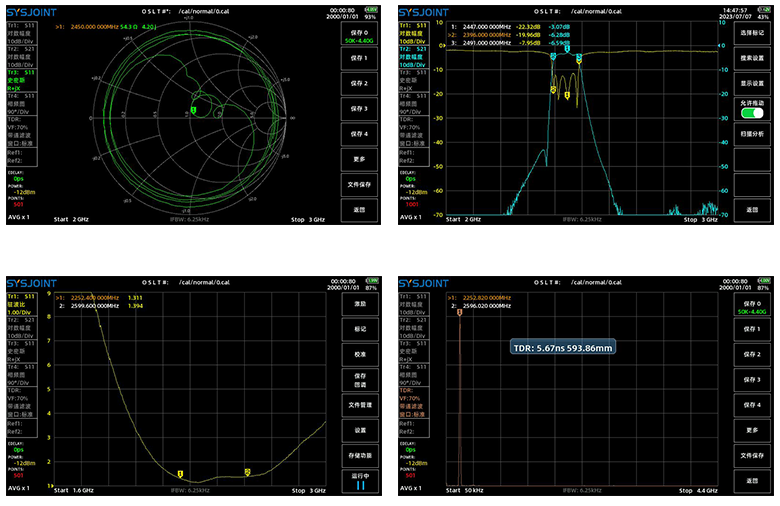

	Rozmaite tryby wyświetlania         Urządzenie umożliwia wyświetlanie wyników w wielu formatach, takich jak wykres Smitha, charakterystyka amplitudowa i fazowa. Dostępne tryby obejmują również pomiar SWR, wykresy w układzie biegunowym, opóźnienie grupowe, parametry impedancji i admitancji, a także funkcje z dziedziny czasu (TDR)
Współpraca z komputerem  Zapewnia dostęp do funkcjonalnego oprogramowania na system Windows, służącego do obsługi i wizualizacji pomiarów.

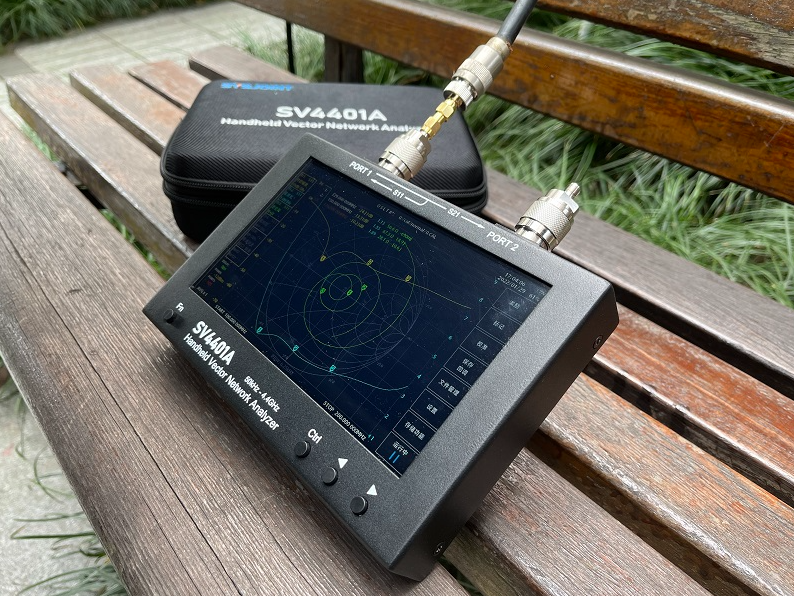

	Zoptymalizowany do pracy w terenie Dzięki matrycy o wysokiej jasności, prezentowane treści pozostają czytelne nawet w pełnym słońcu. Zastosowanie fizycznych przycisków gwarantuje płynną i precyzyjną obsługę w każdych warunkach. Urządzenie umożliwia zapisywanie zrzutów ekranu bezpośrednio w pamięci wewnętrznej, która oferuje aż 8 GB przestrzeni na dane

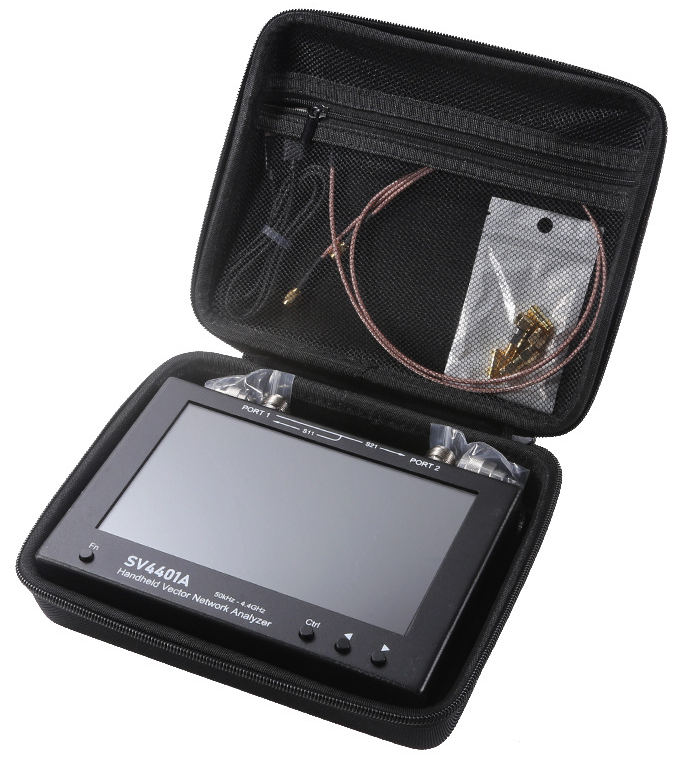

Kompletny zestaw gotowy do pracy Urządzenie dostarczane jest z pełnym pakietem akcesoriów, dzięki czemu jest gotowe do użycia natychmiast po wyjęciu z pudełka. W zestawie znajduje się precyzyjny komplet kalibracyjny SMA, adaptery typu N na SMA oraz niezbędne przewody pomiarowe. Całość uzupełnia kabel USB-C do ładowania i transmisji danych oraz torba transportowa. Producent zapewnia również długoterminowe wsparcie poprzez regularne aktualizacje oprogramowania układowego, gwarantujące ciągłą optymalizację pracy urządzenia.

Kluczowa specyfikacja

• Marka: SYSJOINT
• Model: SV4401A
• Zakres częstotliwości: 50kHz - 4.4GHz
• Dynamika S21: 75dB (3GHz)
• Dynamika S11: 50dB (3GHz)
• Regulowana moc wyjściowa RF od -42dBm do -12dBm
• 1001 punktów skanowania (konfigurowalne 101-1001)
• Prędkość skanowania: 400 punktów/sekundę (f > 140MHz)
• Pasmo IF domyślnie 12.5kHz (opcje: 6.25k/3.12k/1k/300Hz/100Hz/30Hz)
• 7 calowy wyświetlacz​ IPS LCD o rozdzielczość 1024x600 z panelem dotykowy pojemnościowy
• Złącza RF: Typ N żeńskie (w zestawie adaptery N na SMA)
• Dokładność częstotliwości: < ±1ppm (<140MHz); 140MHz)
• 8GB pamięci wbudowanej
• Zapis danych po przez zrzuty ekranu, pliki .snp, statusy kalibracji (12 slotów zapisu)
• Zasilanie: 2 x akumulator Li-Ion 18650 (3.6V/3350mAh każdy)
• Czas pracy na baterii ok. 4 godziny (przy 50% jasności)
• Wygładzanie wykresów: Średnia arytmetyczna (współczynnik 1-25)
• 7 śladów (4 pomiarowe, 2 referencyjne, 1 TDR)
• 8 niezależnych markerów, tabelę markerów można przesuwać po ekranie
• Formaty wyświetlania: Log Mag, Linear Mag, Faza, Smith R+jX, Smith R+L/C, VSWR, Polar, Group delay, Rezystancja, Reaktancja
• Wyjście zasilania: Port USB 5V/1A
• Metalowa obudowa
• USB Typ-C (wspiera wirtualny dysk U-disk)
• Wymiary: 190 x 130 x 30 mm
• Waga: 1.15 kg
• Temperatura pracy 0°C ~ 45°C
• Maksymalna moc wejściowa RF: 0dBm (DC < 5V)
• Obsługa konsoli i oprogramowania PC

Parametr	Specyfikacja	Warunki / Uwagi
Zakres częstotliwości	50kHz ~ 4.4GHz
Moc wyjściowa RF	-42dBm ~ -12dBm	Krok: 1dB
Złącza RF	Typ N (żeńskie)	W zestawie adaptery N na SMA
Moc wejściowa RF	0dBm (Max)	DC < 5V
Dokładność częstotliwości	< ±1 ppm / < ±5kHz	140MHz
Dynamika S21	75dB (3GHz)	-
Dynamika S11	50dB (3GHz)	-
Punkty skanowania	1001	Konfigurowalne: 101-1001
Prędkość skanowania	400 pkt/s	f > 140MHz
Pasmo IF (IFBW)	12.5kHz (domyślne)	Opcje: 12.5k/6.25k/3.12k/1k...
Wygładzanie	Średnia arytmetyczna	Średnia: 1 ~ 25 razy
Liczba śladów	7	4 danych, 2 referencyjne, 1 TDR
Liczba markerów	8	-
Pamięć kalibracji	12 grup	Zapis jako pliki na karcie pamięci
Pojemność pamięci	8GB	Wbudowana karta TF
Wyświetlacz	7-calowy IPS LCD	Rozdzielczość: 1024x600
Tryb obsługi	Dotyk pojemnościowy + przyciski	-
Zrzut ekranu	Na urządzeniu	-
Pobór mocy	5W	-
Czas pracy na baterii	4 godziny	Przy 50% jasności
Bateria	2x Li-ion 18650	3.6V / 3350mAh każdy
Port ładowania/danych	USB Typ-C	-
Napięcie ładowania	4.7V ~ 5.5V	Zalecana ładowarka 5V/2A
Wyjście zasilania USB	5V / 1A	-
Wymiary	190 x 130 x 30 mm	Bez złączy RF
Materiał obudowy	Metal	-
Waga	1.15kg (netto) / 1.65kg (brutto)	Brutto zawiera akcesoria
Temperatura pracy	0°C ~ 45°C	-

Dodatkowa dokumentacja techniczna:


	SV4401A Handheld Vector Network Analyzer User Manual
	Najnowsza wersja oprogramowania sprzętowego

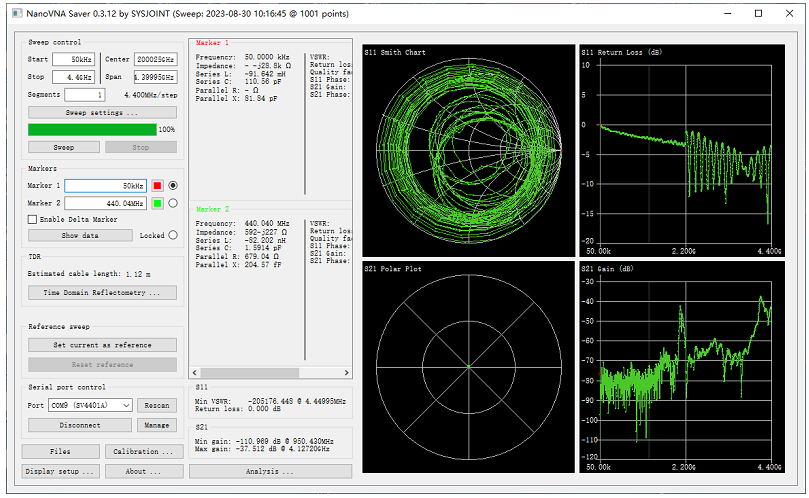

	NanoVNA-Saver
