TPA3110D2 wzmacniacz audio 2x15W z Bluetooth
Nowość

TPA3110D2 wzmacniacz audio 2x15W z Bluetooth

Dostępność: Dostępny

Czas wysyłki: 24 godziny

Koszt wysyłki: od 15,00 zł Dostępne formy wysyłki dla oglądanego produktu:Kurier - 15,00 zł
Odbiór osobisty - 0,00 zł

Numer katalogowy: BTE-394

Stan magazynowy:

Stan produktu: Nowy

Cena: 37,00 zł

Ilość: szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)
TPA3110D2 wzmacniacz audio 2x15W z Bluetooth
TPA3110D2, BTE-394, wzmacniacz audio 2x15W, Bluetooth, Sanwu SW-HF47, wzmacniacz mocy, wzmacniacz akustyczny
Moduł stereofonicznego wzmacniacza mocy stereo pracującego w cyfrowej klasie D. Układ wzmacniacza zbudowany w oparciu o scalony układ TPA3110D2 produkcji Texas Instrument. Maksymalna moc wyjściowa to 15W dla każdego z dwóch kanałów. Sygnał wejściowy jest podawany strumieniowo poprzez Bluetooth z urządzeń przenośnych typu: table, smartfon. Wzmacniacz można z powodzeniem wykorzystać we własnych konstrukcjach audio akustycznych. Napięcie zasilania układ napięciem o z przedziału od 10V do 25Vdc. Rekomendowane napięcie zasilania to 12V o wydajności prądowej 2A. Cały układ wzmacniacza mocy zmontowany na profesjonalnie wykonanej płytce drukowanej PCB dwustronne z metalizacją otworów. Montaż elementów SMD. Łatwy i przejrzysty sposób podłączenia.

TPA3110D2, BTE-394, wzmacniacz audio 2x15W, Bluetooth, Sanwu SW-HF47, wzmacniacz mocy, wzmacniacz akustycznyTPA3110D2, BTE-394, wzmacniacz audio 2x15W, Bluetooth, Sanwu SW-HF47, wzmacniacz mocy, wzmacniacz akustycznyTPA3110D2, BTE-394, wzmacniacz audio 2x15W, Bluetooth, Sanwu SW-HF47, wzmacniacz mocy, wzmacniacz akustyczny
dane techniczne BTE-394:
  • wzmacniacz mocy audio pracujący w cyfrowej klasie D
  • układ TPA3110D2 Texas Instruments
  • wzmacniacz audio dwukanałowy - stereo
  • moc wyjściowa: 2 x 15W
  • sygnał wejściowy audio: bezprzewodowy strumień Bluetooth
  • zasięg działania Bluetooth do 10 metrów
  • napięcie zasilania: od 10V do 25Vdc
    minimum 1 A wydajności prądowej
    rekomendowany zasilacz 12Vdc i prąd 2A lub więcej
  • impedancja obciążenia głośników: 6Ω 8Ω 10Ω
  • produkcja Sanwu SW-HF47
  • profesjonalnie wykonana płytka drukowana PCB
  • dwustronna z metalizacją otworów i soldermaską
  • antena Bluetooth w formie ściżki na PCB
  • wysokiej jakości montaż SMD elementów elektronicznych
  • złącza do przylutowania przewodów
  • wymiary płytki drukowanej: 58mm x 38mm
sposób podłączenia:

Oferowany moduł wzmacniacza audio opartego na układzie TPA3110D2 jest już zmontowany i działający. Wszystkie przewody z sygnałami wejściowymi, wyjściowymi i zasilania należy przylutować do płytki drukowanej zgodnie z dalszym opisem. podłączamy dwie parę OUT+ / - do głośnika lub kolumn. W ostatnim kroku należy dolutować przewody zasilania. Na każdym etapie montażu sygnałów doprowadzanych do wzmacniacza należy zachować odpowiednią polaryzację zgodnie z nadrukami na płytce drukowanej PCB. Niewłaściwa polaryzacja napięcia zasilającego doprowadzi do jego uszkodzenia. Jeśli nie wiesz co to jest polaryzacja to znaczy że produkt ten nie jest przeznaczony dla Ciebie (niestety)

TPA3110D2, BTE-394, wzmacniacz audio 2x15W, Bluetooth, Sanwu SW-HF47, wzmacniacz mocy, wzmacniacz akustyczny
Źródłem dźwięku jest bezprzewodowy Bluetooth strumień audio z urządzeń przenośnych . Sygnał może być podawany z odtwarzacza CD, DVD, MP3, smartfona poprzez Bluetooth (brak wejścia liniowego na podłączenie przewodów).


PORADNIK - dobór odpowiedniego zasilacza do wzmacniacza:
Zasilacza nie ma w zestawie. Należy dokupić go osobno we własnym zakresie. Musi to być zasilacz o stałym napięciu wyjściowym DC z przedziału podanego w specyfikacji powyżej. Można wykorzystać popularne zasilacze impulsowe - ładowarki do laptopów. Należy mieć jednak na uwadze że najtańsze zasilacze impulsowe ze względu na ich konstrukcję mogą wprowadzać szumu do słyszalnego toru audio. Oczywiście do zasilania można wykorzystać wszelkiego rodzaju akumulatory o odpowiednich parametrach elektrycznych.
Jaki kupić zasilacz?

Przykładowo: chcemy uzyskać maksymalną moc wzmacniacza 2x50W. Czyli łączna sumaryczna moc wyjściowa będzie wynosić 100W. Najczęściej maksymalna moc wzmacniaczy jest podawana dla maksymalnego napięcia wyjściowego i minimalnej impedancji głośnika. Jaką musi mieć wydajność lub moc zasilacz? Dobrym zwyczajem jest zastosowanie zasilacza o większej mocy niż wzmacniacz by mieć pewien margines zapasu mocy. Przyjmijmy że wzmacniacza 100W podłączymy zasilacz 120W (20% zapasu mocy). Stąd możemy obliczyć minimalną wydajność prądową do uzyskania pełnej mocy.
P=UxI
gdzie P -moc podawana w watach [W], U - napięcie podawane w woltach [V], I - prąd podawany w amperach [A]

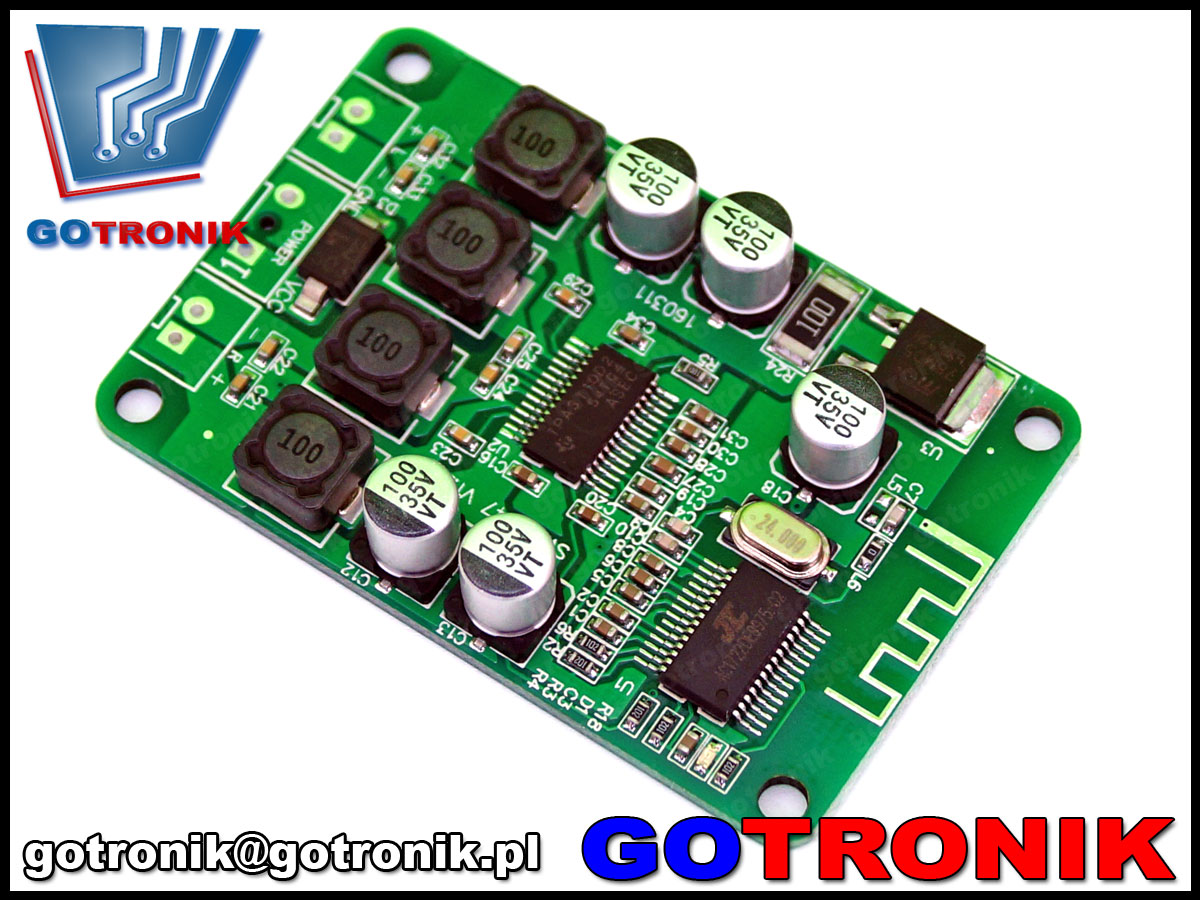

zdjęcia:
TPA3110D2, BTE-394, wzmacniacz audio 2x15W, Bluetooth, Sanwu SW-HF47, wzmacniacz mocy, wzmacniacz akustyczny
TPA3110D2, BTE-394, wzmacniacz audio 2x15W, Bluetooth, Sanwu SW-HF47, wzmacniacz mocy, wzmacniacz akustyczny
TPA3110D2, BTE-394, wzmacniacz audio 2x15W, Bluetooth, Sanwu SW-HF47, wzmacniacz mocy, wzmacniacz akustyczny
TPA3110D2, BTE-394, wzmacniacz audio 2x15W, Bluetooth, Sanwu SW-HF47, wzmacniacz mocy, wzmacniacz akustyczny
