UDP3303A 2 x 0-30V 0-3A zasilacz laboratoryjny DC symetryczny programowalny
Czas wysyłki: 24 godziny
Koszt wysyłki: od 0,00 zł
Numer katalogowy: UDP3303A
Stan magazynowy:
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (0)

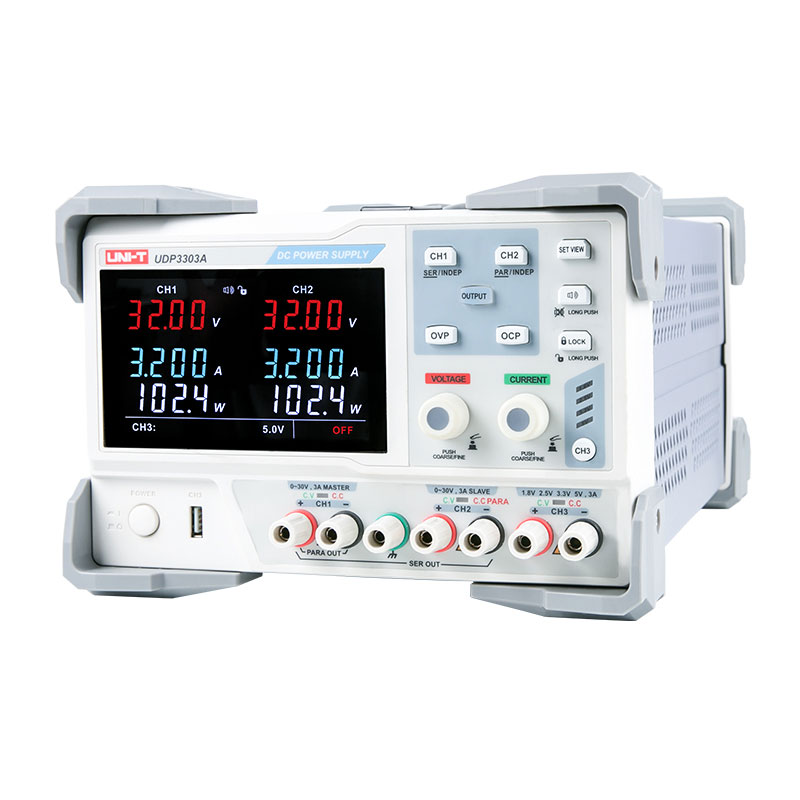

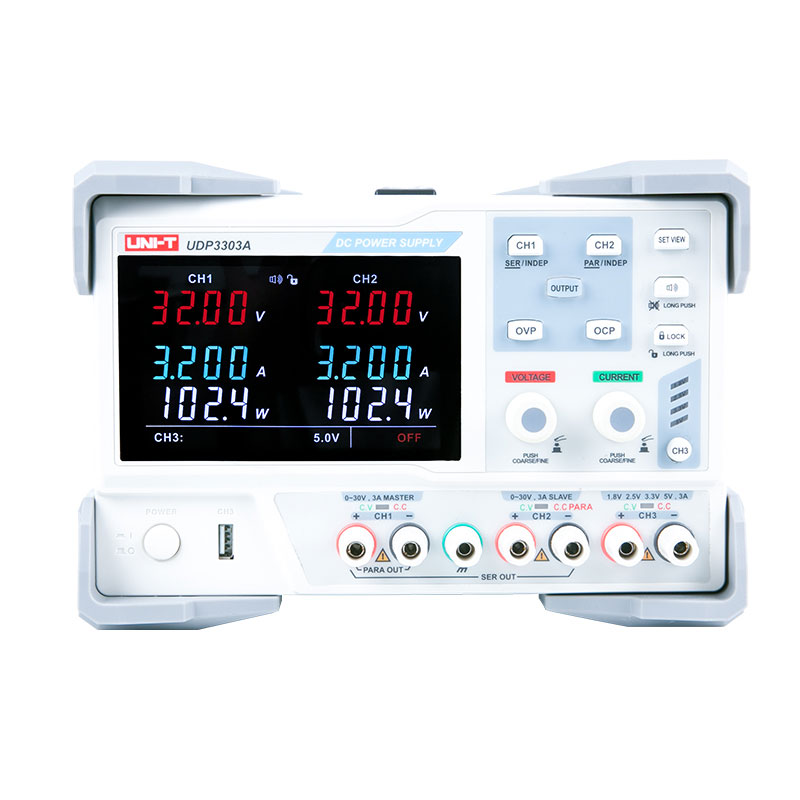

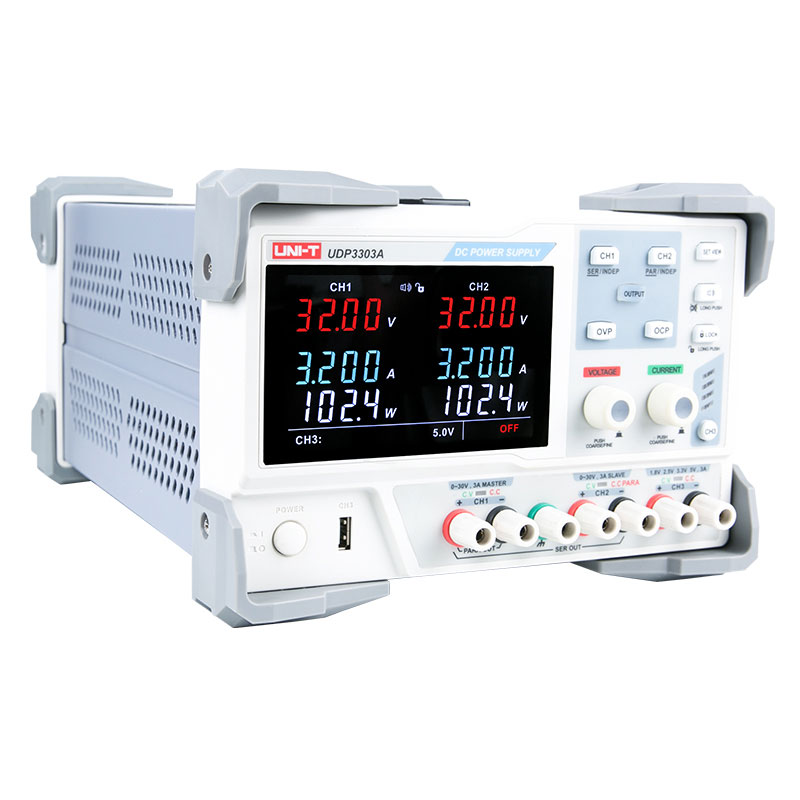

UDP3303A 2 x 0-30V 0-3A zasilacz laboratoryjny DC symetryczny programowalny
UDP3303A produkcji Unit to zasilacz laboratoryjny potrójny, czyli o 3 wyjściach napięcia. Dwa kanały wyjściowe CH1 i CH2 zasilacza UDP3303A są symetryczne i umożliwiają płynną regulację napięcia w zakresie od 0 do 30V i wydajnością prądową do 3A w każdym z tych kanałów. Regulacja napięcia i prądu w CH1 i CH2 jest niezależna tzn. w pierwszym kanale możemy ustawić wartość napięcia wyjściowego 6,70V natomiast w w drugim kanale CH2 30,0V. Maksymalna wydajność prądowa zasilacza UDP3303A w kanale CH1 i CH2 wynosi 3A w całym przedziale wartości napięcia wyjściowego. Laboratoryjny zasilacz UDP3303A umożliwia łączenie równoległe lub szeregowe wyjść CH1 i CH2 w celu uzyskania zwiększenia wydajności prądowej lub zwiększenia zakresu napięcia wyjściowego. Połączenie równoległe wyjść CH1 i CH2 zasilacza UDP3303A sumuje jego prąd wyjściowy co w praktyce daje nam przy tym połączeniu 6A maksymalnego prądu na wyjściu (3A z kanału CH1 + 3A z kanału CH2). W przypadku połączenia szeregowego CH1 i CH2 wydajność prądowa pozostaje na tym samym poziomie czyli 3A, natomiast wartości napięć z obu kanałów się sumują w otrzymujemy zasilacz z regulowanym napięciem na wyjściu od 0V do 60V. Trzecią możliwością połączenia niezależnych wyjść zasilacza UDP3303A jest uzyskanie napięcia symetrycznego: zacisk wyjściowy (-) CH1 łączymy z gniazdem wyjściowy (+) CH2: z tego połączenia powstaje nam obwód masy GND. W kanale CH1 mamy wolny zacisk (+) i mamy wyjście regulowanego napięcia dodatniego od 0 do 30V. W kanale CH2 mamy wolny zacisk (-) i jest tam wyjście napięcia ujemnego, które możemy analogicznie regulować w zakresie od 0V do -30V. Podwójne, symetryczne napięcie wykorzystywane jest min. w technice analogowej do zasilania wzmacniaczy operacyjnych, wzmacniaczy mocy. CH3 to trzecie wyjście zasilacza UDP3303A regulowane skokowo o wartościach napięć 1,8V/2,5V/3,3V/5.0V i wydajności prądowej do 3A. Może być wykorzystane do wielu urządzeń i modułów elektronicznych. Konstrukcja zasilacza UDP3303A jest oparta na transformatorze co zapewnia jego bardziej stabilną i bezawaryjną pracę w stosunku do konstrukcji opartych na przetwornicy impulsowej. Zasilacz UDP3303A jest wyposażony w cztery wyświetlacze LED siedmio-segmentowe świecące w kolorze czerwonym.
Zasilacz laboratoryjny UDP3303A znajdzie zastosowanie przy projektowaniu elektroniki, ładowaniu baterii, w pojazdach elektryczne, laboratoria badawcze i sektory edukacji i dydatkytki
Zasilacz laboratoryjny UDP3303A znajdzie zastosowanie przy projektowaniu elektroniki, ładowaniu baterii, w pojazdach elektryczne, laboratoria badawcze i sektory edukacji i dydatkytki
dane techniczne:
- UDP3303A produkcji Uni-t laboratoryjny zasilacz regulowany DC
- laboratoryjny zasilacz trójkanałowy = potrójny
- zasilacz programowalny
- zasilacz liniowy konstrukcja oparta na transformatorze
- płynna regulacja napięcia wyjściowego w CH1 i CH2 w zakresie: 0V do 30V
- maksymalna wydajność prądowa CH1 i CH2: do 3A
- wyjście CH3: regulowane skokowo napięcie stałe 1,8V/2,5V/3,3V/5,0V o maksymalnej wydajności prądowej do 3A
- precyzyjne 4 cyfrowe wyświetlacze LED dla wyjść CH1 i CH2
► woltomierz napięcia wyjściowego CH1 i CH1 - rozdzielczość 0,01V = 10mV
► amperomierz prądu wyjściowego CH1 i CH1 - rozdzielczość 0,001A = 1mA
► watomierz miernik mocy wyjściowej CH1 i CH1 - rozdzielczość 0,1W - zabezpieczenie przeciw-przeciążeniowe
► OVP over voltage protection
► OCP over current protection
► OCT over temperature protection - praca w trybie C.V. (Constant Voltage -stabilizacja napięcia wyjściowego)
- praca w trybie C.C. (Constant Current - stabilizacja prądu wyjściowego)
- możliwość pracy szeregowej i równoległej, oraz symetrycznej kanałów CH1 i CH2
► połączenie szeregowe: 0V do 60V i wydajności prądowej 3A
► połączenie równolegle: 0V do 30V i wydajności prądowej 6A
► połączenie symetryczne: 0V do +/-30V i wydajności prądowej 3A - funkcja blokady klawiatury
manual - instrukcja w języku ang. miernika UDP3303A
| specyfikacja | ||
| model | UDP3303A | |
| zakres regulacji napięcia CH1/CH2 | 0~30V | |
| Zakres regulacji prądu CH1/CH2 | 0~3A | |
| sumaryczna moc wyjściowa | 195W | |
| regulacja z obciążeniem | napięcie: <0.01%+3mV; prąd: <0.1%+5mA | |
| liniowość regulacji | napięcie: <0.01%+3mV; prąd: <0.1%+3mA | |
| rozdzielczość programowania | napięcie: 10mV; prąd: 1mA | |
| rozdzielczość wywoływania | napięcie: 10mV; prąd: 1mA | |
| dokładność (25°C±5°C) | napięcie | ±(0.1%+30mV) |
| prąd | ±(0.3%+5mA) | |
| tętnienia i szumy (20Hz~20MHz) | napięcie: ≤1mVrms; prąd: ≤3mArms | |
| współczynnik temperaturowy | napięcie: ≤150ppm/°C; prąd: ≤150ppm/°C | |
| opóźnienie narostu/opadania napięcia | ≤100ms (10% obciążenia znamionowego) | |
| regulacja z obciążeniem połączenie równoległe | napięcie | ≤0.01%+3mV |
| regulacja z obciążeniem połączenie szeregowe | napięcie | <100mV |
| wyjście CH3 | napięcie | 1.8V/2.5V/3.3V/5.0V |
| prąd | 3A | |
| dokładność napięcia | ±50mV | |
| ±50mV | ||
| dodatkowe wyjście | USB Host 5V/2A wyjście do ładowania urządzeń | |
| pozostałe funkcje: | ||
| zasilacz | AC 100V/120V/220V/230V±10%, 50Hz/60Hz | |
| wyświetlacz | EBTN inwersyjny LCD | |
| waga | 8,5kg | |
| wymiary | 143mm x 190mm x 327mm | |
| wyposażenie | przewód sieciowy zasilający | |
zestaw zawiera:
gwarancja:
- miernik UDP3303A
- przewód sieciowy zasilający
gwarancja:
- 24 miesiące
- gwarancji nie podlegają elementy naturalnie zużywające się, takie jak elementy grzejne, elementy ruchome, żarówki, filtry, bezpieczniki itp.
