Uniwersalna płytka drukowana 95x190mm
uniwersalna płytka drukowana PCB 95x190mm PCB-094 dwustronna z metalizacją otworów

Uniwersalna płytka drukowana PCB 95mm x 190mm dwustronna z metalizacją otworów. Wysokiej jakości laminatu FR-4 o grubości 1,6mm. Na płytce uniwersalnej w łatwy sposób zmontujemy i rozmontujemy dowolny układ elektroniczny, bez konieczności projektowania, trawienia, zamawiania dedykowanej PCB. Dzięki specjalnie uformowanym wyprowadzenia padów łatwo wykonamy połączenia pomiędzy nimi. Idealnie nadaje się do tworzenia układów elektrycznych, elektronicznych, prototypów przy wykorzystaniu elementów przewlekanych (THT). Na płytce przewidziano miejsce pod standardowe gniazdo zasilania DC-JACK, przełącznik, oraz gniazdo mini USB.

uniwersalna płytka drukowana PCB 95x190mm PCB-094 dwustronna z metalizacją otworówuniwersalna płytka drukowana PCB 95x190mm PCB-094 dwustronna z metalizacją otworówuniwersalna płytka drukowana PCB 95x190mm PCB-094 dwustronna z metalizacją otworów

dane techniczne:

  • uniwersalna płytka drukowana
  • dwustronna z metalizacją otworów płytka drukowana PCB
  • soldermaska w kolorze granatowym
  • pocynowane pola lutownicze
  • wiercone otwory pól lutowniczych pod elementy elektroniczne przewlekane
    z standardowym rastrem 2,54mm/100mils
  • średnica otworów (wiertła): 1,00mm
  • grubość laminatu: 1,6mm
  • laminat FR-4
  • wymiary zewnętrzne płytki drukowanej: 95x190mm
    9,5cm x 19cm

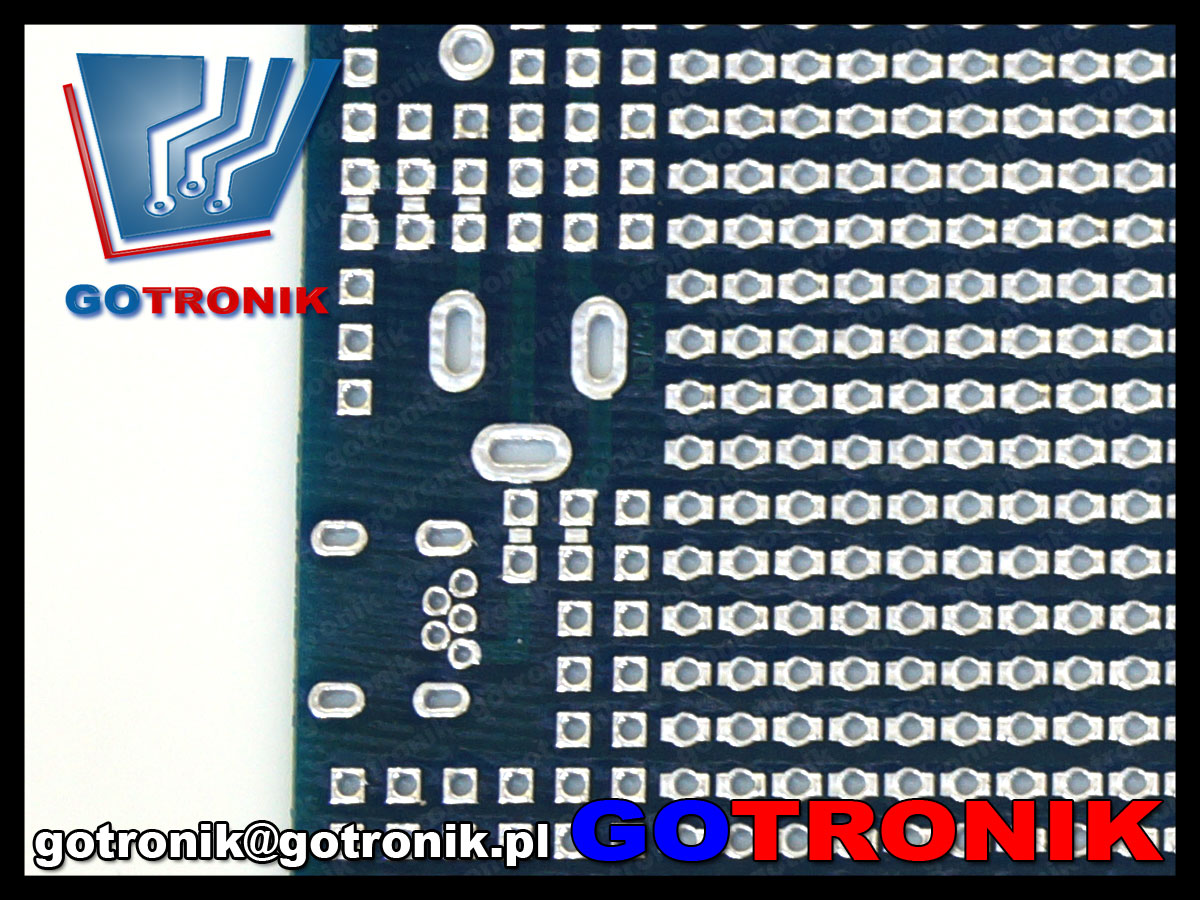

  • miejsce na złącze zasilania DC-Jack
  • miejsce na przełącznik
  • miejsce na gniazdo miniUSB

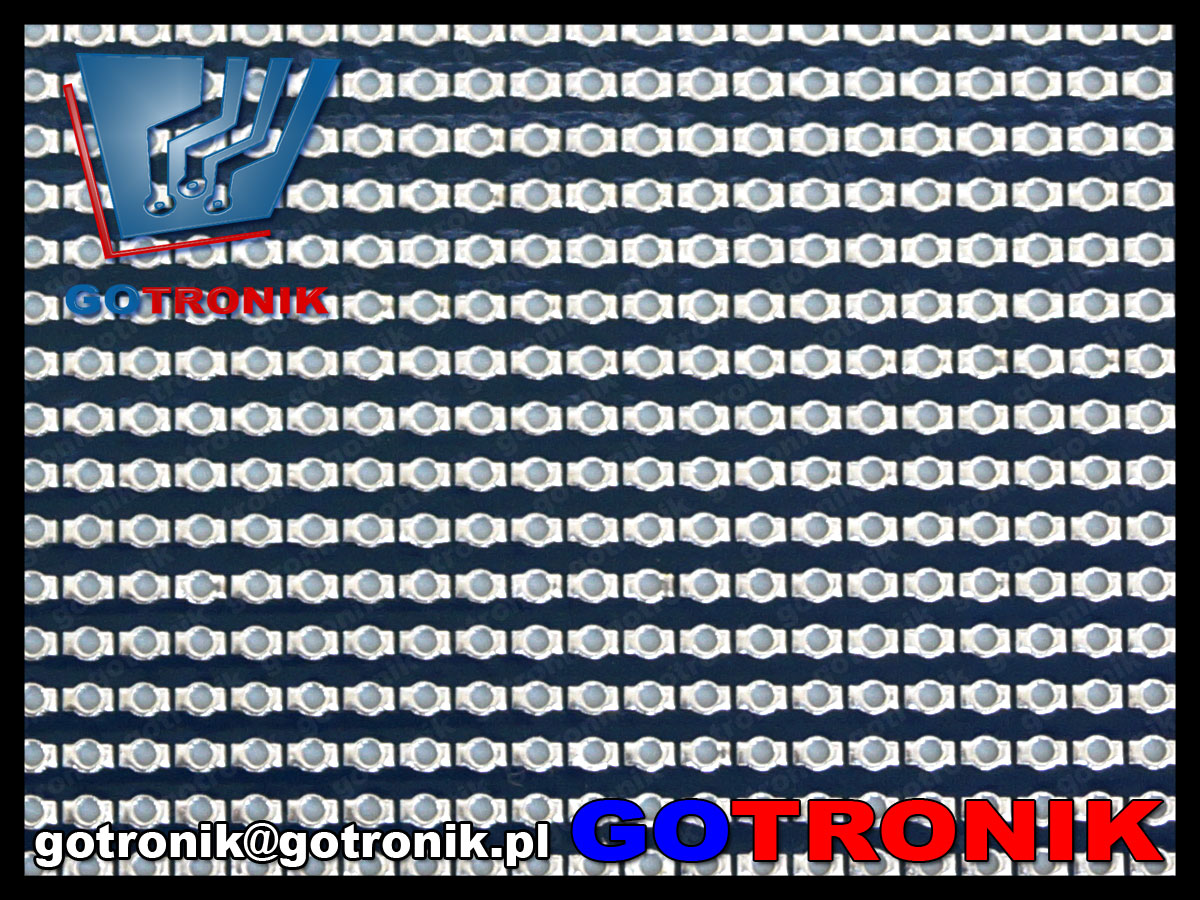

  • łatwe wykonywanie połączeń pomiędzy padami

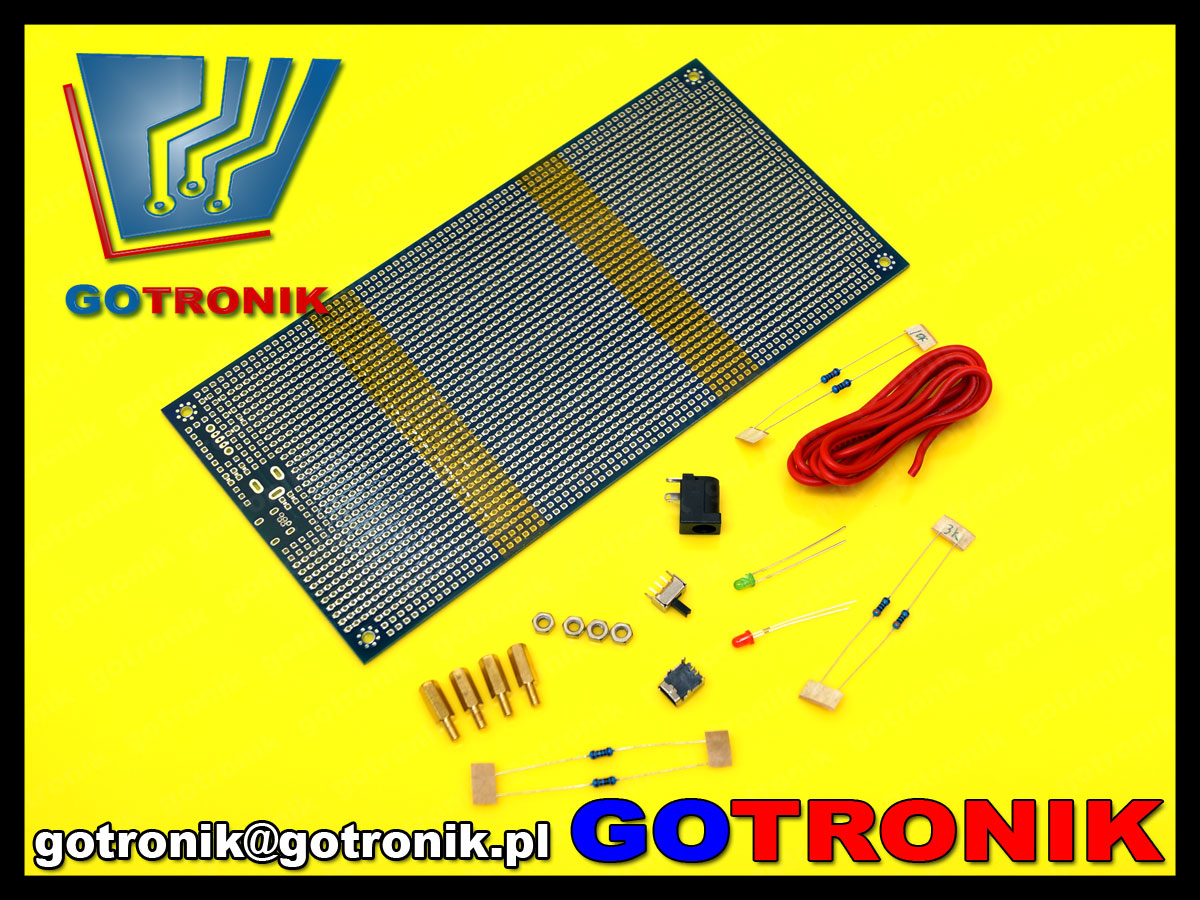

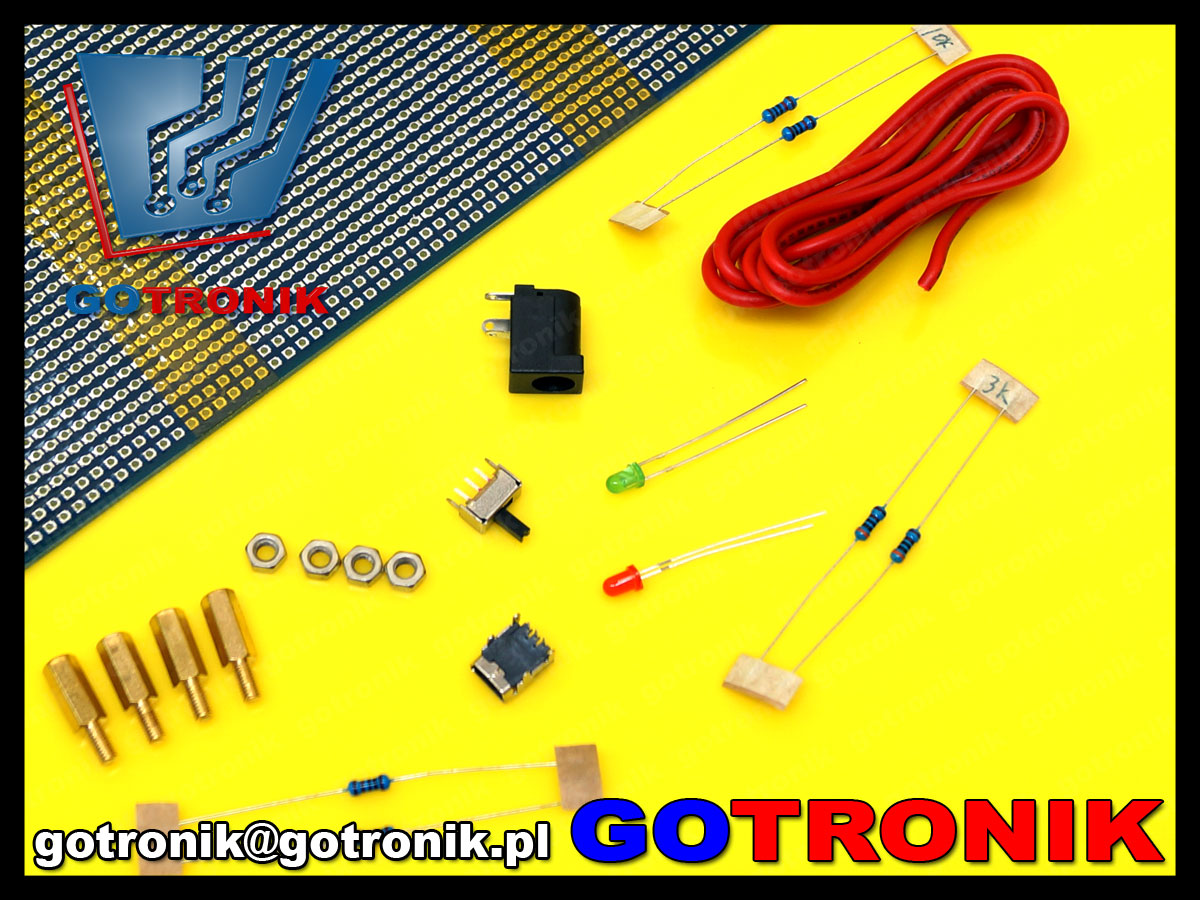

w zestawie z płytką kilka podstawowych elementów elektronicznych do przylutowania:
  • kołek dystansowy do przykręcenia do płytki (jako nóżki) x4szt.
  • dioda LED x2szt.
  • rezystor x4szt.
  • gniazdo DC-JACK x1szt.
  • gniazdo miniUSB x1szt.
  • przełącznik zasilania ON/OFF x1szt.
  • przewód w izolacji x1szt.

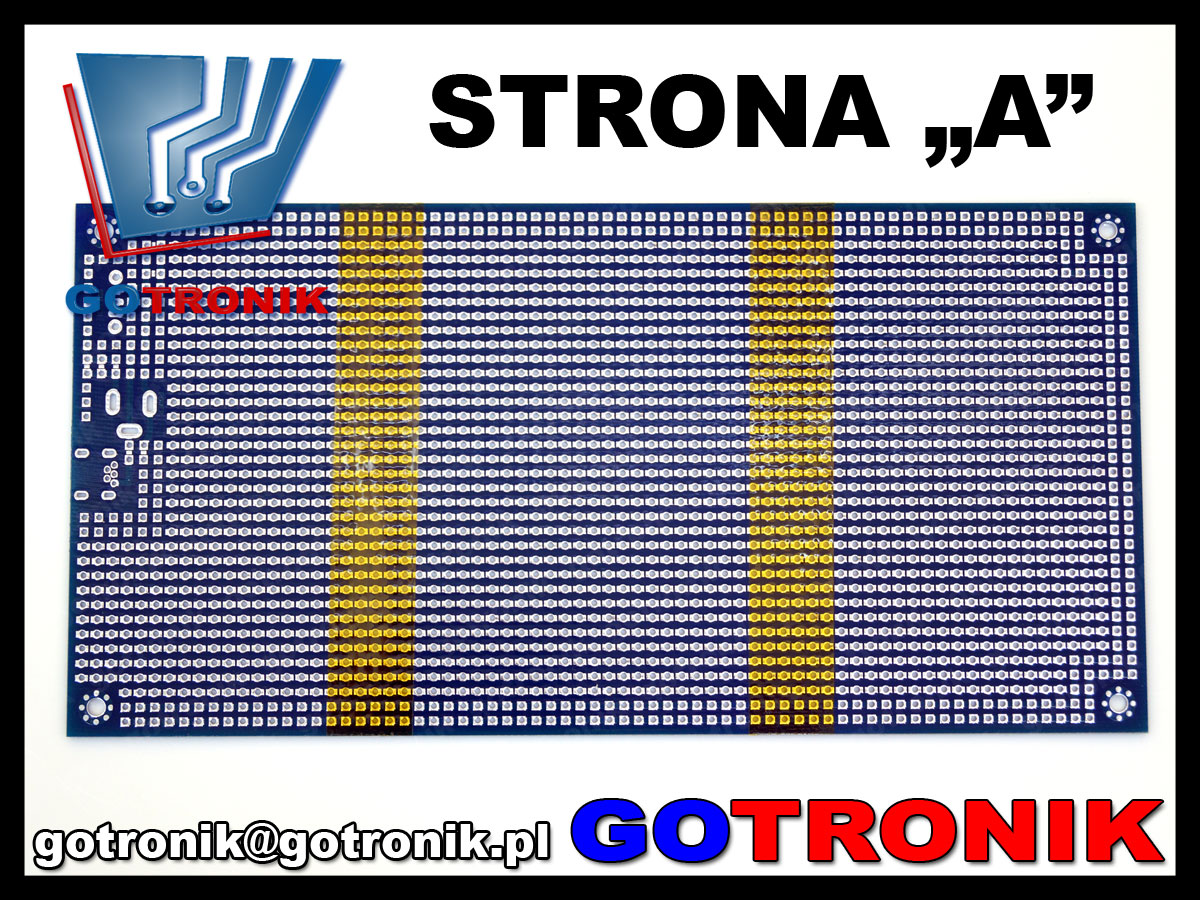

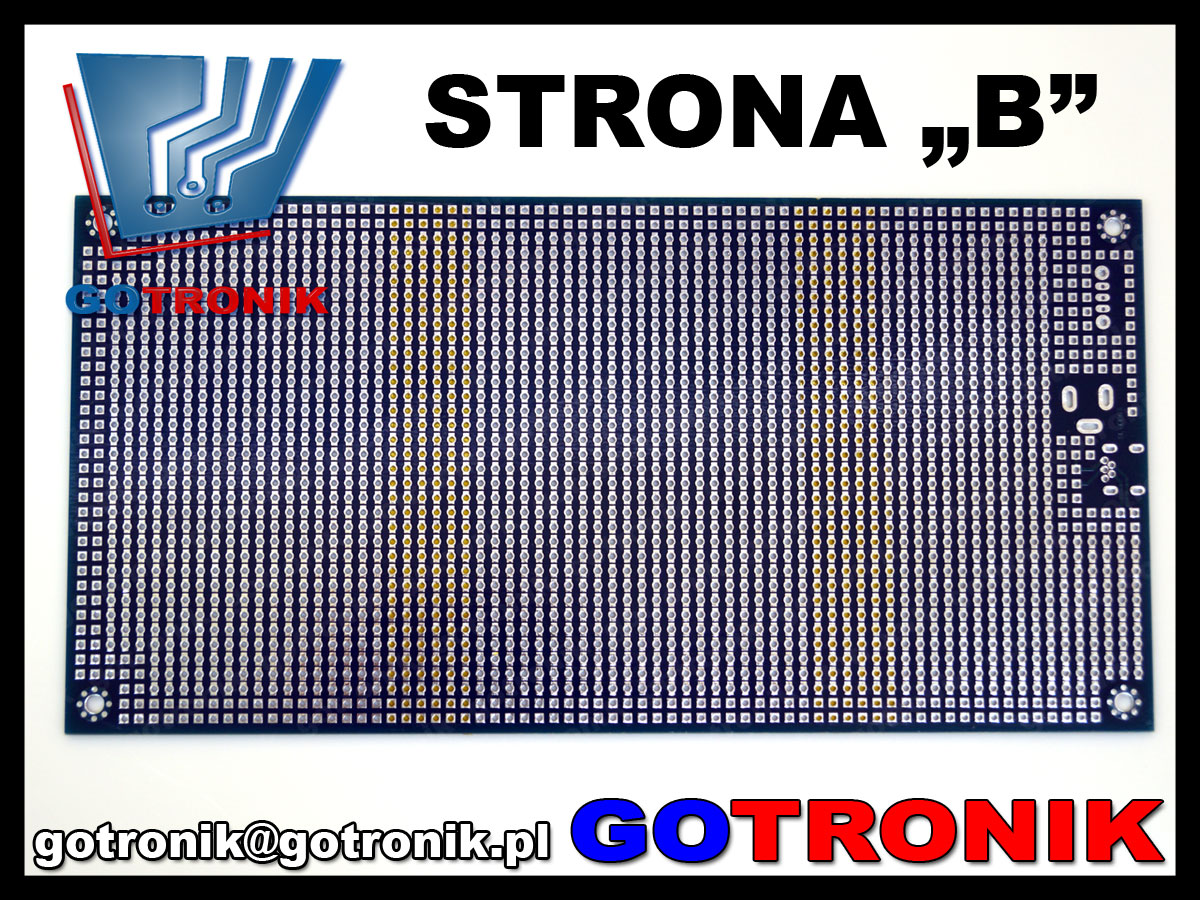

  prezentacja płytek drukowanych PCB:


uniwersalna płytka drukowana PCB 95x190mm PCB-094 dwustronna z metalizacją otworówuniwersalna płytka drukowana PCB 95x190mm PCB-094 dwustronna z metalizacją otworówuniwersalna płytka drukowana PCB 95x190mm PCB-094 dwustronna z metalizacją otworów

zdjęcia:

uniwersalna płytka drukowana PCB 95x190mm PCB-094 dwustronna z metalizacją otworów
uniwersalna płytka drukowana PCB 95x190mm PCB-094 dwustronna z metalizacją otworów
uniwersalna płytka drukowana PCB 95x190mm PCB-094 dwustronna z metalizacją otworów
uniwersalna płytka drukowana PCB 95x190mm PCB-094 dwustronna z metalizacją otworów
uniwersalna płytka drukowana PCB 95x190mm PCB-094 dwustronna z metalizacją otworów
uniwersalna płytka drukowana PCB 95x190mm PCB-094 dwustronna z metalizacją otworów
