UT-RB60 mostek refleksyjny VSWR 1MHz-6GHz UNI-T
Koszt wysyłki: od 0,00 zł
Numer katalogowy: UT-RB60
Kod producenta: UT-RB60
Stan magazynowy:
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (0)
UNI-T UT-RB60 to zaawansowany mostek refleksyjny VSWR pracujący w szerokim paśmie 1 MHz – 6 GHz, dedykowany dla analizatorów serii UTS3000T+. Urządzenie umożliwia precyzyjny pomiar parametrów S11, co jest kluczowe przy diagnostyce filtrów, wzmacniaczy oraz strojeniu anten. Wysoka kierunkowość (do 24 dB) gwarantuje maksymalną wiarygodność pomiarów strat odbiciowych i fali stojącej.
Pasywna konstrukcja zamknięta w ekranowanej, aluminiowej obudowie zapewnia doskonałe przewodnictwo i odporność na zakłócenia RF. Mostek wyposażono w trzy porty N 50Ω (IN, OUT, DUT). Dzięki możliwości bezpośredniego wpięcia w panel analizatora za pomocą sztywnych adapterów, system minimalizuje niepożądane odbicia i straty w torze pomiarowym.

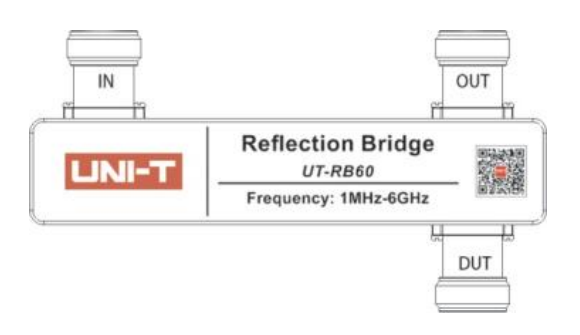

UT-RB60 jest używany z serią UNI-T UTS3000T+ do pomiaru parametrów S11, takich jak straty odbiciowe, współczynnik odbicia i współczynnik fali stojącej (VSWR) dla testowanego urządzenia. Mostek VSWR UT-RB60 posiada konfigurację portów typu N (żeńskich), jak pokazano na poniższym schemacie.
- IN: Terminal wejściowy sygnału. Służy do podłączenia do wyjścia źródła śledzącego analizatora widma
- OUT: Terminal wyjściowy sygnału. Służy do podłączenia do terminala wejściowego RF analizatora widma
- DUT: Służy do podłączenia testowanego urządzenia

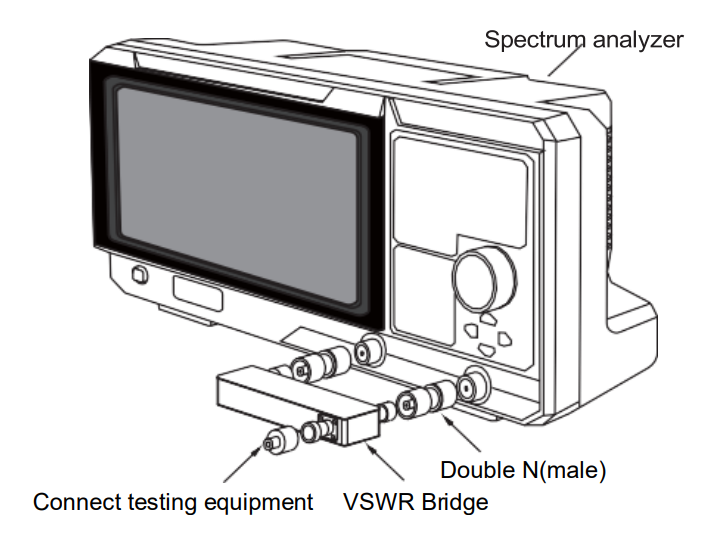

- Połączenie z analizatorem widma: Użyj dwóch podwójnych adapterów N (męskich), aby podłączyć wyjście źródła śledzącego analizatora widma do portu IN mostka VSWR oraz wejście RF analizatora widma do portu OUT mostka VSWR.
- Połączenie z testowanym urządzeniem (DUT): Podczas podłączania do DUT używaj jak najmniejszej liczby kabli lub adapterów, aby uniknąć wprowadzania dodatkowych odbić.
Zastosowanie
-
Pomiar parametrów związanych z S11 dla urządzeń pasywnych, takich jak filtry, wzmacniacze i miksery
-
Pomiar częstotliwości anteny i współczynnika fali stojącej (VSWR)
Kluczowa specyfikacja techniczna
- - Marka: UNI-T
- - Model: UT-RB60
- - Pasmo częstotliwości 1 MHz - 6 GHz
- - Impedancja 50 Ω
- - Maksymalna moc wejściowa +27 dBm (0.5W)
- - Pomiar strat odbiciowych (return loss)
- - Pomiar współczynnika odbicia
- - Badanie VSWR (współczynnika fali stojącej)
- - Wymiary: 112 mm x 61 mm x 22 mm
- - Złącza: 3 x Port typu N żeński (IN, OUT, DUT)
- - Adaptery przyłączeniowe: Dwa złącza podwójne N (męskie) do integracji z analizatorem UTS3000T+
- - Straty wtrąceniowe (IN do DUT): ≤ 4.5 dB (wartość typowa)
- - Kierunkowość (1 MHz - 5 MHz): 15 dB (wartość typowa)
- - Kierunkowość (5 MHz - 3.3 GHz): 24 dB (wartość typowa)
- - Kierunkowość (3.3 GHz - 4.5 GHz): 18 dB (wartość typowa)
- - Kierunkowość (4.5 GHz - 6 GHz): 15 dB (wartość typowa)
- - Materiał wykonania: Wysokiej jakości stop aluminium (powierzchnia piaskowana w naturalnym kolorze z przewodnictwem elektrycznym)
- - Kompatybilność: Seria analizatorów widma UNI-T UTS3000T+
- - Typ pomiarów: Pomiary układów pasywnych (filtry, wzmacniacze, miksery, anteny)
- - Temperatura pracy: od -40°C do +70°C
- - Temperatura przechowywania: od -55°C do +85°C
| Specyfikacja Techniczna UT-RB60 | |
|---|---|
| Częstotliwość | |
| Zakres częstotliwości przepustowej | 1 MHz do 6 GHz |
| Porty | |
| Typ portów | N (żeńskie) |
| Adapter | Podwójny N (męski) |
| Impedancja portów i adapterów | 50 Ω |
| Straty wtrąceniowe | |
| IN do DUT | ≤ 4,5 dB (Wartość typowa) |
| Kierunkowość | |
| 1 MHz do 5 MHz | 15 dB (Wartość typowa) |
| 5 MHz do 3,3 GHz | 24 dB (Wartość typowa) |
| 3,3 GHz do 4,5 GHz | 18 dB (Wartość typowa) |
| 4,5 GHz do 6 GHz | 15 dB (Wartość typowa) |
| Moc wejściowa | |
| Maksymalna moc wejściowa | +27 dBm (0,5 W) |
| Specyfikacja ogólna | |
| Temperatura robocza | -40°C do +70°C |
| Temperatura przechowywania | -55°C do +85°C |
| Materiał | Stop aluminium |
| Wykończenie / Wygląd | Piaskowane, kolor oryginalny, przewodzące prąd |
| Wymiary (Szer. x Wys. x Dł.) | 112 mm x 61 mm x 22 mm |
| Waga | 0,15 kg |
