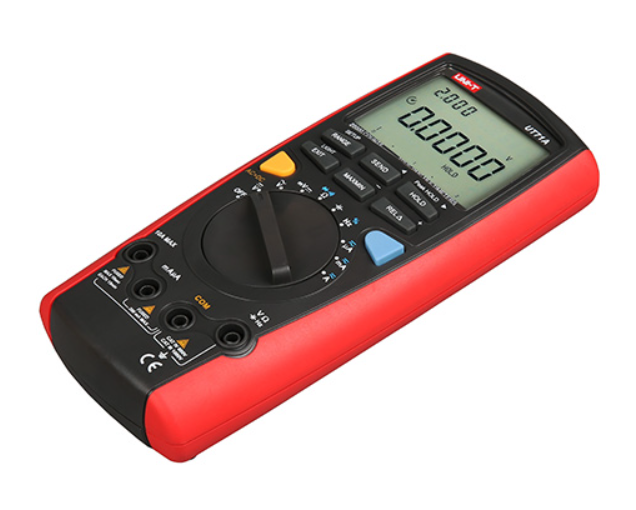

UT71A Inteligentny miernik uniwersalny True RMS z USB UNI-T

Multimetr cyfrowy marki UNI-T, model UT71A, to zaawansowane narzędzie pomiarowe z serii inteligentnych mierników, dedykowane do rozwiązywania złożonych problemów w elektronice, automatyce przemysłowej oraz inżynierii utrzymania ruchu. Urządzenie to charakteryzuje się wysoką rozdzielczością pomiaru, oferując maksymalne wskazanie wyświetlacza na poziomie 20 000 zliczeń. Jest to idealny wybór dla wymagających użytkowników, którzy potrzebują precyzyjnego pomiaru napięcia do 1000V DC/AC oraz prądu do 10A. Dzięki zaimplementowanej funkcji True RMS (rzeczywista wartość skuteczna), miernik gwarantuje wiarygodne wyniki nawet przy badaniu przebiegów niesinusoidalnych, co jest kluczowe przy serwisowaniu nowoczesnych układów zasilania i sterowania.

Urządzenie zamknięte jest w wytrzymałej obudowie o wymiarach 200mm x 93mm, wykonanej z wysokiej jakości tworzywa w kolorystyce czerwono-szarej, co zapewnia odporność na trudne warunki warsztatowe. Centralnym elementem interfejsu jest duży, podświetlany ekran LCD o wymiarach 73mm x 50mm, wyposażony w analogowy bargraf, który ułatwia śledzenie szybkich zmian sygnału. Model UT71A wyróżnia się unikalną funkcją alarmu błędnego podłączenia przewodów, chroniącą miernik przed uszkodzeniem. Ponadto, urządzenie posiada interfejs USB z optoizolacją, umożliwiający bezpieczny transfer danych do komputera w celu ich dalszej analizy (Data Logging). Funkcjonalność dopełniają tryby MAX/MIN/REL, zatrzymanie szczytowe (Peak Hold) oraz możliwość definiowania górnych i dolnych limitów pomiarowych dla szybkiej selekcji komponentów.

Szczegółowa specyfikacja techniczna

• Marka: UNI-T
• Model: UT71A
• Zliczenia wyświetlacza: 20 000
• Pomiar True RMS
• Napięcie stałe (DCV): do 1000 V
• Napięcie zmienne (ACV): do 1000 V
• Prąd stały (DCA): do 10 A
• Prąd zmienny (ACA): do 10 A
• Rezystancja: do 20 MΩ
• Pojemność: do 20 mF
• Częstotliwość: 20 Hz ~ 200 MHz
• Pasmo przenoszenia: 45 Hz ~ 100 kHz
• Współczynnik wypełnienia
• Interfejs komunikacyjny USB
• Wyświetlacz LCD z podświetleniem o wymiarach 73 mm x 50 mm
• Bargraf analogowy
• Funkcje pomiarowe: Data Hold, Peak Hold, MAX/MIN/REL
• Rejestracja danych
• Bezpieczeństwo: CAT III 1000V, CAT IV 600V
• Alarm błędnego podłączenia
• Zasilanie: Bateria 9V (6F22)
• Automatyczne wyłączanie
• Wymiary: 200 mm x 93 mm x 40 mm
• Waga netto: 384 g
• Certyfikaty: CE, UKCA

Specyfikacja	Zakres	UT71A	UT71B	UT71C	UT71D	UT71E
Napięcie DC (V)	1000V	±(0.1%+8)	±(0.05%+5)	±(0.025%+5)	±(0.025%+5)	±(0.025%+5)
Napięcie AC (V)	1000V	±(0.8%+40)	±(0.6%+40)	±(0.4%+30)	±(0.4%+30)	±(0.4%+30)
Prąd DC (A)	10A	±(0.2%+20)	±(0.15%+20)	±(0.1%+15)	±(0.1%+15)	±(0.1%+15)
Prąd AC (A)	10A	±(1%+15)	±(0.8%+15)	±(0.7%+15)	±(0.7%+15)	±(0.7%+15)
Rezystancja (Ω)	20MΩ	±(0.5%+20)	±(0.4%+20)	-	-	-
	40MΩ	-	-	±(0.3%+8)	±(0.3%+8)	±(0.3%+8)
Pojemność (F)	20mF	±(1.5%+20)	±(1.2%+20)	-	-	-
	40mF	-	-	±(1%+20)	±(1%+20)	±(1%+20)
Częstotliwość (Hz)	20Hz~200MHz	±(0.1%+15)	±(0.1%+15)	-	-	-
	40Hz~400MHz	-	-	±(0.01%+8)	±(0.01%+8)	±(0.01%+8)
Temperatura	-40°C~1000°C	-	±(1%+30)	±(1%+30)	±(1%+30)	±(1%+30)
	-40°F~1832°F	-	±(1.5%+50)	±(1.5%+50)	±(1.5%+50)	±(1.5%+50)
Maks. wskazanie	-	20000	20000	40000	40000	40000
Charakterystyka Ogólna
Zasilanie	Bateria 9V (6F22)
Wyświetlacz	73mm x 50mm
Kolor produktu	Czerwono-szary
Waga netto	384g
Wymiary	200mm x 93mm x 40mm
Akcesoria standardowe	Bateria, przewody pomiarowe, krokodylki, kabel USB, CD z oprogramowaniem, etui. (Sonda temperatury i adapter zasilania dostępne tylko w wyższych modelach serii)

Dokumentacja techniczna:


	UT71A/B/C/D/E | Datasheet
	UT71A/B/C/D/E | User Manual
	UT71A/B | Software Instruction
	UT71A/B | Software (.exe)
	UT71A/B | Software (.zip)
	iDMM1.0 | App

Przykładowe zastosowania:



---



Zestaw zawiera 1 x Multimetr cyfrowy UNI-T UT71A 1 x Komplet przewodów pomiarowych 1 x Zestaw krokodylków  1 x Kabel interfejsu USB 1 x Płyta CD z oprogramowaniem PC 1 x Etui transportowe  1 x Bateria 9V 1 x Instrukcja obsługi w j. angielskim 1 x Oryginalne opakowanie
