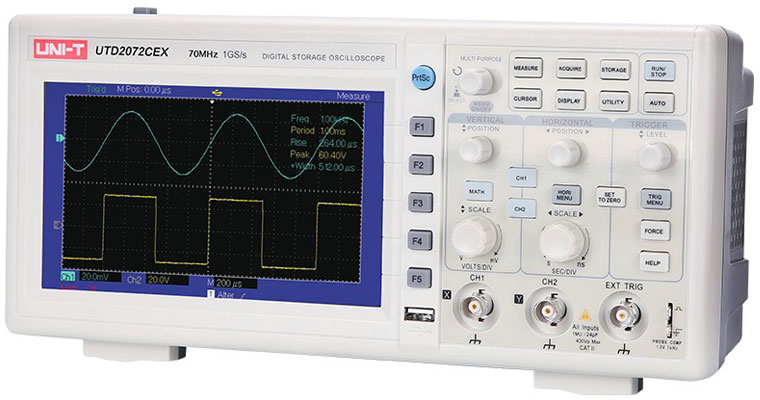

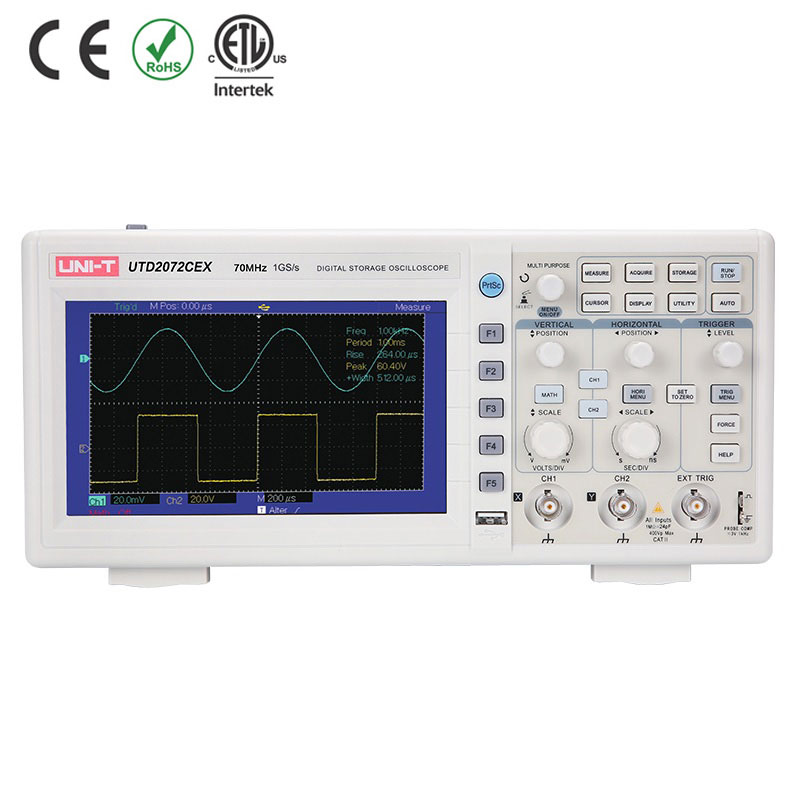

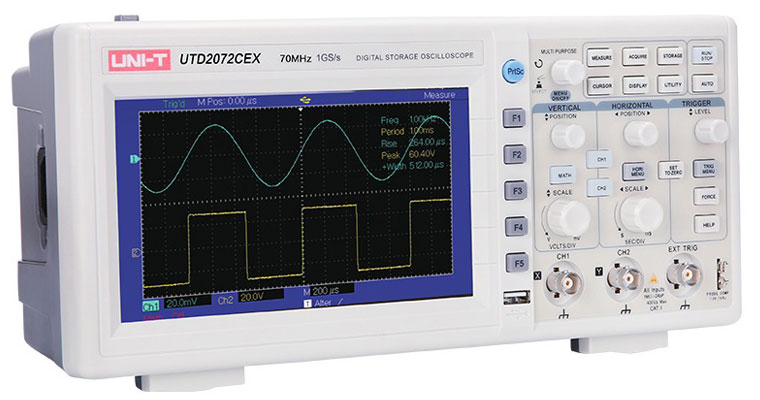

UTD2072CEX to cyfrowy stacjonarny oscyloskop, który w porównaniu z niższą serią UTD2000L oferuje nie tylko wyższą częstotliwość próbkowania 1GS/s, ale także dwa razy większą rozdzielczość wyświetlania wynoszącą 800x480. Oscyloskop UTD2072CEX ma 2 analogowe kanały wejściowe CH1 i CH2, oraz wejście EXT zewnętrznego wyzwalania. Dzięki interfejsowi USB OTG możesz przechowywać zmierzone wartości na dysku flash USB. Prosty panel przedni z wyraźnie oznaczonymi funkcjami do podstawowych operacji, skali i lokalizacji poszczególnych kanałów pozwala na łatwe korzystanie. Ponadto naciśnięcie przycisku AUTO po prostu ustawia urządzenie samoistnie.
UTD2072CEX to dwukanałowy oscyloskop cyfrowy o szerokości pasma analogowego 70MHz dla każdego z dwóch kanałów CH1 i CH2. Oscyloskop UTD2072CEX jest produkowany przez renomowaną firmę Uni-t. Przetwornika A/C próbkuje sygnał z częstotliwością 1GSa/s, a rozdzielczość pionowa wynosi 8bit. Oscyloskop wyposażony jest w kolorowy wyświetlacz LCD o przekątnej 7cali i rozdzielczości 800x480. Parametry i funkcjonalność cyfrowego oscyloskopu UTD2072CEX spełnią oczekiwania większości użytkowników.
dane techniczne:
- cyfrowy oscyloskop UTD2072CEX produkcji Unit
- liczba analogowych kanałów wejściowych: 2
- szerokość pasma: 70MHz
- długość rekordu pamięci: 25kpts = 25 000 punktów
- próbkowanie: 1GSa/s
- zakres regulacji czułości napięciowej: 1mV/div~20V/div
- zakres regulacji podstawy czasu: 2ns/div~50s/div
- typy wyzwalania:
▶ Edge - brzegiem
▶ Pluse - impulsem
▶ Video - video
▶ Slope - zboczem
▶ Alternate - alternatywne (naprzemienne)
- EXT - wejście zewnętrznego wyzwalania
- interfejs USB OTG
- możliwość zapisu przebiegów
- możliwość automatycznego pomiaru 32 parametrów
- wyświetlacz
▶ LCD typu TFT
▶ KOLOROWY o 64 kolorów
▶ przekątna 7 cali
▶ rozdzielczość: 800x480
- wymiary oscyloskopu: 306mm ×147mm × 122mm
- waga: 2,2kg
UTD2072CEX instrukcja obsługi PL
UTD2072CEX manual
oscyloskop cyfrowy UTD2072CEX |
liczba kanałów |
2 |
szerokość pasma |
70MHz |
próbkowanie |
1GS/s |
czas narostu |
≤5ns |
długość rekordu |
25kpts |
szybkość akwizycji przebiegów |
≥2000wfms/s |
zakres regulacji czułości napięciowej |
1mV/div~20V/div |
zakres regulacji podstawy czasu |
2ns/div~50s/div |
zapisywanie |
Setup, Wave, Bitmap |
tryby wyzwalania |
Edge, Pluse, Alternate |
interfejsy |
USB OTG |
ogólna charakterystyka |
zasilanie |
100-240VAC, 45-440Hz |
wyświetlacz |
7 cali
liczba kolorów 64k
TFT LCD
Rozdzielczość 800×480 |
kolor |
biały z szarym |
waga |
2,2kg |
wymiary |
306mm x 147mm x 122mm |
wyposażenie |
sonda pasywna z dzielnikiem x1/x10 - szt.
przewód zasilający
przewód USB
PC Software CD |
zestaw zawiera:
- oscyloskop UTD2072CEX x1szt.
- sonda oscyloskopowa z przełączanym dzielnikiem napięcia
x1 lub x10 x2sztuki
- przewód USB x1szt.
- kabel sieciowy x1szt.
- płyta CD z oprogramowaniem x1szt.
- instrukcja x1szt.
- oryginalne opakowanie - karton x1szt.
gwarancja:
