Wskaźnik wysterowania audio 10 LED na LM3915

Wskaźnik wysterowania audio 10 LED na LM3915

Dostępność: Dostępny

Koszt wysyłki: od 8,00 zł Dostępne formy wysyłki dla oglądanego produktu:Kurier - 15,00 zł
Odbiór osobisty - 0,00 zł
Przesyłka pocztowa priorytetowa - 9,00 zł
Przesyłka pocztowa ekonomiczna - 8,00 zł

Numer katalogowy: BTE-084

Stan magazynowy:

Cena: 18,00 zł

Ilość: szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)
Wskaźnik wysterowania audio 10 LED
* ZESTAW DO SAMODZIELNEGO MONTAŻU *
BTE-084 wskaźnik wysterowania audio 10 led Audio Spectrum efekt świetlny LM3915 UV meter - zestaw do samodzielnego montażu KIT DIY


Zestaw do samodzielnego montażu typu KIT/DIY umożliwiający zlutowanie (montaż) elektronicznego wskaźnika wysterowania do zastosowań audio. Elekt świetlny został zrealizowany z 10 diod świecących LED. Konstrukcja wskaźnika oparta na klasycznym już układzie LM3915 - sterowniku do linijki LED. Osoba zajmująca się montażem nabywa niezbędne doświadczenie w lutowaniu, oraz analizie układów elektronicznych. Stąd zestaw KIT polecamy dla początkujących elektroników hobbystów.

BTE-084 wskaźnik wysterowania audio 10 led Audio Spectrum efekt świetlny LM3915 UV meter - zestaw do samodzielnego montażu KIT DIYBTE-084 wskaźnik wysterowania audio 10 led Audio Spectrum efekt świetlny LM3915 UV meter - zestaw do samodzielnego montażu KIT DIYBTE-084 wskaźnik wysterowania audio 10 led Audio Spectrum efekt świetlny LM3915 UV meter - zestaw do samodzielnego montażu KIT DIY

dane techniczne:

  • zestaw do samodzielnego montażu KIT/DIY
  • efekt świetlny LED
  • wskaźnik wysterowania dla sygnału audio - UV meter
  • wersja mono dla jednego kanału
  • układ sterujący LM3915
  • łącznie 10 diod LED
  • kolory diod LED: czerwony + żółty
  • sygnał wejściowy - liniowy z np. smartfona, odtwarzacza mp3 itp.
  • napięcie zasilania: od 9V do 12Vdc
  • wymiary płytki drukowanej: 28mm x 66mm
Instrukcja montażu:
http://gotronik.com/2018/06/13/wskaznik-wysterowania-2/

Prezentacja video:
lutowanie:


podłączenie i działanie:


ocena stopnia trudności:
  • płytka PCB jednostronna
  • solder-maska -TAK
  • opis montażowy na płytce drukowanej - TAK
  • schemat ideowy - nie
  • schemat montażowy - TAK
  • typ montażu: przewlekany THT
  • elementy montowane powierzchniowo SMD: nie
  • elementy wymagające zachowania polaryzacji: TAK
  • urządzenie po poprawnym zmontowaniu nie wymaga uruchomienia (działa odrazu)
  • zestaw do samodzielnego montażu tzw. KIT, DIY.
  • ogólna instrukcja - poradnik dla początkujących elektroników montujących zestawy KIT

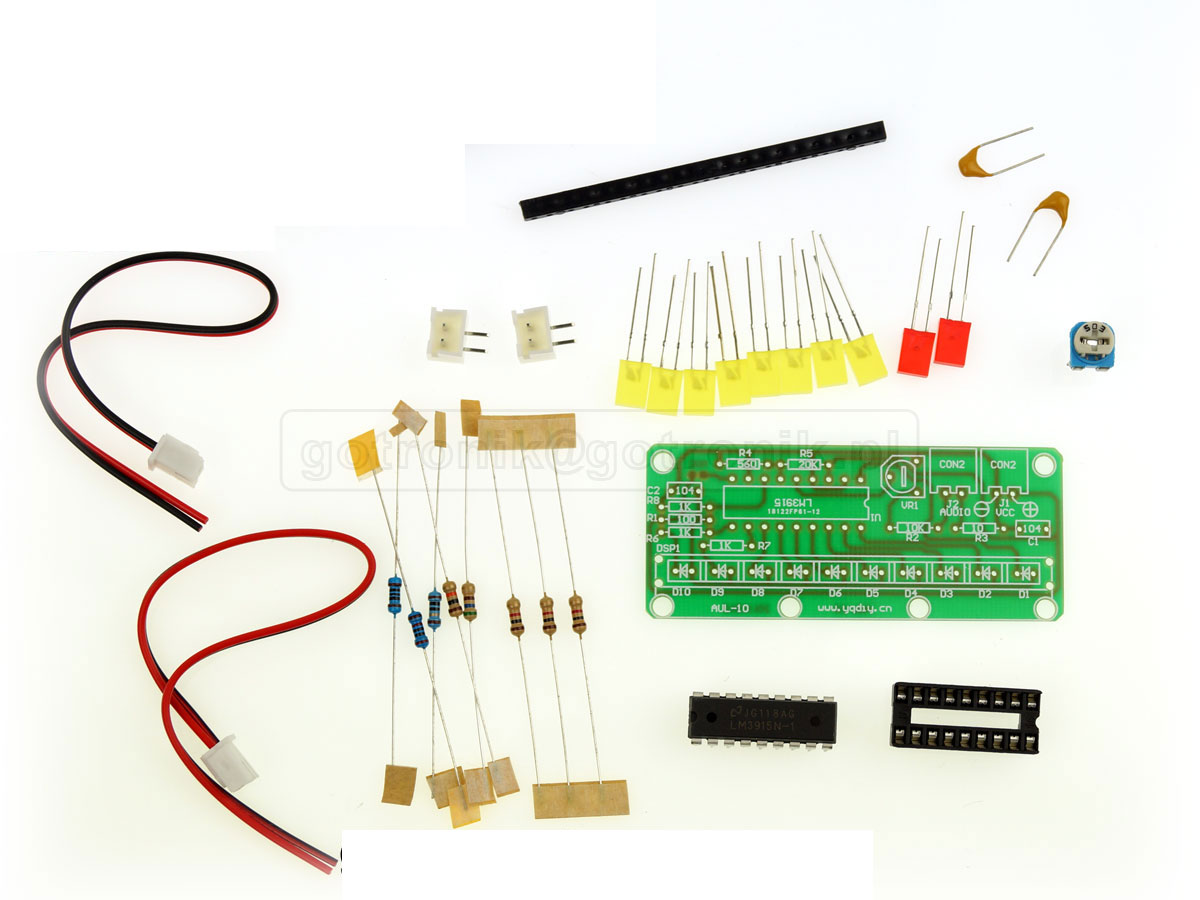

w skład zestawu wchodzi:
  • płytka drukowana PCB
  • wszystkie potrzebne elementy do budowy urządzenia

Jest to zestaw do samodzielnego montażu - polutowania, składający się z płytki drukowanej, oraz kompletu elementów elektronicznych podzespołów. Efekt końcowy - działające urządzenie jest tylko tylko uzależniony od umiejętności osoby montującej i jego doświadczenia. W przypadku gdy urządzenie nie działa itp. nie ma możliwości zwrotu lub wymiany lutowanych elementów. Istnieje tylko możliwość odpłatnej naprawy przez nasz serwis - jednak w przypadku niektórych tańszych zestawów do montażu koszt serwisu będzie przekraczał wartość samego zestawu.

zdjęcie zmontowanego zestawu (poglądowe zdjęcie):
BTE-084 wskaźnik wysterowania audio 10 led Audio Spectrum efekt świetlny LM3915 UV meter - zestaw do samodzielnego montażu KIT DIY
BTE-084 wskaźnik wysterowania audio 10 led Audio Spectrum efekt świetlny LM3915 UV meter - zestaw do samodzielnego montażu KIT DIY
BTE-084 wskaźnik wysterowania audio 10 led Audio Spectrum efekt świetlny LM3915 UV meter - zestaw do samodzielnego montażu KIT DIY


zdjęcia:
BTE-084 wskaźnik wysterowania audio 10 led Audio Spectrum efekt świetlny LM3915 UV meter - zestaw do samodzielnego montażu KIT DIY
BTE-084 wskaźnik wysterowania audio 10 led Audio Spectrum efekt świetlny LM3915 UV meter - zestaw do samodzielnego montażu KIT DIY
BTE-084 wskaźnik wysterowania audio 10 led Audio Spectrum efekt świetlny LM3915 UV meter - zestaw do samodzielnego montażu KIT DIY
