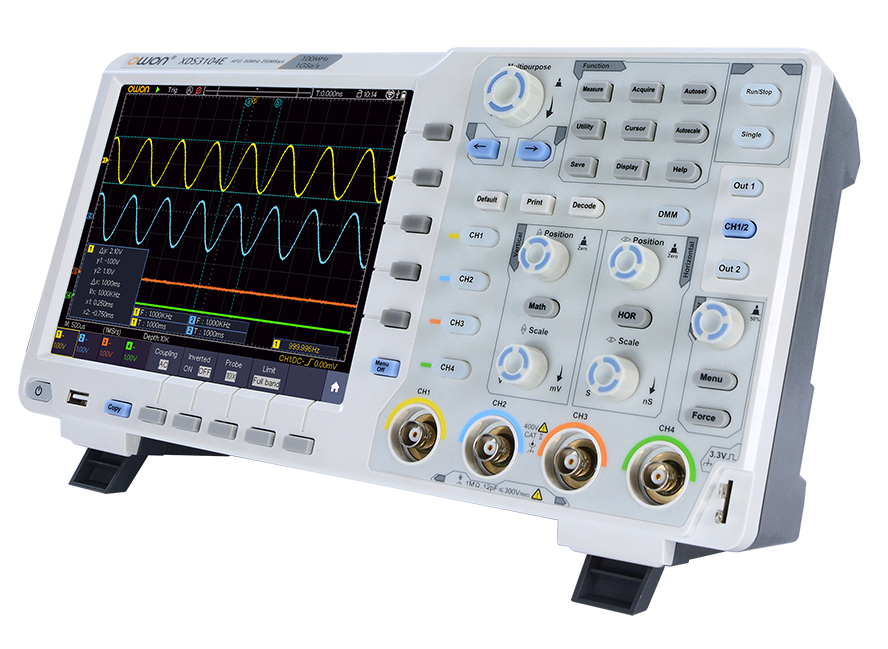

XDS3064AE oscyloskop cyfrowy 4x60MHz 1GS/s 14 bit OWON

OWON XDS3064AE to profesjonalny, 4-kanałowy oscyloskop cyfrowy z cenionej serii XDS3000-E, zaprojektowany do precyzyjnego diagnozowania, testowania i projektowania układów elektronicznych. Stanowi doskonałe narzędzie dla inżynierów, laboratoriów badawczych, serwisów elektroniki oraz ośrodków edukacyjnych, wymagających rzetelnej analizy złożonych przebiegów. Urządzenie charakteryzuje się pasmem przenoszenia 60 MHz oraz wysoką częstotliwością próbkowania na poziomie 1 GS/s. Dzięki zastosowaniu wysokorozdzielczego 14-bitowego przetwornika ADC, sprzętowemu wsparciu dla bardzo długiego rekordu pamięci oraz znakomitej szybkości odświeżania przebiegów wynoszącej 45 000 wfms/s, oscyloskop pozwala na bezbłędne wychwytywanie rzadkich anomalii, zakłóceń oraz szybkozmiennych sygnałów, prezentując je z niespotykaną płynnością na wielostopniowej skali szarości.

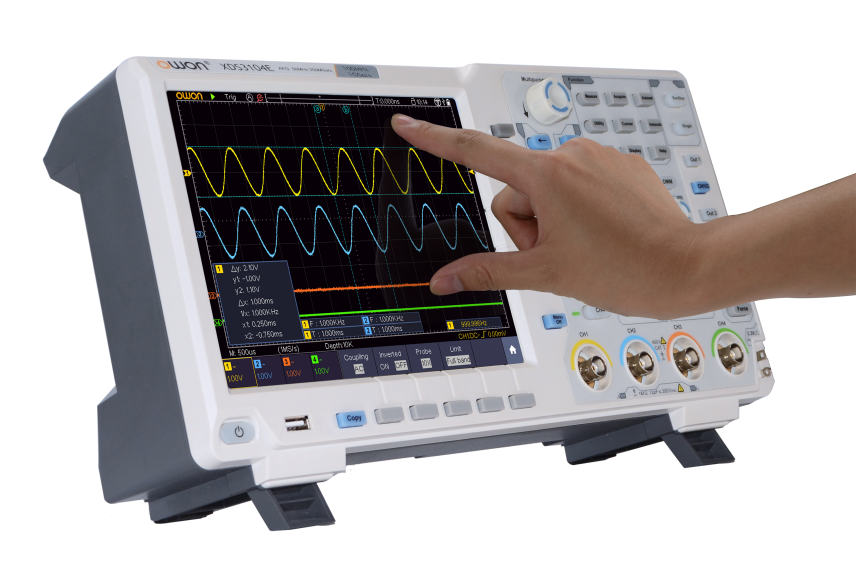

Obudowa urządzenia została wykonana z odpornych na uszkodzenia tworzyw sztucznych, zapewniając stabilność i wytrzymałość w warunkach laboratoryjnych i przemysłowych. Przedni panel zdominowany jest przez duży, 8-calowy kolorowy wyświetlacz LCD o wysokiej rozdzielczości, który opcjonalnie może zostać wyposażony w moduł wielopunktowego ekranu dotykowego, co drastycznie usprawnia nawigację i obsługę przyrządu. Klasyczne, ergonomicznie rozmieszczone pokrętła i podświetlane przyciski silikonowe zapewniają intuicyjny dostęp do kluczowych parametrów poziomej i pionowej podstawy czasu. Model ten jest niezwykle elastyczny i może pełnić funkcję mobilnego multitestera – obsługa opcjonalnej baterii litowo-jonowej umożliwia prowadzenie pomiarów izolowanych z dala od gniazdka. Niezwykle niski poziom szumów tła oraz możliwość rozbudowy o moduły takie jak WiFi, multimetr cyfrowy, generator przebiegów arbitralnych czy dekodowanie magistral (I2C, SPI, RS232, CAN), czynią go kombajnem pomiarowym. Wsparcie dla poleceń SCPI oraz środowiska LabVIEW gwarantuje łatwą integrację z automatycznymi systemami testowymi.


Wielofunkcyjny tester mobilny

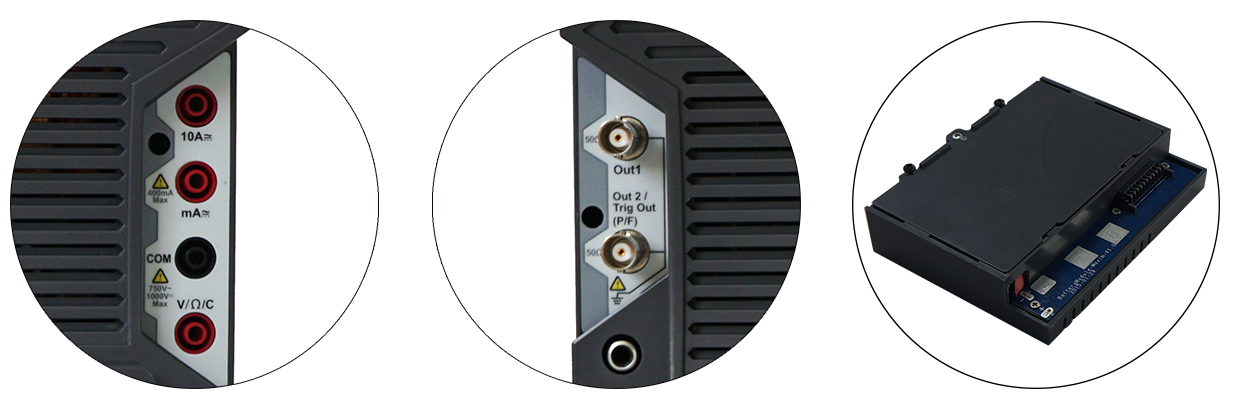

Oscyloskop + generator sygnałów + multimetr + rejestrator danych + licznik częstotliwości + dekoder. Obsługa baterii Li-ion umożliwiająca przeprowadzanie pomiarów izolowanych (tzw. floating test).

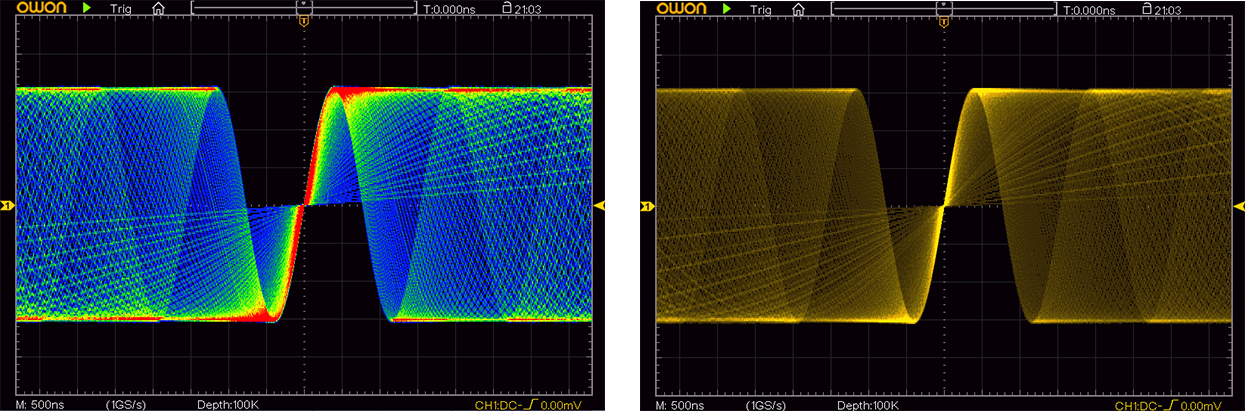

Wiodąca szybkość odświeżania przebiegów na poziomie 45 000 ramek/s, wielostopniowa skala szarości oraz wyświetlanie temperatury barwowej.

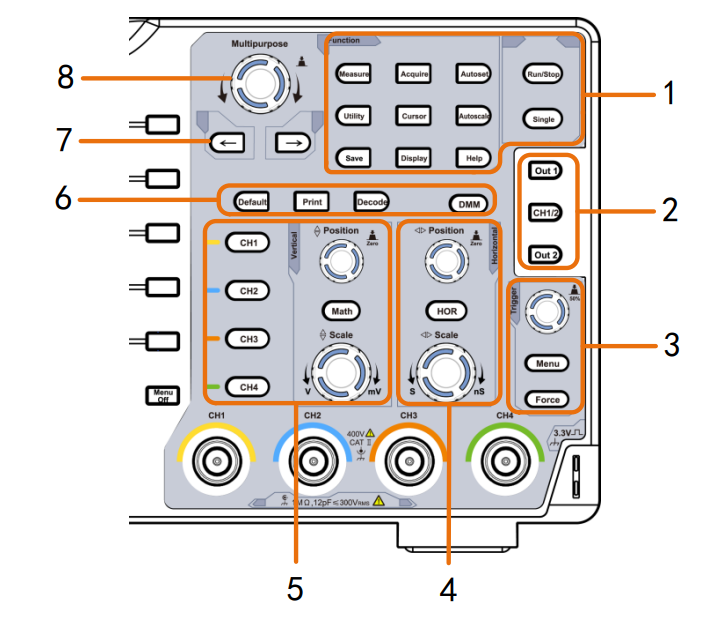

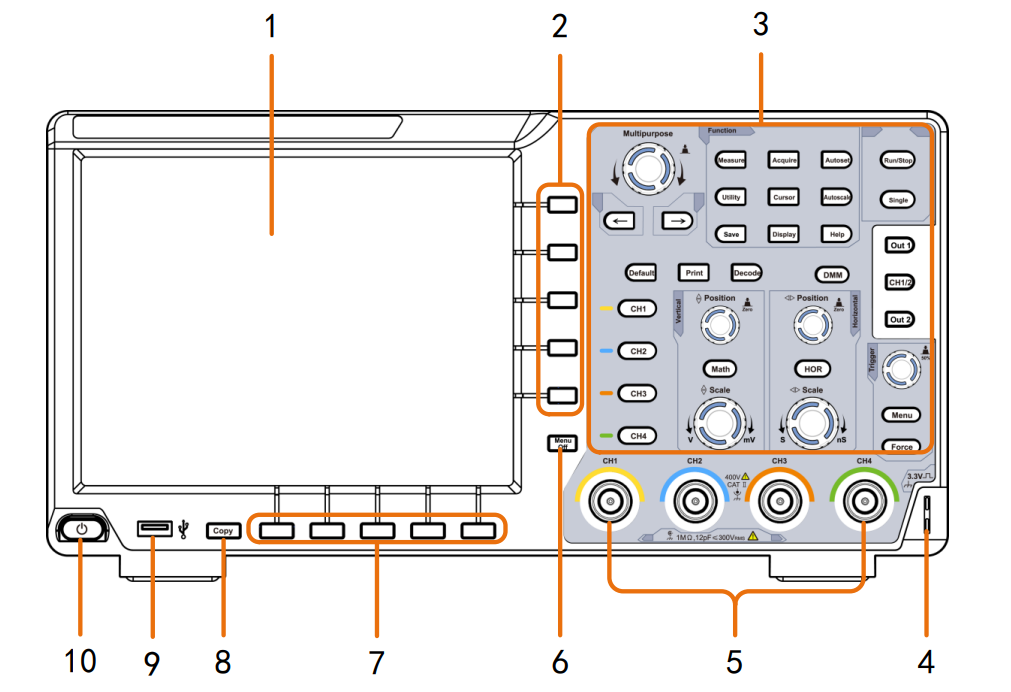

1. Obszar przycisków funkcyjnych
2. Sterowanie generatorem przebiegów (opcja) lub przyciski: DAQ (rejestrator multimetru), P/F (test Pass/Fail), W.REC (rejestracja przebiegów)
3. Sekcja wyzwalania: pokrętło "Trigger Level" reguluje napięcie wyzwalania, a 2 przyciski służą do konfiguracji systemu
4. Sterowanie w poziomie: przycisk "HOR" otwiera menu, a pokrętła regulują pozycję wyzwalania oraz podstawę czasu
5. Sterowanie w pionie: przyciski CH1-CH4 otwierają menu kanałów. przycisk "Math" aktywuje funkcje matematyczne. Pokrętła regulują pozycję w pionie i skalę napięcia aktywnego kanału
6. Przyciski skrótów: Default - przywraca ustawienia fabryczne, Print - zrzut ekranu, Decode - włącza dekodowanie magistral, DMM - multimetr lub Snap
7. Klawisze kierunkowe: przesuwanie kursora aktywnego parametru
8. Pokrętło wielofunkcyjne M: obracanie pozwala na wybór opcji w menu lub zmianę wartości. Wciśnięcie pokrętła zamyka menu z lewej i prawej strony ekranu


Pełna specyfikacja i funkcje

• - Marka: OWON
• - Model: XDS3064AE
• - Pasmo przenoszenia: 60 MHz
• - Częstotliwość próbkowania: 1 GS/s
• - Liczba kanałów: 4 kanały analogowe
• - Rozdzielczość pionowa: 14 bitów
• - Długość rekordu pamięci: 40 M
• - Częstotliwość odświeżania przebiegów: 45 000 wfms/s
• - Wyświetlacz 8 cali, kolorowy TFT LCD, 800 x 600 pikseli
• - Wielopoziomowe skalowanie szarości / temperatura barwowa
• - Podstawa czasu: 2 ns/div - 1000 s/div
• - Dokładność częstotliwości próbkowania / czasu opóźnienia: ±2.5 ppm
• - Sprzężenie wejścia: DC, AC, GND
• - Czułość pionowa: 1 mV/div - 10 V/div
• - Typy wyzwalania: Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232,
• CAN (opcjonalne)
• - Tryby wyzwalania: auto, normal, single
• - Dekodowanie magistral szeregowych (opcjonalnie): I2C, SPI, RS232, CAN
• - Funkcje matematyczne: dodawanie (+), odejmowanie (-), mnożenie (*), dzielenie (/), szybka transformata Fouriera (FFT), całkowanie (Intg), różniczkowanie (Diff), pierwiastek kwadratowy (Sqrt), funkcje definiowane przez użytkownika
• - Wbudowany licznik częstotliwości
• - Zasilanie sieciowe: 100V - 240V AC, 50/60Hz, CAT II
• - Bezpiecznik: 2A, Klasa T, 250V

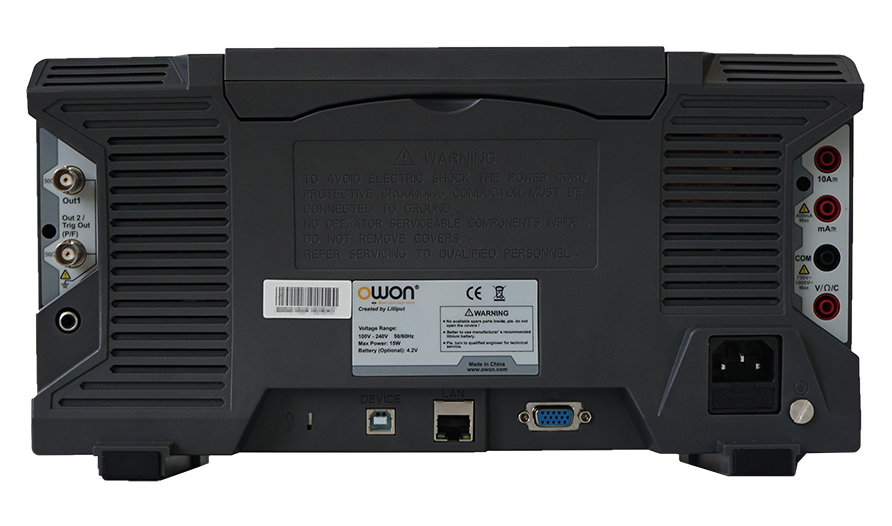

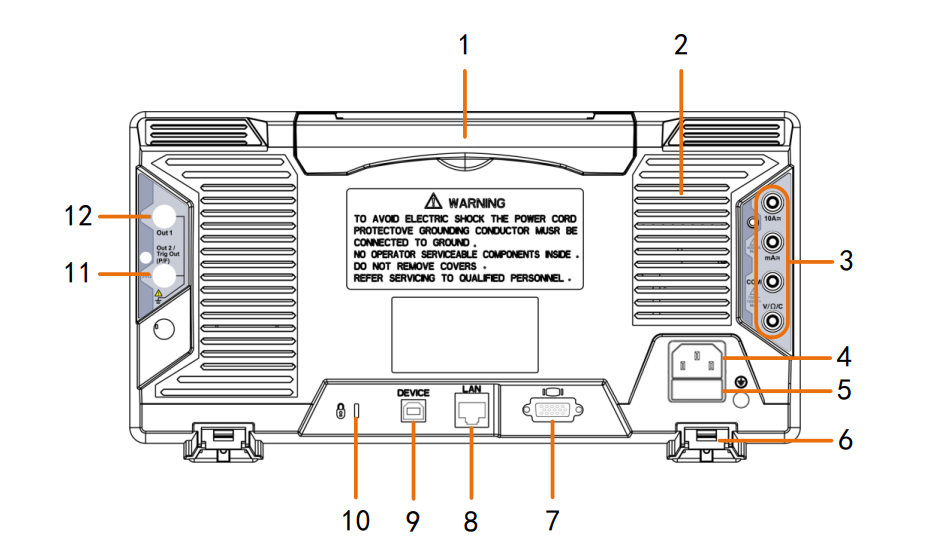

• - Interfejsy komunikacyjne: USB host, USB device, Port USB ze wsparciem dla standardu PictBridge, Trig Out (Pass/Fail), LAN, złącze AUX, oraz złącze VGA (opcjonalnie)
• - Integracja systemowa: Kompatybilność ze standardem komend SCPI oraz środowiskiem programistycznym LabVIEW
• - Wymiary: 340 mm (szerokość) x 177 mm (wysokość) x 90 mm (głębokość)
• - Waga: Ok. 2.6 kg

Zestaw zawiera

• 1 x Oscyloskop cyfrowy OWON XDS3064AE
• 4 x Sonda oscyloskopowa pasywna
• 1 x Przewód zasilający sieciowy
• 1 x Kabel USB
• 1 x Płyta CD z oprogramowaniem i sterownikami
• 1 x Przyrząd do kalibracji sond
• 1 x Instrukcja obsługi
• 1 x Oryginalne opakowanie
