XDS3202E oscyloskop cyfrowy 2x200MHz 1GS/s 8-bit z generatorem i multimetrem  OWON

Profesjonalny oscyloskop cyfrowy marki OWON, model XDS3202E, to wydajne urządzenie pomiarowe z serii "n-in-1", zaprojektowane dla użytkowników wymagających wysokiej szybkości próbkowania. Jest to model o szerokości pasma 200 MHz, który wyróżnia się na tle serii imponującym próbkowaniem w czasie rzeczywistym na poziomie 1 GS/s. Dzięki temu oscyloskop doskonale radzi sobie z przechwytywaniem szybkich, jednorazowych zdarzeń. Model ten oferuje standardową 8-bitową rozdzielczość pionową oraz głęboką pamięć, co czyni go wszechstronnym narzędziem w każdym laboratorium.

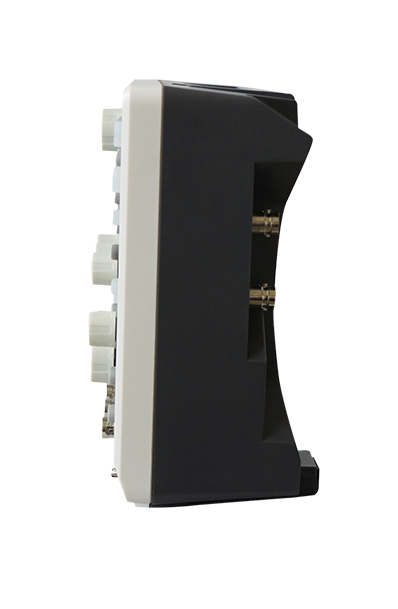

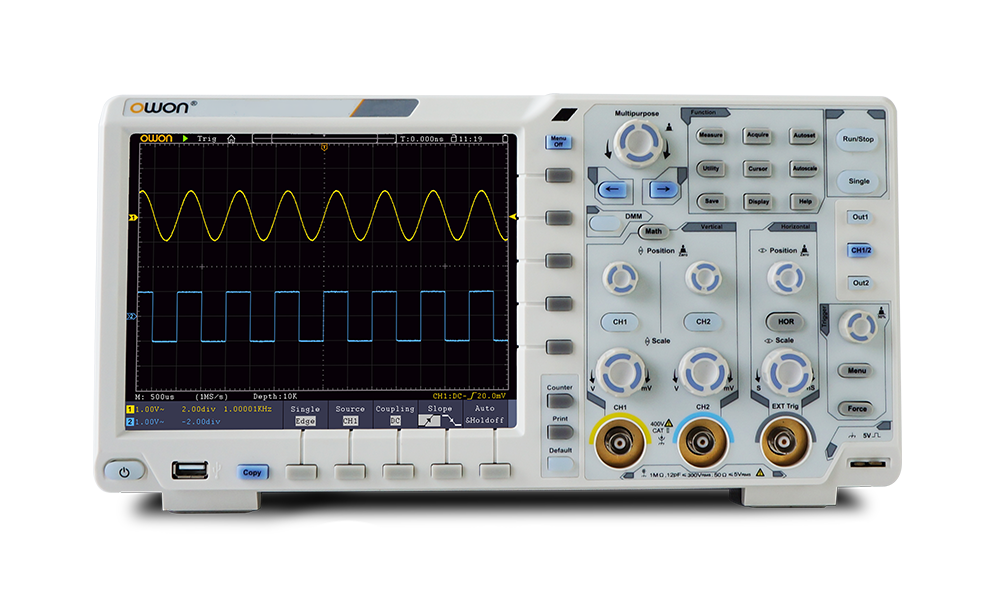

Urządzenie zamknięte jest w ultracienkiej obudowie oszczędzającej miejsce na stole warsztatowym. Centralnym punktem jest duży, 8-calowy wyświetlacz LCD o wysokiej rozdzielczości 800 x 600 pikseli. XDS3202E charakteryzuje się imponującą długością rekordu pamięci wynoszącą 40 Mpts oraz wysokim odświeżaniem przebiegu. Oscyloskop wyposażony jest w bogaty zestaw interfejsów (USB, LAN, VGA), co umożliwia podłączenie zewnętrznego monitora – idealne do prezentacji. Konstrukcja przewiduje również opcjonalną pracę bateryjną oraz obsługę modułów dodatkowych, co czyni go mobilnym centrum diagnostycznym.



Wydajne próbkowanie 2 GS/s i funkcja lupy

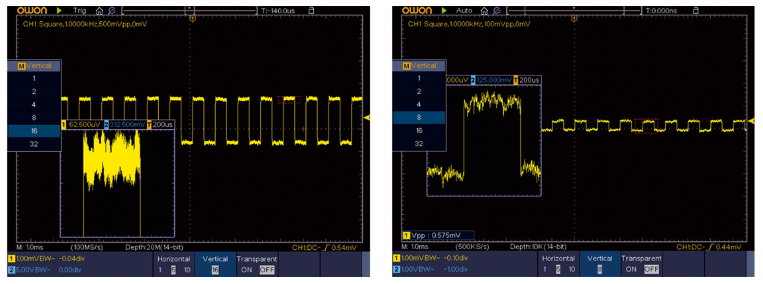

Model XDS3202E oferuje dwukrotnie wyższą szybkość próbkowania (2 GS/s) w porównaniu do standardowych modeli z tej serii, co pozwala na wierniejsze odwzorowanie sygnałów wysokoczęstotliwościowych. Wyposażony w oryginalną funkcję lupy firmy OWON, umożliwia szczegółową analizę wybranych fragmentów przebiegu i obserwację detali, które w innych urządzeniach mogłyby zostać pominięte.

Wielofunkcyjny tester mobilny

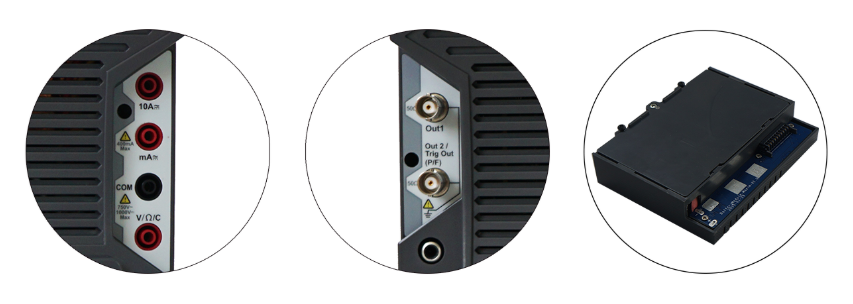

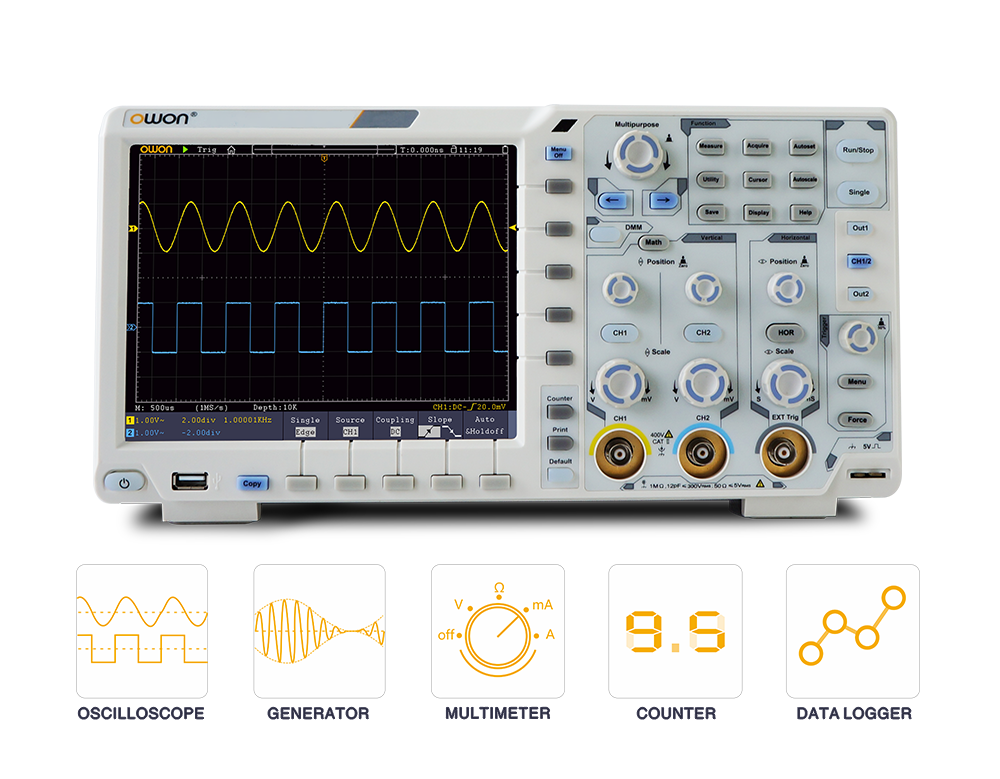

Oscyloskop + generator sygnału + multimetr + rejestrator danych + licznik częstotliwości + dekoder. Obsługa baterii Li-on (litowo-jonowej) umożliwia realizację pomiarów pływających (niezależnych od uziemienia)

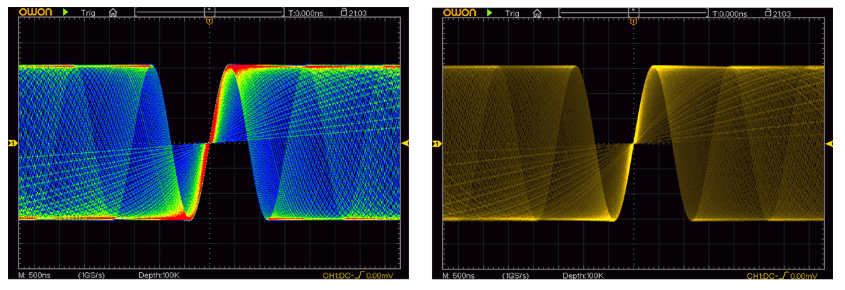

Maksymalna szybkość odświeżania przebiegu 75 000 ramek/sek, wielopoziomowa skala szarości i wyświetlanie temperatury barwowej

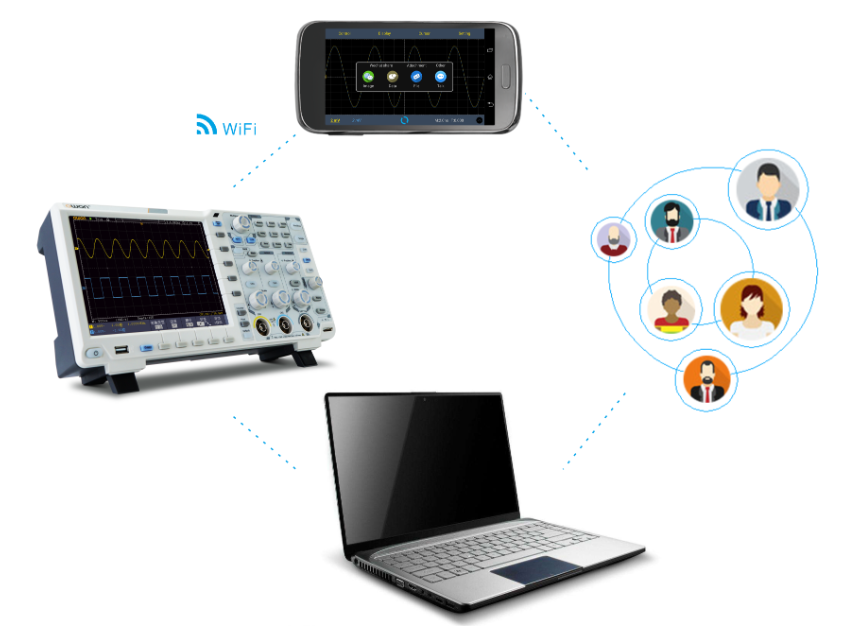

Funkcja Wi-Fi

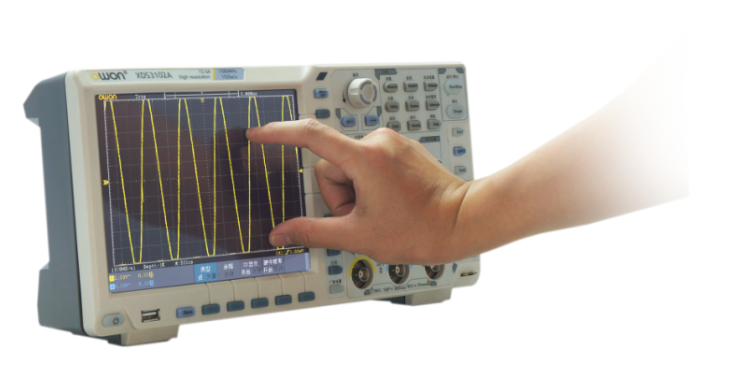

Ekran wielodotykowy, łatwy w obsłudze

Kluczowa specyfikacja

• Marka: OWON
• Model: XDS3202E
• Pasmo przenoszenia: 200 MHz
• Liczba kanałów: 2 + 1 (EXT)
• Rozdzielczość pionowa: 8-bit
• Próbkowanie w czasie rzeczywistym: 1 GS/s
• Długość rekordu pamięci: 40 Mpts
• Wyświetlacz: 8 cali, kolorowy TFT LCD (800x600)
• Odświeżanie przebiegu: 75 000 wfms/s
• Czułość pionowa: 1 mV/dz – 10 V/dz
• Podstawa czasu: 1 ns/dz – 1000 s/dz
• Impedancja wejściowa: 1 MΩ ± 2%, 15 pF ± 5 pF
• Maksymalne napięcie wejściowe: 400 V (DC + AC Peak)
• Dekodowanie magistral: I2C, SPI, RS232, CAN
• Wyzwalanie: Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Logic

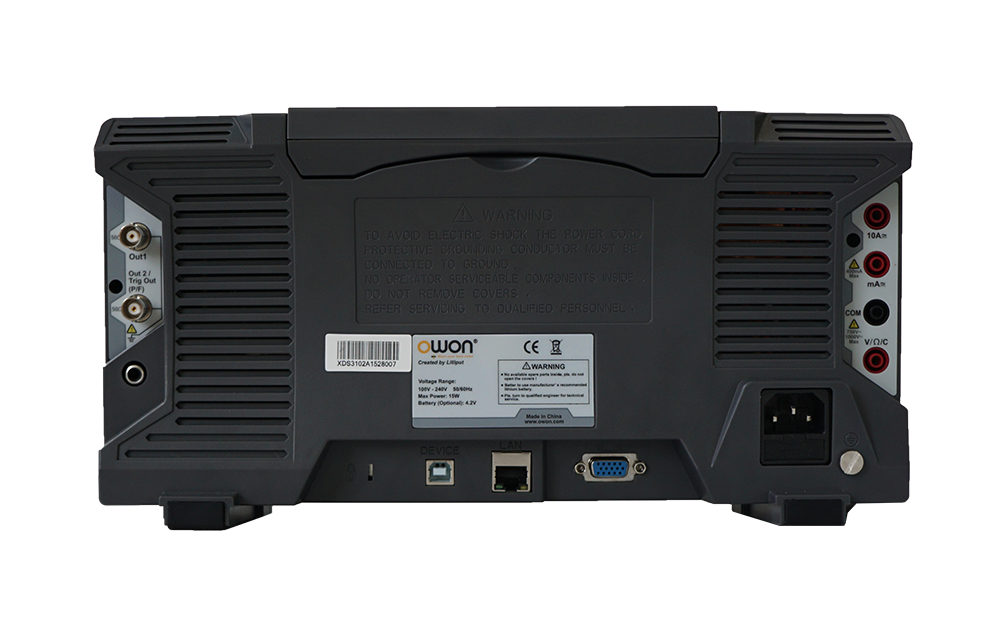

• Interfejsy: USB Host/Device, LAN, VGA, Trigger Out
• Obsługa komend: SCPI, LabVIEW
• Funkcje matematyczne: +, -, *, /, FFT, FFTrms, Intg, Diff, Sqrt
• Zasilanie: 100V - 240V AC
• Możliwość pracy na baterii: Tak (opcja)
• Wymiary: 340 x 177 x 90 mm
• Waga: 2.60 kg
