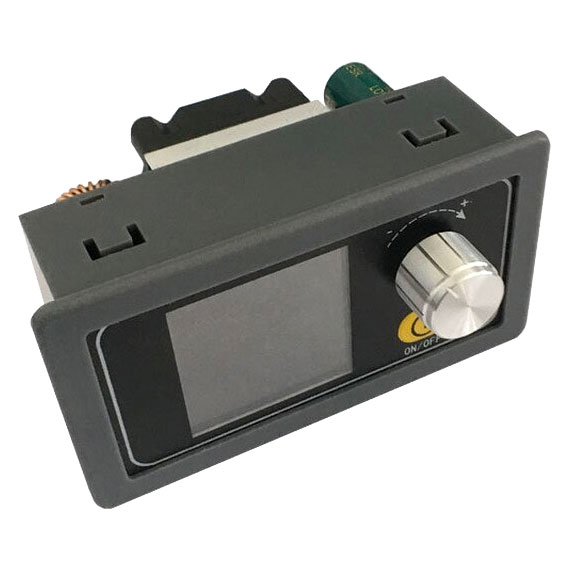

XYS3580 panelowy moduł zasilacza 0,6-36V 0-5A 80W

Zastosowanie produktu:

1. Jest używany jako wspólny zasilacz Buck-Boost z ochroną przed przepięciem / nadmiernym prądem / nadmierną mocą / nadmierną temperaturą / zbyt niskim napięciem

2. Produkt posiada funkcję prądu stałego, która może ładować akumulator w zakresie 0,6 V ~ 36 V;

Kroki ładowania:

(1) określić zmienne napięcie ładowania i prąd ładowania akumulatora; (jeśli parametr baterii litowej wynosi 3,7 V / 2200 mAh, pływające napięcie ładowania wynosi 4,2 V; jeśli jest to akumulator 12 V, ogólnie ustaw pływające napięcie ładowania na około 14 V)
(2) w stanie bez obciążenia ustaw napięcie wyjściowe na zmienne napięcie ładowania; (Jeśli bateria litowa 3,7 V jest naładowana, ustaw napięcie wyjściowe na 4,2 V)
(3) ustaw prąd ładowania (wartość prądu stałego) i ustaw prąd bezpośrednio.
(4) podłącz akumulator do ładowania.



Uwaga: podczas ładowania akumulatora bieguny dodatnie i ujemne akumulatora nie powinny być połączone odwrotnie, co jest łatwe do spalenia produktu!

3. Produkt ma funkcję prądu stałego, który może bezpośrednio sterować lampą LED 0.6-30 V, 0-15 W;

Aby sterować lampą LED:
(1) określ prąd roboczy i maksymalne napięcie robocze diody, którą musisz napędzać;
(2) w stanie bez obciążenia ustaw wartość napięcia i wartość prądu, aby napięcie wyjściowe osiągnęło maksymalne napięcie robocze i prąd diody LED (Uwaga: oblicz moc podczas ustawiania prądu, ładuj w zakresie mocy, użyj nadwyżki mocy , a produkt przejdzie w stan ochrony.)
(3) podłącz diodę led i przetestuj maszynę.
Ten produkt może regulować stałą wartość prądu (między 0 - prąd roboczy), aby uzyskać płynne ściemnianie diody LED i brak efektu stroboskopowego !!



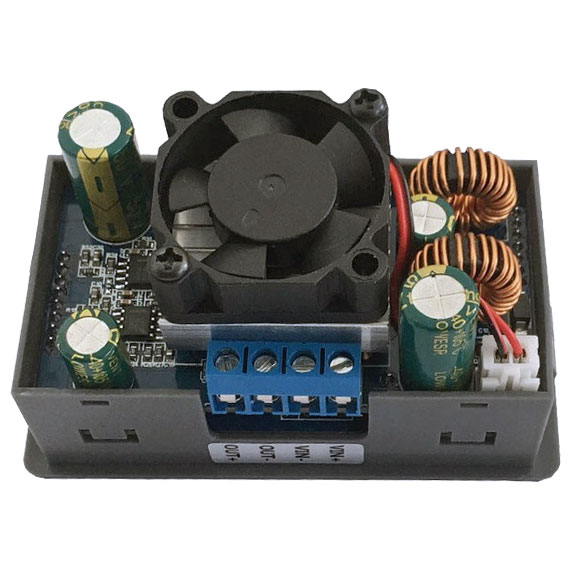

Szczegóły interfejsu i kluczowych funkcji:

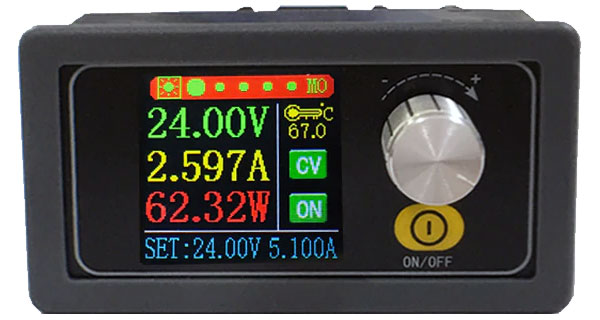

Krótko naciśnij przycisk „ON / OFF”, aby włączyć lub wyłączyć zasilanie, długo naciśnij przycisk „ON / OFF” przez 2 sekundy, ekran może się obracać, obrót w czterech kierunkach o 360 °. Obróć potencjometr kodujący, aby szybko przewrócić stronę.



Naciśnij krótko klawisz potencjometru kodowania i wybierz dla wszystkich opcję „pojemność / energia / czas”. Po wybraniu wszystkich, odpowiedni z nich zostanie wyświetlony w odwrotnym kolorze niebieskim. Przełącz parametry do wyczyszczenia, obracając enkoder. Po wybraniu, naciśnij krótko klawisz potencjometru kodowania, aby wyczyścić odpowiednie parametry. Po wybraniu, naciśnij klawisz potencjometru kodowania przez długi czas przez 2 sekundy lub dłużej, a operacja bez klawiszy zakończy się automatycznie.

Naciśnij krótko klawisz potencjometru kodowania, aby aktywować ustawiany parametr;
Zmiana nazwy parametru i wybór bitu odbywa się poprzez krótkie naciśnięcie klawisza zakodowanego potencjometru;
Po wybraniu nazwy parametru, nazwa parametru będzie wyświetlana w odwrotnym kolorze niebieskim, a ustawiany parametr zostanie przełączony poprzez obrót potencjometru kodowania;
Po wybraniu bitu odpowiedni bit zostanie wyświetlony w odwróconym kolorze niebieskim, a parametry zostaną ustawione za pomocą obrotowego enkodera;
Po zakończeniu ustawiania naciśnij i przytrzymaj klawisz potencjometru kodowania przez 2 sekundy lub dłużej, a żadna operacja klawisza nie spowoduje automatycznego wyjścia z ustawienia;
Wszystkie parametry są zapisywane automatycznie po wyjściu.
Opis funkcji grupy danych:
Można zapisać 10 zestawów grup danych M0-M9. Domyślnie można zapisać grupę danych M0. Naciśnij i przytrzymaj klawisz potencjometru kodowania przez 2 sekundy na dowolnym interfejsie, aby szybko wywołać grupę danych M1 / ​​M2, a numer seryjny bieżącej grupy danych zostanie wyświetlony w indeksie interfejsu;
W interfejsie ustawiania parametrów mocy wybierz grupę danych i obróć potencjometr kodowania, aby wywołać odpowiednią grupę danych;
Po zmodyfikowaniu parametrów w grupie danych i wyjściu z nich, odpowiednie parametry zostaną domyślnie zapisane w bieżącej grupie danych.
Uwaga: moc wyjściowa jest domyślnie wyłączona po przełączeniu grupy danych;
Ustaw napięcie U-SET: 0,6-36 V;
Ustaw prąd I-SET: 0-5.1A;
Zabezpieczenie podnapięciowe wejścia LVP domyślnie: 4,8 V, ustawienie własne;
Zabezpieczenie przeciwprzepięciowe wyjścia OVP domyślnie: 37 V, można ustawić samodzielnie;
Zabezpieczenie nadprądowe wyjścia OCP domyślnie: 5.2A, można ustawić samodzielnie;
Wyjście nad zabezpieczeniem zasilania Domyślnie OPP: 81 W, ustawienie własne;
Maksymalny czas działania OHP: gdy parametr nie jest ustawiony na 0, włącz tę funkcję. Gdy operacja osiągnie ustawiony czas, moc automatycznie wyłączy wyjście;
Maksymalna pojemność OAH: gdy parametr nie wynosi 0, włącz tę funkcję, gdy pojemność osiągnie ustawiony parametr, moc automatycznie wyłączy wyjście;
Maksymalna energia OWH: gdy parametr nie jest równy 0, włącz tę funkcję, gdy energia osiągnie ustawiony parametr, moc automatycznie wyłączy wyjście;
Funkcja OHP / OAH / OWH może dobrze realizować zasilanie czasowe / ilościowe.

Naciśnij krótko klawisz potencjometru kodowania, aby wybrać / przełączyć parametry do ustawienia. Po dokonaniu wyboru parametry będą wyświetlane odwrotnie, a parametry zostaną ustawione poprzez obrót enkodera;

Po zakończeniu ustawiania naciśnij i przytrzymaj klawisz potencjometru kodowania przez 2 sekundy lub dłużej, a żadna operacja klawisza nie spowoduje automatycznego wyjścia z ustawienia;

Wszystkie parametry są zapisywane automatycznie po wyjściu.
