Zadajnik wielofunkcyjny kalibrator na panel przedni

Czas wysyłki: 24 godziny

Koszt wysyłki: od 11,99 zł Dostępne formy wysyłki dla oglądanego produktu:Kurier GLS - 15,00 zł
Kurier DHL - 15,00 zł
Kurier DPD - 15,00 zł
Kurier DHL ParcelShop - 11,99 zł
odbiór osobisty: Wrocław ul. Bystrzycka 69C - 0,00 zł

Numer katalogowy: ELEK-214

Stan magazynowy:

Stan produktu: Nowy

Gwarancja: Gwarancja

Cena: 125,00 zł

Ilość: szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Do pobrania (1)
  • Recenzje produktu (0)
Zadajnik wielofunkcyjny kalibrator na panel przednizadajnik, kalibrator napięcia, prądu, impulsów, PWM i sinusoidy ELEK-214 ELEK214
Prosty w użyciu kalibrator - zadajnik umożliwiający doprowadzenie sygnału napięciowego, prądowego, impulsu, PWM oraz sinusoidy. Każdy z trybów posiada regulację parametrów. W trybie PWM użytkownik może ustawić amplitudę sygnału, wypełnienie oraz częstotliwość. Zadajnik ma również funkcję zadawania impulsów o regulowanym czasie trwania stanu niskiego oraz wysokiego, opóźnieniu oraz zdefiniowanej ich liczbie. Oprócz tego moduł umożliwia podawanie napięcia w zakresie 0d 2 do 10V oraz prądu od 4 do 20mA. Prosty generator sygnału sinusoidalnego z regulowaną częstotliwością. Układ zasilany jest napięciem stałym DC 7 – 12V. Prosta obsługa za pomocą przycisków oraz impulsatora. Moduł przeznaczony do montażu na panel. Niewielkie rozmiary oraz możliwości pozwalają na użycie urządzenia w szafach sterowniczych lub do kontroli procesów w automatyce. Kolorowy wyświetlacz z graficznym przedstawieniem trybu pracy w postaci przykładowych przebiegów zadawanego sygnału z podanymi wartościami sygnału.
zadajnik, kalibrator napięcia, prądu, impulsów, PWM i sinusoidy ELEK-214 ELEK214zadajnik, kalibrator napięcia, prądu, impulsów, PWM i sinusoidy ELEK-214 ELEK214zadajnik, kalibrator napięcia, prądu, impulsów, PWM i sinusoidy ELEK-214 ELEK214
zadajnik, kalibrator napięcia, prądu, impulsów, PWM i sinusoidy
dane techniczne:
  • zadajnik sygnałów, kalibrator przeznaczony do serwisów elektronicznych, automatyków, utrzymania ruchu
  • w celu generacji przebiegów elektrycznych odpowiedzialnych za sterowanie
  • umożliwia generację sygnałów:
    ► pętli prądowej: 4 do 20mA
    ► sygnału napięciowego: 2 do 10V
    ► sygnału PWM
    ► sygnałów impulsowych
    ► generację przebiegu sinusoidalnego


  • kolorowy wyświetlacz graficzny LCD
    ► przykładowe charakterystyki z ustawionymi parametrami na wyświetlaczu
  • przyciski funkcyjne oraz enkoder do regulacji i ustawiania parametrów
  • napięcie zasilania: 7 -12V

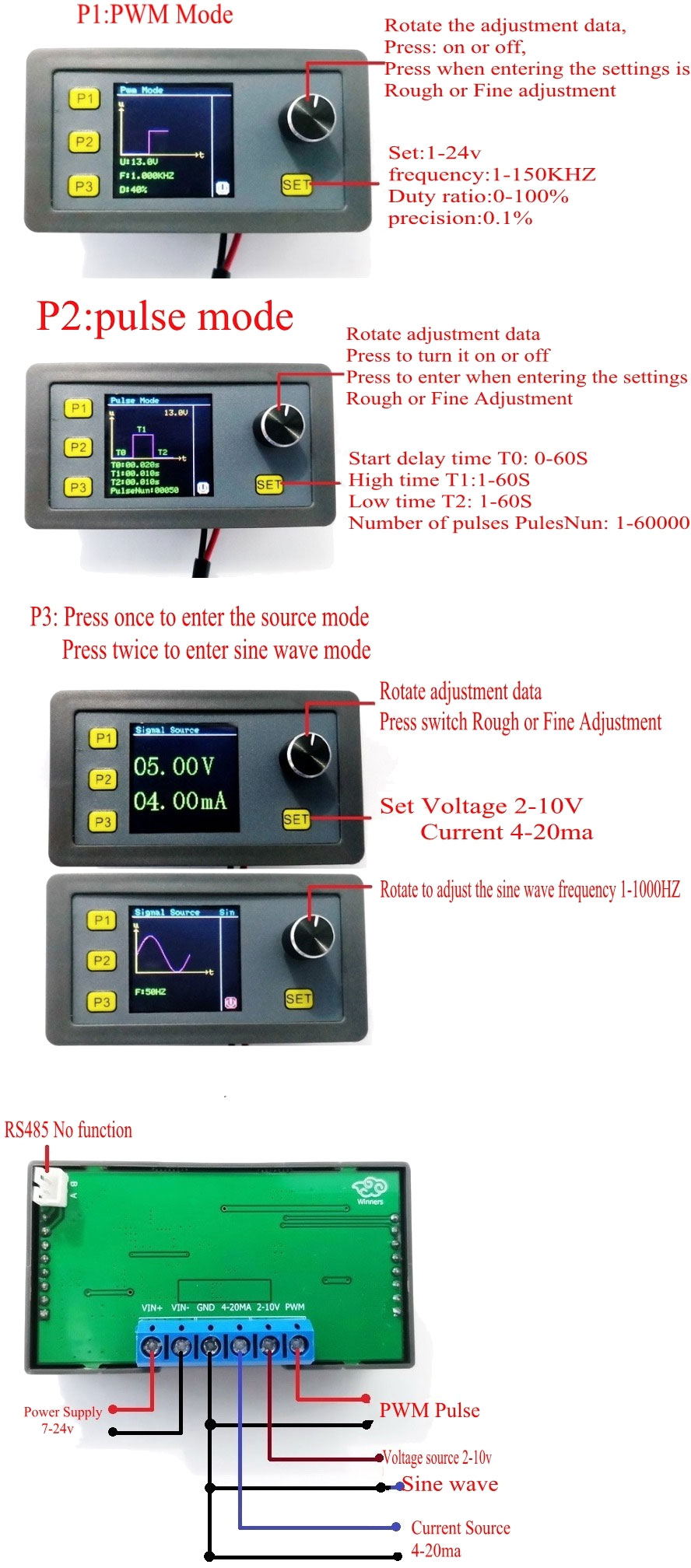

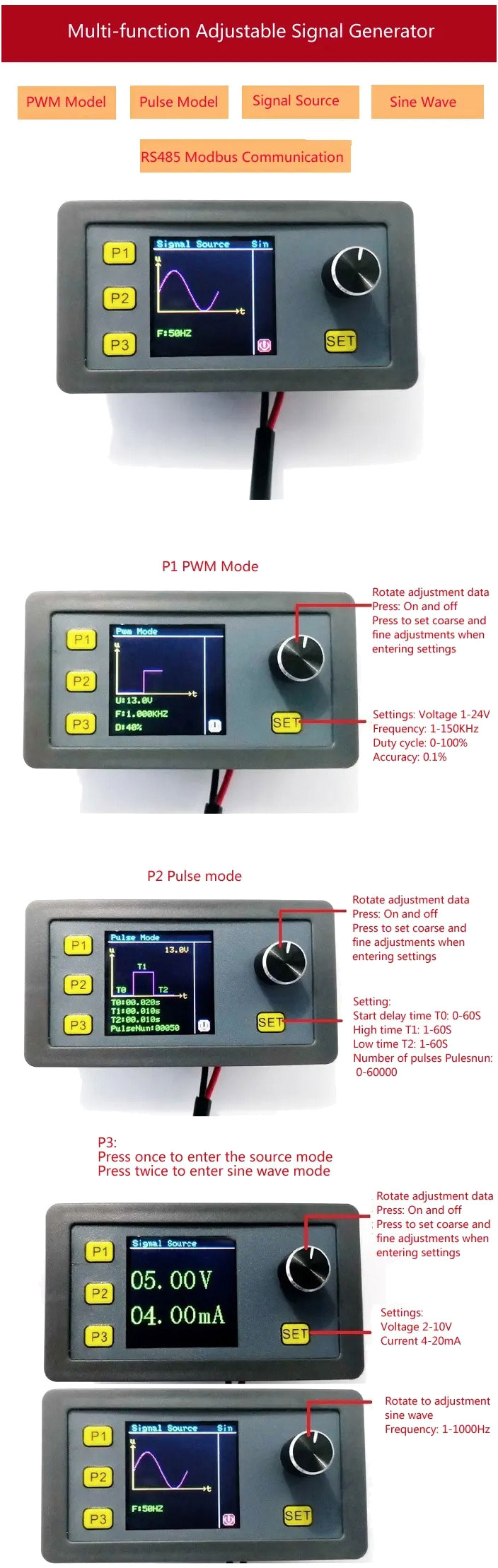

  • tryby pracy: PWM, impulsowy, źródło, sinusoida
  • temperatura pracy: -10 ~ 70°C

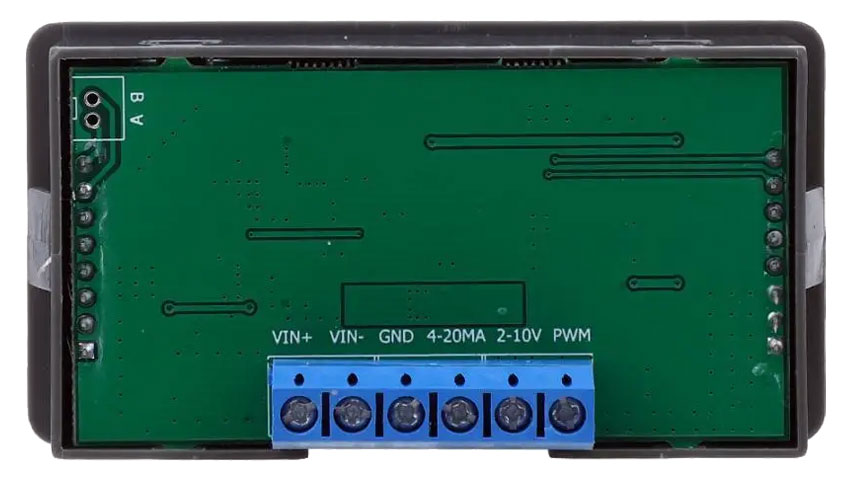

  • złącze RS485
    brak funkcji, wyprowadzono jedynie podłączenie

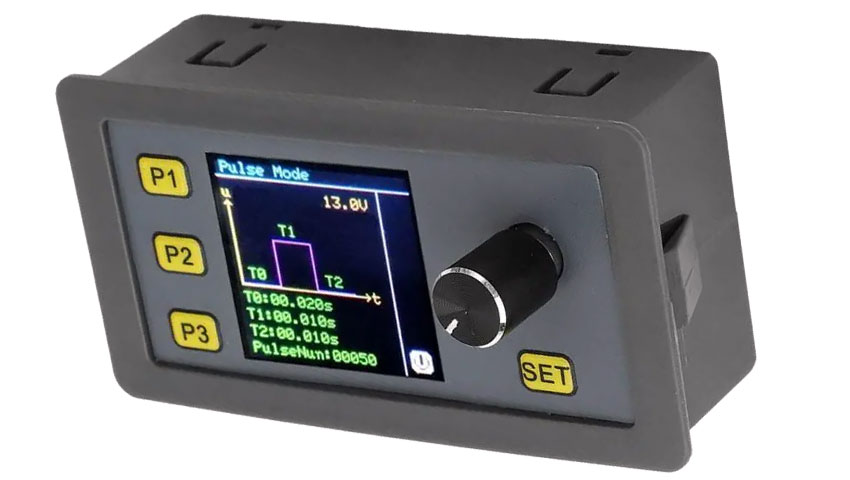

  • umieszczony w modułowej obudowie na panel czołowy tzw. front panel
  • wymiary: 79 x 43 x 41 mm
  • rozmiar otworu montażowego: 76 x 39 mm
  • waga: 53g

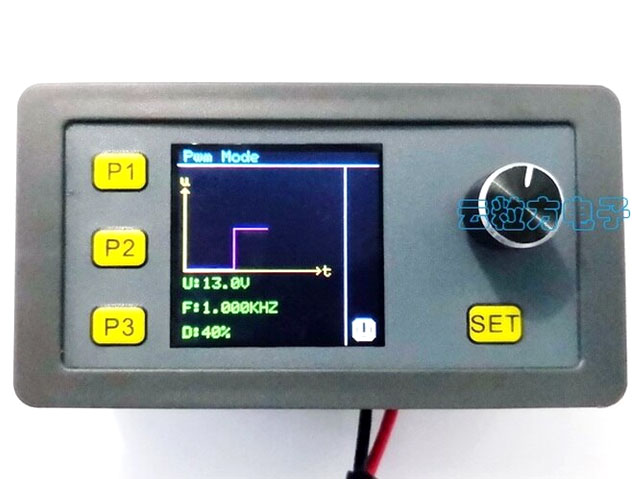

tryb PWM:
regulacja napięcia: 1 – 24V
regulacja częstotliwości :1 – 150kHz
wypełnienie: 0 – 100%
dokładność 0,1%

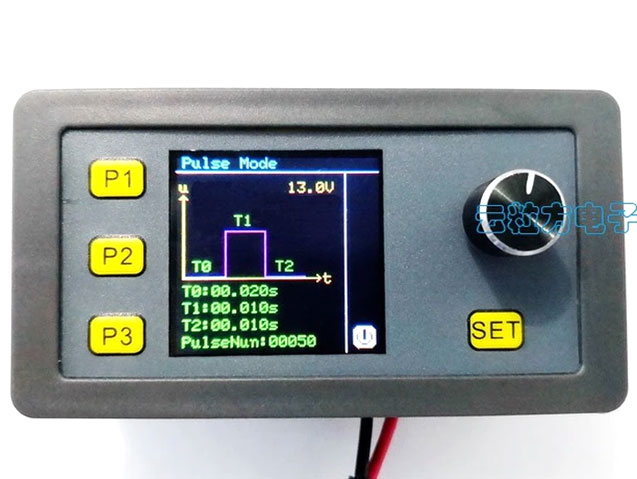

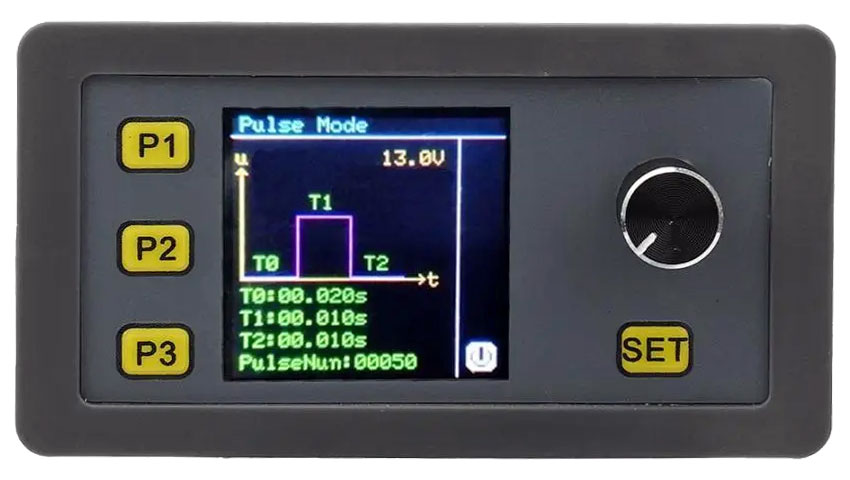

tryb impulsowy:
czas opóźnienia startu T0: 0 – 60s
czas trwania poziomu wysokiego T1: 0 -60s
czas trwania poziomu niskiego T2: 0 – 60s
liczba impulsów PulseNun: 1 – 60000
dokładność: 0,001s

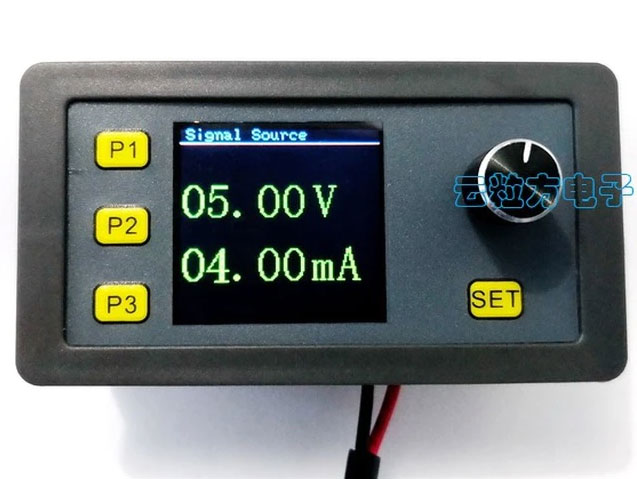

tryb źródła:
źródło napięcia regulowane: 2 -10V
źródło prądowe regulowane: 4 – 20mA

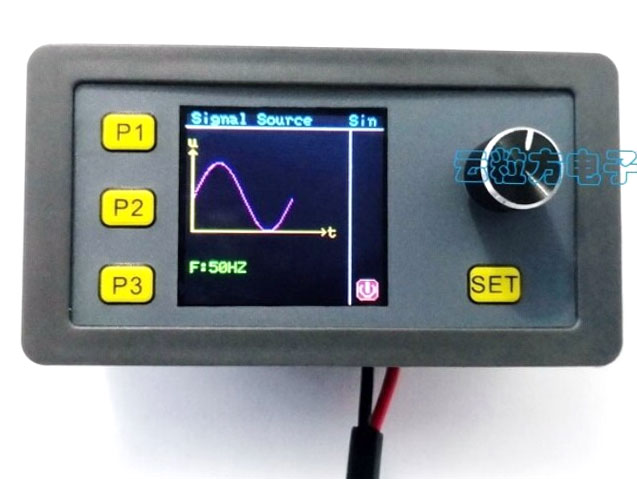

tryb generatora sinusoidy:
regulowana częstotliwość: 1 – 1000Hz
maksymalny prąd wyjściowy: 30mA (produkt jest wyjściem źródła sygnału, nie może zasilać obciążenia o dużej mocy)


zadajnik, kalibrator napięcia, prądu, impulsów, PWM i sinusoidy ELEK-214 ELEK214zadajnik, kalibrator napięcia, prądu, impulsów, PWM i sinusoidy ELEK-214 ELEK214zadajnik, kalibrator napięcia, prądu, impulsów, PWM i sinusoidy ELEK-214 ELEK214zadajnik, kalibrator napięcia, prądu, impulsów, PWM i sinusoidy ELEK-214 ELEK214
Przywrócenie ustawień fabrycznych:

1. Naciśnij i przytrzymaj przycisk P1
2. Następnie włącz zasilane.
3. Zwolnij przycisk P1.
4. Ustawienia fabryczne zostaną przywrócone.

Kalibracja:
1. Tryb źródła posiada możliwość kalibracji napięcia i prądu
2. Włącz zasilanie.
3. Naciśnij  i przytrzymaj przycisk enkodera.
4. Wejdź w tryb kalibracji napięcia i prądu
5. Podłącz źródło odniesienia do odpowiednich złączy.
6. Ustaw napięcie oraz prąd zgodnie z zadaną wartością.
7. Po 3s odłącz zasilanie. Kalibracja zakończona
8. Urządzenie można skalibrować do 0,1%

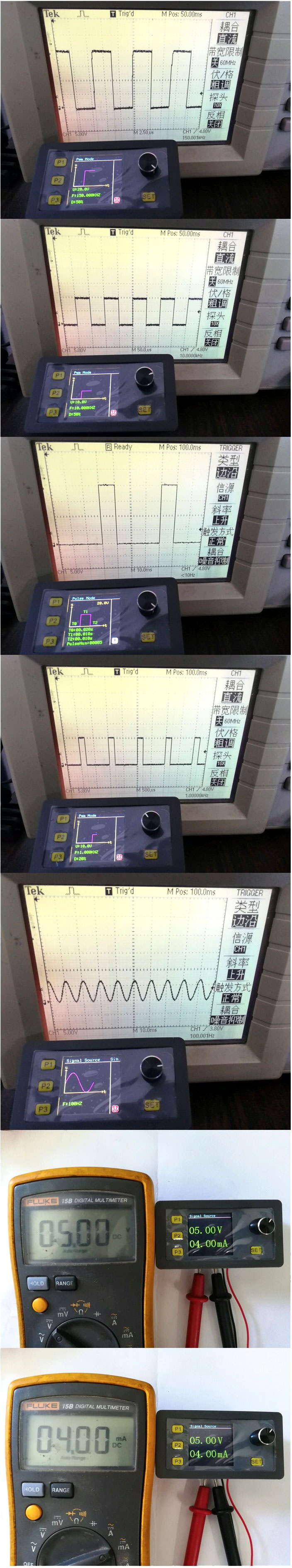

zdjęcia:
zadajnik, kalibrator napięcia, prądu, impulsów, PWM i sinusoidy ELEK-214 ELEK214 zadajnik, kalibrator napięcia, prądu, impulsów, PWM i sinusoidy ELEK-214 ELEK214zadajnik, kalibrator napięcia, prądu, impulsów, PWM i sinusoidy ELEK-214 ELEK214zadajnik, kalibrator napięcia, prądu, impulsów, PWM i sinusoidy ELEK-214 ELEK214
