Zasilacz laboratoryjny PS-3010D YIHUA

Zasilacz YIHUA PS-3010D może pracować w dwóch trybach:
C.V. czyli Constant Voltage - stabilizacji napięcia wyjściowego. Świeci się czerwona dioda na panelu czołowym. W praktyce oznacza to, że zasilacz stabilizuje wartość ustawioną. Czyli jeśli ustawimy na wyjściu 12,0V to bez względu czy odbiornik (obciążenie), będzie pobierało prąd 0,8A lub 3,7A to wartość ustawionego napięcia będzie niezmienna (stabilizowana). Dopiero po przekroczeniu maksymalnej wydajności prądowej wynoszącej 10,0A napięcie zacznie spadać. Zgodnie z prawem Ohma - wartość płynącego prądu wymusza obciążenie.
C.C. czyli Constant Current - stabilizacji prądu wyjściowego. Świeci się czerwona dioda na panelu czołowym. W praktyce oznacza to że zasilacz stabilizuje ustawioną wartości prądu i nie pozwala przekroczyć tej wartości. Tryb ten jest rzadziej wykorzystywany. Przykładowo: Jeśli przy pomocy potencjometru Current ustawimy górną wartość prądu na 10A (limit) to wartość ta nie zostanie przekroczona na wyjściu. Oczywiście jeśli podłączone obciążenie do wyjścia zasilacza laboratoryjnego wymusza płynięcie mniejszej wartości prądu to zasilacz przełączy się automatycznie w tryb C.V.

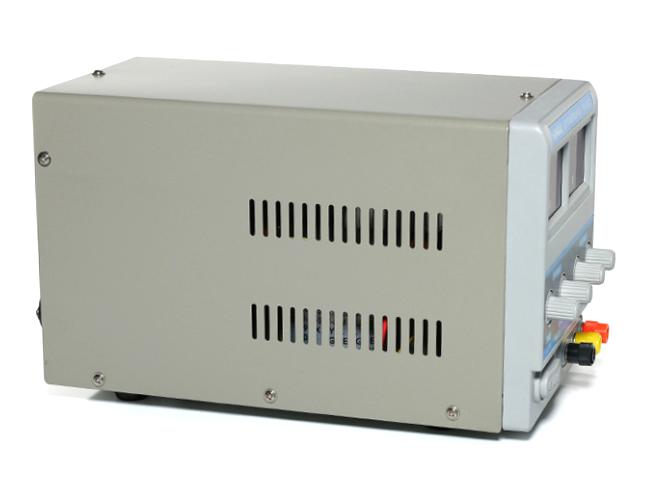

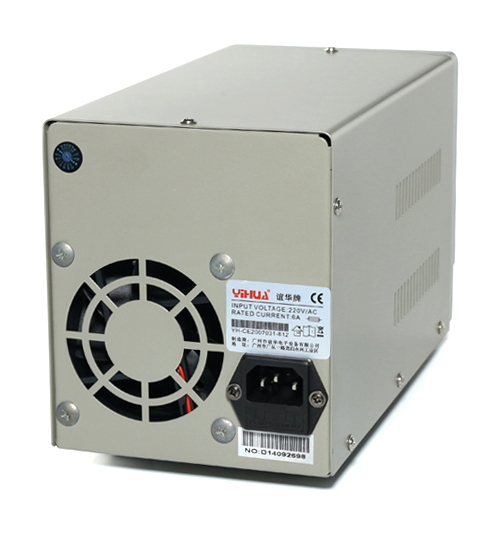

PS-3010D to konstrukcja liniowa zasilacza DC zbudowana w oparciu tradycyjny transformator i liniowy układ stabilizacji napięcia. Wyjściowy tranzystor mocy posiada aktywne chłodzenie w postaci coolera - wentylatora, który wymusza obieg powietrza. Atutem liniowej konstrukcji jest bardzo duża niezawodność i prostota konstrukcji, małe szumy i tętnienia napięcia. Zasilacz jest przystosowany do pracy ciągłej. Wyjście zasilacza możemy łączyć szeregowo, równolegle lub symetrycznie z drugim zasilaczem o podobnej konstrukcji. Maksymalna moc wyjściowa zasilacz wynosi 300W = napięcie 30V x prąd wyjściowy 10A. Zasilacz laboratoryjny PS-3010D ma kompaktowe małe wymiary. Umieszczony jest w metalowej obudowie z gumowymi nóżkami, które stabilizują i zapobiegają się przemieszczaniu zasilacza na stole lub biurku. Dodatkowo gumowe nóżki izolują układ elektroniczny zasilacza od innych potencjałów jak może to mieć miejsce w przypadku warsztatowych stołów z metalowym blatem.

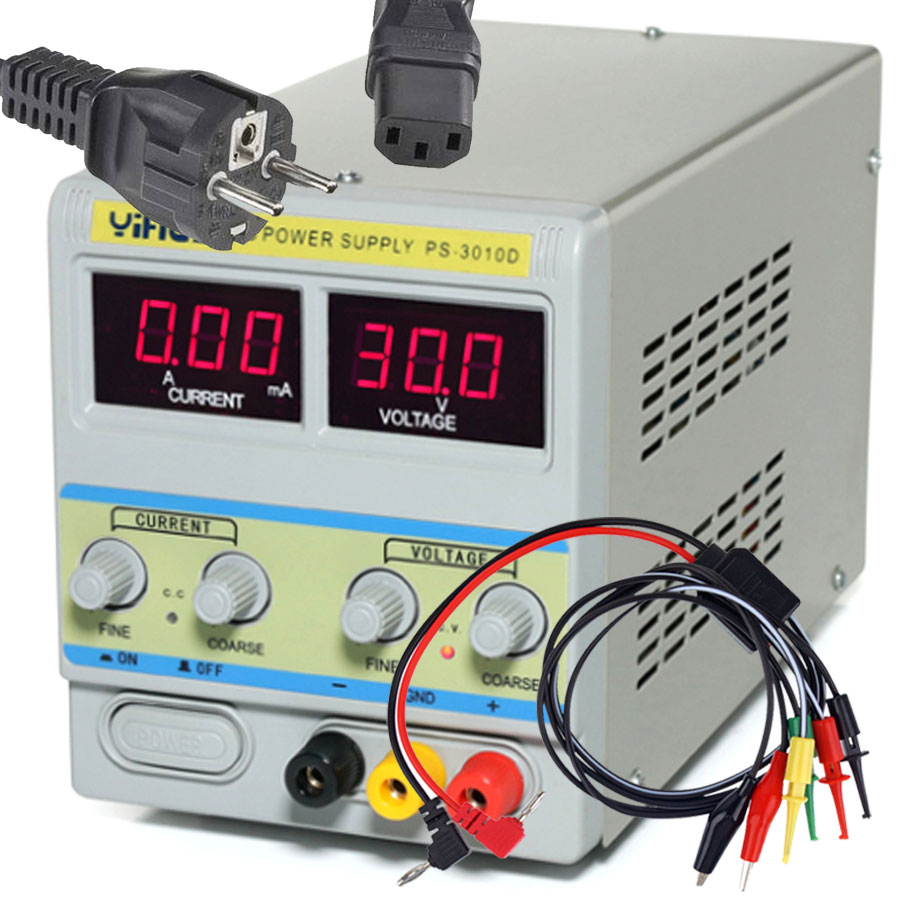

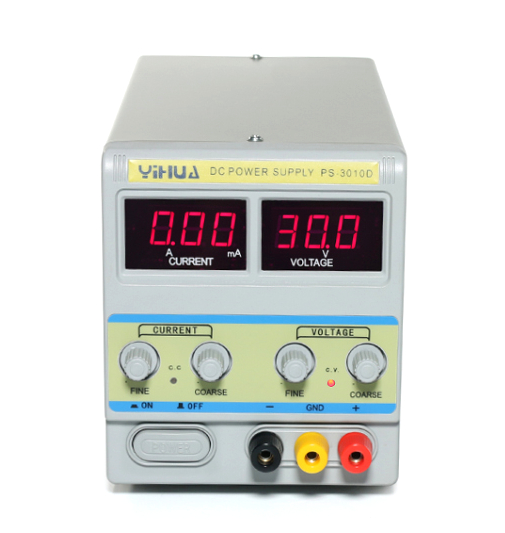

Zasilacz PS-3010D posiada standardowe zaciski wyjściowe napięcia: są to gniazda na wtyk banan 4mm. Do gniazd wyjściowych można podłączyć wtyk banan. Kolor czerwony jest to wyjście (+), a kolor czarny (-) masa. Zasilacz laboratoryjny jest bardzo prosty w obsłudze. Jest to niezastąpione źródło do zasilania urządzeń stałym napięciem DC. Bardzo ułatwia proces edukacji, testów i wszelkich prac serwisowo warsztatowych.
W zasilaczu laboratoryjnym PS-3010D użytkownik ma możliwość przeprowadzenia kalibracji wskazań woltomierza i amperomierza przy pomocy serwisowych potencjometrów znajdujących się tuż pod woltomierzem i amperomierzem. Kalibracji dokonujemy tylko w razie potrzeby. Zasilacz PS-3010D został skalibrowany przez producenta na etapie produkcji i testowania.

dane techniczne:

• zasilacz laboratoryjny DC
• model:PS-3010D
• producent: YIHUA
• płynna regulacja wartości napięcia wyjściowego: 0-30,0V
• płynna regulacja wartości prądu wyjściowego: 0-10,0A
• wydajność prądowa do 10,0A
• maksymalna moc wyjściowa do 300W
• po dwa potencjometry COARSE (zgrubna) i FINE (dokładna)
• dla regulacji wartości napięcia i prądu
• praca w trybie C.V. (Constant Voltage -stabilizacja napięcia wyjściowego)
• praca w trybie C.C. (Constant Current -stabilizacja prądu wyjściowego)
• zasilacz liniowy na transformatorze
• woltomierz: wyświetlacz LED o rozdzielczości:
• = 0,01V dla napięć 9,99V
• = 0,1V dla napięć powyżej 10,0V
• amperomierz: wyświetlacz LED o rozdzielczości 0,01A
• jednoczesny odczyt napięcia i płynącego prądu na wyjściu
• ochrona przed zwarciem
• chłodzenie aktywne - cooler - wymuszony ciągły obieg powietrza
• temperatura pracy: -10°C – 40°C
• wilgotność: <80%
• dokładność wskazań woltomierza: ± (1%+1cyfra)
• dokładność wskazań amperomierza: ± (1%+1cyfra)
• stabilizacja napięcia: ≤0,01% + 2mV
• stabilizacja napięcia obciążenia: ≤0,01% + 2mV
• tętnienia i szumy napięcia napięia: ≤1 mV rms
• stabilizacja prądu: 0,1% + 3mA
• stabilizacja prądu obciążenia: 0,2% + 3mA
• tętnienia i szumy napięcia prądu: ≤2 mA rms
• napięcia zasilania: 220-240V AC ±10%, 50Hz/60Hz
• wymiary: 130 x 150 x 250mm
• waga: 6,1kg
