Zasilacz laboratoryjny PS-605D YIHUA

Zasilacz YIHUA YH-605D może pracować w dwóch trybach:
C.V. czyli Constant Voltage - stabilizacji napięcia wyjściowego. Świeci się czerwona dioda na panelu czołowym. W praktyce oznacza to, że zasilacz stabilizuje wartość ustawioną. Czyli jeśli ustawimy na wyjściu 12,0 V to bez względu czy odbiornik (obciążenie), będzie pobierało prąd 0,8A lub 3,7A to wartość ustawionego napięcia będzie niezmienna (stabilizowana). Dopiero po przekroczeniu maksymalnej wydajności prądowej wynoszącej 5,0A napięcie zacznie spadać. Zgodnie z prawem Ohma - wartość płynącego prądu wymusza obciążenie.
C.C. czyli Constant Current - stabilizacji prądu wyjściowego. Świeci się czerwona dioda na panelu czołowym. W praktyce oznacza to że zasilacz stabilizuje ustawioną wartości prądu i nie pozwala przekroczyć tej wartości. Tryb ten jest rzadziej wykorzystywany. Przykładowo: Jeśli przy pomocy potencjometru Current ustawimy górną wartość prądu na 5 A (limit) to wartość ta nie zostanie przekroczona na wyjściu. Oczywiście jeśli podłączone obciążenie do wyjścia zasilacza laboratoryjnego wymusza płynięcie mniejszej wartości prądu to zasilacz przełączy się automatycznie w tryb C.V.

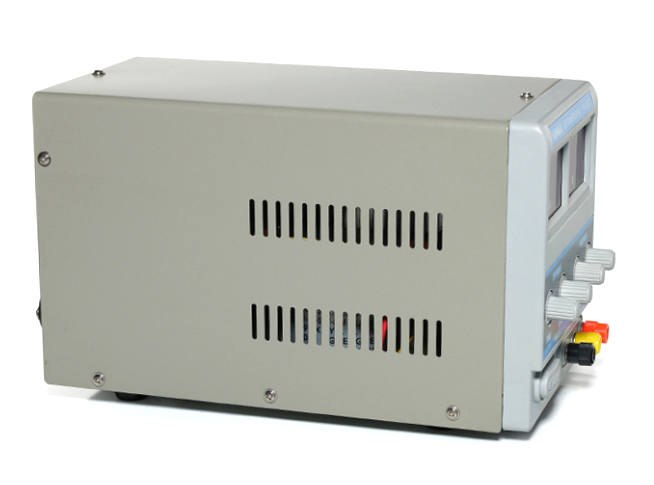

YH-605D to konstrukcja liniowa zasilacza DC zbudowana w oparciu tradycyjny transformator i liniowy układ stabilizacji napięcia. Wyjściowy tranzystor mocy posiada aktywne chłodzenie w postaci coolera - wentylatora, który wymusza obieg powietrza. Atutem liniowej konstrukcji jest bardzo duża niezawodność i prostota konstrukcji, małe szumy i tętnienia napięcia. Zasilacz jest przystosowany do pracy ciągłej. Wyjście zasilacza możemy łączyć szeregowo, równolegle lub symetrycznie z drugim zasilaczem o podobnej konstrukcji. Maksymalna moc wyjściowa zasilacz wynosi 300W = napięcie 60V x prąd wyjściowy 5A. Zasilacz laboratoryjny YH-605D ma kompaktowe małe wymiary. Umieszczony jest w metalowej obudowie z gumowymi nóżkami, które stabilizują i zapobiegają się przemieszczaniu zasilacza na stole lub biurku. Dodatkowo gumowe nóżki izolują układ elektroniczny zasilacza od innych potencjałów jak może to mieć miejsce w przypadku warsztatowych stołów z metalowym blatem.

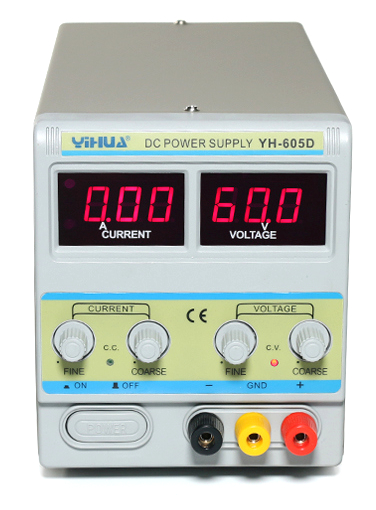

Zasilacz YH-605D posiada standardowe zaciski wyjściowe napięcia: są to gniazda na wtyk banan 4mm. Do gniazd wyjściowych można podłączyć wtyk banan. Kolor czerwony jest to wyjście (+), a kolor czarny (-) masa. Zasilacz laboratoryjny jest bardzo prosty w obsłudze. Jest to niezastąpione źródło do zasilania urządzeń stałym napięciem DC. Bardzo ułatwia proces edukacji, testów i wszelkich prac serwisowo warsztatowych. W zasilaczu laboratoryjnym YH-605D użytkownik ma możliwość przeprowadzenia kalibracji wskazań woltomierza i amperomierza przy pomocy serwisowych potencjometrów znajdujących się tuż pod woltomierzem i amperomierzem. Kalibracji dokonujemy tylko w razie potrzeby. Zasilacz YH-605D został skalibrowany przez producenta na etapie produkcji i testowania.

dane techniczne:

• zasilacz laboratoryjny DC
• model:YH-605D
• producent: YIHUA
• płynna regulacja wartości napięcia wyjściowego: 0-60,0V
• płynna regulacja wartości prądu wyjściowego: 0-5,0A
• wydajność prądowa do 5,0A
• maksymalna moc wyjściowa do 300W
• po dwa potencjometry COARSE (zgruna) i FINE (dokładna)
• dla regulacji wartości napięcia i prądu
• praca w trybie C.V. (Constant Voltage -stabilizacja napięcia wyjściowego)
• praca w trybie C.C. (Constant Current -stabilizacja prądu wyjściowego)
• zasilacz liniowy na transformatorze
• woltomierz: wyświetlacz LED o rozdzielczości: 0,1V
• amperomierz: wyświetlacz LED o rozdzielczości 0,01A
• jednoczesny odczyt napięcia i płynącego prądu na wyjściu
• ochrona przed zwarciem, wysoką temperaturą

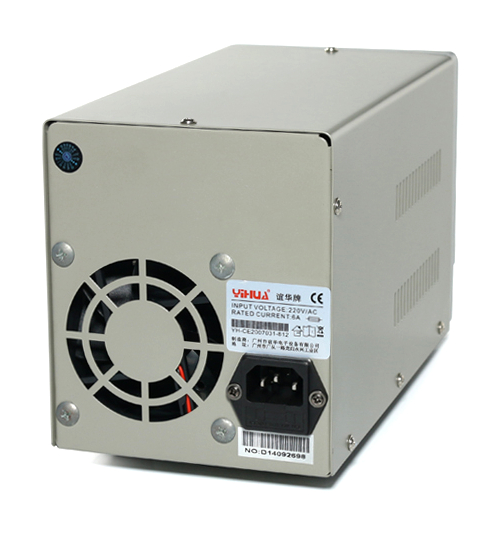

• chłodzenie aktywne - cooler - wymuszony ciagły obieg powietrza
• temperatura pracy: -10°C – 40°C
• wilgotność: <80%
• dokładność wskazań woltomierza: ± (1%+1cyfra)
• dokładność wskazań amperomierza: ± (1%+1cyfra)
• tętnienia i szumy napięcia napięia: ≤3 mV rms
• tętnienia i szumy napięcia prądu: ≤3 mA rms
• napięcia zasilania: 220V AC ±10%, 50Hz
• wymiary: 130 x 150 x 255mm
• waga: 6,1kg

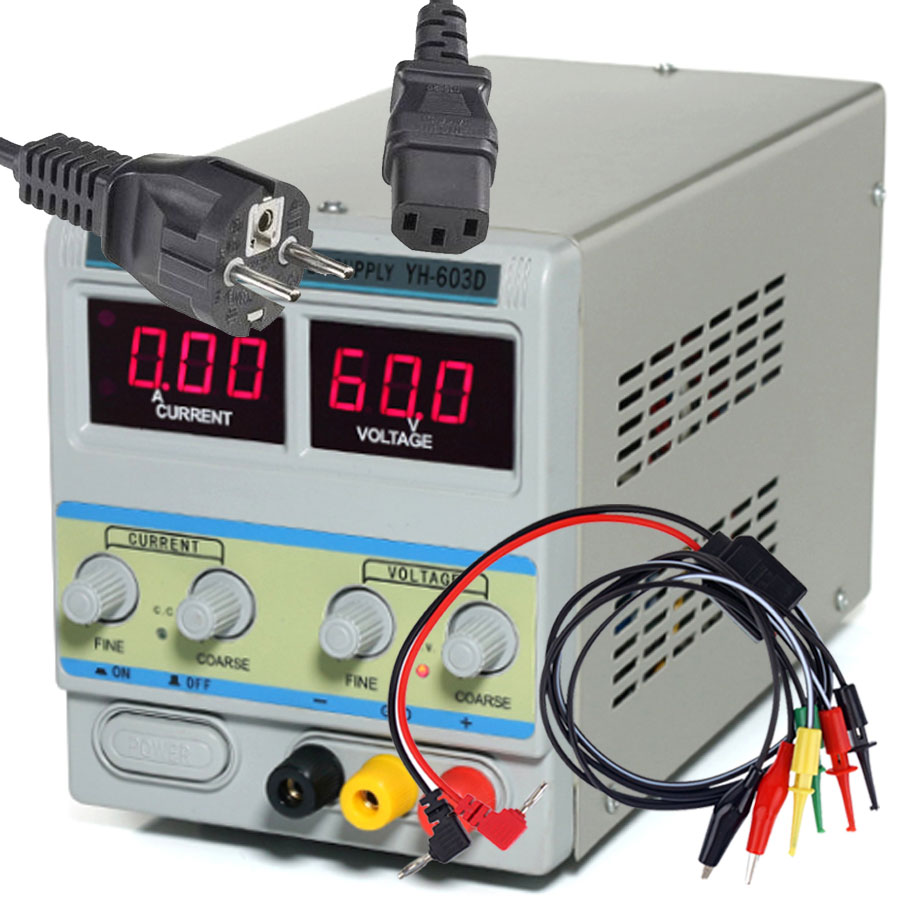

• zasilacz  -1szt.
• przewód sieciowy - 1szt.
• przewód pomiarowy uniwersalny -1szt
• oryginalne opakowanie karton -1szt.

• 2 lata gwarancji
• gwarancji nie podlegają elementy naturalnie zużywające się, takie jak elementy grzejne, elementy ruchome, żarówki, filtry itp.
