Zasilacz niestabilizowany symetryczny - płytka drukowana PCB

Dostępność: Dostępny

Koszt wysyłki: od 8,00 zł Dostępne formy wysyłki dla oglądanego produktu:Kurier - 15,00 zł
Odbiór osobisty - 0,00 zł
Przesyłka pocztowa priorytetowa - 9,00 zł
Przesyłka pocztowa ekonomiczna - 8,00 zł

Numer katalogowy: PCB-100

Stan magazynowy:

Cena: 55,00 zł

Ilość: szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)
Zasilacz niestabilizowany symetryczny
płytka drukowana PCB

PCB-100 płytka drukowana zasilacz symetryczny niestabilizowany audio

Płytka drukowana PCB jednostonna z soldermaską, nadrukowanym opisem montażowym, powierconymi otworami. Profesjonalnie wykonana. Umożliwia zbudowanie zasilacza niestabilizowanego podwójnego np. symetrycznego do zastosowań audio. Klasyczna konstrukcja mostek prostowniczy + filtr pojemnościowy zbudowany z potężnej baterii kondensatorów po 34 kondensatory dla z kazdej sekcji. Daje to w sumie miejsce pod 68 sztuk kondensatorów elektrolitycznych. Kondensatory łączone są rónolegle co pozwala na zsumowanie ich pojemności.

PCB-100 płytka drukowana zasilacz symetryczny niestabilizowany audioPCB-100 płytka drukowana zasilacz symetryczny niestabilizowany audioPCB-100 płytka drukowana zasilacz symetryczny niestabilizowany audio

dane techniczne:

  • jednostronna płytka drukowana z soldermaską
  • wymiary płytki PCB: 72mm x 155mm
  • miejsce na mostek prostowniczy Greatza: 25A
  • miejsce na 68 sztuk kondensatorów elektrolitycznych:
    --> raster wyprowadzeń kondensatorów: 5mm
    --> średnica: 10mm
  • miejsce na 8 kondensatorów 0,1uF z rastrem wyprowadzeń 5mm
  • miejsce na przylutowanie przewodów lub złącz śrubowych WE i WY do przykręcenia przewodów
  • zasilacz symetryczny niestabilizowany:
    --> do wykorzystania pełnych możliwości konieczne podłączenie odpowiedniego transformatora z dwoma odczepami
    --> każdy z kanałów wykorzystuje 34 kondensatory elektrolityczne dużej pojemności + 4 kondensatory 0,1uF monolityczne

przykładowa instrukcja montażu:
widoczne części nie wchodzą w skład zestawu i należy je dokupić osobno.


testowanie zmontowanego modułu zasilacza:
widoczne części nie wchodzą w skład zestawu i należy je dokupić osobno.


widok zmontowanego modułu:
widoczne części nie wchodzą w skład zestawu i należy je dokupić osobno.
BTE-519 bateria kondensatorów elektrolitycznych zasilacz niestabilizowany audioBTE-519 bateria kondensatorów elektrolitycznych zasilacz niestabilizowany audioBTE-519 bateria kondensatorów elektrolitycznych zasilacz niestabilizowany audio
BTE-519 bateria kondensatorów elektrolitycznych zasilacz niestabilizowany audioBTE-519 bateria kondensatorów elektrolitycznych zasilacz niestabilizowany audioBTE-519 bateria kondensatorów elektrolitycznych zasilacz niestabilizowany audio

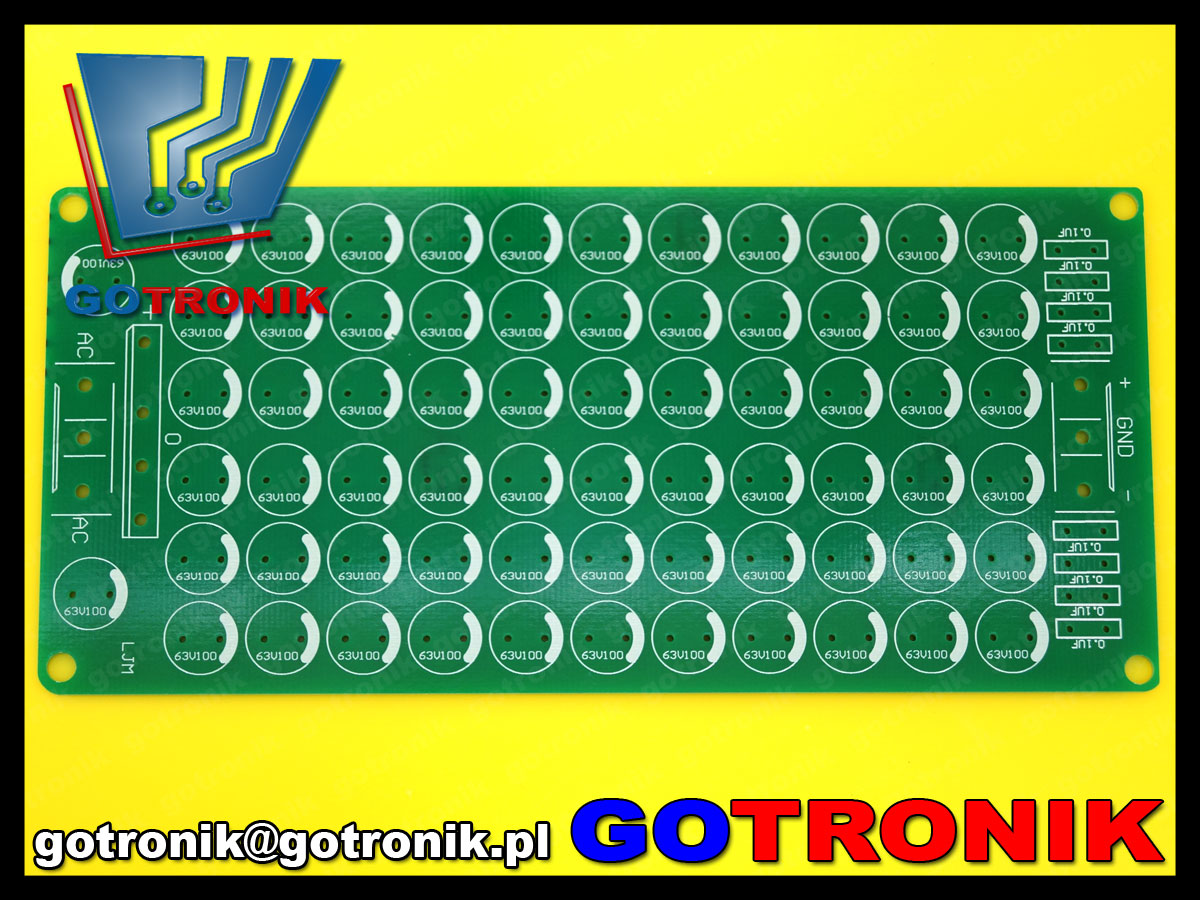

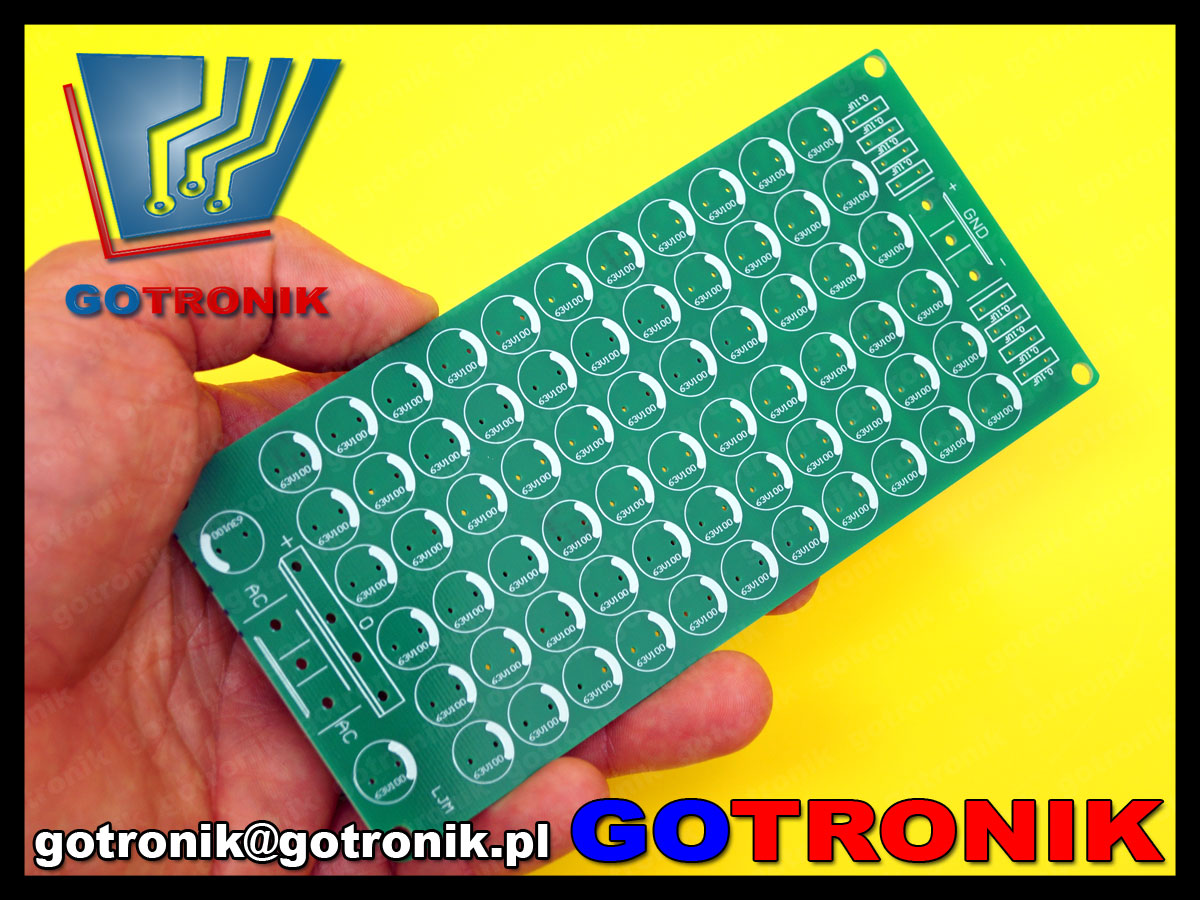

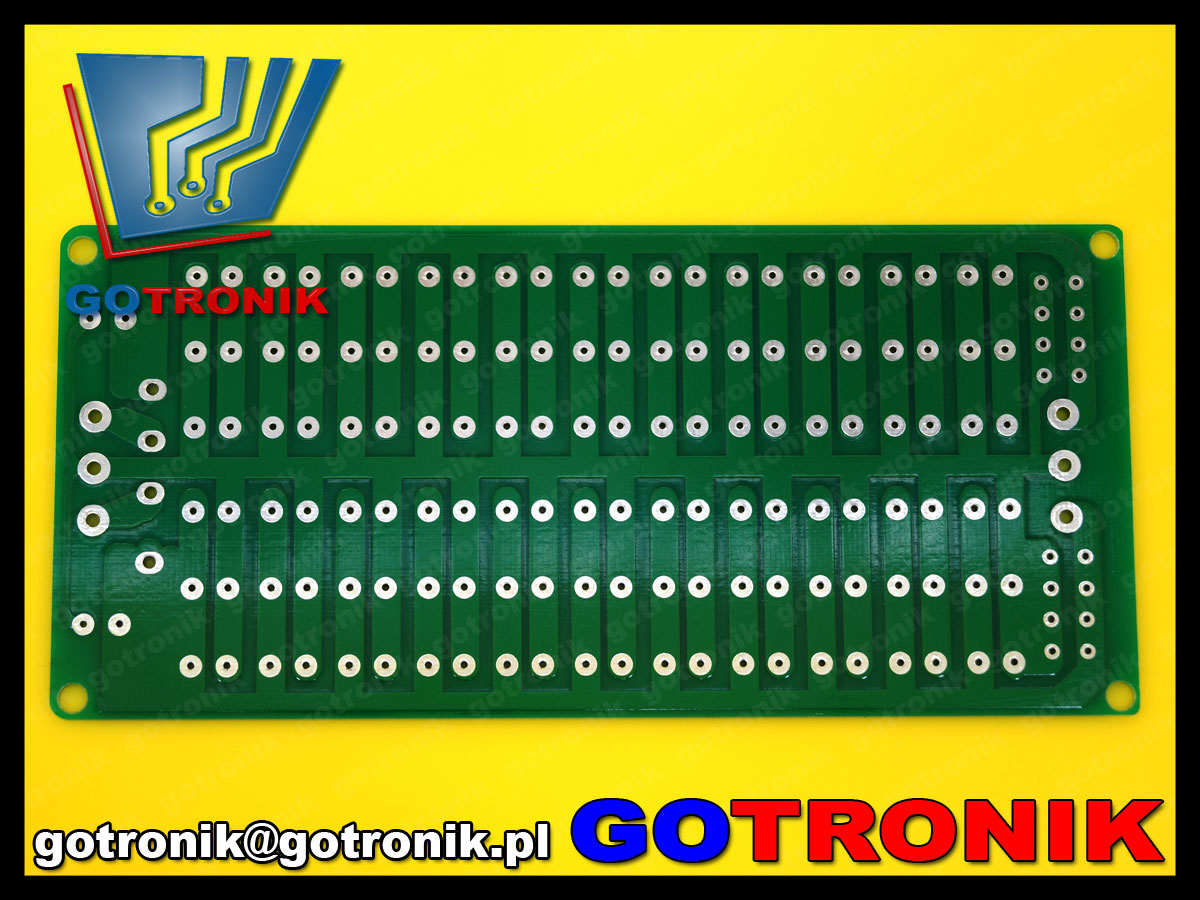

zdjęcia:

PCB-100 płytka drukowana zasilacz symetryczny niestabilizowany audio
PCB-100 płytka drukowana zasilacz symetryczny niestabilizowany audio
