Zestaw do nauki lutowania efekt płynącej wody SMD DIY KIT

Profesjonalny zestaw edukacyjny DIY PCB Learning Kit to idealne narzędzie dla studentów elektroniki, hobbystów oraz początkujących serwisantów, którzy chcą opanować sztukę montażu powierzchniowego (SMT/SMD). W przeciwieństwie do prostych płytek uniwersalnych, ten model oferuje praktyczny układ funkcjonalny – po poprawnym zlutowaniu sekcji sterującej opartej na układach NE555 i CD4017, użytkownik otrzymuje efektowny gadżet w postaci "płynącego światła". Płytka została zaprojektowana tak, aby symulować rzeczywiste warunki pracy inżyniera, oferując różnorodne typy obudów oraz zagęszczenie elementów spotykane w nowoczesnej elektronice użytkowej.

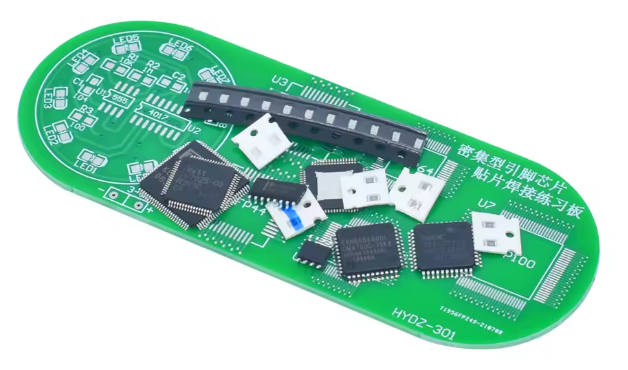

Laminat PCB o wymiarach 109 mm x 42 mm został podzielony na strefy o różnym stopniu trudności. Centralna część zawiera funkcjonalny obwód licznika dziesiętnego sterującego 10 diodami LED, co pozwala na natychmiastową weryfikację poprawności montażu. Boczne sekcje płytki to dedykowane pola treningowe (dummy pads) dla zaawansowanych układów scalonych w obudowach wielonóżkowych typu QFP. Znajdują się tam miejsca na układy QFP44, QFP64 oraz najtrudniejszy – QFP100 z rastrem wyprowadzeń wynoszącym zaledwie 0.5 mm. Taka konfiguracja pozwala na intensywny trening precyzji, zarządzania topnikiem oraz operowania grotem lub gorącym powietrzem (Hot Air) w bezpiecznym środowisku, bez ryzyka uszkodzenia drogich urządzeń.



Specyfikacja techniczna i funkcje

• - Funkcja układu: Płynące światło LED
• - Wymiary płytki PCB: 109 mm x 42 mm
• - Układy sterujące: NE555 (Timer), CD4017 (Licznik dziesiętny)
• - Typ montażu: powierzchniowy (SMD/SMT)
• - Obudowy elementów pasywnych: 0805, 1206 (dla LED)
• - Strefy treningowe (atrapy): QFP44, QFP64, QFP100
• - Raster najtrudniejszego elementu: 0.5 mm (dla QFP100)
• - Temperatura pracy komponentów: -40°C ~ 85°C
• - Napięcie zasilania układu: 3V - 6V DC

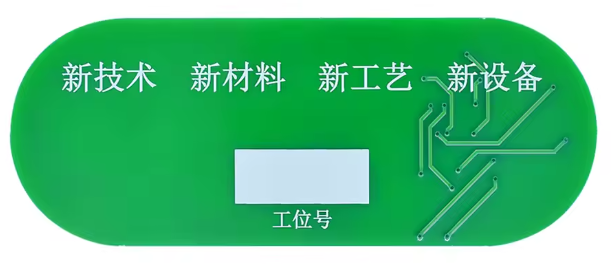

• - Materiał PCB: Wysokiej jakości laminat FR4, soldermaska w kolorze zielonym
• - Oznaczenia na płytce: Opisy wartości elementów i polaryzacji (silkscreen)
• - Przeznaczenie: Trening lutowania kolbowego oraz Hot Air
