zestaw 76 sztuk elementów elektronicznych SMD + płytka drukowana PCB do nauki lutowania BTE-982

Zestaw do nauki lutowania elementów SMD

mini moduły

Czas wysyłki: 24 godziny

Koszt wysyłki: od 11,99 zł

Numer katalogowy: BTE-982

Stan magazynowy:

Stan produktu: Nowy

Cena brutto: 20,00 zł

Cena netto: 16,26 zł

Ilość: szt.

Dodaj do koszyka

dodaj do schowka

Zapytaj o produkt Poleć znajomemu Specyfikacja PDF

Opis produktu
Recenzje produktu (0)

Zestaw do nauki lutowania elementów SMD
* zestaw do samodzielnego montażu KIT/DIY *

Zestaw edukacyjno/dydaktyczny do samodzielnego montażu typu KIT / DIY umożliwiający praktyczne przetrenowanie umiejętności lutowania elementów elektronicznych montowanych powierzchniowo typu SMD. W zestawie odnajdziemy ponad 75 sztuk elementów elektronicznych w wersji SMD, czyli ponad 240 punktów lutowniczych do przylutowania. Najpopularniejsze typy obudów SMD rezystory, kondensatory i układy scalone w obudowach min. 0402, 0603, 0805... Wszystkie elementy należy przylutować na płytce drukowanej PCB z zestawu. Dzięki profesjonalnemu wykonaniu płytki drukowanej PCB jest ona odporna wysoce odporna na przegrzania i inne błędy popełniane przez początkujących elektroników. Oferowany zestaw jest idealnym rozwiązaniem w procesie edukacji i nabywania umiejętności w lutowaniu elementów elektronicznych SMD. Możemy śmiało lutować, gdyż jest to poligon doświadczalny w lutowaniu. nawet gdy przegrzejemy lub zniszczymy dany element nie będzie to wielka strata, ponieważ nie jest to drogie i działające urządzenie. Za to nabędziemy bezcenną praktykę w lutowaniu SMD. Na płytce przewidziano także elektroniczny układ świetlny LED.

zestaw 76 sztuk elementów elektronicznych SMD + płytka drukowana PCB do nauki lutowania

dane techniczne:

zestaw do samodzielnego montażu KIT/DIY
nauka lutowania elementów elektronicznych SMD
► rezystor SMD 1206 x 10szt.
► rezystor SMD 0805 x 15szt.
► rezystor SMD 0603 x14szt.
► kondensator ceramiczny SMD 0603 x10szt.
► rezystor SMD 0603 x 10szt.
► dioda LED SMD 0805 x 7szt.
► dioda LED SMD 3528 biała x 8szt.
► drabinka rezystorowa SMD x 10szt.
► układ scalony CD4060 SMD SOP16 x 1szt.
► układ scalony 74HC138 SMD SOP16 x 1szt.
elementy elektroniczne smd EFEKT ŚWIETLNY
ponad 240 punktów lutowniczych tzw. padów
płytka drukowana profesjonalnie wykonana
PCB dwustronna z metalizacją otworów
profesjonalna solder-maska w kolorze zielonym
opis montażowy nadrukowany na płytce
pocynowane pady i wyprowadzenia
napięcie zasilania DC: 4V do 6V
wymiary płytki drukowanej: 59mm x 48mm
laminat FR-4 grubość 1,6mm

ocena stopnia trudności:

płytka PCB dwustronna z metalizacją otworów
solder-maska -TAK
opis montażowy na płytce drukowanej - TAK
schemat ideowy - TAK
schemat montażowy - TAK
elementy montowane powierzchniowo SMD: TAK
elementy wymagające zachowania polaryzacji: TAK
urządzenie po poprawnym zmontowaniu nie wymaga uruchomienia (działa odrazu)
zestaw do samodzielnego montażu tzw. KIT, DIY.
ogólna instrukcja - poradnik dla początkujących elektroników montujących zestawy KIT

w skład zestawu wchodzi:

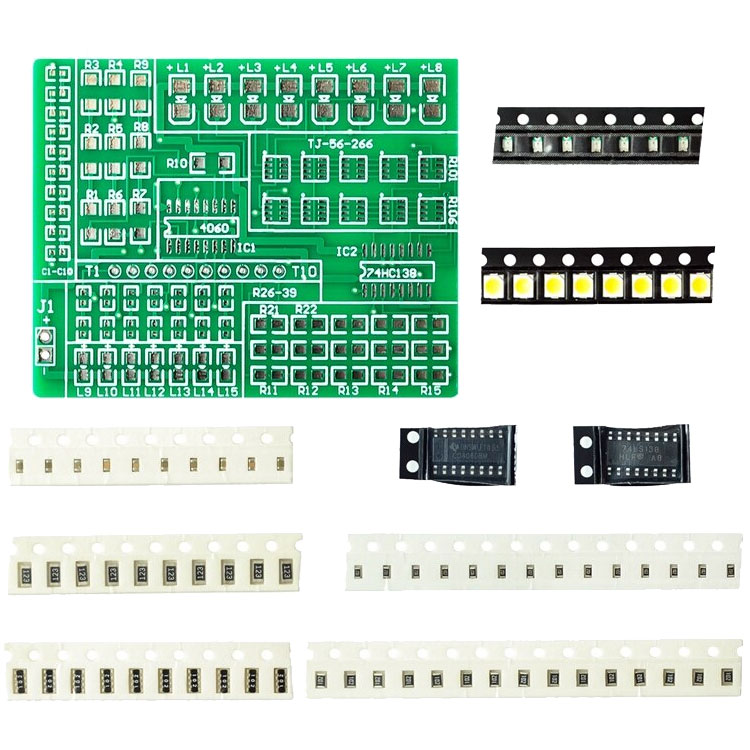

płytka drukowana PCB
wszystkie potrzebne elementy do budowy urządzenia

Jest to zestaw do samodzielnego montażu - polutowania, składający się z płytki drukowanej, oraz kompletu elementów elektronicznych podzespołów. Efekt końcowy - działające urządzenie jest tylko tylko uzależniony od umiejętności osoby montującej i jego doświadczenia. W przypadku gdy urządzenie nie działa itp. nie ma możliwości zwrotu lub wymiany lutowanych elementów. Istnieje tylko możliwość odpłatnej naprawy przez nasz serwis - jednak w przypadku niektórych tańszych zestawów do montażu koszt serwisu będzie przekraczał wartość samego zestawu.

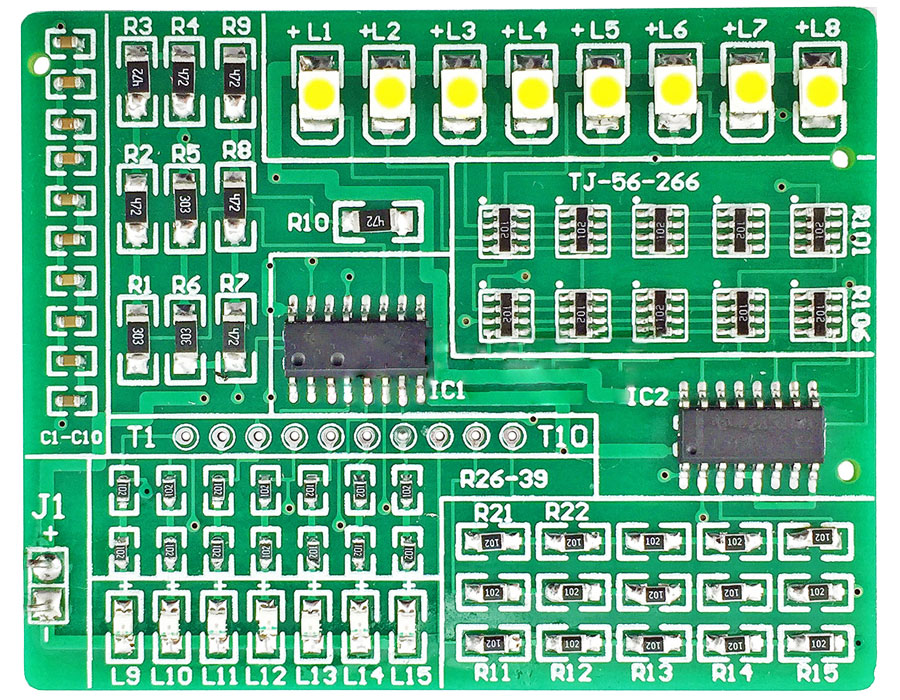

zdjęcie zmontowanego zestawu :

- strona A płytki drukowanej -
