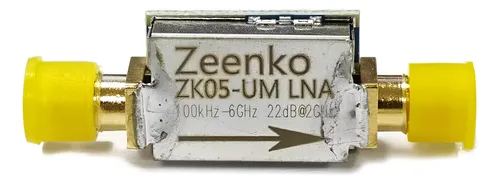

ZK05-UM Moduł wzmacniacza niskoszumowego RF 100 kHz - 6 GHz Zeenko
Czas wysyłki: 24 godziny
Koszt wysyłki: od 11,99 zł
Numer katalogowy: ZK05-UM
Kod producenta: ZK05-UM
Stan magazynowy:
Kod EAN: 5905567117848
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (0)
Precyzja i szeroki zakres działania
ZeenKo ZK05-UM to zaawansowany wzmacniacz niskoszumowy (LNA) z serii UM, oferujący rozszerzony zakres częstotliwości do 6 GHz. Moduł ten został zaprojektowany do stabilnego i czystego wzmacniania sygnałów radiowych w bardzo szerokim spektrum, co czyni go idealnym narzędziem do zastosowań w pasmach 5 GHz (Wi-Fi), a także dla zaawansowanych projektów radiokomunikacyjnych i systemów SDR.

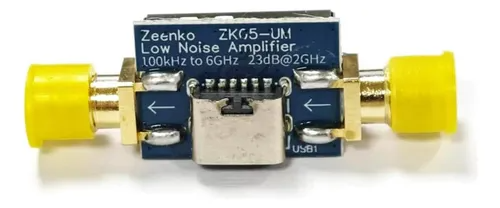

Model ZK05-UM czerpie z zalet serii UM, która zapewnia wygodne zasilanie przez interfejs USB Type-C. Dzięki zastosowaniu precyzyjnego układu zasilania, minimalizuje szumy, co jest kluczowe dla uzyskania wysokiej jakości pomiarów i czułości, szczególnie przy wysokich częstotliwościach.
Szczegółowy przegląd parametrów
| Specyfikacja ZK05-UM | |
|---|---|
| Model | ZK05-UM |
| Zakres Częstotliwości | 100 kHz - 6 GHz |
| Wzmocnienie (Gain) | ~22 dB (Patrz. Tabela) |
| Punkt Kompresji (OP1dB) | 18 dBm (Typowe) |
| Typ Zasilania | USB Type-C (Seria UM) |
Parametry ZK05-UM w funkcji częstotliwości
| Model | Freq range | Gain | NF | OP1dB | OIP3 | Supply Current | Note |
|---|---|---|---|---|---|---|---|
| ZK05-UM | 100K-6GHz | 28 dB@100kHz | 1.9 dB@10MHz | 16 dBm@10MHz | 27 dBm@10MHz | 68 mA | Broadband, Low Noise. Możliwość zastąpienia modułów: TQP3M9035, QPL9058, TQP3M9037, QPL9547. |
| 28 dB@5MHz | 1.8 dB@100MHz | 18 dBm@100MHz | 30 dBm@100MHz | ||||
| 27 dB@10MHz | 0.6 dB@1GHz | 18 dBm@1GHz | 32 dBm@1GHz | ||||
| 26.5 dB@100MHz | 0.7 dB@2GHz | 18 dBm@2GHz | 32 dBm@2GHz | ||||
| 24.5 dB@1GHz | 0.7 dB@3GHz | 18 dBm@3GHz | 32 dBm@3GHz | ||||
| 22.5 dB@2GHz | 0.9 dB@4GHz | 17 dBm@4GHz | 31 dBm@4GHz | ||||
| 21 dB@3GHz | 1.1 dB@5GHz | 15 dBm@5GHz | 29 dBm@5GHz | ||||
| 20 dB@4GHz | 1.7 dB@6GHz | 13 dBm@6GHz | 23 dBm@6GHz | ||||
| 18.5 dB@5GHz | |||||||
| 16.5 dB@6GHz |
 |
Zeenko LNA datasheet (58.21 KB) | (PDF Download) |
Zawartość zestawu
- 1 x ZK05-UM
- 1 x Kabel zasilający USB Type-C
- 1 x oryginalne opakowanie
