LA1016 - analizator stanów logicznych 16 kanałowy
Cena produktu: 440,00 zł
Zamawiana ilość:
Numer katalogowy LA-1016
Producent mini moduły
Dostępność Dostępny
Stan magazynowy
Średnia ocena
Brak recenzji
Opis
Linki
Recenzje

LA1016 - analizator stanów logicznych 16 kanałowy
LA1016 - analizator stanów logicznych 16 kanałowy



Analizator stanów logicznych jest instrumentem, który zbiera i wyświetla sygnał cyfrowy z testowanego urządzenia. Jest używany głównie do oceny i analizy. W przeciwieństwie do oscyloskopu gdzie mamy różne wartości napięcia, analizator stanów logicznych rozpoznaje tylko 2 stany: logiczne jeden i zero logiczne.

Ustawiony poziom napięcia referycyjnego decyduje o tym czy analizator stanów logicznych odczyta dany sygnał jako „0” - stan niski lub „1” - stan wysoki. Przebieg z analizatora jest utworzony z sygnałów 1 i 0. W porównaniu do oscyloskopu podczas testowania i pomiarów w systemach cyfrowych takich jak MCU, ARM, FPGA i DSP, analizator stanów logicznych może zapewnić lepszą dokładność, znacznie więcej danych i jest mniej skomplikowaną metodą. Dodatkowo wbudowane dekodery napopularniejszych protokołów transmisyjnych jeszcze bardziej ułatwiają późniejszą analizę.

Przykładowo: jeśli próbkowanie sygnału z analizatora logicznego ma wartość 1MHz, a napięcie odniesienia jest ustawiony na 1,5V. Sygnał powyżej 1,5 V będzie stanem wysokim (logiczna 1), a sygnał poniżej 1,5 V będzie stanem niskim (logiczne 0). W ten sposób otrzymujemy punkty próbkowania, a następnie możemy połączyć wszystkie te punkty (logiczne 1 i logiczne 0), aby uzyskać przebieg, w którym użytkownik może zobaczyć i przeanalizować taktowanie sygnału, błędów logicznych i relacji między sobą.

Poniższy rysunek pokazuje schematycznie jak działa analizator stanów logicznych:
Poniższy rysunek pokazuje schematycznie jak działa analizator stanów logicznych



dane techniczne:

  • analizator stanów logicznych 16 kanałowy
  • maksymalne próbkowanie 100MHz
  • maksymalne napięcie wejściowe +/- 50V
  • 2 wyjścia PWM
  • zasilanie bezpośrednio z portu USB
  • obsługiwane protokoły: UART(RS-232/485/422)、I2C、SPI、CAN、DMX512、I2S/PCM、Manchester、1-Wire、Simple Parallel、UNI/O
  • współpracuje z systemami opreacyjnymi: Windows XP、Vista、Windows 7/8(32bit/64bit)
  • bezpłatne aktualizacje oprogramowania
  • możliwość eksport dancyh do plików: *.txt, *.csv, *.bin





porównanie parametrów analizatorów logiczncyh z serii LAx016:


LA1016
LA2016
Input Total number of channels 16 16
Max sample rate 100MHz 200MHz
Measurement bandwidth 20MHz 40MHz
Min pulse captured 20ns 12.5ns
Hardware storage 1Gbits 1Gbits
Hardware Sample depth 50M/channel 50M/ channel
Maxcompression depth 10G/ channel 10G/ channel
Input voltage range -50V~+50V -50V~+50V
Input impedance 220KΩ, 12pF 220KΩ, 12pF
Threshold voltage ≤0.8V low level
≥1.6V high level
≤0.8V low level
≥1.6V high level
PWM output Number of channels 2 2
Output frequency range 0.1~20MHz 0.1~20MHz
Min interval for frequency adjustment 10ns 10ns
Min interval for pulse width adjustment 5ns 5ns
Output voltage +3.3V +3.3V
Export impedance 50Ω 50Ω
power supply Power supply port USB2.0/3.0 USB2.0/3.0
Standby current 130mA 150mA
Maximum active current 260mA 300mA



Supported protocols UART(RS-232/485/422)、I2C、SPI、CAN、DMX512、I2S/PCM、Manchester、1-Wire、Simple Parallel、UNI/O
Supported OS Windows XP、Vista、Windows 7/8(32bit/64bit)



analizator stanów logicznych 16 kanałowy

analizator stanów logicznych 16 kanałowy

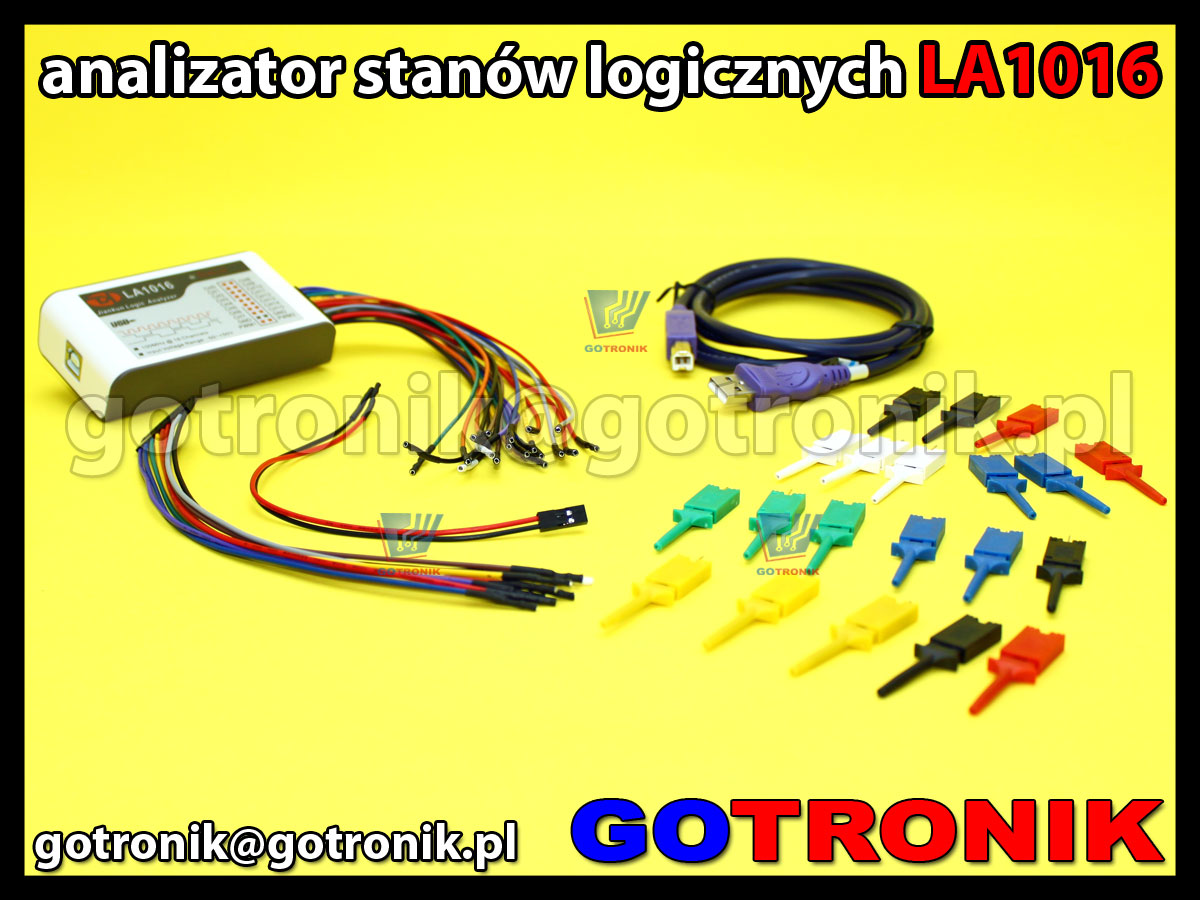

zestaw zawiera:

  • analizator LA1016 x1szt.
  • oprogramowanie CD x1szt.
  • przewód USB x1szt.
  • chwytaki pazyrkowe x 20szt.
  • dodatkowy przewód 9pin x1szt.
  • dodatkowy przewód 2pin x1szt.

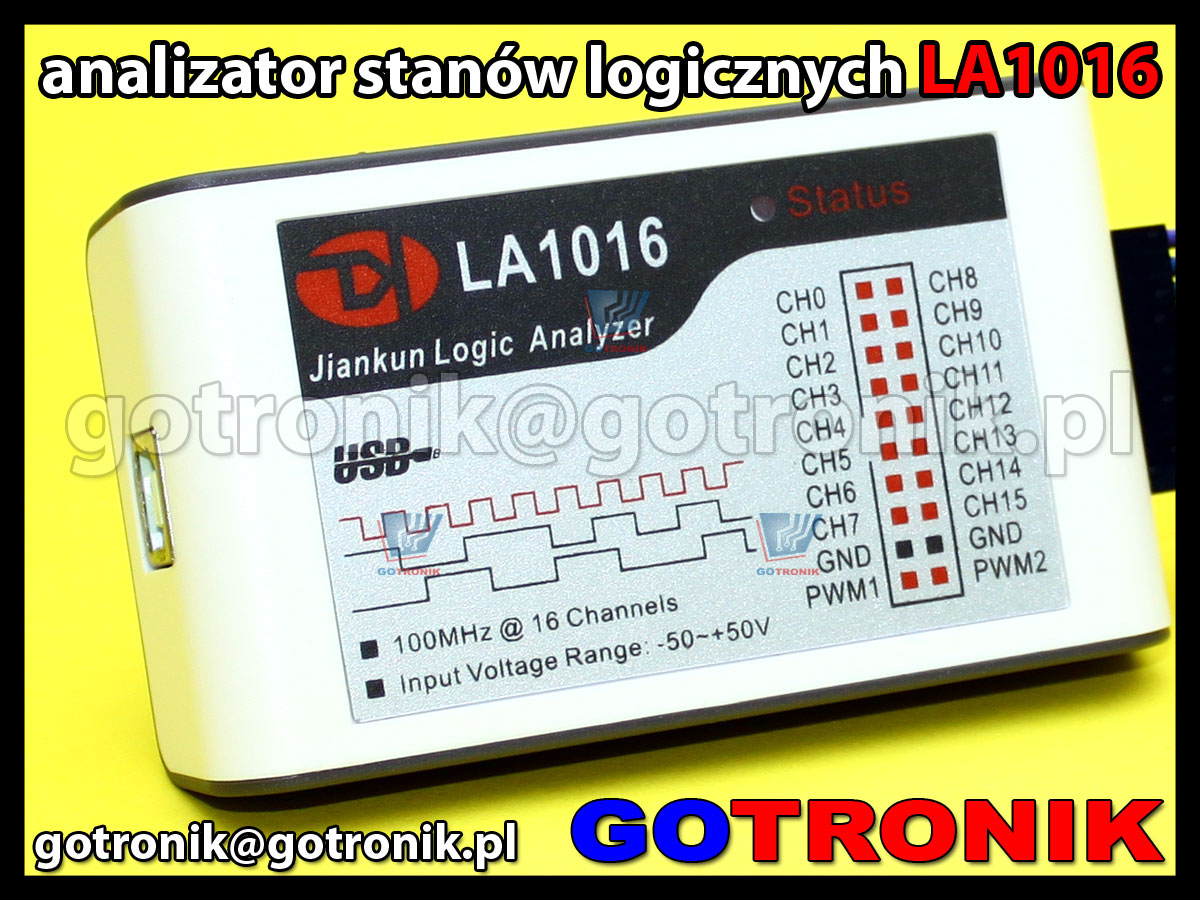

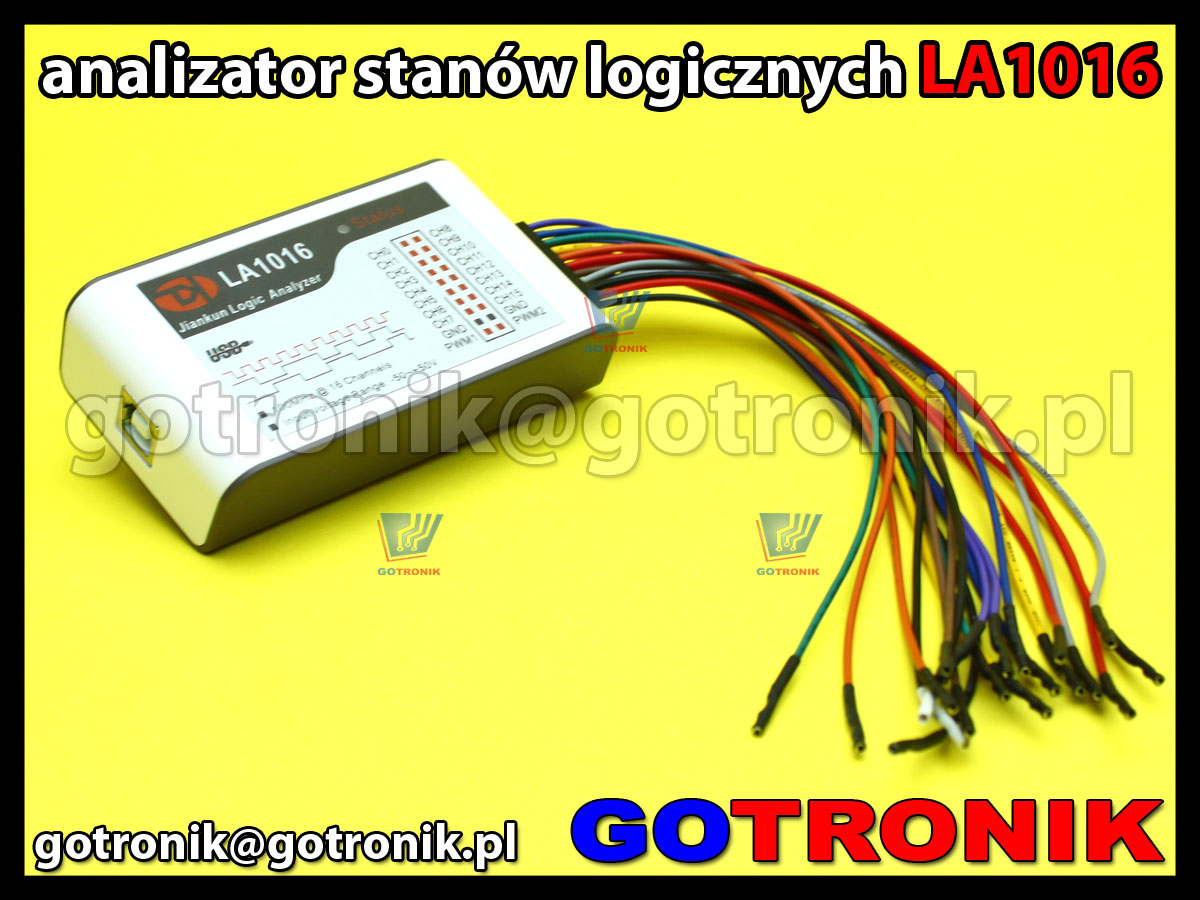

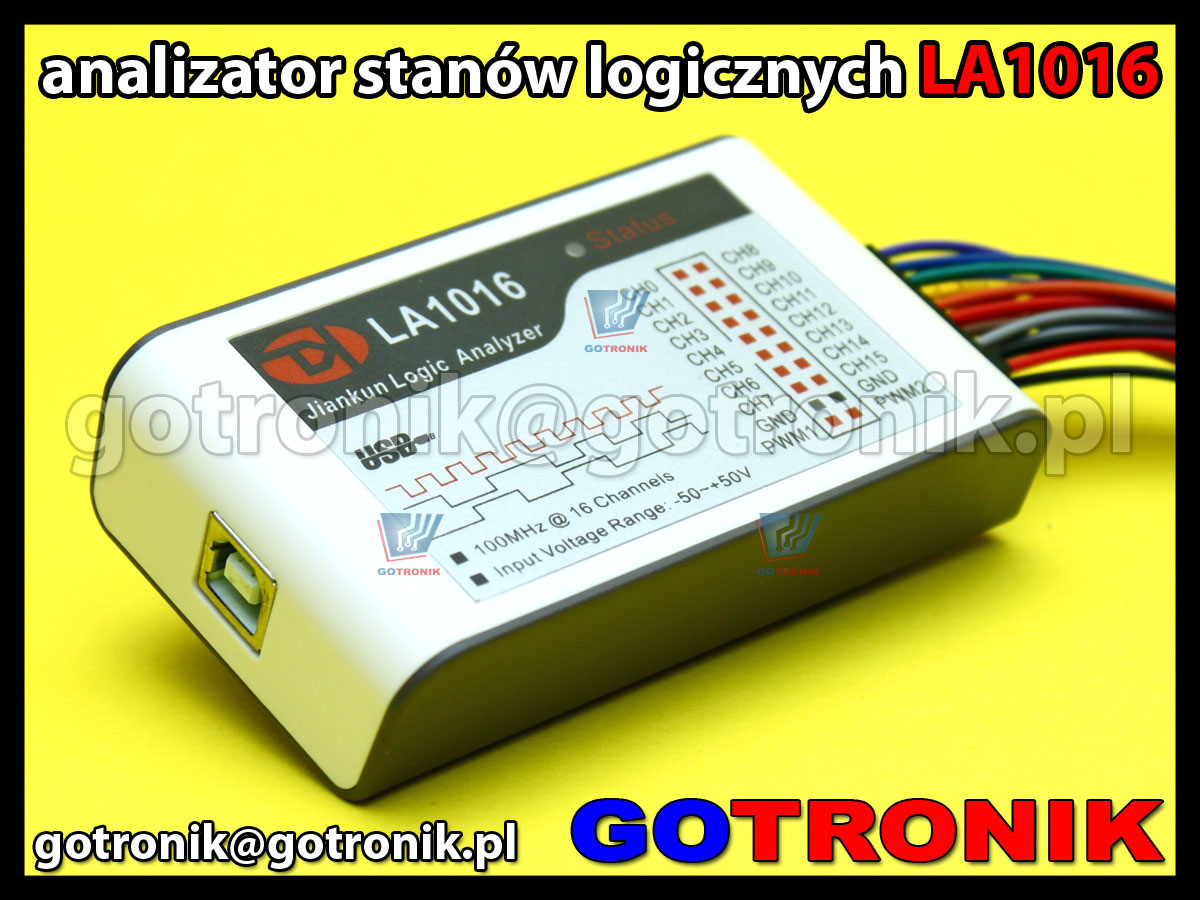

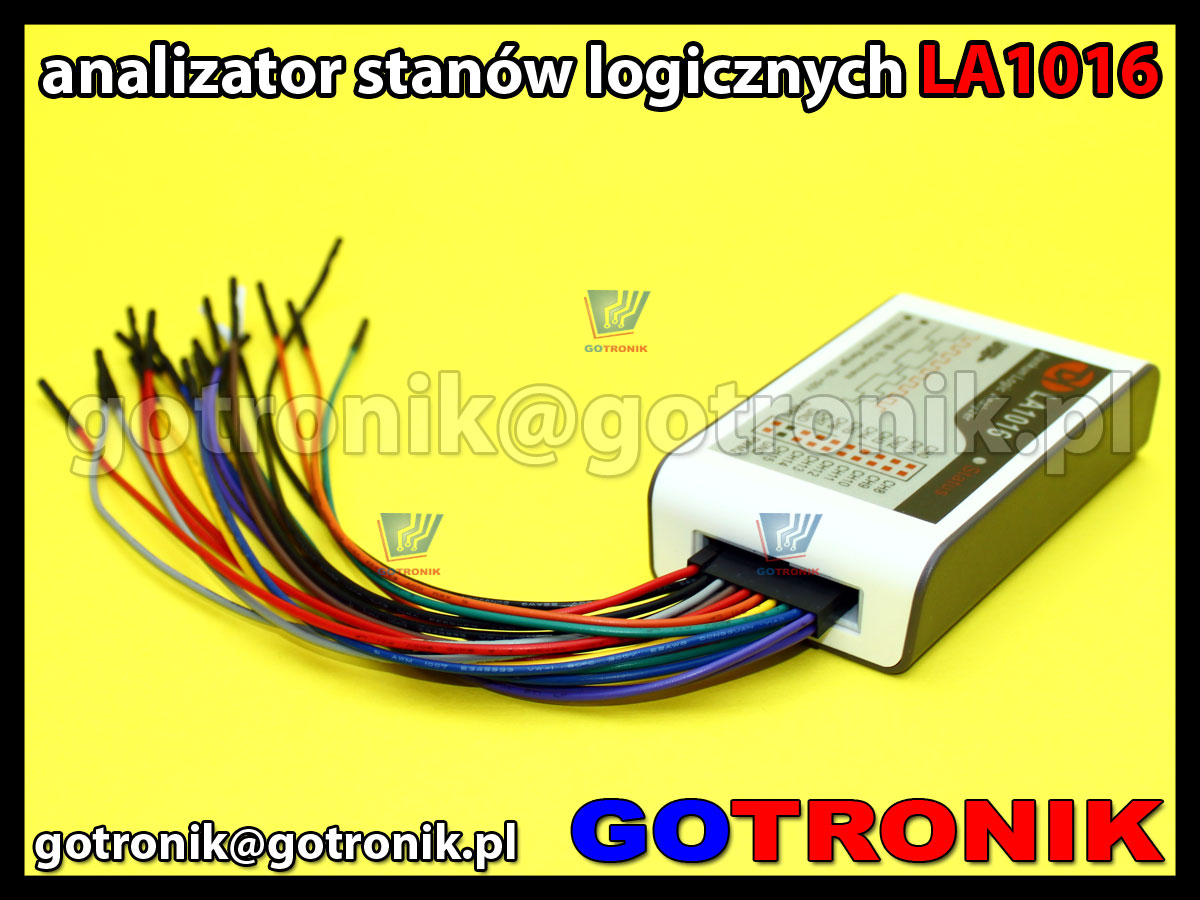

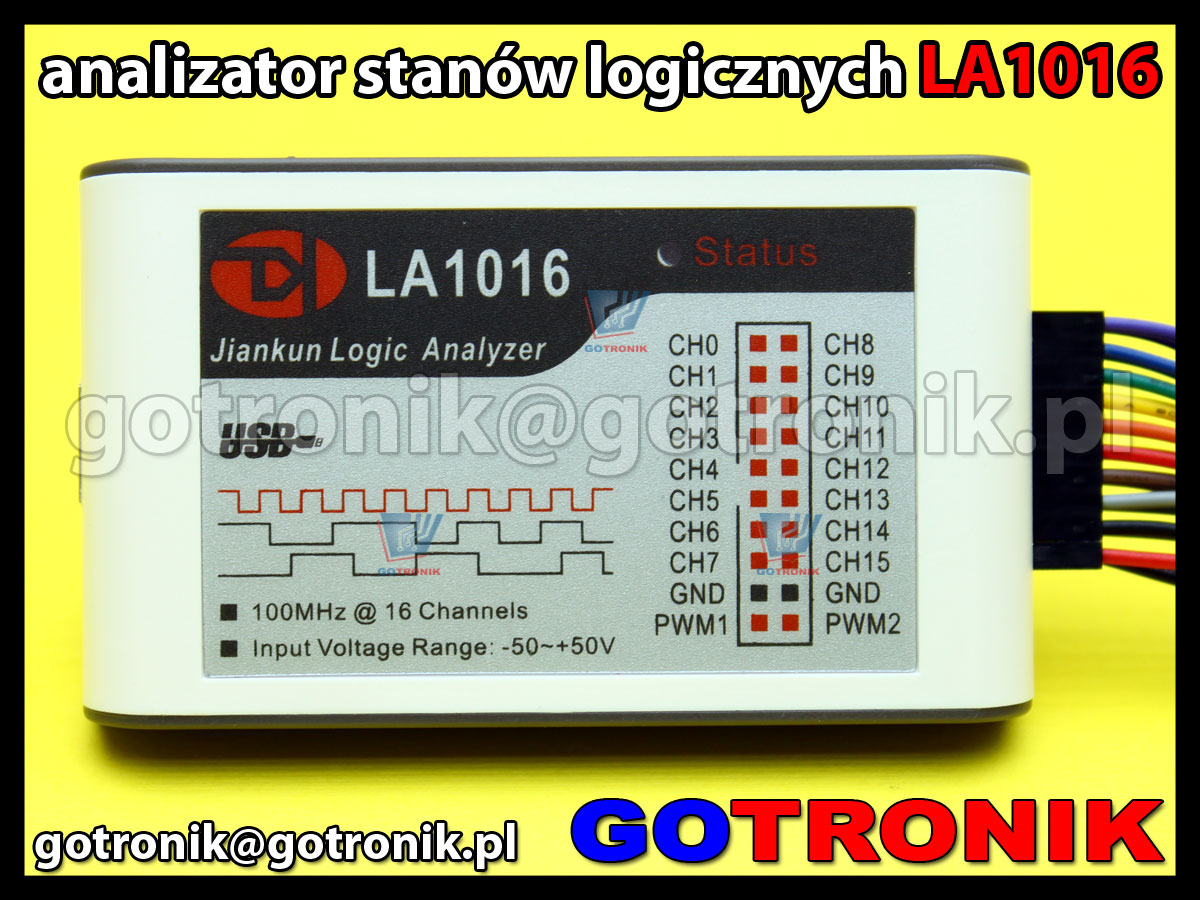

zdjęcia:

LA1016 - analizator stanów logicznych 16 kanałowy  LA1016 - analizator stanów logicznych 16 kanałowy  LA1016 - analizator stanów logicznych 16 kanałowy
LA1016 - analizator stanów logicznych 16 kanałowy  LA1016 - analizator stanów logicznych 16 kanałowy  LA1016 - analizator stanów logicznych 16 kanałowy


LA1016 - analizator stanów logicznych 16 kanałowy

LA1016 - analizator stanów logicznych 16 kanałowy

LA1016 - analizator stanów logicznych 16 kanałowy

LA1016 - analizator stanów logicznych 16 kanałowy

LA1016 - analizator stanów logicznych 16 kanałowy

LA1016 - analizator stanów logicznych 16 kanałowy

Nikt jeszcze nie napisał recenzji o tym produkcie.
Napisz recenzję
Data dodania produktu: 09 styczeń 2015.
