M328 tester elementów elektronicznych - zestaw do samodzielnego montażu KIT/DIY
Cena produktu: 99,00 zł
Zamawiana ilość:
Numer katalogowy BTE-152
Producent mini moduły
Dostępność Dostępny
Stan magazynowy
Średnia ocena
Brak recenzji
Opis
Linki
Recenzje
M328 tester elementów elektronicznych
* ZESTAW DO SAMODZIELNEGO MONTAŻU *
BTE-152 tester elementów elektronicznych LCR M328 PWM ESR tranzystorów

Zestaw do samodzielnego montażu typu KIT/DIY
 umożliwiający zbudowanie we własnym zakresie testera elementów elektronicznych opartego konstrukcyjnie na procesorze Atmega328 M328. Tester wyposażony jest wyświetlacz graficzny LCD o rodzielczości 128 x 64.  Układ wymaga zasilania zewnętrznego od 9 do 12 V DC prądem stałym np. z baterii 9 V (nie ma w zestawie). Układ wykrywa elementy elektroniczne pasywne RLC czyli: R rezystory, L cewki, dławiki, C kondensatory, oraz dyskretne elementy półprzewodnikowe: diody półprzewodnikowe (prostownicze, Zenera, przełączające, LED), tranzystory bipolarne PNP i NPN, tranzystory MOSFET z kanałem N i P.

BTE-152 tester elementów elektronicznych LCR M328 PWM ESR tranzystorów
dane techniczne testera M328:
(po poprawnym zmontowaniu)
  • typ wyświetlacza LCD: 12864
  • napięcie zasilania: 5-12Vdc
  • pobór prądu: 24mA
  • złącze zasilania - klips do baterii: 9V 6F22
  • pomiar rezystancji: do 50 MΩ z rozdzielczością 0,1Ω
  • pomiar pojemności: 25pF~100mF z rozdzielczością 1pF
  • pomiar indukcyjności: 0.01MH~20H
  • wymiary wyświetlacza: 50 x 35mm
  • wymiary płytki drukowanej: 75 x 60mm
  • podstawka ZIF-16 do testowania elementów

możliwości testera LCR typ M328:
  • pomiar rezystancji rezystorów/oporników 2 przewodowych (2 wyprowadzenia)
  • pomiar potencjometrów 3 wyprowadzenia
  • pomiar pojemności kondensatorów: ceramicznych, tantalowych, elektrolitycznych
  • pomiar współczynnika ESR dla kondensatorów elektrolitycznych powyżej 22uF
  • pomiar indukcyjności L cewek/dławików
  • testowanie tranzystorów bipolarnych PNP i NPN
  • testowanie tranzystorów N, P-channel MOSFET, JFET
  • testowanie diod półprzewodnikowych
  • testowanie diod LED (nie dla diod LED mocy)
  • wbudowana opcja pomiaru częstotliwości
  • wbudowana opcja generatora sygnałów PWM
  • do sterowania funkcjami miernika LCR typ m328 zastosowano impulsator
BTE-152 tester elementów elektronicznych LCR M328 PWM ESR tranzystorówBTE-152 tester elementów elektronicznych LCR M328 PWM ESR tranzystorówBTE-152 tester elementów elektronicznych LCR M328 PWM ESR tranzystorów
ocena stopnia trudności:
  • płytka dwustronna z metalizacją otworów
  • solder-maska -TAK
  • opis montażowy na płytce drukowanej - TAK
  • schemat ideowy - TAK
  • schemat montażowy - TAK
  • typ montażu: przewlekany THT
  • elementy montowane powierzchniowo SMD: NIE
  • elementy wymagające zachowania polaryzacji: TAK
  • urządzenie po poprawnym zmontowaniu nie wymaga uruchomienia (działa odrazu)

zapraszamy do przeczytania:

przykładowe zdjęcia z procesu montażu (lutowania):

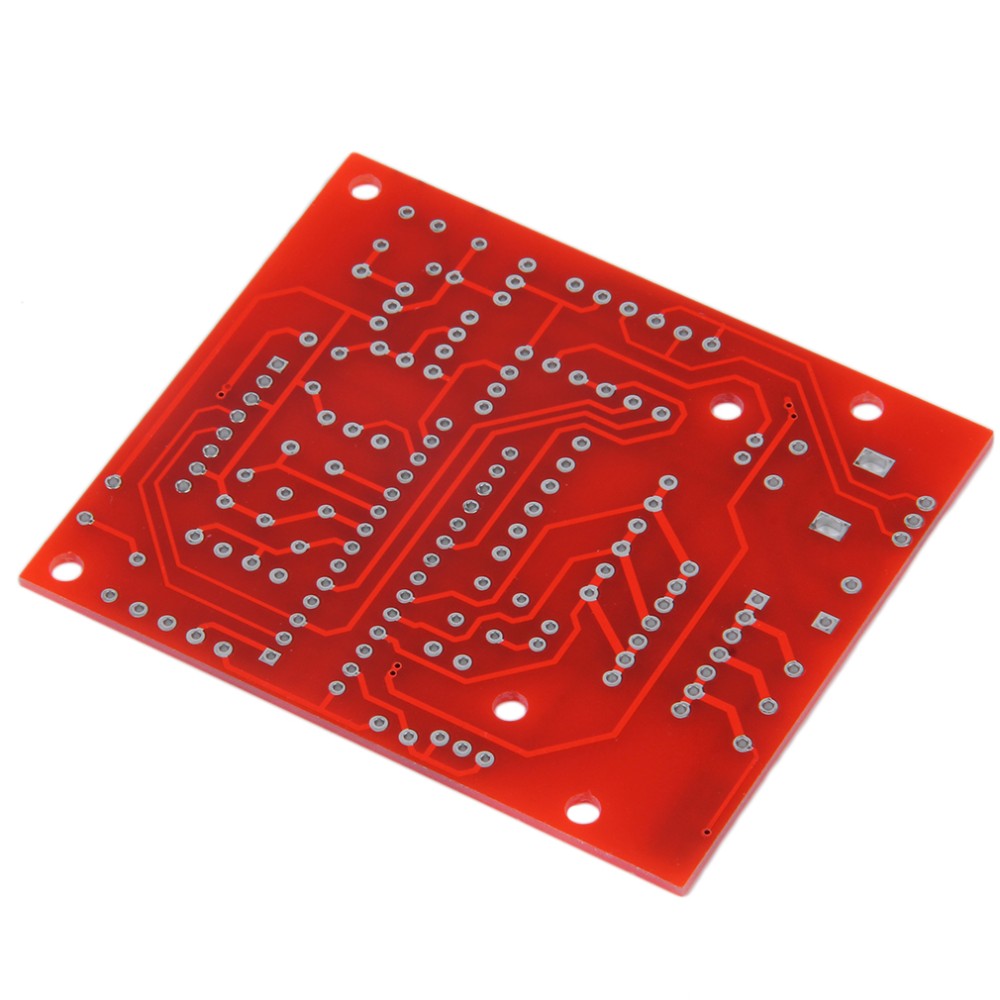

BTE-152 tester elementów elektronicznych LCR M328 PWM ESR tranzystorów BTE-152 tester elementów elektronicznych LCR M328 PWM ESR tranzystorów BTE-152 tester elementów elektronicznych LCR M328 PWM ESR tranzystorów
w skład zestawu wchodzi:
  • płytka drukowana PCB
  • wszystkie potrzebne elementy do budowy urządzenia

Jest to zestaw do samodzielnego montażu - polutowania, składający się z płytki drukowanej, oraz kompletu elementów elektronicznych podzespołów. Efekt końcowy - działające urządzenie jest tylko tylko uzależniony od umiejętności osoby montującej i jego doświadczenia. W przypadku gdy urządzenie nie działa itp. nie ma możliwości zwrotu lub wymiany lutowanych elementów. Istnieje tylko możliwość odpłatnej naprawy przez nasz serwis - jednak w przypadku niektórych tańszych zestawów do montażu koszt serwisu będzie przekraczał wartość zestawu.





zdjęcia zestawu do samodzielnego montażu:

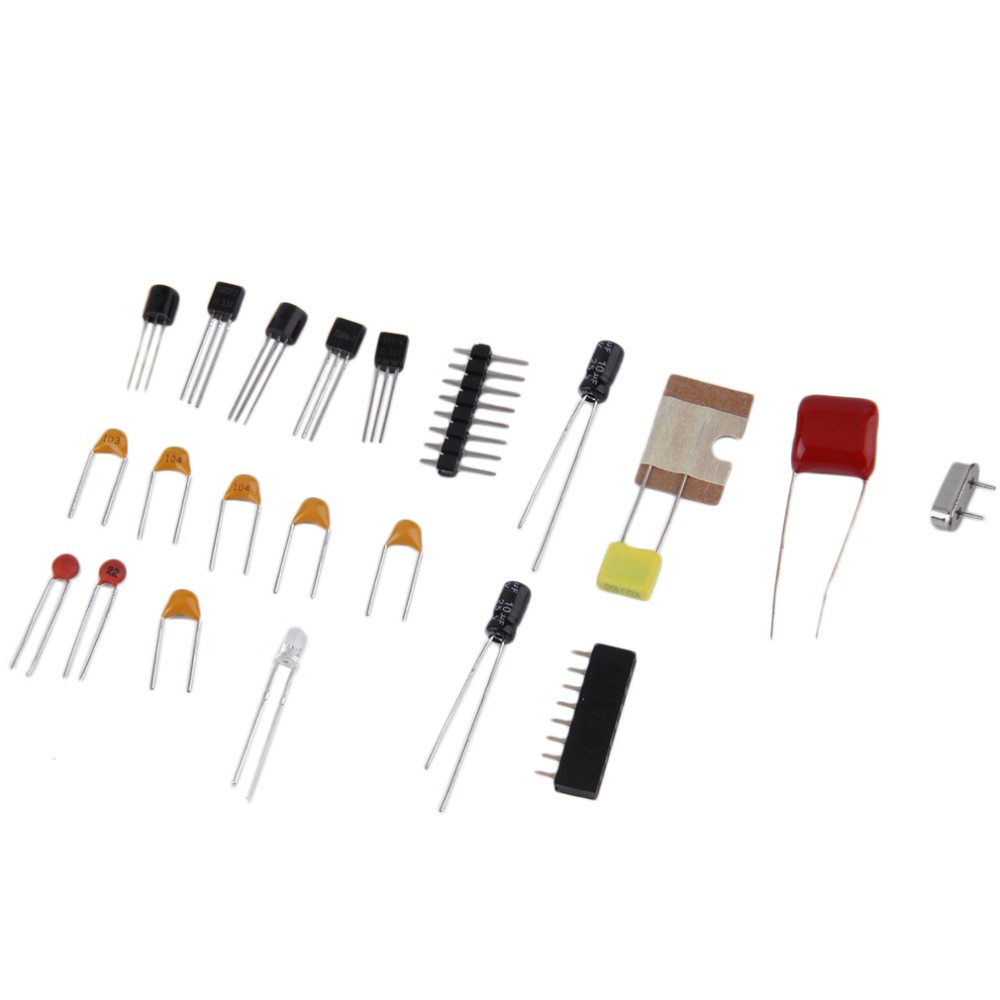

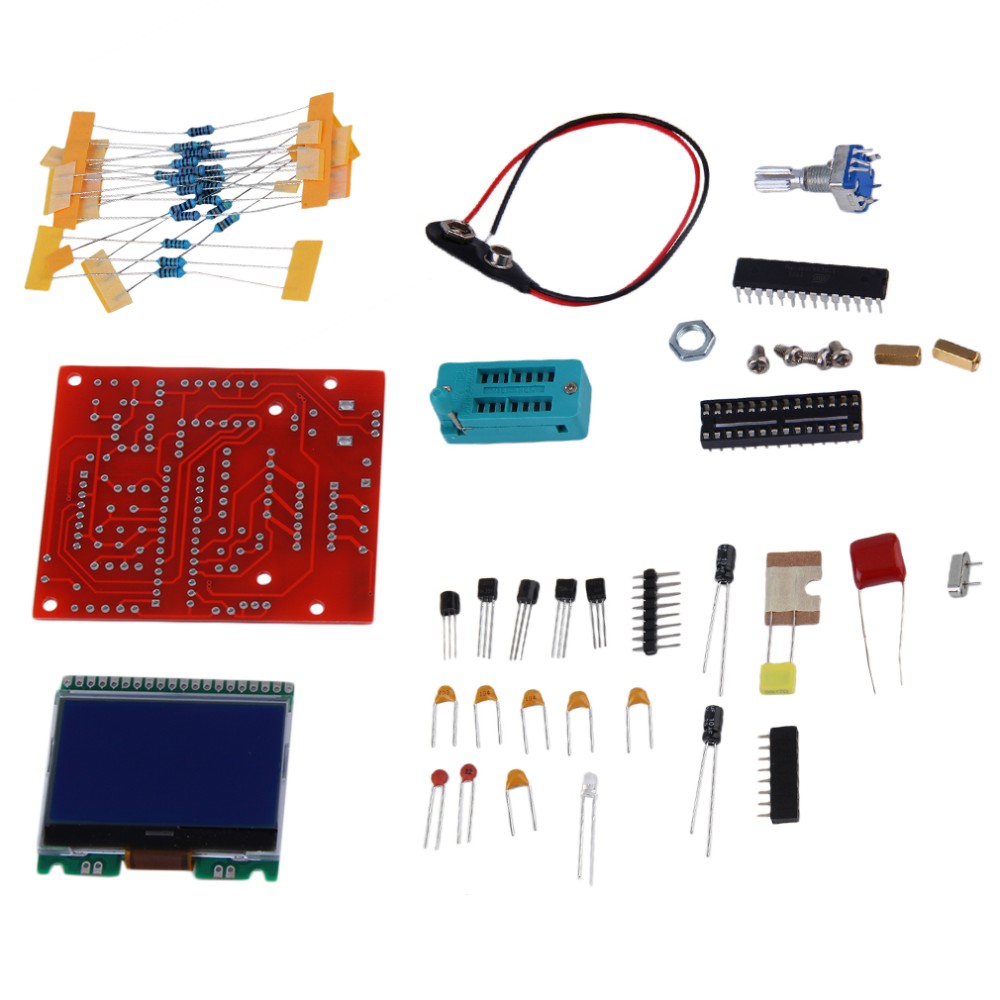

BTE-152 tester elementów elektronicznych LCR M328 PWM ESR tranzystorówBTE-152 tester elementów elektronicznych LCR M328 PWM ESR tranzystorówBTE-152 tester elementów elektronicznych LCR M328 PWM ESR tranzystorów

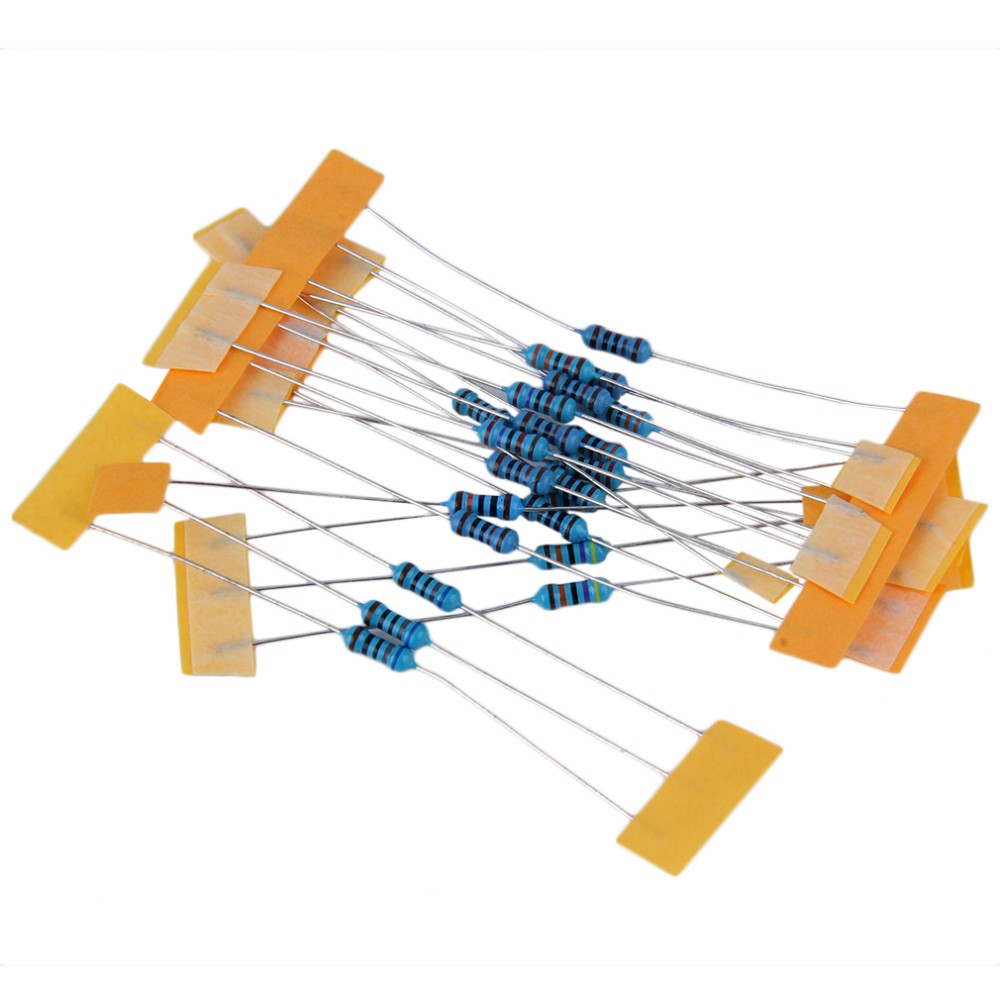

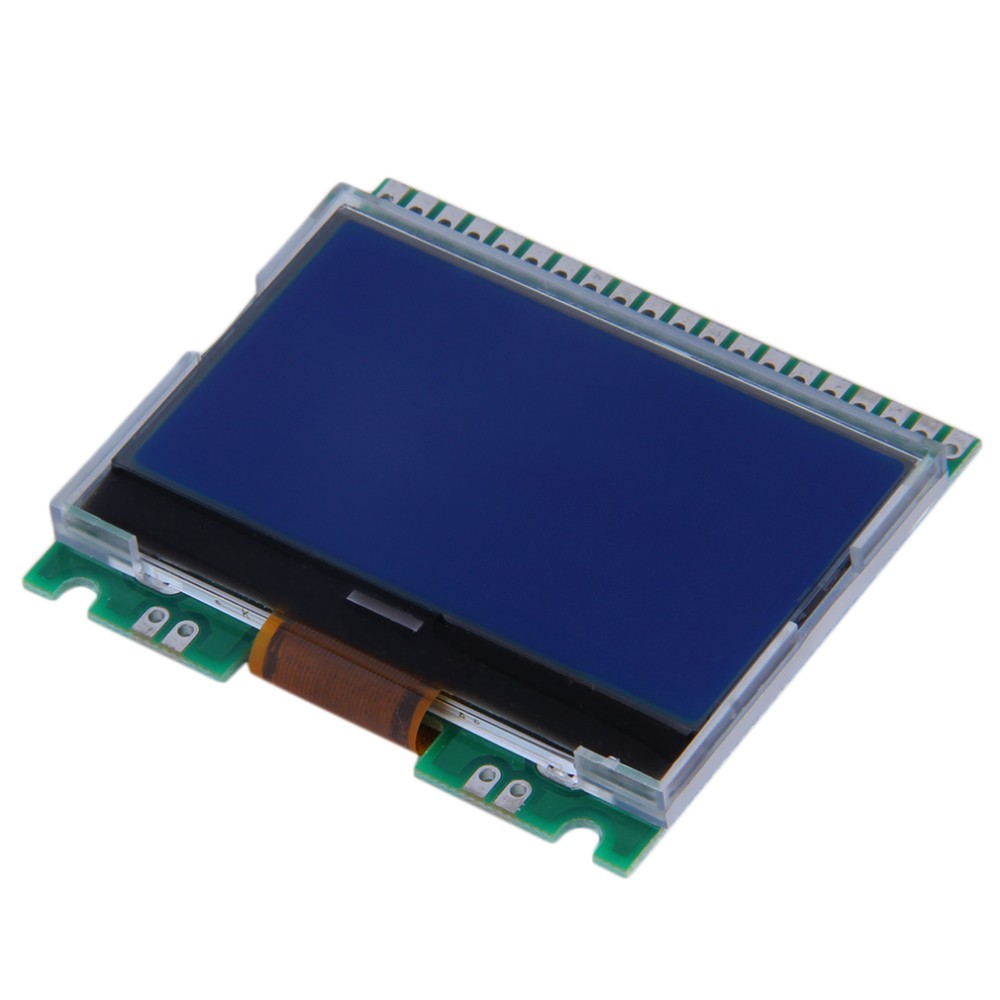

BTE-152 tester elementów elektronicznych LCR M328 PWM ESR tranzystorówBTE-152 tester elementów elektronicznych LCR M328 PWM ESR tranzystorówBTE-152 tester elementów elektronicznych LCR M328 PWM ESR tranzystorów

zdjęcia:

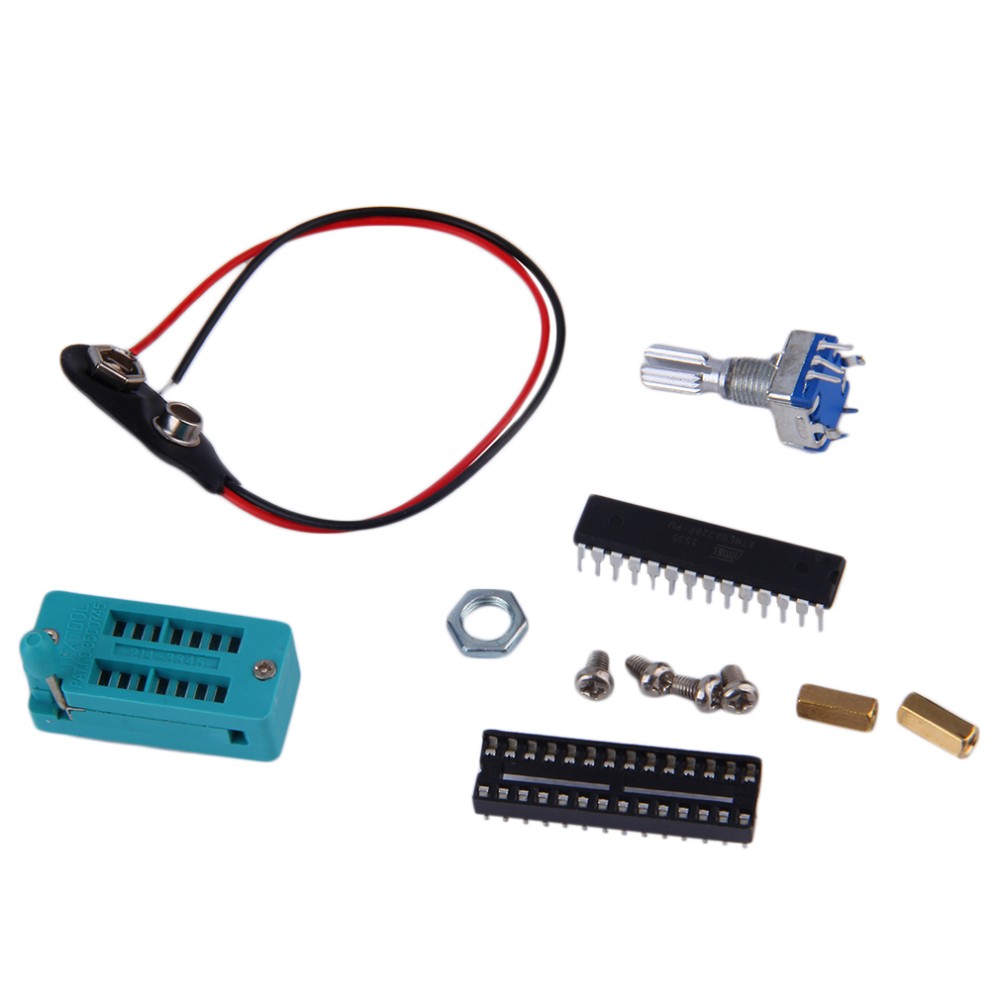

BTE-152 tester elementów elektronicznych LCR M328 PWM ESR tranzystorów
BTE-152 tester elementów elektronicznych LCR M328 PWM ESR tranzystorów
BTE-152 tester elementów elektronicznych LCR M328 PWM ESR tranzystorów

New DIY KITS M328 Transistor Tester LCR Diode Capacitance ESR meter PWM Square wave Frequency Signal Generator
