 Zasilacz regulowany LM317 - kompletny zestaw

* ZESTAW DO SAMODZIELNEGO MONTAŻU *

Zasilacz regulowany LM317 - kompletny zestaw

Zestaw do samodzielnego montażu umożliwiający zbudowanie kompletnego mini zasilacza regulowanego opartego o liniowy stabilizator LM317. W zestawie znajduje się transformator, obudowa z plexy, woltomierz. Możemy zbudować zasilacz, który w większości zastosowań amatorskich się sprawdza, a przy okazji mamy frajdę przy montażu!

parametry zasilacza LM317:
  • zasilanie sieciowe AC230V poprzez transformator
  • przeźroczysta obudowa (transparentna) z plexi
  • woltomierz LED
  • na wejściu mostek prostowniczy (4 diody prostownicze w układzie Greatz'a)
  • możliwość zasilania wejścia IN napięciem stałym DC lub zmiennym AC
  • stabilizator liniowy LM317
  • w zestawie radiator
  • napięcie wyjściowe regulowane potencjometrem: 1,25V-15V
  • maksymalny prąd wyjściowy: 1A
  • minimalna różnica napięcia pomiędzy wejściem a wyjściem: 3V


ocena stopnia trudności:
  • płytka jednostronna
  • solder-maska -TAK

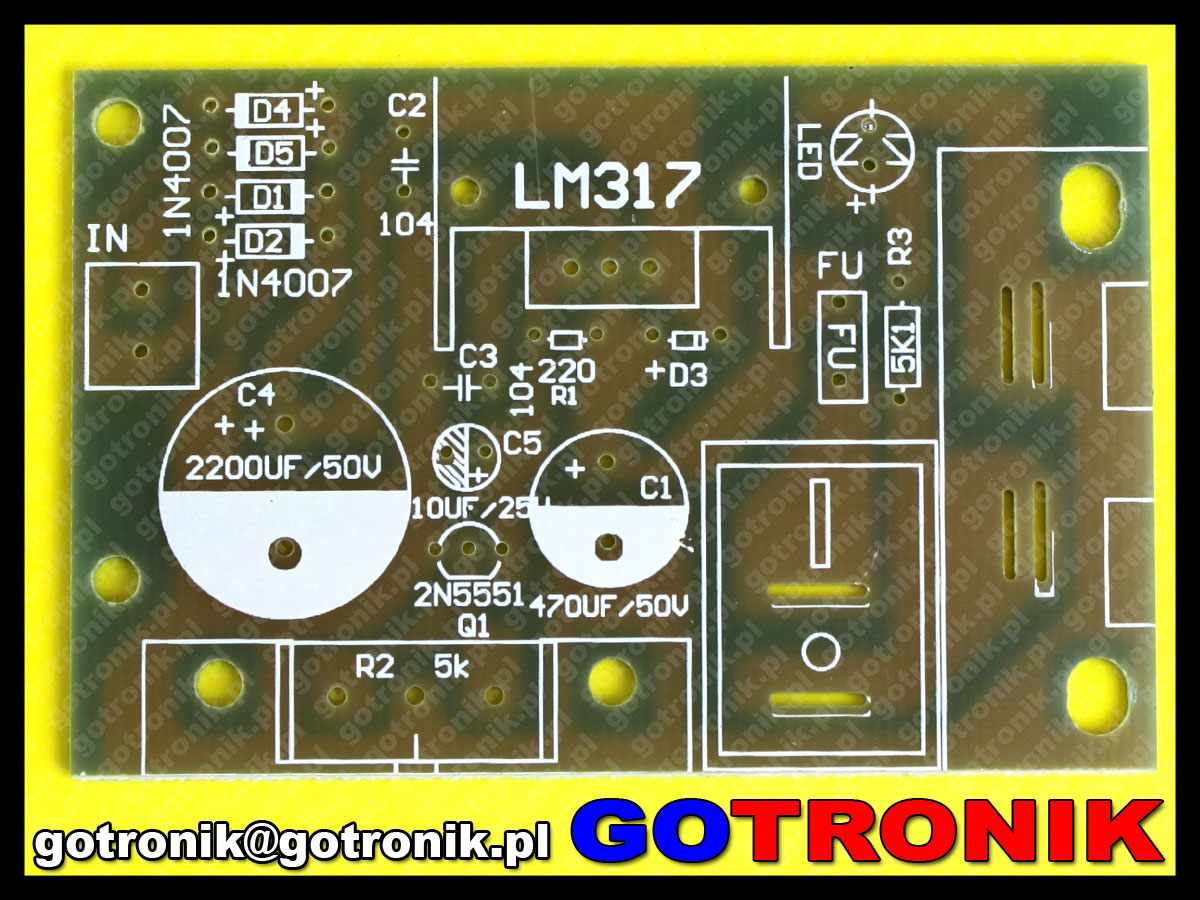

  • opis montażowy na płytce drukowanej - TAK
  • schemat ideowy - NIE
  • schemat montażowy - TAK
  • typ montażu: przewlekany THT
  • elementy montowane powierzchniowo SMD: nie
  • elementy wymagające zachowania polaryzacji: TAK
  • urządzenie po poprawnym zmontowaniu nie wymaga uruchomienia (działa odrazu)
  • uwaga zestaw zasilany napięciem sieciowym AC 230V - należy zachować ostrożność

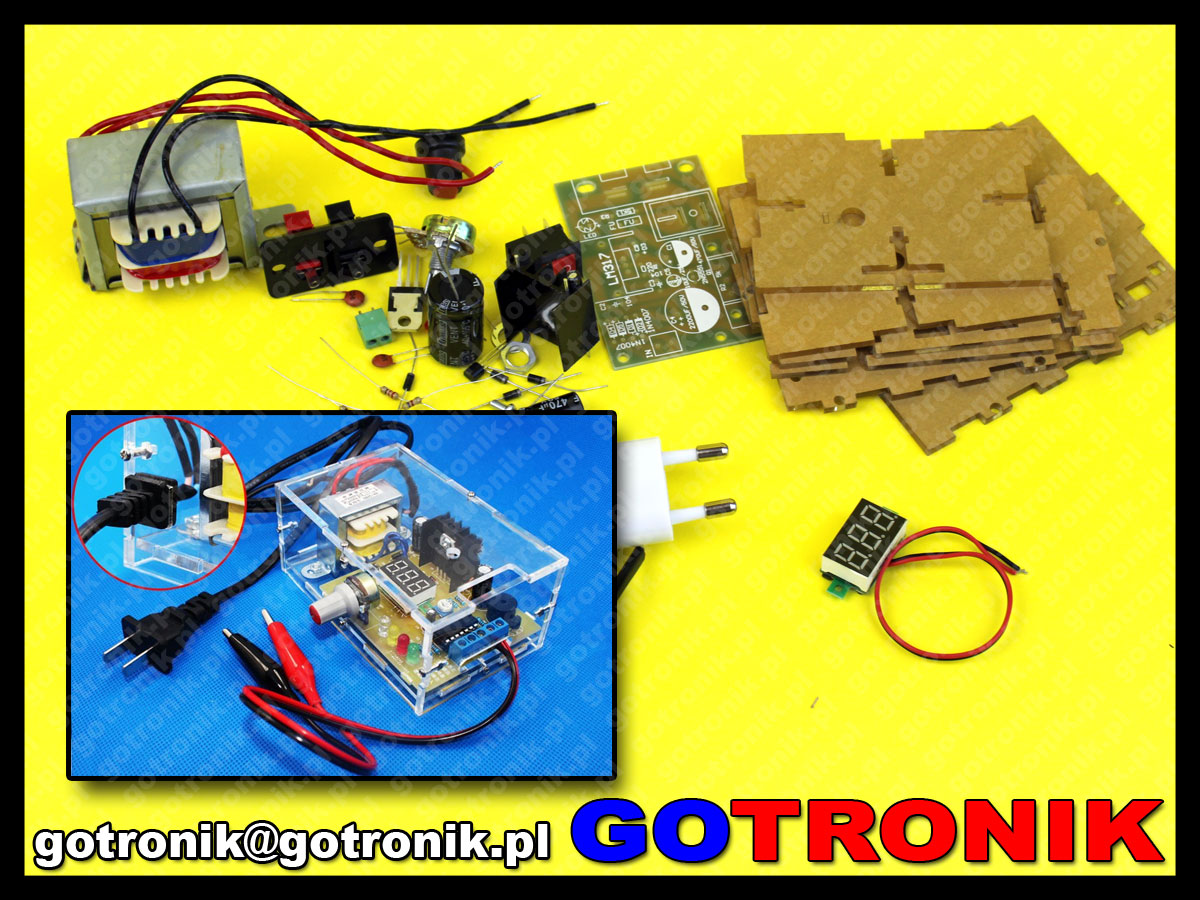

zdjęcia urządzenia po zmontowaniu:
Zasilacz regulowany LM317 - kompletny zestaw  Zasilacz regulowany LM317 - kompletny zestaw  Zasilacz regulowany LM317 - kompletny zestaw
Zasilacz regulowany LM317 - kompletny zestaw  Zasilacz regulowany LM317 - kompletny zestaw  Zasilacz regulowany LM317 - kompletny zestaw

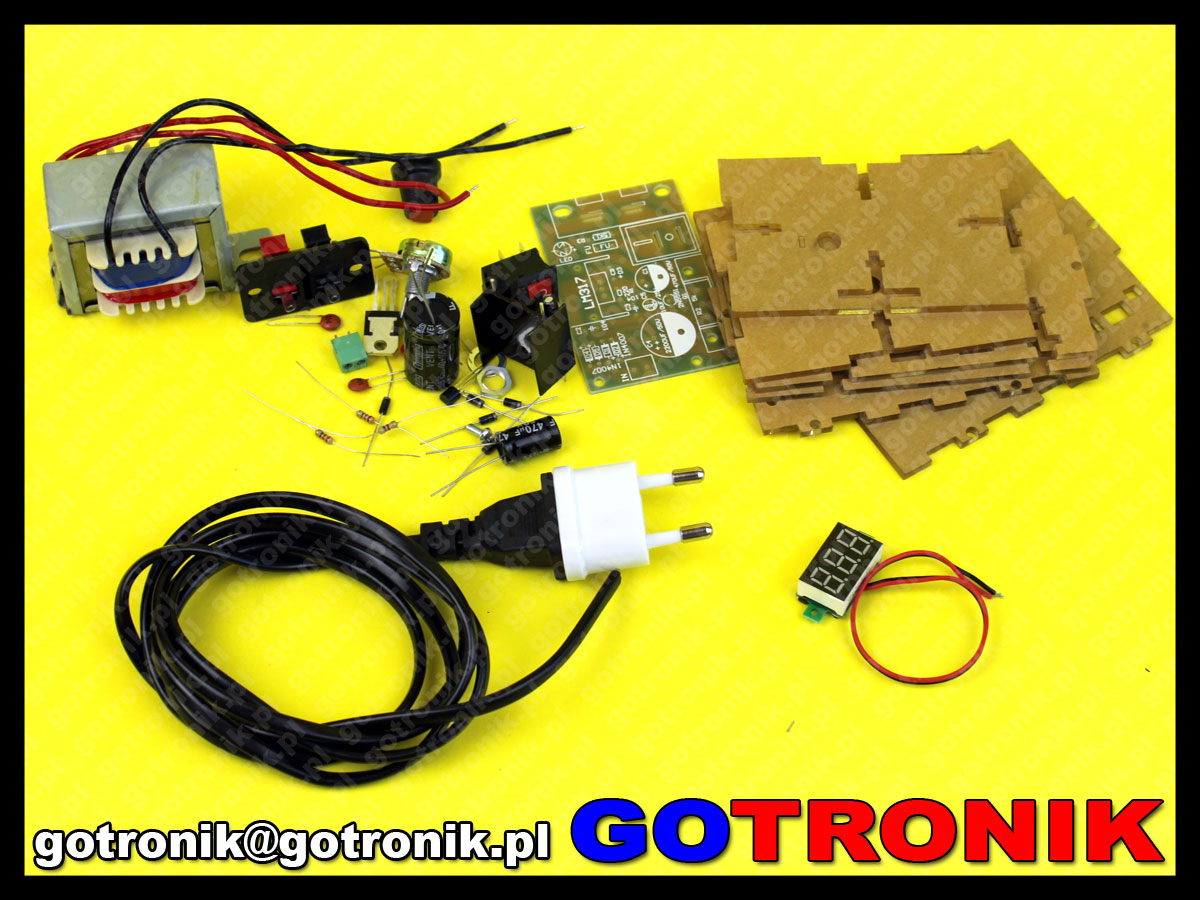

w skład zestawu wchodzi:

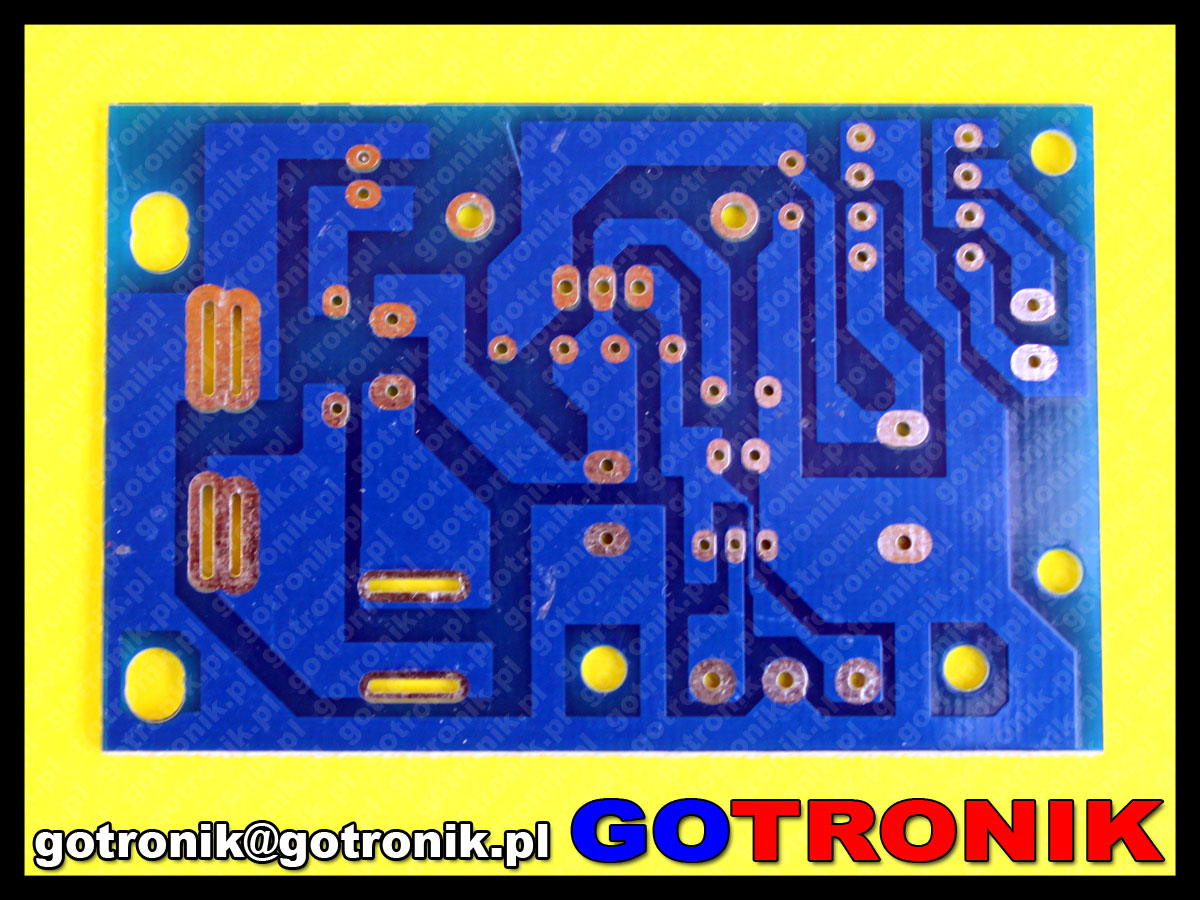

  • płytka drukowana PCB
  • wszystkie potrzebne elementy do budowy urządzenia

Jest to zestaw do samodzielnego montażu - polutowania, składający się z płytki drukowanej, oraz kompletu elementów elektronicznych podzespołów. Efekt końcowy - działające urządzenie jest tylko tylko uzależniony od umiejętności osoby montującej i jego doświadczenia. W przypadku gdy urządzenie nie działa itp. nie ma możliwości zwrotu lub wymiany lutowanych elementów. Istnieje tylko możliwość odpłatnej naprawy przez nasz serwis - jednak w przypadku niektórych tańszych zestawów do montażu koszt serwisu będzie przekraczał wartość zestawu.



zdjęcia:

Zasilacz regulowany LM317 - kompletny zestaw  Zasilacz regulowany LM317 - kompletny zestaw  Zasilacz regulowany LM317 - kompletny zestaw
DIY LM317 Adjustable Voltage Power Supply Board Learning Kit
Zasilacz regulowany LM317 - kompletny zestaw

Zasilacz regulowany LM317 - kompletny zestaw

Zasilacz regulowany LM317 - kompletny zestaw
