Zasilacz regulowany LM317 napięcie wyjściowe: 1,25V-30V
* ZESTAW DO SAMODZIELNEGO MONTAŻU *

Zasilacz stabilizowany regulowany LM317 napięcie wyjściowe: 1,25V-30Ve-125v30v-p-3920.html

Zestaw do samodzielnego montażu umożliwiający zbudowanie modułu zasilacza stabilizowanego regulowanego opartego o liniowy stabilizator LM317.

parametry zasilacza LM317:
  • na wejściu mostek prostowniczy (4 diody prostownicze w układzie Greatz'a)
  • możliwość zasilania wejścia IN napięciem stałym DC lub zmiennym AC
  • stabilizator liniowy LM317
  • w zestawie radiator
  • zakres napięć wejściowych DC: 5V-35V
  • zakres napięć wejściowych AC: 6V-25V
  • napięcie wyjściowe regulowane potencjometrem: 1,25V-30V
  • maksymalny prąd wyjściowy: 1A
  • minimalna różnica napięcia pomiędzy wejściem a wyjściem: 3V


prezentacja działania zmontowanego urządzenia:
--> Instrukcja VIDEO W PRZYGOTOWANIU <--

Zestaw do samodzielnego montażu tzw. KIT, DIY. Ogólna instrukcja - poradnik dla początkujących elektroników montujących zestawy KIT.

instrukcja montażu zestawu:


ocena stopnia trudności:
  • płytka jednostronna
  • solder-maska -TAK
  • opis montażowy na płytce drukowanej - TAK
  • schemat ideowy - NIE
  • schemat montażowy - NIE
  • typ montażu: przewlekany THT
  • elementy montowane powierzchniowo SMD: brak
  • elementy wymagające zachowania polaryzacji: TAK
  • urządzenie po poprawnym zmontowaniu nie wymaga uruchomienia (działa odrazu)

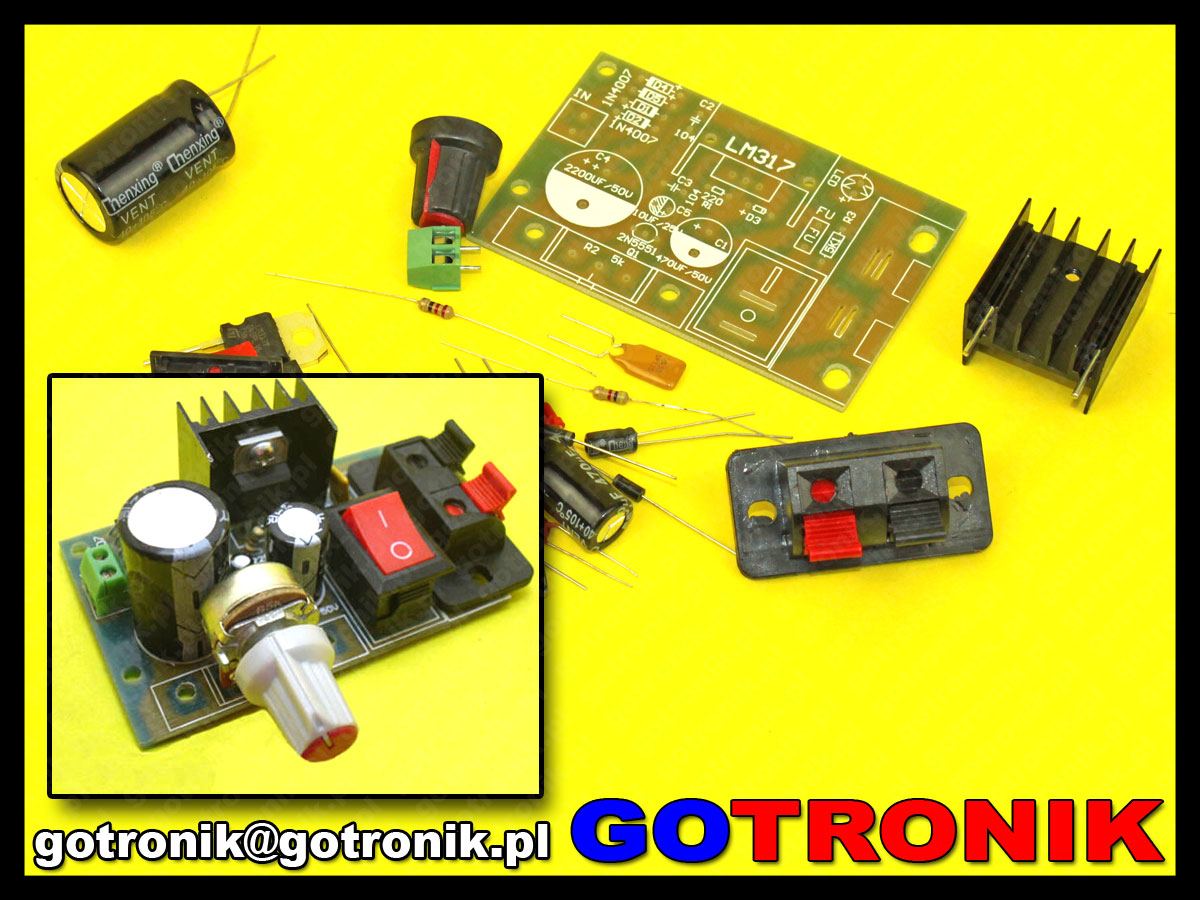

zdjęcia urządzenia po zmontowaniu:
Zasilacz stabilizowany regulowany LM317 napięcie wyjściowe: 1,25V-30Ve-125v30v-p-3920.html  Zasilacz stabilizowany regulowany LM317 napięcie wyjściowe: 1,25V-30Ve-125v30v-p-3920.html  Zasilacz stabilizowany regulowany LM317 napięcie wyjściowe: 1,25V-30Ve-125v30v-p-3920.html
Zasilacz stabilizowany regulowany LM317 napięcie wyjściowe: 1,25V-30Ve-125v30v-p-3920.html  Zasilacz stabilizowany regulowany LM317 napięcie wyjściowe: 1,25V-30Ve-125v30v-p-3920.html  Zasilacz stabilizowany regulowany LM317 napięcie wyjściowe: 1,25V-30Ve-125v30v-p-3920.html


w skład zestawu wchodzi:
  • płytka PCB
  • wszystkie potrzebne elementy do budowy urządzenia

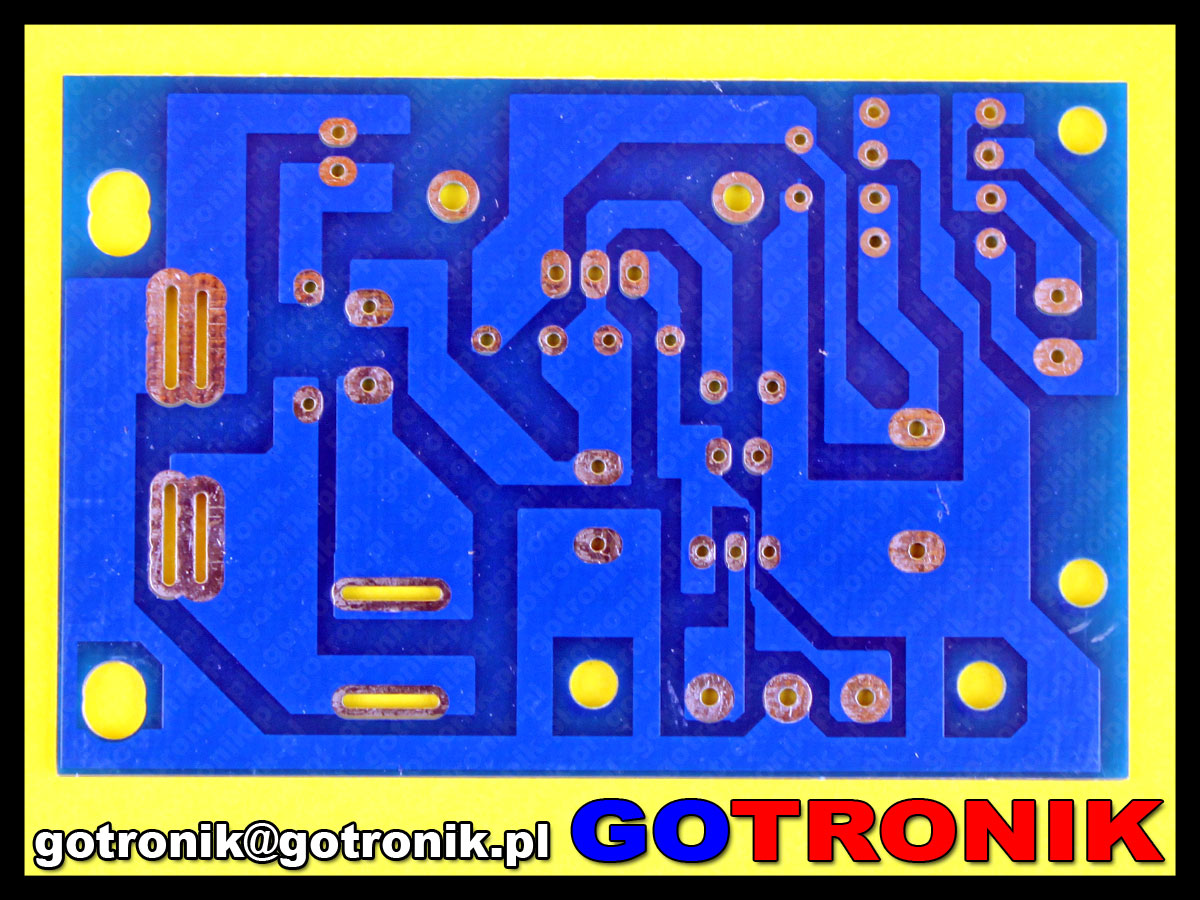

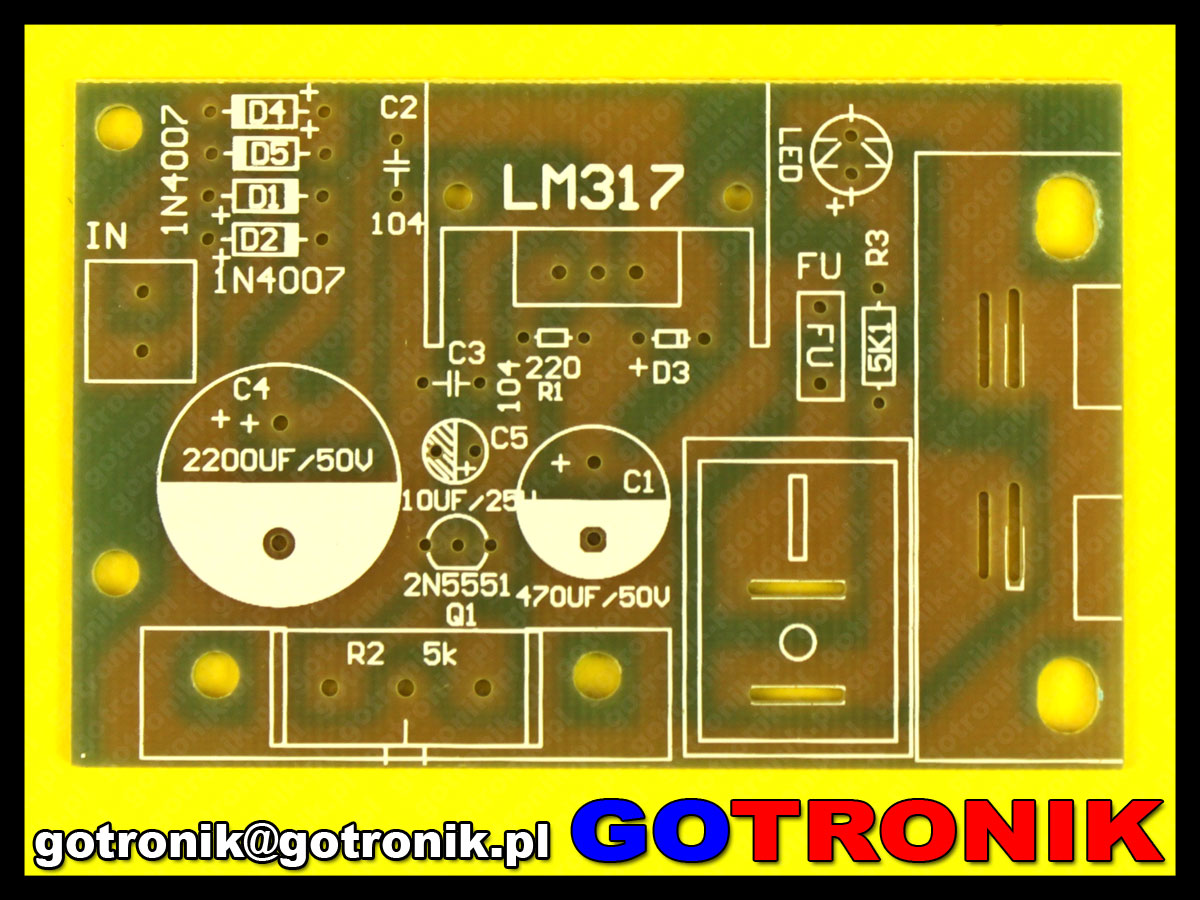

zdjęcia:

Zasilacz stabilizowany regulowany LM317 napięcie wyjściowe: 1,25V-30Ve-125v30v-p-3920.html  Zasilacz stabilizowany regulowany LM317 napięcie wyjściowe: 1,25V-30Ve-125v30v-p-3920.html  Zasilacz stabilizowany regulowany LM317 napięcie wyjściowe: 1,25V-30Ve-125v30v-p-3920.html
Zasilacz stabilizowany regulowany LM317 napięcie wyjściowe: 1,25V-30Ve-125v30v-p-3920.html

Zasilacz stabilizowany regulowany LM317 napięcie wyjściowe: 1,25V-30Ve-125v30v-p-3920.html

Zasilacz stabilizowany regulowany LM317 napięcie wyjściowe: 1,25V-30Ve-125v30v-p-3920.html
