Zasilacz symetryczny LM317 + LM337 - zestaw do samodzielnego montażu
Czas wysyłki: 24 godziny
Koszt wysyłki: od 11,99 zł
Numer katalogowy: BTE-427 KIT
Stan magazynowy:
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (0)
* ZESTAW DO SAMODZIELNEGO MONTAŻU *
Zestaw do samodzielnego montażu typu KIT/DIY umożliwiający zbudowanie modułu liniowego zasilacza symetrycznego o regulowanym napięciu wyjściowym w przedziale od 1,5V do 37V. Klasyczna konstrukcja oparta na stabilizatorze LM317 dla części dodatniej i LM337 dla części ujemnej. Obie sekcje dodatniego i ujemnego napięcia wyjściowego są niezależnie regulowane przy pomocy osobnych potencjometrów. Jest to kompletne konstrukcja modułu zasilacza zbudowana na profesjonalnie wykonanej płytce drukowanej PCB. Na wejściu mamy mostek prostowniczy i filtr pojemnościowy. Stabilizatory w obudowach TO-220 wyposażone w radiatory do odprowadzania ciepła. Wystarczy doprowadzić napięcie wejściowe zmienne lub stałe symetryczne by na wyjściu móc regulować płynnie napięcie wyjściowe. Doprowadzając napięcie zmienne AC do wejścia na kondensatora elektrolitycznych następuje "podbicie napięcia" (napięcie wejściowe AC x 1,41 = napięcie wyjściowe DC). Ze względu na zastosowanie liniowych stabilizatorów napięcie wejściowe musi być wyższe od wyjściowego napięcia regulowanego. Stabilizatory liniowe charakteryzują się stabilną pracą i bardzo niskimi szumami (w stosunku do konstrukcji impulsowych). Do wad stabilizatorów liniowych należy zaliczyć: niską sprawność, duże straty cieplne. Jeżeli potrzebujemy zbudować prosty zasilacz symetryczny do niedużych obciążeń to oferowany moduł doskonale się sprawdzi.
Zestaw do samodzielnego montażu tzw. KIT, DIY. Ogólna instrukcja - poradnik dla początkujących elektroników montujących zestawy KIT.
ocena stopnia trudności:
- płytka jednostronna
- solder-maska -TAK
- opis montażowy na płytce drukowanej - TAK
- schemat ideowy - NIE
- schemat montażowy - TAK
- typ montażu: przewlekany THT
- elementy montowane powierzchniowo SMD: nie
- elementy wymagające zachowania polaryzacji: TAK
- urządzenie po poprawnym zmontowaniu nie wymaga uruchomienia (działa odrazu)
Dane techniczne po poprawnym zmontowaniu:
- moduł podwójnego zasilacz symetrycznego regulowanego (podwójnego)
- liniowy stabilizator regulowany napięcia dodatniego: LM317
- liniowy stabilizator regulowany napięcia ujemnego: LM337
- stabilizatory w obudowach TO-220 wyposażone w radiatory
- mostek prostowniczy Greatza
- filtr pojemnościowy - kondensator elektrolityczny 2200uF/50V
- potencjometry do regulacji napięcia wyjściowego
- zakres napięć wejściowych:
napięcie stałe DC: 5-40V
napięcie zmienne AC: 3-27V - zakres regulacji napięcia wyjściowego: od 1,5V do 37V

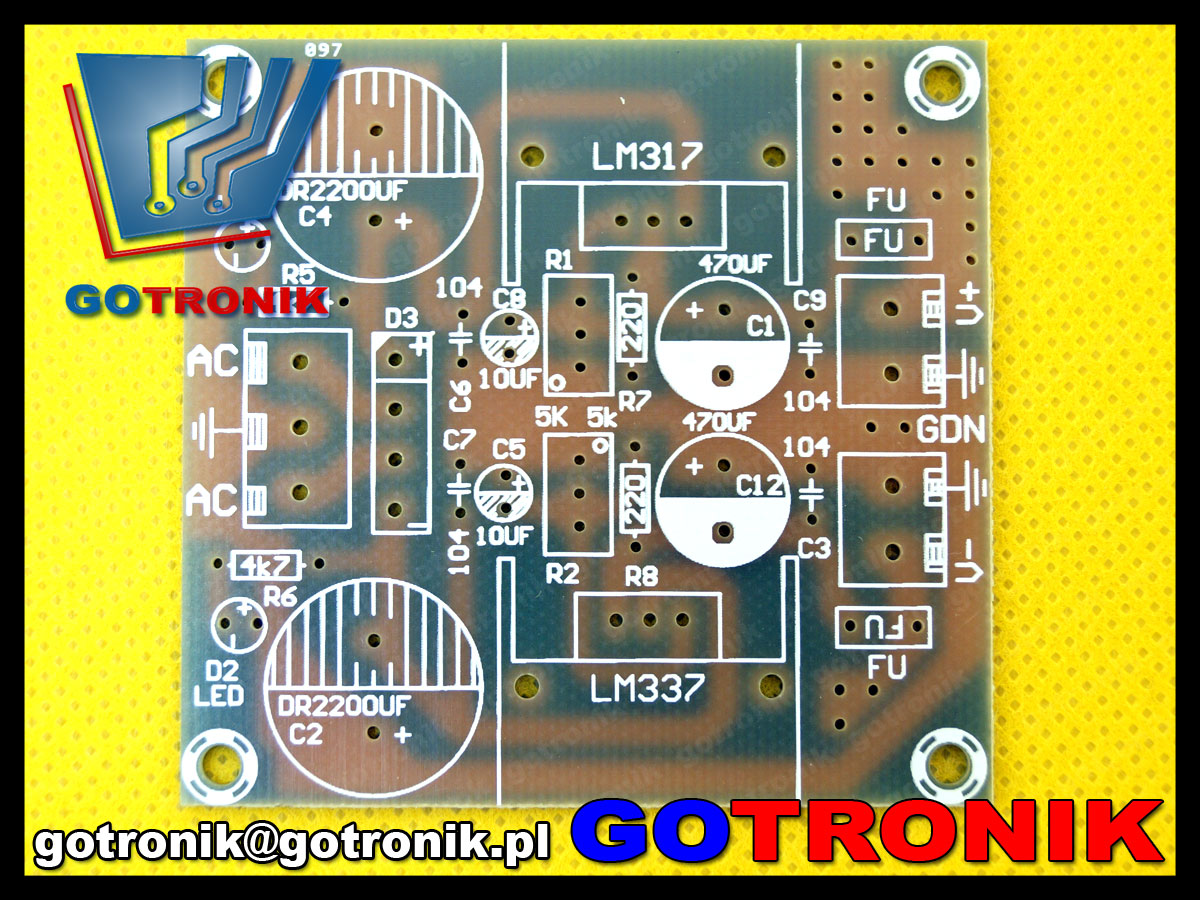

- płytka drukowana PCB jednostronna
- złącze wejściowe i wyjściowe: terminal block ARK do przykręcenia przewodów
- różnica napięcia pomiędzy wejściem a wyjściem:
--> minimalna: 1,5V
--> zalecana: 3-5V - wymiary płytki drukowanej: 62mm x 58mm
- rozstaw otworów montażowych: 55mm x 53mm
- średnica otworów montażowych: fi 3mm
instrukcja podłączenia, testowania zasilacza w formie VIDEO:

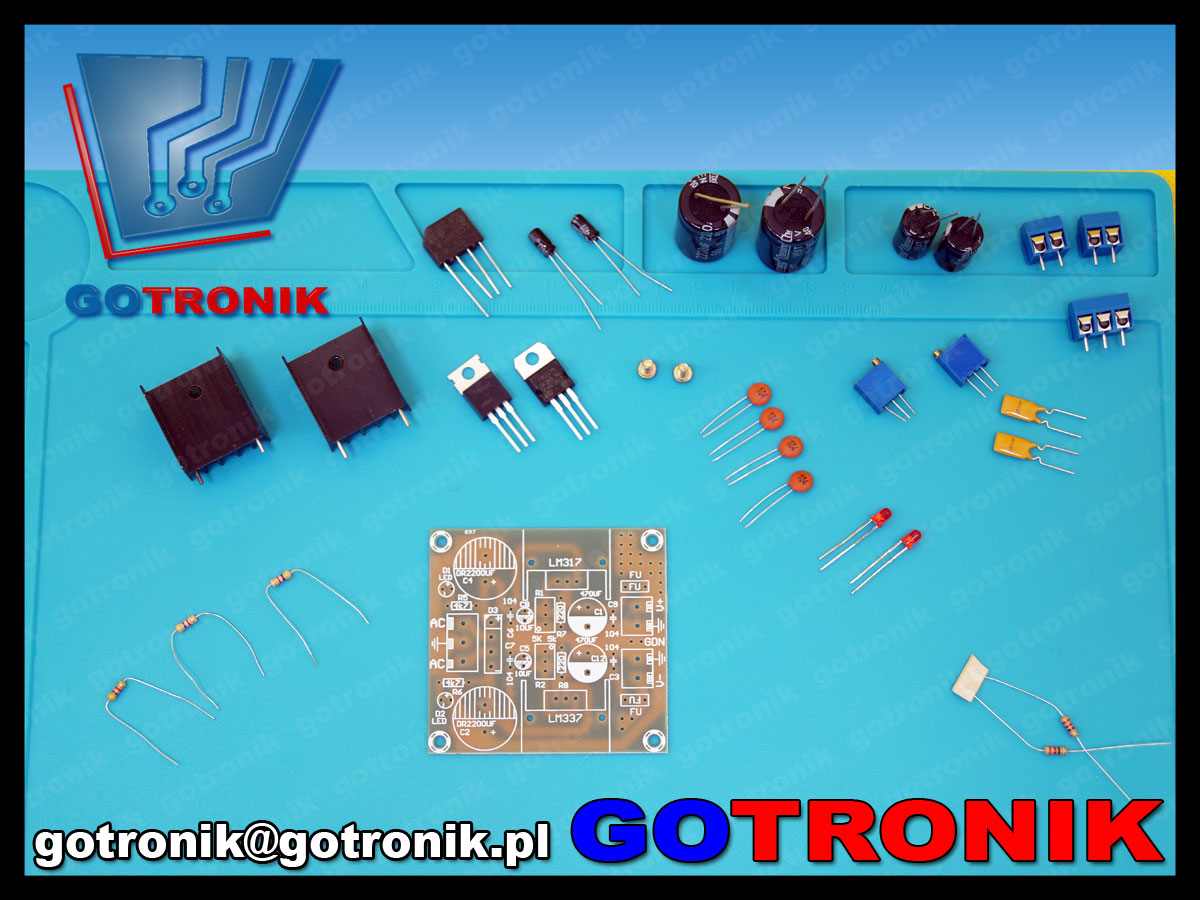

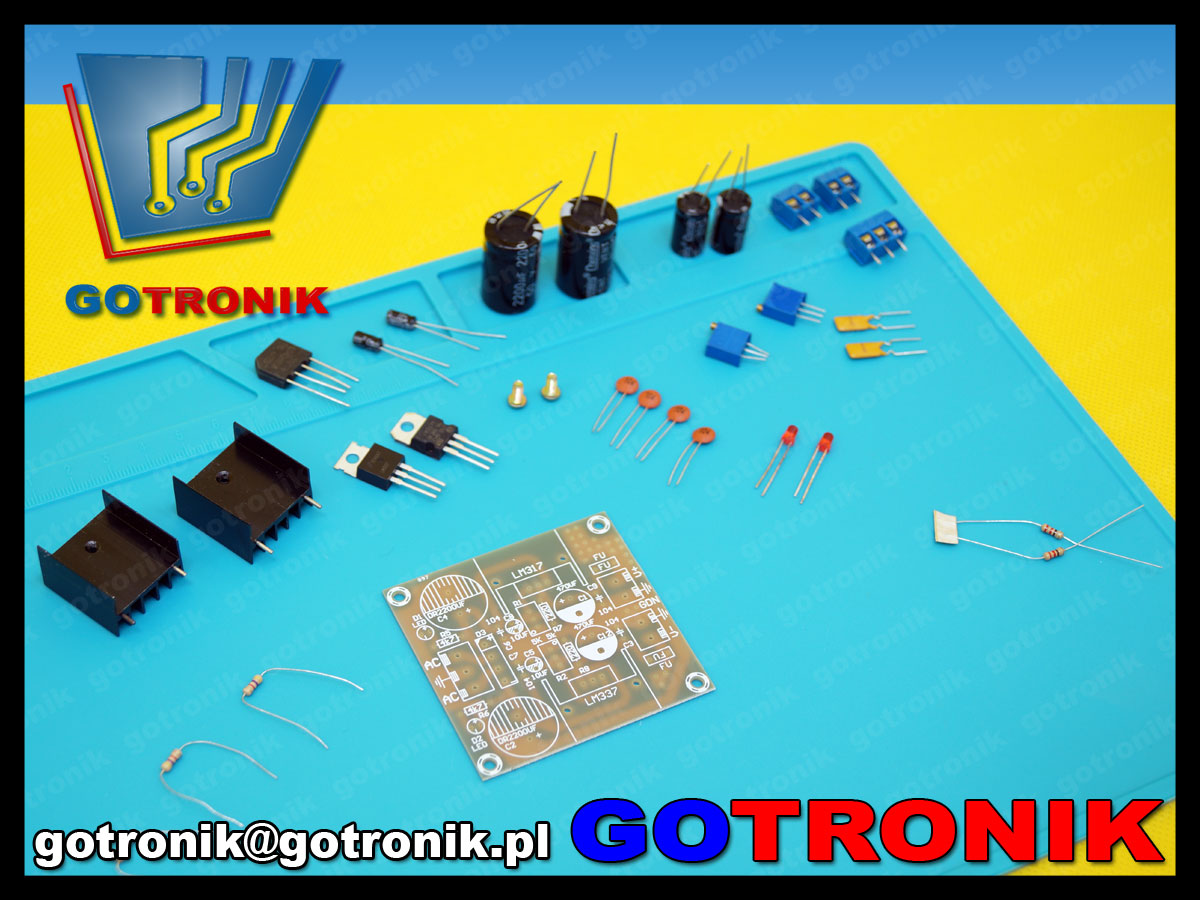

- płytka drukowana PCB
- wszystkie potrzebne elementy
Jest to zestaw do samodzielnego montażu - polutowania, składający się z płytki drukowanej, oraz kompletu elementów elektronicznych podzespołów. Efekt końcowy - działające urządzenie jest tylko tylko uzależniony od umiejętności osoby montującej i jego doświadczenia. W przypadku gdy urządzenie nie działa itp. nie ma możliwości zwrotu lub wymiany lutowanych elementów. Istnieje tylko możliwość odpłatnej naprawy przez nasz serwis - jednak w przypadku niektórych tańszych zestawów do montażu koszt serwisu będzie przekraczał wartość zestawu.
