Zasilacz laboratoryjny z sterowaniem mikroprocesorowym

Zasilacz laboratoryjny z sterowaniem mikroprocesorowym

Średnia ocena (4/5):
Średnia ocena 4/5
(głosów 1)

Czas wysyłki: 24 godziny

Koszt wysyłki: od 11,99 zł

Numer katalogowy: BTE-399

Stan magazynowy:

Stan produktu: Nowy

Cena: 155,00 zł

Ilość: szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (1)
Zasilacz laboratoryjny z sterowaniem mikroprocesorowym
* ZESTAW DO SAMODZIELNEGO MONTAŻU *
BTE-399 zasilacz laboratoryjny regulowany DC 0-28V 0,01-2A - zestaw do samodzielnego montażu KIT DIY


Zestaw do samodzielnego montażu typu KIT/DIY umożliwiający zlutowanie (montaż): zasilacza laboratoryjnego z cyfrowym wyświetlaczem LCD1602 i mikroprocesorowym sterowaniem. Jest to konstrukcja liniowa zasilacza DC i na wyjściu przy pomocy cyfrowych impulsatorów mamy możliwość regulacji napięcia i prądu. Zasilacz składa się z dwóch płytek drukowanych: części analogowej i cyfrowej połączonej ze sobą przy pomocy taśmy. Takie rozwiązanie ułatwia późniejszą adaptację zasilacza pod posiadaną obudowę. Osoba zajmująca się montażem nabywa niezbędne doświadczenie w lutowaniu, oraz analizie układów elektronicznych. Stąd zestaw KIT polecamy dla początkujących elektroników hobbystów.

BTE-399 zasilacz laboratoryjny regulowany DC 0-28V 0,01-2A - zestaw do samodzielnego montażu KIT DIYBTE-399 zasilacz laboratoryjny regulowany DC 0-28V 0,01-2A - zestaw do samodzielnego montażu KIT DIYBTE-399 zasilacz laboratoryjny regulowany DC 0-28V 0,01-2A - zestaw do samodzielnego montażu KIT DIY

dane techniczne:

  • zestaw do samodzielnego montażu KIT/DIY
  • zasilacz laboratoryjny z cyfrowym wyświetlaczem LCD i mikroprocesorowym sterowaniem
  • wyświetlacz LC1602 z podświetleniem: 16 znaków x 2 linie
  • białe znaki, niebieskie podświetlenie
  • sterowanie przy pomocy impulsatorów obrotowych
    - szybkie obracanie regulacja ze skokiem 0,5V / 0,05A
    - wolne obracanie regulacja ze skokiem 0,1V / 0,01A
  • regulacja napięcia wyjściowego w zakresie: 0  do 28V
  • regulacja prądu wyjściowego w zakresie: 0,01A do 2A
  • funkcja zapamiętywania ustawionej wartości napięcia i prądu
    (po ponownym włączeniu)
  • konstrukcja liniowa
  • funkcja zabezpieczenia przez zwarciem na wyjściu
  • zalecane napięcie zasilania z transformatora: 24Vac
  • profesjonalnie wykonane płytki drukowane PCB dwustronne z metalizacją otworów
  • solder maska w kolorze czerwonym
  • nadruk z opisem montażowym elementów elektronicznych
  • wymiary płytki drukowanej 1: 82mm x 66mm
  • wymiary płytki drukowanej 2: 80mm x 55mm
Instrukcja montażu - lutowania:


Instrukcja obsługi zasilacza:
video prezentacja wkrótce


dodatkowe materiały do zestawu:

ocena stopnia trudności:
  • płytki PCB dwustornne z metalizacją otworów
  • solder-maska -TAK
  • opis montażowy na płytce drukowanej - TAK
  • schemat ideowy - nie
  • schemat montażowy - TAK
  • typ montażu: przewlekany THT
  • elementy montowane powierzchniowo SMD: nie
  • elementy wymagające zachowania polaryzacji: TAK
  • urządzenie po poprawnym zmontowaniu nie wymaga uruchomienia (działa odrazu)
  • zestaw do samodzielnego montażu tzw. KIT, DIY.
  • ogólna instrukcja - poradnik dla początkujących elektroników montujących zestawy KIT

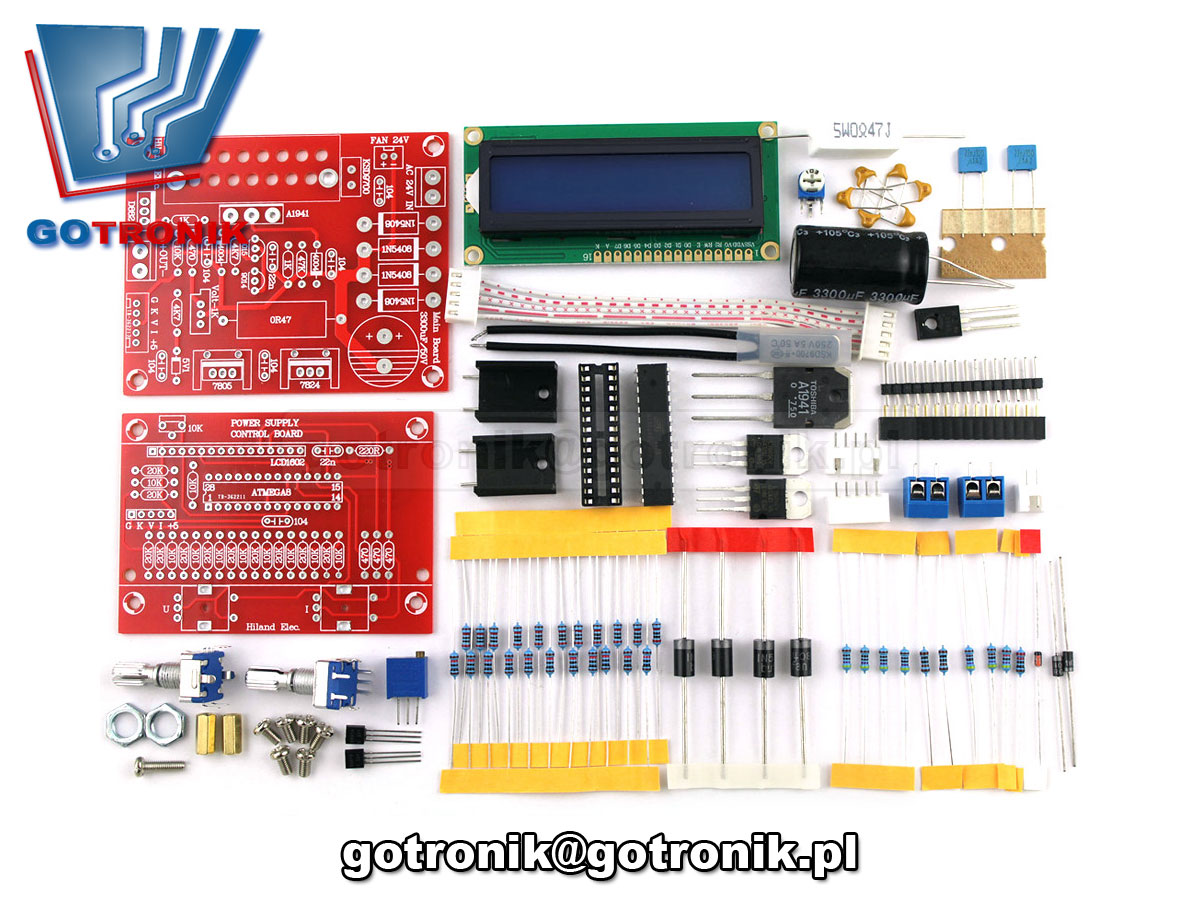

w skład zestawu wchodzi:
  • płytka drukowana PCB
  • wszystkie potrzebne elementy do budowy urządzenia

Jest to zestaw do samodzielnego montażu - polutowania, składający się z płytki drukowanej, oraz kompletu elementów elektronicznych podzespołów. Efekt końcowy - działające urządzenie jest tylko tylko uzależniony od umiejętności osoby montującej i jego doświadczenia. W przypadku gdy urządzenie nie działa itp. nie ma możliwości zwrotu lub wymiany lutowanych elementów. Istnieje tylko możliwość odpłatnej naprawy przez nasz serwis - jednak w przypadku niektórych tańszych zestawów do montażu koszt serwisu będzie przekraczał wartość samego zestawu.

zdjęcie zmontowanego zestawu (poglądowe zdjęcie):
0-28V 0.01-2A Adjustable DC Regulated Power Supply DIY Kit Short Circuit Current Limiting Protection Hiland

BTE-399 zasilacz laboratoryjny regulowany DC 0-28V 0,01-2A - zestaw do samodzielnego montażu KIT DIY
BTE-399 zasilacz laboratoryjny regulowany DC 0-28V 0,01-2A - zestaw do samodzielnego montażu KIT DIY


zdjęcia:
BTE-399 zasilacz laboratoryjny regulowany DC 0-28V 0,01-2A - zestaw do samodzielnego montażu KIT DIY
BTE-399 zasilacz laboratoryjny regulowany DC 0-28V 0,01-2A - zestaw do samodzielnego montażu KIT DIY
BTE-399 zasilacz laboratoryjny regulowany DC 0-28V 0,01-2A - zestaw do samodzielnego montażu KIT DIY
BTE-399 zasilacz laboratoryjny regulowany DC 0-28V 0,01-2A - zestaw do samodzielnego montażu KIT DIY
BTE-399 zasilacz laboratoryjny regulowany DC 0-28V 0,01-2A - zestaw do samodzielnego montażu KIT DIY
BTE-399 zasilacz laboratoryjny regulowany DC 0-28V 0,01-2A - zestaw do samodzielnego montażu KIT DIY
Ocena produktu: Ocena produktu 4/5 Data napisania recenzji:

Wszystko ok, ale po złożeniu nie wiem jak włączyć ten zasilacz. i czy potrzeba do niego jakiegoś transformatora?
