Zasilacz regulowany LT1083
* ZESTAW DO SAMODZIELNEGO MONTAŻU *
LT1083 moduł zasilacza regulowanego 7A

Zestaw do samodzielnego montażu umożliwiający zbudowanie modułu zasilacza opartego o  stabilizator napięcia LT1083. Zakres napięcia wyjściowego regulowany w zakresie od 2,5V do 35V. Maksymalna wydajność prądowa 7A.  Na wejściu zasilacza mamy mostek prostowniczy dzięki czemu układ można zasilać zarówno napięciem stałym DC i zmiennym AC.


parametry zasilacza LT1083:
  • stabilizator napięcia LT1083
  • mostek prostowniczy (4 diody w układzie Greatza)
  • możliwość zasilania napięciem stałym DC lub zmiennym AC
  • napięcie wejściowe DC: 2,5-38V
  • napięcie wejściowe AC: 2,5-27V
  • zaciski wejściowe IN terminal block ARK-2 do przykręcenia przewodów
  • napięcie wyjściowe regulowane za pomocą potencjometru: 2,5 do 35V
  • maksymalny prąd wyjściowy: 7A
  • zaciski wyjściowe OUT terminal block ARK-2 do przykręcenia przewodów
  • radiator w zestawie


LT1083 moduł zasilacza regulowanego 7ALT1083 moduł zasilacza regulowanego 7ALT1083 moduł zasilacza regulowanego 7A



ocena stopnia trudności:
  • płytka jednostronna
  • solder-maska -TAK
  • opis montażowy na płytce drukowanej - TAK
  • schemat ideowy - TAK
  • schemat montażowy - TAK
  • typ montażu: przewlekany THT
  • elementy montowane powierzchniowo SMD: NIE
  • elementy wymagające zachowania polaryzacji: TAK
  • urządzenie po poprawnym zmontowaniu nie wymaga uruchomienia (działa odrazu)
LT1083 moduł zasilacza regulowanego 7A

zdjęcia urządzenia po zmontowaniu:


w skład zestawu wchodzi:
  • płytka drukowana PCB
  • wszystkie potrzebne elementy do budowy urządzenia

Jest to zestaw do samodzielnego montażu - polutowania, składający się z płytki drukowanej, oraz kompletu elementów elektronicznych podzespołów. Efekt końcowy - działające urządzenie jest tylko tylko uzależniony od umiejętności osoby montującej i jego doświadczenia. W przypadku gdy urządzenie nie działa itp. nie ma możliwości zwrotu lub wymiany lutowanych elementów. Istnieje tylko możliwość odpłatnej naprawy przez nasz serwis - jednak w przypadku niektórych tańszych zestawów do montażu koszt serwisu będzie przekraczał wartość zestawu.

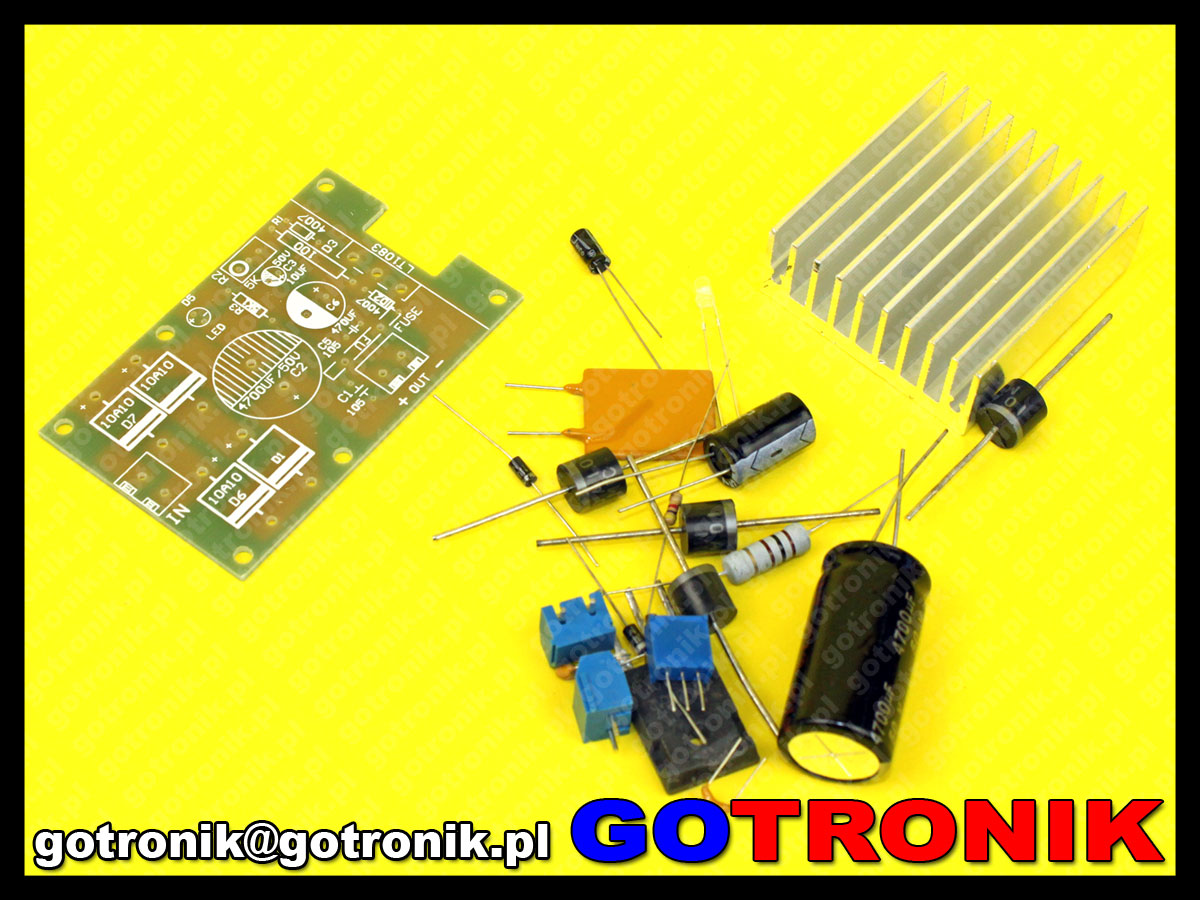

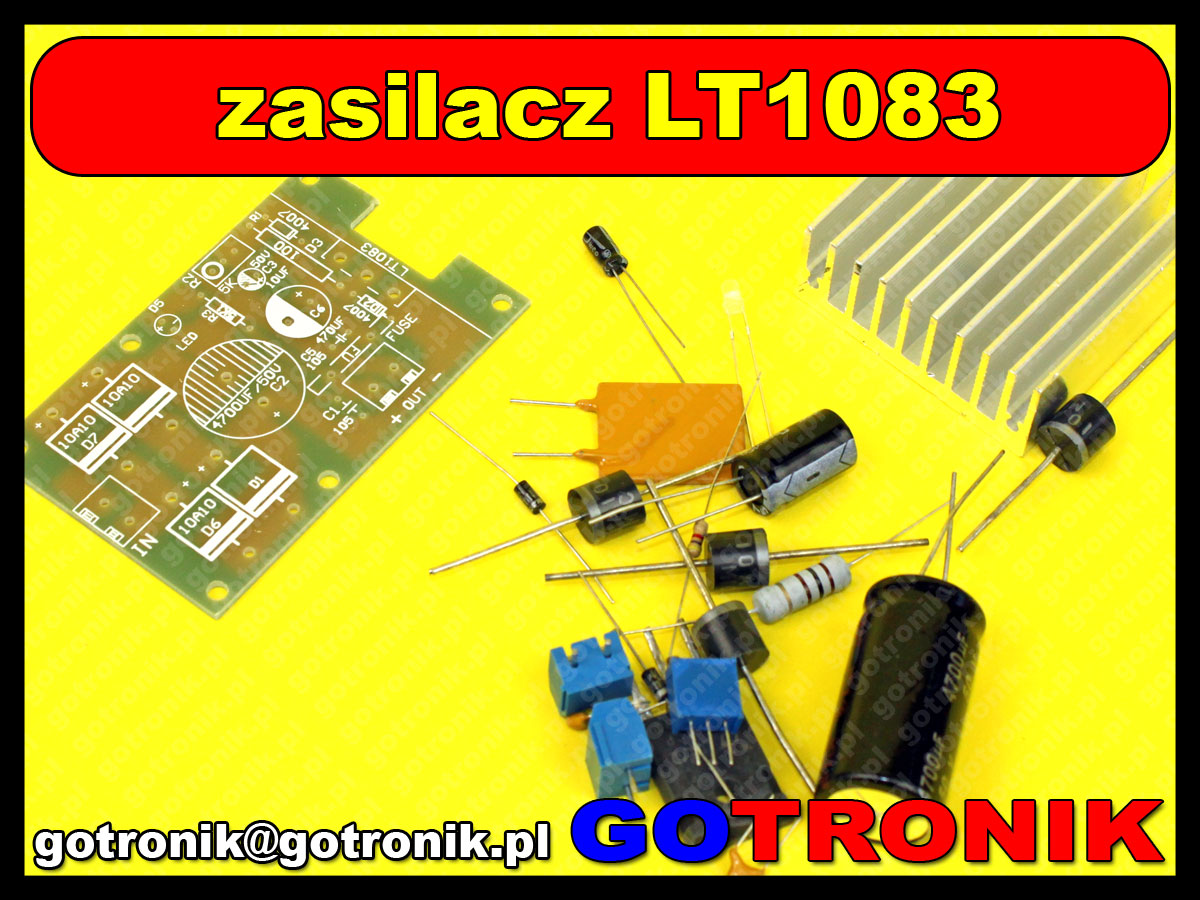

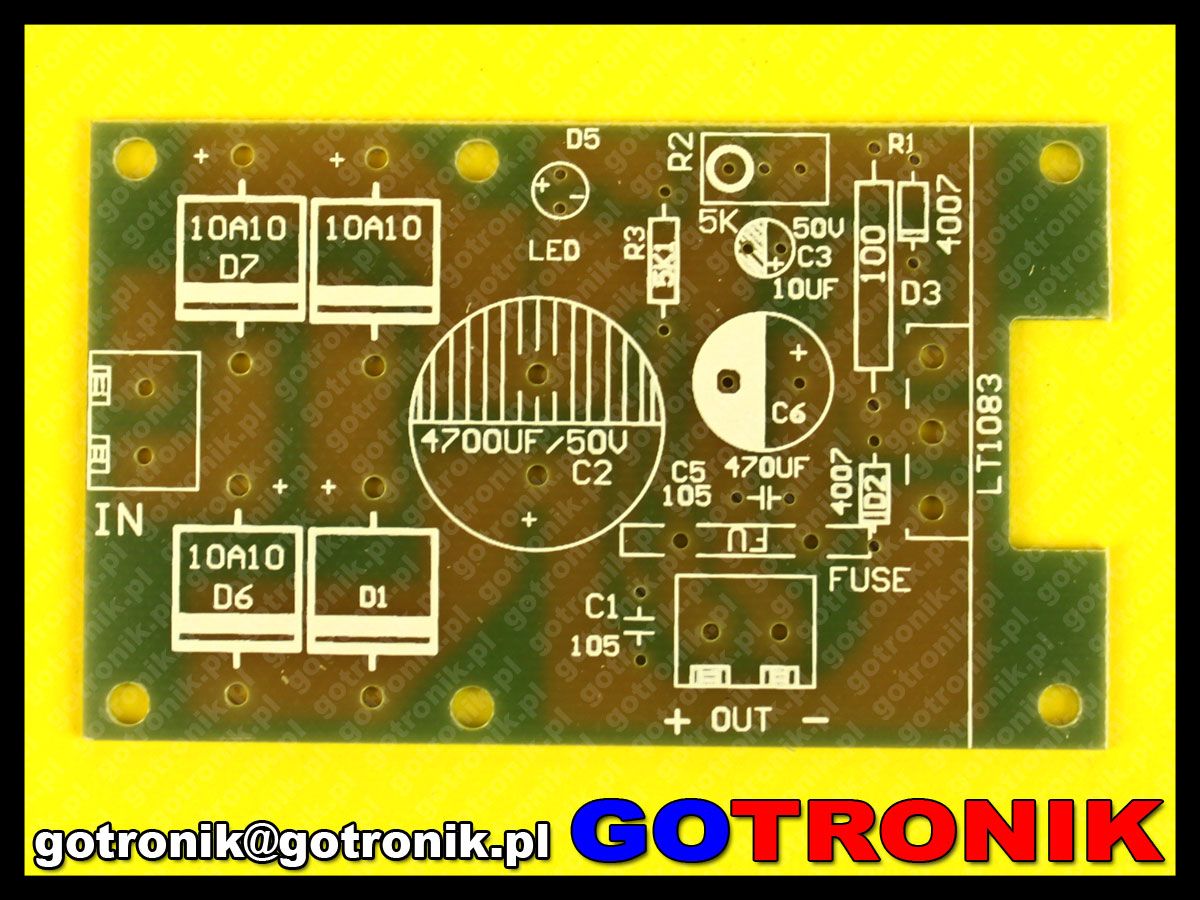

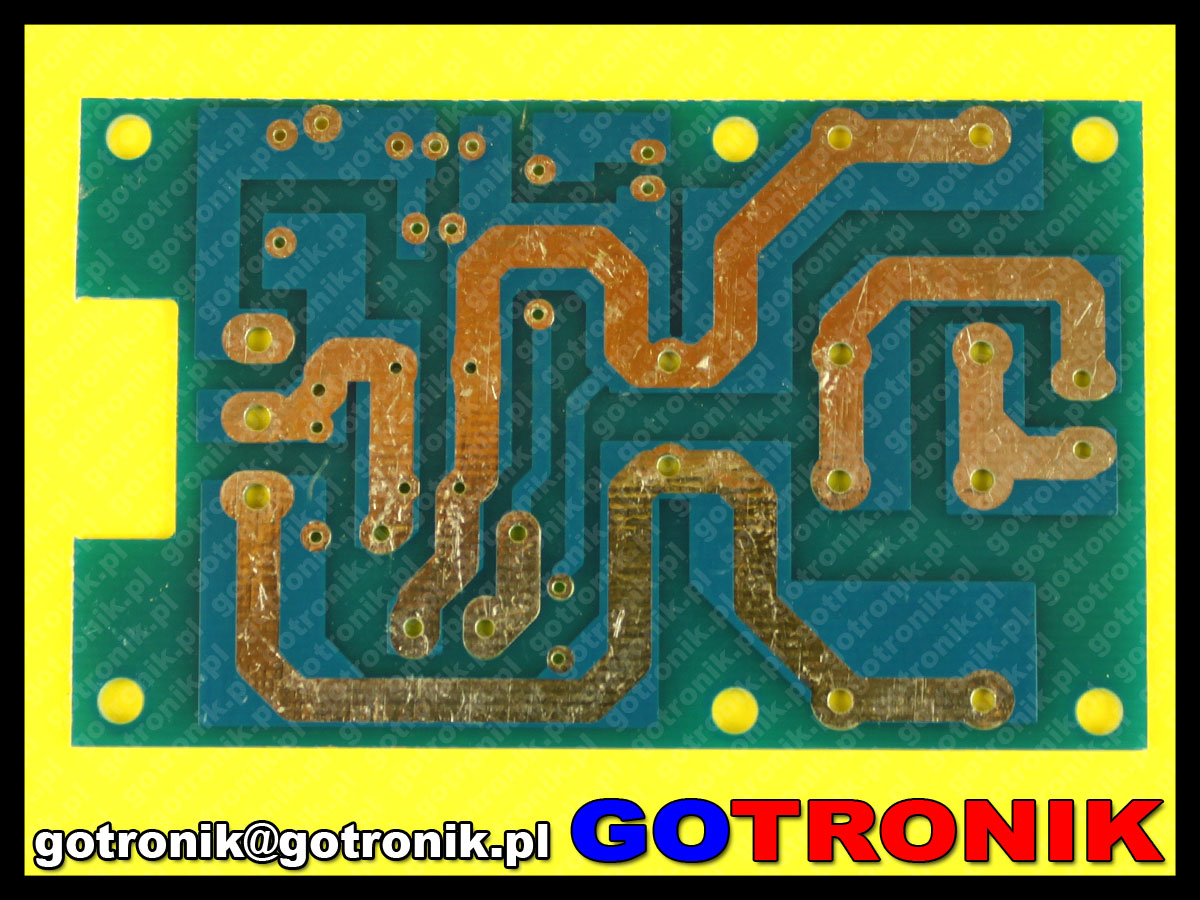

zdjęcia:









LT1083 moduł zasilacza regulowanego 7A
LT1083 moduł zasilacza regulowanego 7A
LT1083 moduł zasilacza regulowanego 7A
LT1083 Adjustable Regulated Power Supply Module Parts and Components DIY Kit
