Przetwornica wysokiego napięcia HV-1 - zestaw do samodzielnego montażu kit/diy

Czas wysyłki: 24 godziny

Koszt wysyłki: od 11,99 zł

Numer katalogowy: BTE-787

Stan magazynowy:

Stan produktu: Nowy

Cena: 18,88 zł

Ilość: szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)
Przetwornica wysokiego napięcia HV-1
zestaw do samodzielnego montażu kit/diy

Przetwornica wysokiego napięcia HV-1 EEQKIT zestaw do samodzielnego montażu kit/diy BTE-787
Zestaw do samodzielnego montażu HV-1 EEQKIT umożliwiające zlutowanie przetwornicy wysokiego napięcia HV (High Voltage). Osoba zajmująca się montażem nabywa niezbędne doświadczenie w lutowaniu, oraz analizie układów elektronicznych. Stąd zestaw KIT polecamy dla początkujących elektroników hobbystów.Nalezy bezwzględnie przestrzegać zasad bezpieczeństwa, oraz zachować szczególną ostrożność. Istnieje ryzyko porażenia i poparzenia. Moduł przeznaczony jest do samodzielnego montażu. Układ nie posiada żadnych zabezpieczeń przed odwrotną polaryzacją, przekroczeniem dopuszczalnego napięcia oraz prądu wejściowego. Przekroczenie jednego z parametrów spowoduje uszkodzenie przetwornicy. Ze względu na to polecamy do zasilania stosować zasilacz laboratoryjny z ustawionym ograniczeniem prądowym. Do zasilania można również wykorzystać akumulatorek Li-ion18650 o odpowiednim napięciu. Moduł idealnie nadaje się do eksperymentów oraz dydaktyki.
Przetwornica wysokiego napięcia HV-1 EEQKIT zestaw do samodzielnego montażu kit/diy BTE-787Przetwornica wysokiego napięcia HV-1 EEQKIT zestaw do samodzielnego montażu kit/diy BTE-787Przetwornica wysokiego napięcia HV-1 EEQKIT zestaw do samodzielnego montażu kit/diy BTE-787

dane techniczne:
  • zestaw do samodzielnego montażu KIT/DIY
  • przetwornica wysokiego napięcia HV-1 EEQKIT
  • napięcie zasilania: od 3V do 5Vdc
  • prąd wejściowy: do 3A
  • częstotliwość pracy: 20kHz
  • czas pracy ciągłej do 20sekund
  • micro-swith - włącznik pracy
  • wymiary płytki drukowanej: 71mm x 18mm
  • urządzenie po poprawnym zmontowaniu nie wymaga uruchomienia, działa od razu
  • zestaw do samodzielnego montażu tzw. KIT/DIY

instrukcja montażu:

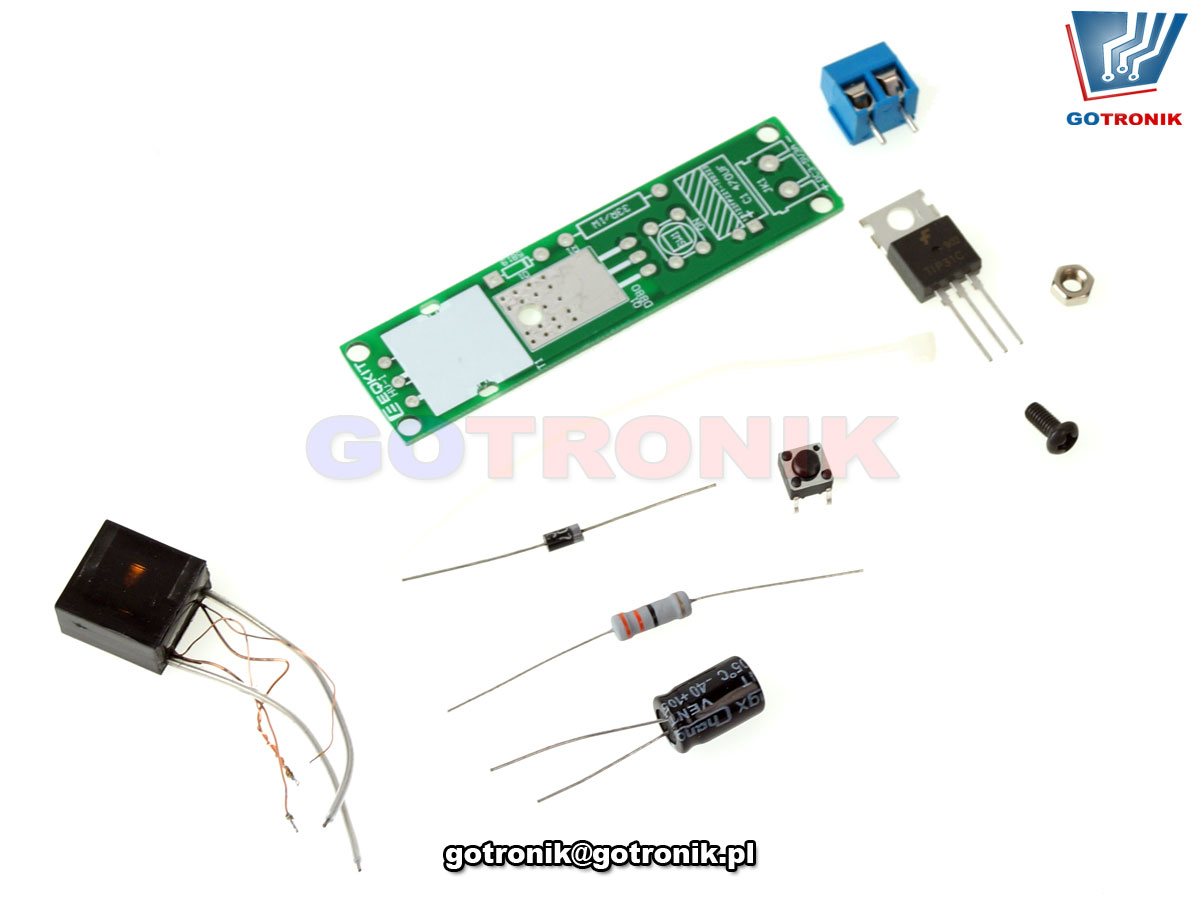

w skład zestawu wchodzi:
  • płytka drukowana PCB
  • wszystkie potrzebne elementy elektroniczne do budowy urządzenia (bez baterii)

Jest to zestaw do samodzielnego montażu - polutowania, składający się z płytki drukowanej, oraz kompletu elementów elektronicznych podzespołów. Efekt końcowy - działające urządzenie jest tylko tylko uzależniony od umiejętności osoby montującej i jego doświadczenia. W przypadku gdy urządzenie nie działa itp. nie ma możliwości zwrotu lub wymiany lutowanych elementów. Istnieje tylko możliwość odpłatnej naprawy przez nasz serwis - jednak w przypadku niektórych tańszych zestawów do montażu koszt serwisu będzie przekraczał wartość samego zestawu.

ocena stopnia trudności:
  • płytka PCB dwustronna z metalizacją otworów
  • solder-maska -TAK
  • opis montażowy na płytce drukowanej - TAK
  • schemat ideowy - NIE
  • schemat montażowy - TAK
  • typ montażu: przewlekany THT
  • elementy montowane powierzchniowo SMD: nie
  • elementy wymagające zachowania polaryzacji: TAK
  • urządzenie po poprawnym zmontowaniu nie wymaga uruchomienia (działa odrazu)
  • zestaw do samodzielnego montażu tzw. KIT, DIY.
  • ogólna instrukcja - poradnik dla początkujących elektroników montujących zestawy KIT

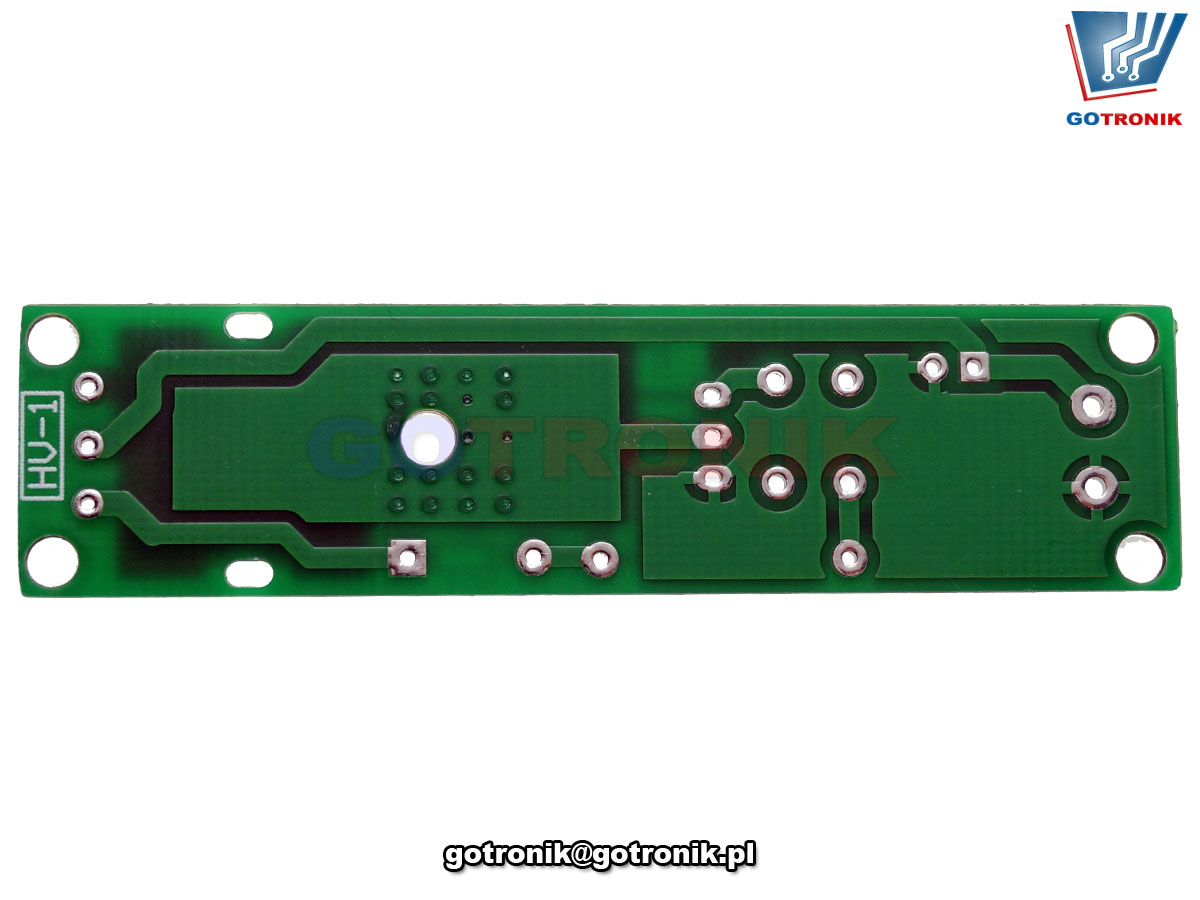

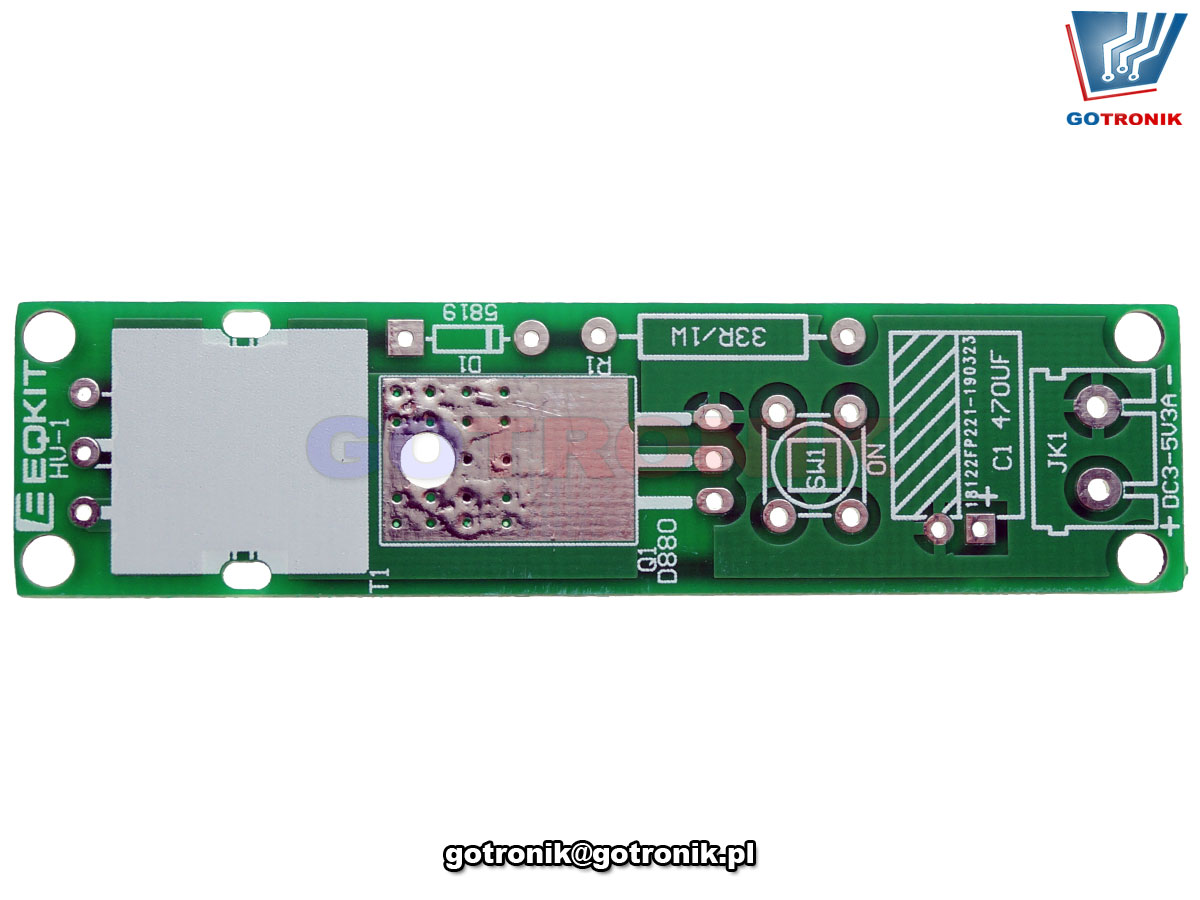

zdjęcia poprawnie zmontowanego zestawu:
Przetwornica wysokiego napięcia HV-1 EEQKIT zestaw do samodzielnego montażu kit/diy BTE-787Przetwornica wysokiego napięcia HV-1 EEQKIT zestaw do samodzielnego montażu kit/diy BTE-787Przetwornica wysokiego napięcia HV-1 EEQKIT zestaw do samodzielnego montażu kit/diy BTE-787


zdjęcia:
Przetwornica wysokiego napięcia HV-1 EEQKIT zestaw do samodzielnego montażu kit/diy BTE-787Przetwornica wysokiego napięcia HV-1 EEQKIT zestaw do samodzielnego montażu kit/diy BTE-787Przetwornica wysokiego napięcia HV-1 EEQKIT zestaw do samodzielnego montażu kit/diy BTE-787
