Przetwornica wysokiego napięcia 15kV - zestaw do samodzielnego montażu kit/diy BTE-698
Przetwornica wysokiego napięcia 15kV - zestaw do samodzielnego montażu kit/diy BTE-698
Przetwornica wysokiego napięcia 15kV - zestaw do samodzielnego montażu kit/diy BTE-698

Przetwornica wysokiego napięcia 15kV - zestaw do samodzielnego montażu kit/diy

Czas wysyłki: 24 godziny

Koszt wysyłki: od 11,99 zł

Numer katalogowy: BTE-698

Stan magazynowy:

Stan produktu: Nowy

Cena: 16,85 zł

Ilość: szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)
Przetwornica wysokiego napięcia 15kV
zestaw do samodzielnego montażu kit/diy

Przetwornica wysokiego napięcia 15kV - zestaw do samodzielnego montażu kit/diy BTE-698
Moduł przetwornicy wysokiego napięcia to zestaw do samodzielnego montażu KIT/DIY. Ne wejściu przetwornicy wystarczy doprowadzić napięcie 3,7 – 4,2V żeby uzyskać na wyjściu napięcie otrzymać 15kV. Zbliżając do siebie 2 przewody znajdujące się na wyjściu zostaje wytworzony łuk elektryczny. Moduł nie jest przeznaczony dla początkujących elektroników ze względu na wysokie napięcie na wyjściu modułu. Nalezy bezwzględnie przestrzegać zasad bezpieczeństwa, oraz zachować szczególną ostrożność. Istnieje ryzyko porażenia i poparzenia. Moduł przeznaczony jest do samodzielnego montażu. Układ nie posiada żadnych zabezpieczeń przed odwrotną polaryzacją, przekroczeniem dopuszczalnego napięcia oraz prądu wejściowego. Przekroczenie jednego z parametrów spowoduje uszkodzenie przetwornicy. Ze względu na to polecamy do zasilania stosować zasilacz laboratoryjny z ustawionym ograniczeniem prądowym. Do zasilania można również wykorzystać akumulatorek Li-ion18650 o odpowiednim napięcie. Moduł idealnie nadaje się do eksperymentów oraz dydaktyki.
Przetwornica wysokiego napięcia 15kV - zestaw do samodzielnego montażu kit/diy BTE-698Przetwornica wysokiego napięcia 15kV - zestaw do samodzielnego montażu kit/diy BTE-698Przetwornica wysokiego napięcia 15kV - zestaw do samodzielnego montażu kit/diy BTE-698

dane techniczne:
  • zestaw do samodzielnego montażu typu KIT/DIY
  • napięcie zasilania: 3,7 – 4,2 Vdc
  • pobierany prąd: ok. 2A
  • napięcie wyjściowe: do 15kV
  • prąd wyjściowy: do 400mA
  • wbudowany włącznik
  • wymiary zewnętrzne transformatora: 27 x 21 x 16 mm
  • wymiary płytki: 42 x 32 x 2 mm
  • płytka dwustronna: NIE
  • solder-maska: TAK
  • opis montażu na płytce drukowanej: TAK
  • typ montażu: przewlekany THT
  • elementy montowane powierzchniowo: NIE
  • elementy wymagające zachowania polaryzacji: TAK
  • urządzenie po poprawnym zmontowaniu nie wymaga uruchomienia, działa od razu
  • zestaw do samodzielnego montażu tzw. KIT/DIY
  • wymiary: 80 x 88 x 102mm

instrukcja montażu:

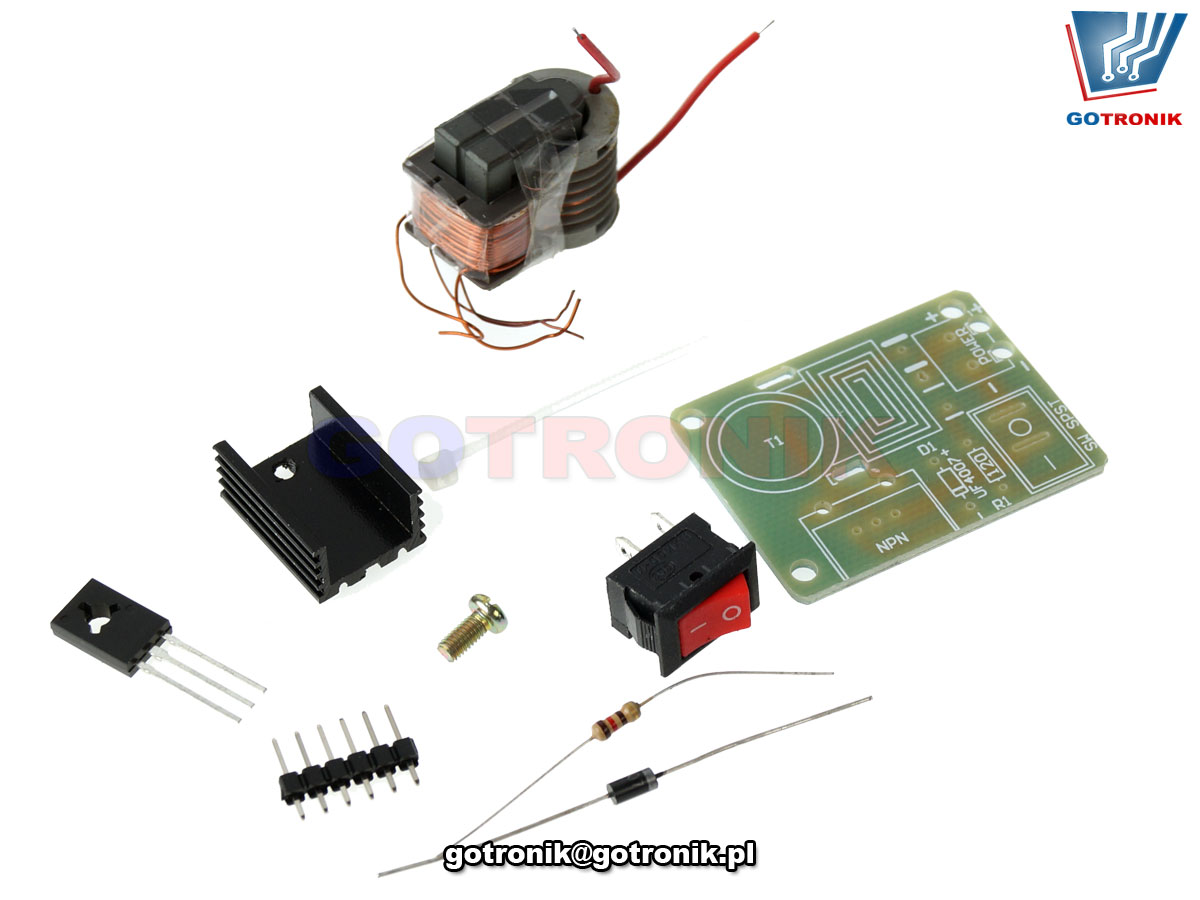

w skład zestawu wchodzi:

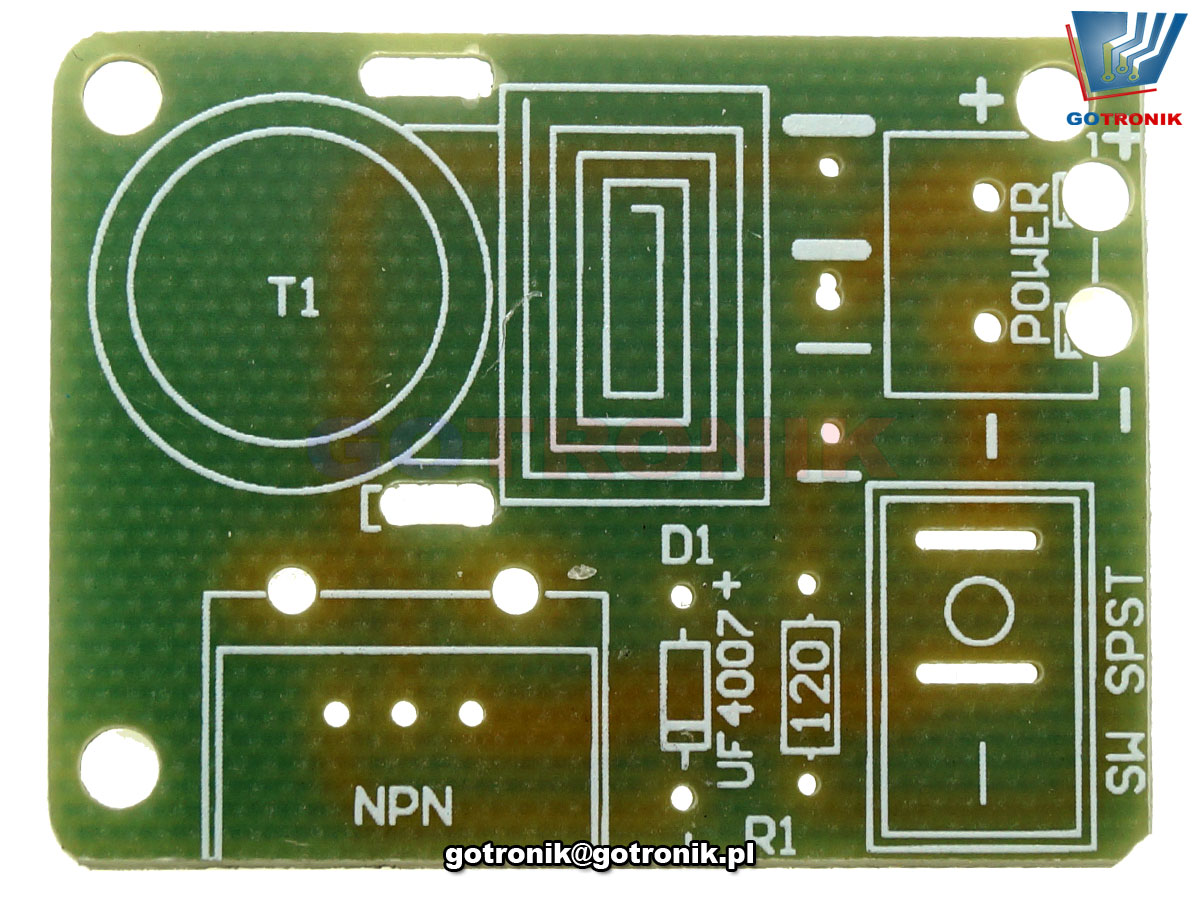

  • płytka drukowana PCB
  • wszystkie potrzebne elementy elektroniczne do budowy urządzenia (bez baterii)

Jest to zestaw do samodzielnego montażu - polutowania, składający się z płytki drukowanej, oraz kompletu elementów elektronicznych podzespołów. Efekt końcowy - działające urządzenie jest tylko tylko uzależniony od umiejętności osoby montującej i jego doświadczenia. W przypadku gdy urządzenie nie działa itp. nie ma możliwości zwrotu lub wymiany lutowanych elementów. Istnieje tylko możliwość odpłatnej naprawy przez nasz serwis - jednak w przypadku niektórych tańszych zestawów do montażu koszt serwisu będzie przekraczał wartość samego zestawu.

ocena stopnia trudności:

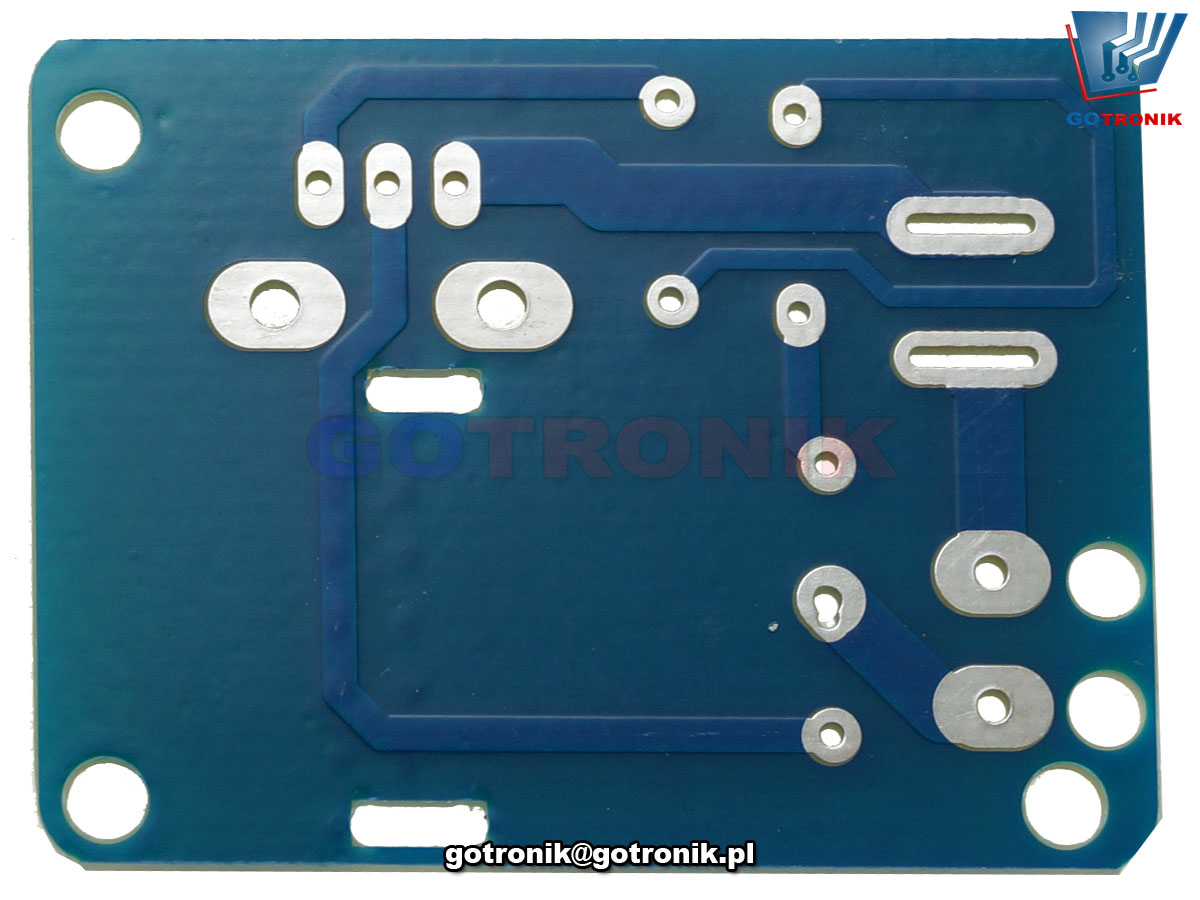

  • płytka PCB jednostronna
  • solder-maska -TAK
  • opis montażowy na płytce drukowanej - TAK
  • schemat ideowy - NIE
  • schemat montażowy - TAK
  • typ montażu: przewlekany THT
  • elementy montowane powierzchniowo SMD: nie
  • elementy wymagające zachowania polaryzacji: TAK
  • urządzenie po poprawnym zmontowaniu nie wymaga uruchomienia (działa odrazu)
  • zestaw do samodzielnego montażu tzw. KIT, DIY.
  • ogólna instrukcja - poradnik dla początkujących elektroników montujących zestawy KIT

zdjęcia poprawnie zmontowanego zestawu:
Przetwornica wysokiego napięcia 15kV - zestaw do samodzielnego montażu kit/diy BTE-698Przetwornica wysokiego napięcia 15kV - zestaw do samodzielnego montażu kit/diy BTE-698Przetwornica wysokiego napięcia 15kV - zestaw do samodzielnego montażu kit/diy BTE-698


zdjęcia:
Przetwornica wysokiego napięcia 15kV - zestaw do samodzielnego montażu kit/diy BTE-698Przetwornica wysokiego napięcia 15kV - zestaw do samodzielnego montażu kit/diy BTE-698Przetwornica wysokiego napięcia 15kV - zestaw do samodzielnego montażu kit/diy BTE-698
