Moduł generatora PWM TL494
Cena produktu: 22,00 zł
Zamawiana ilość:
Moduł generatora PWM TL494
Numer katalogowy LCT-154
Producent mini moduły
Dostępność Dostępny
Stan magazynowy
Średnia ocena
Brak recenzji
Opis
Linki
Recenzje

Moduł generatora PWM TL494

Moduł generatora PWM TL494  Moduł generatora PWM TL494 Moduł generatora PWM TL494



Moduł generatora PWM opartego na układzie TL494

Moduł generatora PWM TL494 opis:

power złącze do podłączenia zasilania: GND -masa, VCC - plus zasilania

PWM OUT - wyjście sygnału

Duty Ratio - potencjometr do regulacji współczynnika wypełnienia

frequency - potencjometr do regulacji wartości częstotliwości





Dane techniczne:

  • układ TL494
  • zakres regulacji częstotliwości: 500Hz - 100kHz
  • regulacja współczynnika wypełnienia do max. 96%
  • napięcie zasilania: 7-40V DC
  • napięcie wyjsciowe: 5V dc
  • maksymalny prąd wyjściowy: 250mA
  • maksymalna moc: 1000mW
  • praca w temperaturze 0-70°C
  • wymiary 26mm x 23mm


prezentacja video:

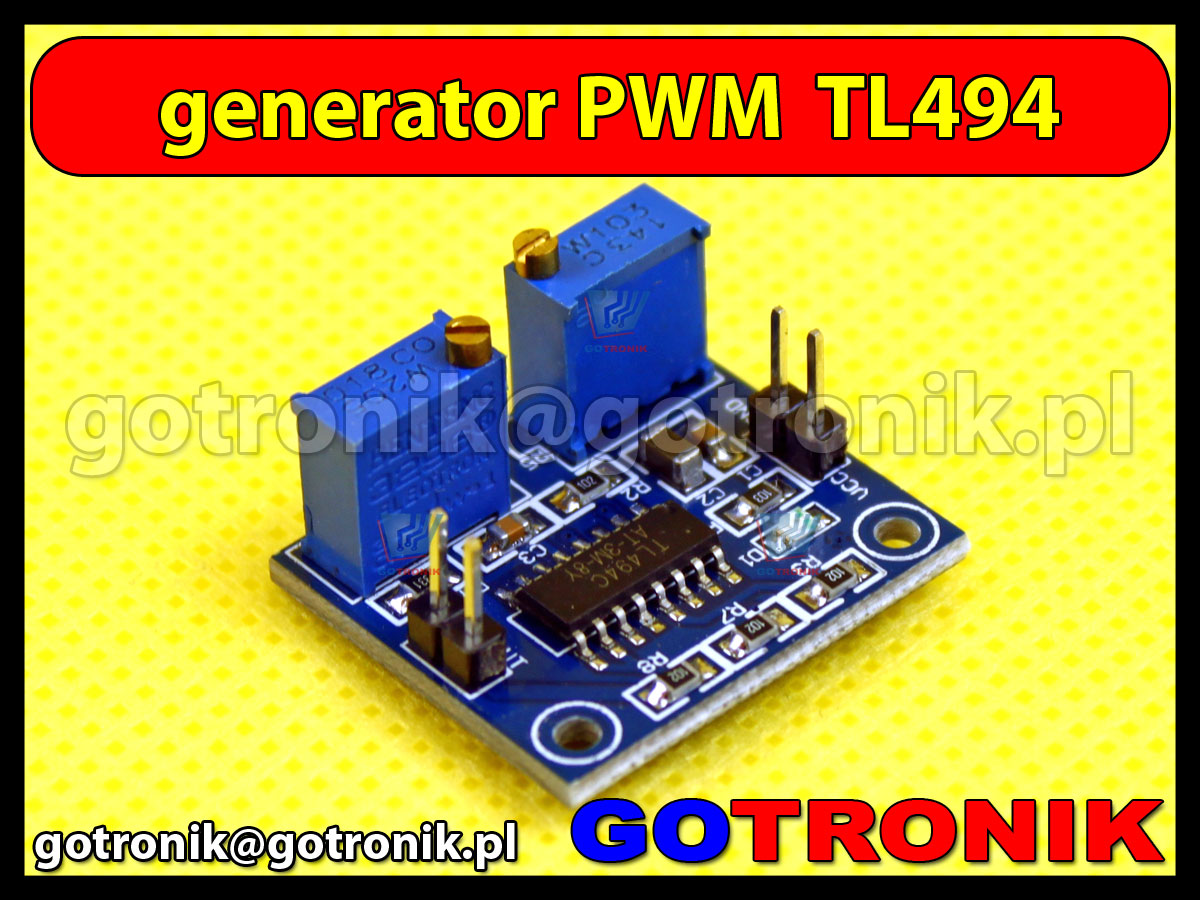

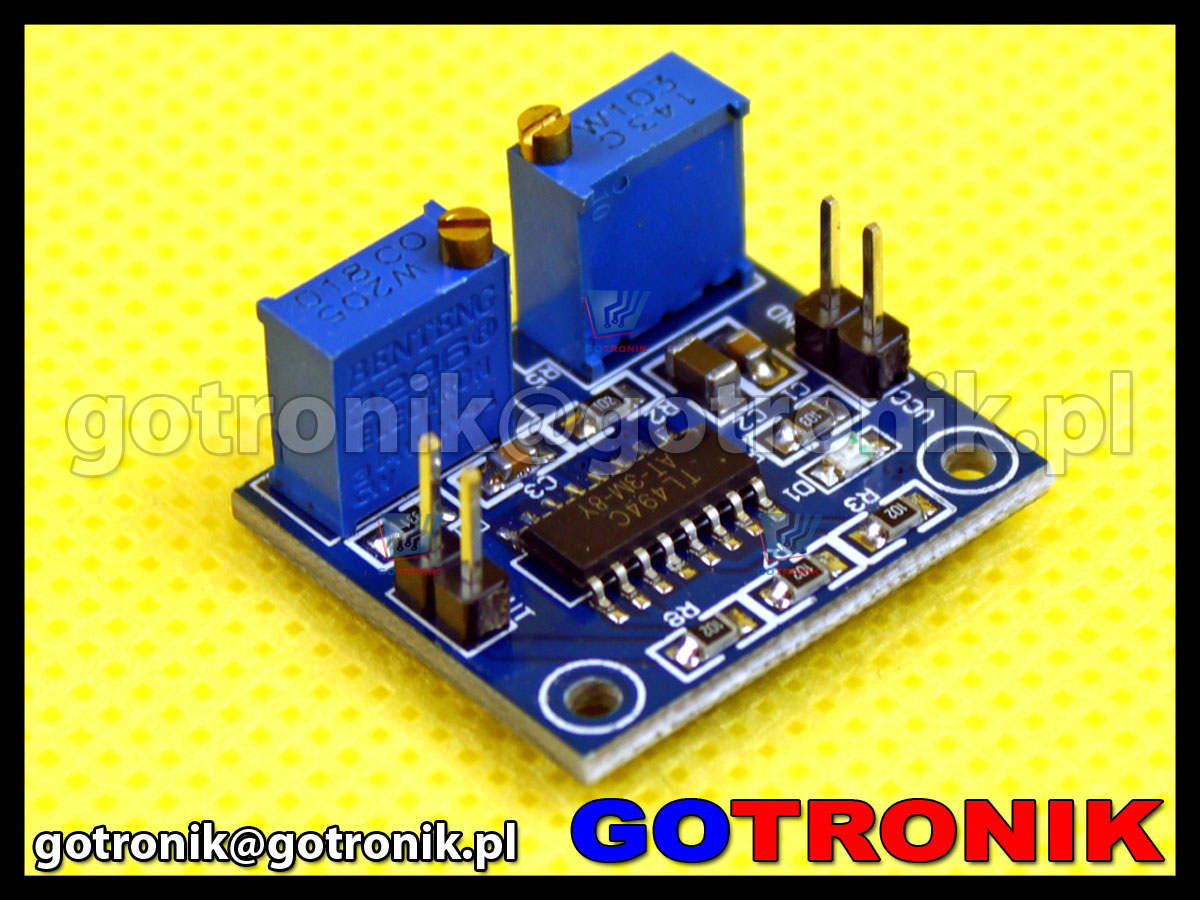

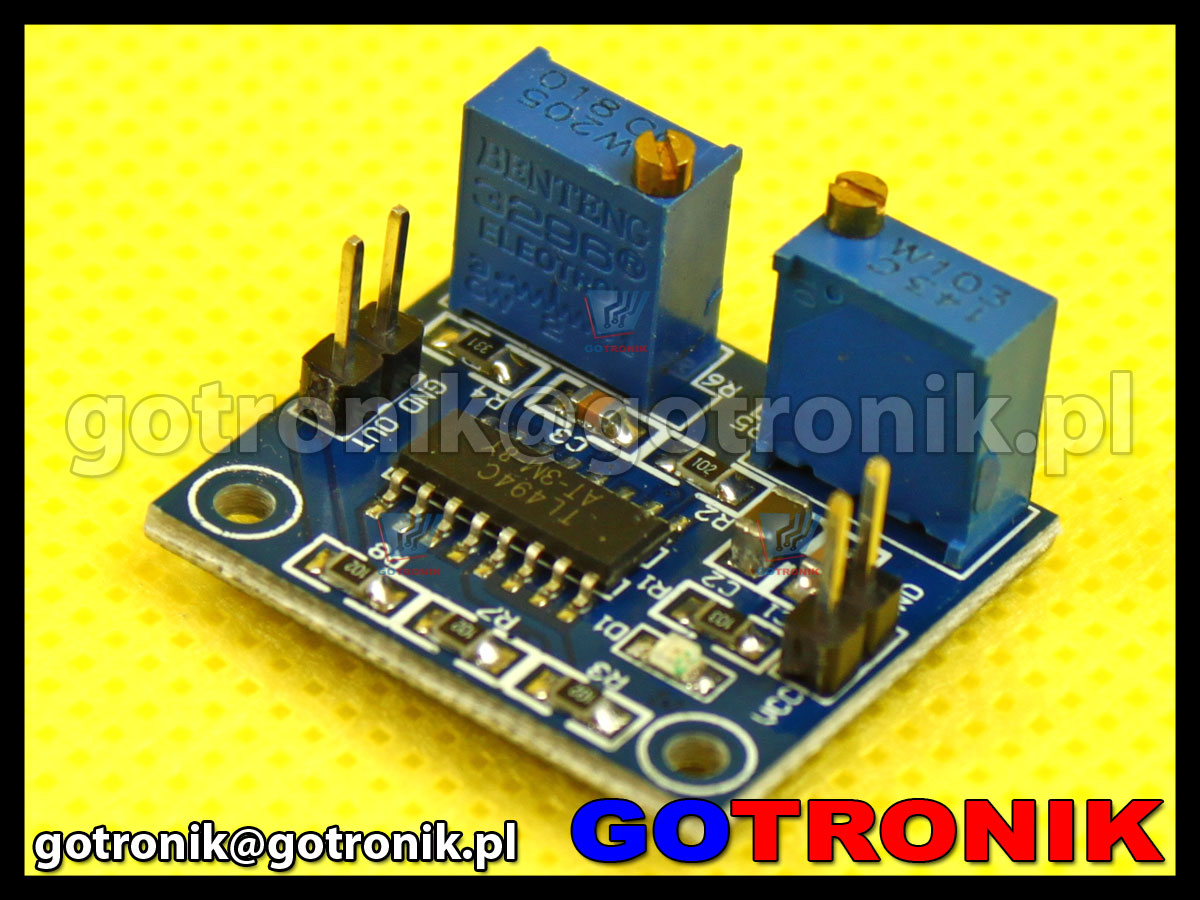

zdjęcia:

Moduł generatora PWM TL494

Moduł generatora PWM TL494

Moduł generatora PWM TL494

Moduł generatora PWM TL494

Nikt jeszcze nie napisał recenzji o tym produkcie.
Napisz recenzję
Data dodania produktu: 30 kwiecień 2015.
