Instrukcja obsługi programatorów SuperPro USB 2.0 Xeltek

1. Instalacja oprogramowania.
2. Uruchomienie oprogramowania w trybie "DEMO" (w celu sprawdzenia możliwości obsługiwanych układów).
3. Podłączenie programatora do komputera.
4. Instalacja sterowników.
5. Przykładowy tok postępowania przy programowaniu, odczycie ukladów pamięci, mikroprocesorów itp...
6. Podglad, edycja bufora.

Instalacja oprogramowania sterującego pracą programatorów SuperPro USB 2.0 Xeltek

1. Pobierz oprogramowanie i zapisz plik na dysku twardym: POBIERZ
2. Uruchom plik: nsp500p.exe
3. Pojawi się poniższe okienko. Naciśnij OK

4. Naciśnij Next

5. Naciśnij I Agree

6. Program prosi o podanie lokalizacji gdzie ma zostać zainstalowane oprogramowanie. Jeśli zaproponowana lokalizacja jest poprawna to naciśnij I Agree. W przypadku chęci zmiany lokalizacji folderu w którym ma zostać zaintalowane oprogramowanie proszę nacisnąć Browse... i wskazać odpowiednią lokalizację.

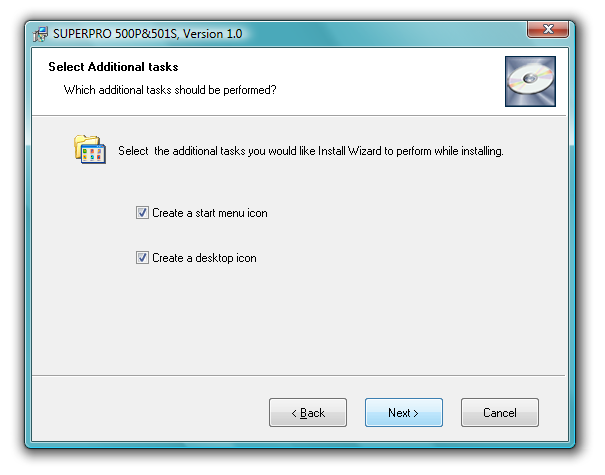

7. Instalator pyta czy utworzyć skrót do programu w menu start i na pulpicie. Naciskamy przycisk Next

8. Podsumowanie wybranych opcji instalacji. Aby zatwierdzić i rozpocząć instalacje naciśnij przycisk Install

9. Rozpoczął się proces instalacji oprogramowania.

10. Instalacja została zakończona sukcesem. Aby zakończyć cały proces naciśnij przycisk Finish

powrót do góry

Uruchomienie oprogramowania w trybie "DEMO" (np. w celu sprawdzenia możliwości obsługiwanych układów).

1. Uruchom program klikając na ikonę znajdującą się na pulpicie.

2. Pojawi się poniższe okienko.

3. Aby uruchomić program w trybie DEMO naciśnij Canel

4. Został uruchomiony program główny obsługujący programator Xeltek USB 2.0.

5. Aby wybrać, znaleźć odpowiedni układ należy kliknąć na przycisk Device

6. Pojawi się nowe okno wyszukiwarki obsługiwanych układów.

7. Aby łatwo odszukać interesujący nas układ należy w polu Search wpisać oznaczenie układu.
Jeżeli po wpisaniu symbolu układu nie zostanie wyświetlony w okienku Device Name żaden typ układu to znaczy że w obecnej wersji oprogramowania nie ma możliwości obsługi takiego układu.

Jeśli nie odnalazłeś interesującego Ciebie układu to skontaktuj się z nami KONTAKT

8. Przykładowo wpisujemy "AM29F200", jak widać na poniższym obrazie w okienku Device Name mamy do wyboru możliwość obsługi tego układu w kilku różnych wersjach i obudowach.

Supported by Programmer Model - oznacza które modele programatorów Xeltek obsługują wpisany układ
SP500P - programator SuperPro500P
SP501S - programator SuperPro501S
H16 - programator SuperBOT/H16
SP5000E - programator SuperPro5000E
SP5000 - programator SuperPro5000

Jak widać na poniższym przykładzie układ ST72F264G1M6 jest obsługiwany tylko przez programatory H16, SP500E, SP5000

powrót do góry

Podłączenie programatora do komputera:

1. Przed pierwszym podłączeniem programatora należy zainstalować oprogramowanie.

2. Łączymy programator z komputerem za pomocą kabla USB znajdującego się w zestawie.

3. Sprawdzamyczy włącznik sieciowy w programatorze jest w pozycji OFF (wyłączony)

4. Podłączamy zasilacz sieciowy.

5. Nie zaleca się aby w trakcie włączania lub wyłączania programatora znajdował się jakikolwiek układ w podstawce ZIF48.

6. Należy chwilkę odczekać aby system opracyjny odnalazł i zainstalował sterowniki urządzenia. W przypadku problemów z automatycznym zainstalowaniem się sterowników należy ręcznie wskazać ścieżkę dostępu (sterowniki do programator znajdują się katalogu w którym zostało zainstalowane oprogramowanie).

powrót do góry

Przykładowy tok postępowania przy programowaniu, odczycie ukladów pamięci, mikroprocesorów itp...

1. Uruchom program klikając na ikonę znajdującą się na pulpicie.

2. Pojawi się poniższe okienko. Po chwili powinno zniknąć.

3. Oprogramowanie zostało uruchomione i nawiązało komunikację z programatorem. Programator jest gotowy do użycia.

4. Aby wybrać układ naciśnij przycisk Device

5. Wpisz sybmol układu który posiadasz do zaprogramowania w oknie wyszukiwarki. Następnie w polu Device Name wybież odpowieni typ (obudowy, wersji itp) i ostatecznie zatwierdź przyciskiem OK

6. Teraz program jest gotowy do działania z wybranym układem AM29F800BB
